Подсветка кнопок стеклоподъемников, Вариант от Титуса Опции

[Titus]

Всем привет. В общем, заморочился чуть, хочу представить на ваш суд то, что получилось (IMG:style_emoticons/default/smile.gif)

Тут уже есть несколько фотоотчетов от ребят по этому поводу, но все они связаны со сверлением стоковых кнопок, созданием в них окошек и размещением светодиода и резистора для подсветки (место на плате для установки светодиода и резистора есть, с завода).

Подумав, было принято решение засветить только три кнопки на пассажирских дверях (в блоке на водительской двери одна основная кнопка светится - как по мне, этого более чем достаточно, весь светящийся блок не хотелось, хотя это абсолютно тривиальная задача на базе изложенного ниже материала).

Подумав еще, захотелось сделать все "по-заводскому". Для чего позвонил в Киев на одну из разборок (в Крыму толком ничего не нашлось), попросил прислать мне 3 кнопки от трех водительских блоков Лансера (те, что с беленьким окошком с завода). В итоге мне прислали три блока в сборе, с просьбой вынуть оттуда то, что мне надо и вернуть остатки блоков. Что и было сделано (IMG:style_emoticons/default/smile.gif) Кнопки с окошком снять не совсем просто (ввиду того, что 4 кнопки стоят довольно тесно друг к другу), но методика съема одной стороны кнопки при помощи, например, лезвия ножа, а второй при помощи тонкой отвертки (давим на противоположную щечку кнопки жалом отвертки, заведя ее со стороны уже снятой ножом щечки), вполне проста. Видимо, на разборке побоялись сломать кнопки при съеме и прислали блоки в сборе по этой причине, что, по итогу оказалось очень даже хорошо, ибо я выпаял из блоков и заводские светодиоды и резисторы, плюс оставил себе несколько кнопочек и переключателей про запас). По цене - получилось по $10 за каждую кнопку с окошком, остальное - ребята предложили сами определить цену и выслать денег, сколько не жалко. Как раз сегодня поеду отправлять коробку с распотрошенными блоками обратно. Донорами послужили 2 японца (праворукие машины) и один европеец (леворукая) - это было видно по расположению "водительской" кнопки на блоках - на праворуких она вверху-справа (IMG:style_emoticons/default/smile.gif)

В теории все было красиво и просто - по идее, перепаиваем светодиоды и резисторы (эта операция по итогу оказалась самой простой и приятной) и переставляем кнопки в пассажирские блоки - и вроде бы все.

Но, разобрав пассажирские блоки стеклоподъемников и померяв к ним кнопки с окошками - стало ясно, что они абсолютно разные внутри и без переделки не встанут.. Пришлось переделывать (IMG:style_emoticons/default/smile.gif)

Итак, поехали по порядку. За качество отдельных фоток прошу прощения (за то, что отчет не очень подробный тоже - старался отфотать максимально подробно, но забраковал бОльшую часть фоток - надо покупать другой объектив к фотику, снять этим что-либо в режиме "макро" нормально - еще та задача, в итоге, в отчет вошли только более-менее удавшиеся фотки).

На плате видно место под впайку светодиода (LED1, указана полярность), правее - место для впайки резистора:



Вот фото платы с другой стороны, место для впайки резистора видно лучше (над двумя электролитами в правой части)


Быстро впаиваем светодиод (соблюдая указанную полярность) и резистор на свои места (канифоль потом отмоем спиртом или растворителем):




По электрике все, плату можно отложить в сторону, она нам пригодится уже только при сборке блока и его проверке.

Переходим к кнопкам.
Фото поганое, но примерно видно разницу между кнопками



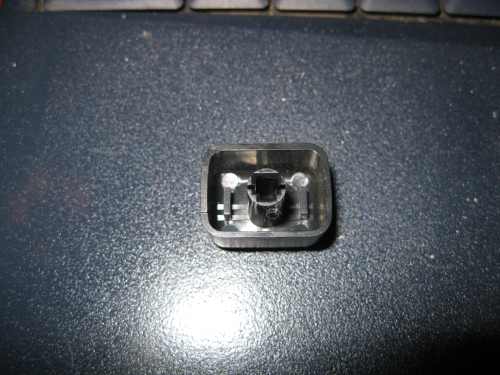

Слева лежит стоковая кнопка от стеклоподъемника любого из пассажирских блоков, справа - вытащенная из водительского блока, с окошком. Видно что у левой кнопки один поводок, у правой кнопки два поводка (поводки таскают сами переключатели, которые размещены на плате и видны на фото выше). На левой кнопке слева (а на правой - посередине) видно два треугольных выступа (на фото они в белой заводской смазке) - это, собственно, чуть ли не самая главная деталь кнопки - именно эти два треугольных выступа заставляют кнопку стоять в среднем положении и возвращаться в него после нажатия на кнопку вверх или вниз, благодаря беленькому подпружиненному фиксатору, находящемуся в корпусе блока (он будет виден дальше на фотках).

В общем.. Берем в руки кусачки и аккуратно удаляем на нашей новой кнопке (которая с окошком) левый "поводок", но не под корень внутренней части кнопки, а оставляя себе 4-5мм, остатки удаленного поводка тоже не выбрасываем, они нам пригодятся дальше, производство практически безотходное (IMG:style_emoticons/default/biggrin.gif)
Далее, при помощи кусачек и паяльника из остатков поводка формируем два треугольника, в идеале - такого же точно размера и с такими же углами, как и оставшиеся стоковые (стоковые в новой кнопке останутся просто для красоты - они не попадают в нужное место). Именно от аккуратности и точности этой операции будет зависеть то - насколько мягко, плавно и приятно у нас будут нажиматься и возвращаться в центральное положение кнопки. До идеала доводим небольшим плоским надфилем, периодически ставя кнопку на блок и проверяя, как же она нажимается - если никак или резко и неприятно - не пугаемся - берем надфиль в руки и продолжаем (если снимать слишком много - корректируем себя "в черновую" жалом паяльника - снимая или просто подплавляя пластик в нужных местах). Конечную стадию стоит произвести легкими движениями надфиля, обильно смоченного в масле (машинное или растительное - неважно, главное, чтобы это было масло, я использовал какое-то детское - что попалось под руку быстрее).

Закончив с кнопкой - вернемся к корпусу самого блока. Кстати, начинать надо именно с самого блока, а не с кнопки (мне хронологически было удобнее поменять в отчете эти две операции местами, для наглядности масштаба переделки).

Так как у нас кнопка другая и поводок (оставшийся после отрезания второго) тоже находится не на своем месте - надо доработать и корпус блока (IMG:style_emoticons/default/smile.gif)
Вот фотка недоработанного блока, виден размер отверстия под поводок - новая кнопка туда не влезет, ибо отверстие теперь не в том месте, где нам надо было бы.


Кусачками аккуратно удаляем часть внутренней стенки, как изображено на этом фото:


И, при помощи плоского надфиля расширяем отверстие (до каких пределов - ясно из фото, да и из конструкции самой кнопки:


Вот вид сверху - корпус с уже расточенным отверстием. Под отверстием видно белый подпружиненый толкатель - именно он будет ходить по нашим "треугольникам" в кнопке и возвращать ее в центральное положение. Левее отверстия под поводок видно круглое отверстие под светодиод.


Далее. Мы сделали треугольники в кнопке, все примеряли, все работает хорошо, и теперь, если попытаться померять все в сборе, вставив плату - становится понятно, что поводок находится довольно далеко от переключателя, расположенного на плате и своим "носиком" с вырезом не будет его таскать туда-сюда, поводок у нас сместился на несколько мм в сторону..
Но не унываем. Вспоминаем про кусочек носика, который у нас остался от удаления лишнего поводка в кнопке. Приводим его в красивый вид, проходимся по одной из боковых плоскостей надфилем (сбиваем глянец), так же проходимся надфилем по одной из сторон поводка на кнопке (все хорошо видно на фото), капаем чуть суперклея и клеим этот кусочек на поводок - таким образом, расширяя его и позволяя ему дотянуться до кнопочки, распаянной на плате. После склейки можно чуть чухнуть надфилем по получившейся конструкции снаружи и изнутри носика - чтобы все было красиво и выглядело как единое целое.
Все, теперь наш поводок будет доставать до переключателя на плате и нормально таскать его (IMG:style_emoticons/default/wink.gif) Кстати, удивительно, но факт - на двух блоках мне хватило приклеить по одному кусочку, а вот на последнем блоке (именно по нему делался фотоотчет) пришлось наклеить второй такой же кусочек (донором для него послужила оставшаяся стоковая кнопка от блока пассажирского стеклоподъемника - нам она не нужна, нам ее не жалко) - без нее поводок никак не хотел доставать до переключателя.
Как проверить - достает ли поводок до переключателя? Два варианта - вставить плату в блок (не защелкивая заднюю крышку), нажать кнопку, и не отпуская ее вытащить плату - посмотреть - ушел ли поводок в положение, отличное от центрального - если не ушел - значит поводок не достает до переключателя, либо, второй вариант - можно поставить в машину и проверить - если стекло опускается-поднимается - значит все гуд.
Как ни странно, но последняя операция служит окончательной проверкой и при установке готовых доработанных блоков на машину.


Далее, все тщательно продув и промыв от пластмассовой пыли (она у нас останется после доработки надфилем) - я просто помыл сами кнопки теплой водой, обильно полив кнопку обычным "Фейри", и дальше зубной щеткой (специально купленной для этой операции маленькой детской), потом просушиваем и обильно смазываем наши "треугольники, белый подпружиненный шток в корпусе (можно вытащить его и смазать и его посадочное место, под ним пружинка - обильно мажем и ее). Мазать можно любой смазкой, которая не будет высыхать длительное время, так как ничего автомобильного под рукой не было - в ход отлично пошел какой-то из кремов жены (IMG:style_emoticons/default/biggrin.gif)


Все защелкиваем, вытираем излишки смазки (могут вылететь после защелкивания кнопки на своем месте), собираем блок и получаем вот такой вид:


Идем проверяем на машине, если все нормально - вставляем в карту двери и все собираем. Кстати, передний правый блок вынимается просто при помощи ножа или тонкой широкой отвертки (потянуть аккуратно вверх, чтобы соскочил с фиксаторов), задние пассажирские в идеале снимать вместе с картами двери - если поддевать ножом вверх - защелки сразу ломаются "на ура".

Ну, и финальные фото, как все выглядит в сборе, получилось довольно приятно - окошки светятся бело-зеленым цветом, как и на водительской кнопке, все, типа как, по-фирменному (IMG:style_emoticons/default/wink.gif)







PS в данной операции ничего жуткого нет, но она требует определенных навыков, усидчивости и трезвого сознания (IMG:style_emoticons/default/smile.gif) В моем случае все получилось с каждой из трех кнопок с первого раза, ни один донор не пострадал (IMG:style_emoticons/default/smile.gif)
Желаю удачи в реализации данного проекта, если он кому-либо понравится (IMG:style_emoticons/default/wink.gif)

PPS поводом задуматься над вообще всем этим послужил отчет Asdwarf, он делал аналогичное, только на базе доработки стоковых кнопок (изготовление окошек в них), данный отчет доступен по ссылке http://forum.amadeus-project.com/index.php?showtopic=340

PPPS кстати, и самое интересное, на закуску. Если вы захотите "расцветить" все оставшиеся кнопки именно в водительском блоке - то вот там все проще - там не нужна доработка кнопки и корпуса - ибо там все кнопки стоят о двух поводках - вопрос заключается в допайке 3х светодиодов и одного резистора (там по два резистора на пару кнопок, один уже распаян) - вопрос только в том, чтобы найти сами кнопки с окошками и переставить туда.

[Dim Deev`]

Красиво получилось. Не смотря на все камни в сторону фотика - замечательно видно, да и отчет в целом хорош (IMG:style_emoticons/default/good.gif) . У меня тут как раз не рабочий блок с водительской двери лежит, теперь думаю задействовать его органы для подсветки кнопочки стеклоподъемника переднего пассажира (IMG:style_emoticons/default/smile.gif)

[Titus]

Да тут и фотик, и еще моё умение фотографировать, вот честно.. Я хотел внутренности кнопок показать крупно - но получилась размазня, потому и ругался (IMG:style_emoticons/default/smile.gif)
Во, раз блок есть - вот и карты в руки (IMG:style_emoticons/default/wink.gif)
Если будут какие вопросы - буду рад помочь (IMG:style_emoticons/default/smile.gif)

[Dim Deev`]

Думаю, что вопросы тут уже вряд ли возникнут... (IMG:style_emoticons/default/smile.gif) Хотя все может быть (IMG:style_emoticons/default/dry.gif) В любом случае спасибо за отчет и желание помочь (IMG:style_emoticons/default/drinks.gif)

[Titus]

(IMG:style_emoticons/default/wink.gif) (IMG:style_emoticons/default/drinks.gif)

[Asdwarf]

Мда...
Первым быть, по ходу, проще (IMG:style_emoticons/default/smile.gif)

Хорошо получилось.

[Titus]

Спасибо (IMG:style_emoticons/default/smile.gif)

[Said 174]

Замечательно Витя!Отличная работа и отчёт (IMG:style_emoticons/default/smile.gif) . Сам люблю со всякой мелочёвкой повозится-в детстве моделизмом занимался.Кораблики любил делать (IMG:style_emoticons/default/rolleyes.gif) . Тоже вот думаю кнопочками стеклоподъёмников занятся, но у меня таких друзей как у тебя на разборках нет (IMG:style_emoticons/default/biggrin.gif) Придётся сверлить родные кнопки.

[Titus]

Саид (IMG:style_emoticons/default/smile.gif) (IMG:style_emoticons/default/drinks.gif)
Самое интересное, что это просто одна из многих разборок, которая нашлась на просторах интернета.. (IMG:style_emoticons/default/wink.gif)

[Said 174]

(IMG:style_emoticons/default/drinks.gif) (IMG:style_emoticons/default/good.gif) Витя здрав будь! (IMG:style_emoticons/default/biggrin.gif) Кстати.. кожа у тебя на дверях да?

[Titus]

Спасибо, взаимно! (IMG:style_emoticons/default/smile.gif) (IMG:style_emoticons/default/drinks.gif)
Ага, кожа+алькантара, весь салон перешит (IMG:style_emoticons/default/wink.gif) На фотках кожу видно.

[Said 174]

На наших разборках навряд ли согласятся кнопки отдельно от блока продать (IMG:style_emoticons/default/dry.gif) Кстати сделал я таки температурный датчик, неплохо получилось.Фото сделаю тогда выложу (IMG:style_emoticons/default/smile.gif) .Думаю скоро всё переделаю в лансе скушно станет, что буду дальше мастерить...

[Titus]

Давай фотки, ога (IMG:style_emoticons/default/wink.gif) Насчет "все" - это нереально, поверь, конца-края там нет.. (IMG:style_emoticons/default/smile.gif)

[L@M@K]

ну вот (IMG:style_emoticons/default/smile.gif) а говорили, что с водительского пульта кнопки другие, не подойдут (IMG:style_emoticons/default/smile.gif)
все подходит, просто нужно научится их ставить (IMG:style_emoticons/default/smile.gif)

[Titus]

Другие, но при помощи рук... (IMG:style_emoticons/default/biggrin.gif)

[Titus]

Кстати, время идёт, а фича работает и радует (IMG:style_emoticons/default/wink.gif)

[Koles]

Вить, спасибо за пошаговый отчетик здорово получилось (IMG:style_emoticons/default/good.gif)

[Titus]

(IMG:style_emoticons/default/smile.gif) (IMG:style_emoticons/default/drinks.gif)

[An10rey76]

Получилось здорово. Буду пытаться сделать тоже самое.

[Titus]

Спасибо (IMG:style_emoticons/default/smile.gif)
Да, радует по сей день (IMG:style_emoticons/default/wink.gif)
Если будут какие вопросы - пиши, вроде еще помню всё.. (IMG:style_emoticons/default/smile.gif)

PS профиль заполни плз, я дал полные права на форуме (IMG:style_emoticons/default/wink.gif)

[ося]

Вот ещё-бы кто кнопочку складывания зеркал подсветил, да рассказал как...

[Titus]

Покопаюсь (IMG:style_emoticons/default/wink.gif)

[DiMa]

А заодно и кнопу блокировки стеклоподьемников которая на водительском блоке
Я просто не разбирал еще сами блоки

[Titus]

DiMa, ну, ее только сверлить (IMG:style_emoticons/default/smile.gif) Да и есть ли смысл?..

[SSh]

А заодно и кнопу блокировки стеклоподьемников

ее только сверлить

Ничего хорошего не выйдет... По центру углубления в кнопке светодиод установить не удастся, а смещенно - колхозно... Вот фото - "вид снизу"

[Gennadiy Ch]

А если сделать чтоб подсвечивался контур кнопок блокировки стеклоподъёмников, дверных замков и регулировки зеркал?

[Johnny First]

Вот ещё-бы кто кнопочку складывания зеркал подсветил, да рассказал как...

Дык давно уж подсвечено.
Спасибо Сергею.
http://forum.amadeus-project.com/index.php...ost&p=15104

ЗЫ. Себе по его рецепту подсветил.

[vadim]

Недавно попал в руки блок кнопок стеклоподемников от Х. Разобрал ради интереса и выяснил, что кнопки имеют такую же конфигурацию, как и кнопки в пассажирских дверях lancer IX. Поставил в пассажирскую дверь, подошла без всяких доработок. Так что....

[Titus]

Тоже интересно (IMG:style_emoticons/default/smile.gif)

[serjr2d2]

Здравствуйте! Подскажите пожалуйста как заставить работать 2й светодиод на блоке управления пробовал в разъем r102 впаять резистор номиналом 3,3 ком но светодиод не загорелся как быть и что делать?

[Гость_vaf3_*]

пока что сделал только это. кнопочки закончились (IMG:style_emoticons/default/biggrin.gif)

(IMG:http://s020.radikal.ru/i720/1610/c9/c342f3eefaf2.jpg)

[Titus]

Вот, красота получилась (IMG:style_emoticons/default/smile.gif)

Я в первом посте поресайзил фотки наконец-то, чтобы тема более удобочитаемой была.

[Evo7777]

Всем Привет! ребят подскажите пожалуйста, есть светодиоды 5мм (20мА,3-3.2В) обточить их и всунуть в отверстие под подсветку не проблема, не могу разобраться какой резистор мне понадобится, установил в пасажирский передний 2.72Ком, все работает горит, установил такой же резюк сзади оба пасажирских загораются и тухнут через секунд 10, пробовал 10Ком поставить вообще мерцали и тухли потом, в водительский блок поставил светодиод в штатную подветку работает с штатным резистором о.к ставил 2.72 и 5-6 КоМ на 3 остальных светодиода то работают то нет. Заранее спс

[Titus]

Привет, если "то работает то нет" - номинал рехисторов вряд ли причем-то, электроника - наука о контактах...) Где-то плохая пайка или что-то такое.

[Evo7777]

Привет, если "то работает то нет" - номинал рехисторов вряд ли причем-то, электроника - наука о контактах...) Где-то плохая пайка или что-то такое.

вроде как вчера прикурил просторы электрики, нужно из 14.3В вычесть питание светодиода берем 3В , ровно 11.3 это делим на его 0.20мА потребление получаем 565 Ом то бишь 0.50 КоМ)) я верно же понимаю? п.с я впаивал 2.72 КОм
П.с пайка норм

Сообщение отредактировал Evo7777 - 11.11.2020, 21:17

[Evo7777]

Привет, если "то работает то нет" - номинал рехисторов вряд ли причем-то, электроника - наука о контактах...) Где-то плохая пайка или что-то такое.

180ОМ ставлю перестали все гореть, до этого поставил 0.50 Ком работала только 1 штука, задние постоит машина включаю зажигание горят 2 штуки через минуты 3-4 перестают гореть..

[Titus]

Чудеса..)

[Evo7777]

Чудеса..)

да вроде разобрался, да интересно ппц но так мне трудно электрика дается да и учеба по жизни, когда все усваивают сразу ко мне доходит только через какое то время.. осталось найти нужный мне резистор)))

[Titus]

В чем в итоге проблема?)

[Evo7777]

В чем в итоге проблема?)

я не правильно считал на сайте походу и не те резюки ставил, но пока не могу утверждать т.к не проверил. Резистора на 250 ОМ не найти мне, а сзади надо 560 ставить ОМ , еще не успел. П.с сегодня ехал с работы горели задние почти всю дорогу приехал тоже горели. а утром сначало горели потом тухли. Не знаю может диоды пока держут и кристалл из за всех сил пытается))) не подскажешь я для себя проверить, в платах там же питание 14в не 3 в? я давно слышал от электрика что в большинства микросхем где есть радиоэлементы питание как правило 3 В

[Titus]

В переднем водительском блоке стоит резистор с завода рядом со светодиодом подсветки, его измерить и поставить везде такие же)
Номинал не помню, очень давно туда лазил.
