[Artem NN]

Пред история.
Год назад.
Решили на работе освоить новое направление.
Выбрали 3Д принтеры и 3Д печать.
Долго подбирал принтер для освоения.
Что бы был не дорогой и не совсем шлак.
Ну и что бы можно было потом себе выкупить в личное пользование.

Долго шерстил интернет.
Выбрал на Алиэкспрессе. Принтер бренд DXIMTECH модель Ifancybox 3 XXL.
Принтер
Принтер самосбор. За все про все 23000р.
Почему именно его ??
1. Рабочая область 300*300 мм.
2. БП 24 вольта.
3. Рама из алюминиевого конструкционного профиля 20*20.
4. По Х и У осям рельсы MGH12 (12мм ширина)
5. По Z оси ШВП SFU 1605-3.
6. Два рабочих экструдера.
Попробуйте найти в такую цену что то получше - я думаю вряд ли.

[Artem NN]

Заказали-оплатили.
Пришла посылка через неделю прямо в офис.
Довольно увесистая - 10-12 кг.
Все тщательно разложено и упаковано. Все подписано и завернуто.
Крепежа в избытке.

��������� �� 94% 4096 x 3072 (469,24 килобайт)

Сборка с настройкой, по мимо основной работы заняла две недели, не торопясь.

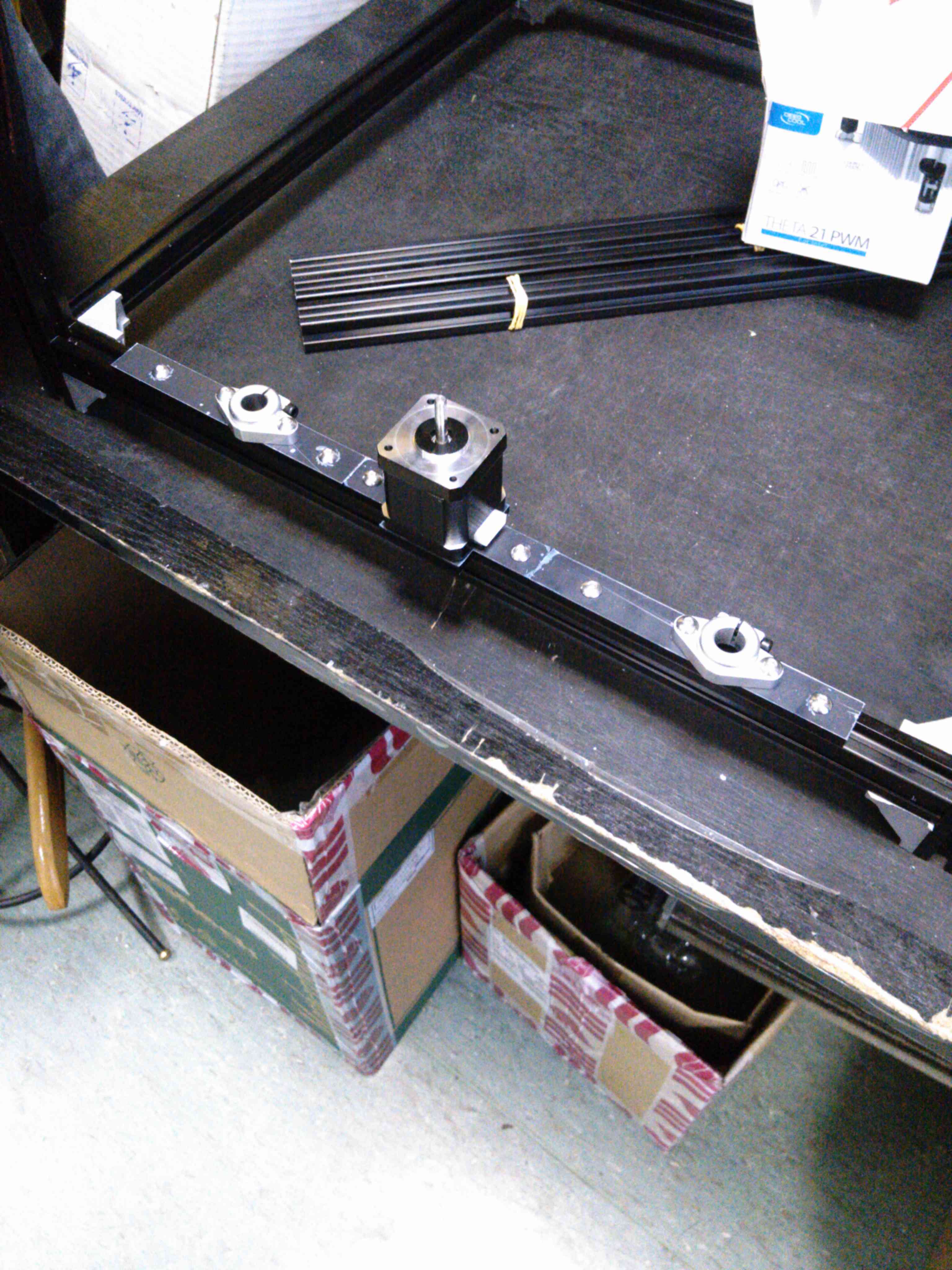

Собрал раму, с моторами и роликами.

��������� �� 94% 4096 x 3072 (494,02 килобайт)

��������� �� 92% 3072 x 4096 (622,94 килобайт)

��������� �� 92% 3072 x 4096 (562,77 килобайт)

��������� �� 92% 3072 x 4096 (537,52 килобайт)

Добавил рельсы Х и У.

��������� �� 92% 3072 x 4096 (508,57 килобайт)

��������� �� 92% 3072 x 4096 (472,54 килобайт)

Далее сборка печатающей головы Himera.

��������� �� 92% 3072 x 4096 (508,97 килобайт)

��������� �� 92% 3072 x 4096 (489,99 килобайт)

��������� �� 92% 3072 x 4096 (451,5 килобайт)

[Artem NN]

Далее сборка подачи пластика (экструдеры).

��������� �� 92% 3072 x 4096 (474,14 килобайт)

Далее делаем ось Z.

��������� �� 92% 3072 x 4096 (603,51 килобайт)

��������� �� 92% 3072 x 4096 (492,5 килобайт)

��������� �� 92% 3072 x 4096 (514,81 килобайт)

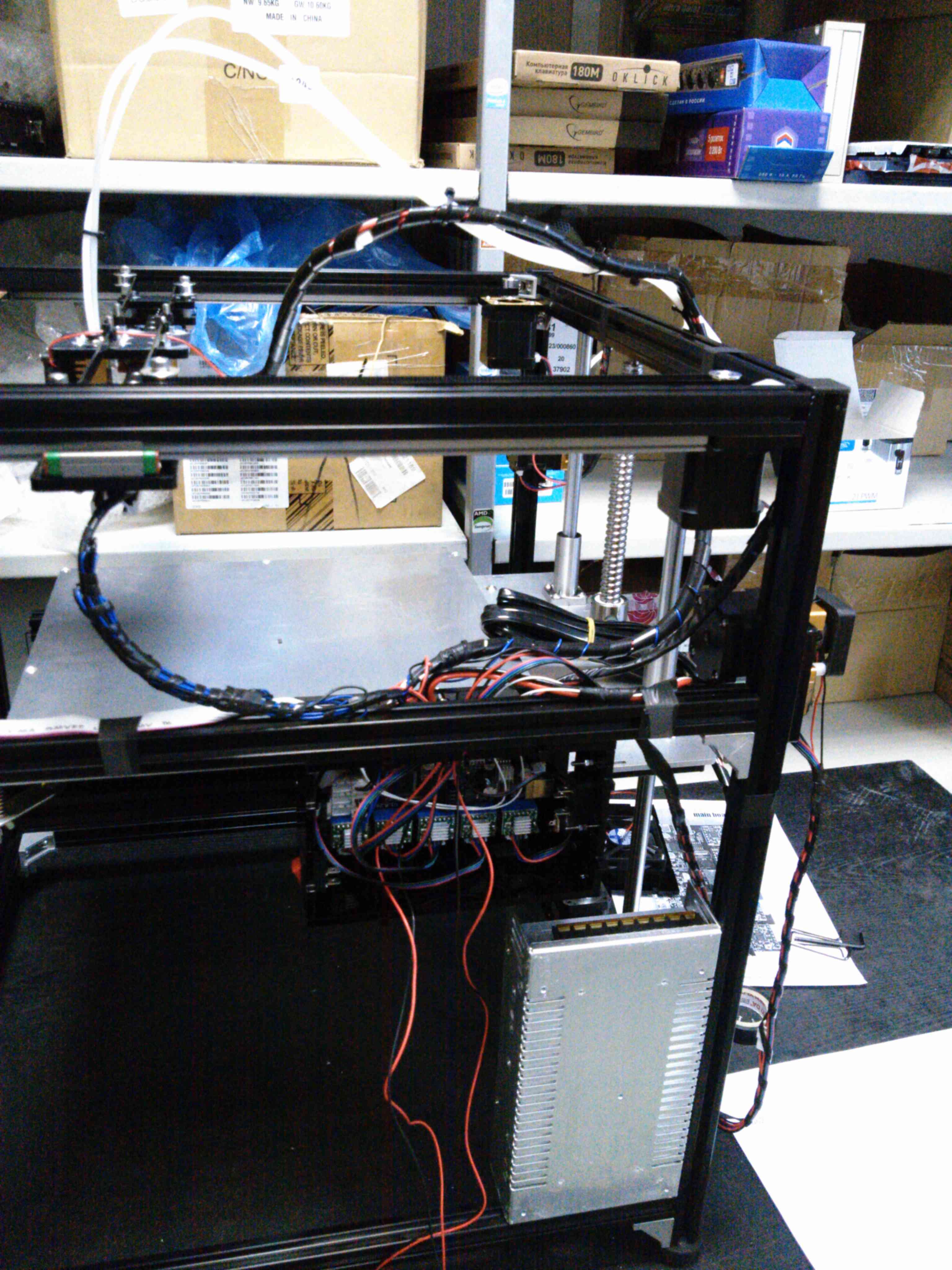

Далее ставим БП и контроллер. Протягиваем проводку.

��������� �� 92% 3072 x 4096 (577,12 килобайт)

��������� �� 92% 3072 x 4096 (584,64 килобайт)

[Artem NN]

Химера стоковая оказалась не годной к печати.
Пластик PLA перегревался и образовывались пробки. Печать прерывалась.
Вентилятор охлаждения не справляется.
Был закуплен новый радиатор и трубки подачи большей длины.

��������� �� 94% 4096 x 3072 (436,63 килобайт)

И смонтировано вместо стокового. С одной стороны сажаем на термопасту. С другой стороны резьбу обматываем фумлентой - ОБЯЗАТЕЛЬНО!!!

��������� �� 92% 3072 x 4096 (391,93 килобайт)

��������� �� 92% 3072 x 4096 (499,16 килобайт)

Были докуплены сопла 0,4 мм 0,5 и 0,6. Качество отверстий как оказалось желает лучшего.

��������� �� 92% 3072 x 4096 (548,32 килобайт)

Был докуплен датчик уровня стола BL-Touch. (Для автокалибровки высоты начальной печати, если стол слишком кривой)

��������� �� 94% 4096 x 3072 (378,56 килобайт)

Было заказано стекло 4мм 320*320. Сам стол густо мажем термопастой и на этот бутерброд кладем стекло.
На стекло дозаказана пластиковая наклейка. Обратная сторона у нее липкая - к стеклу клеится отлично.
Что бы первый слой печати нормально ложился и прилипал к столу.

��������� �� 92% 3072 x 4096 (456,66 килобайт)

Был дозаказан пробковый утеплитель стола. Что бы стол быстрее прогревался до нужной температуры. Он так же идет с липкой стороной.
Приклеивается на раз два.

��������� �� 92% 3072 x 4096 (456,41 килобайт)

При скоростях печати выше 100мм/сек раму уже начинает болтать.
Были докуплены уголки для усиления.

��������� �� 94% 4096 x 3072 (505,11 килобайт)

В итоге получился вполне сносный аппарат !!!

��������� �� 92% 3072 x 4096 (533,34 килобайт)

И это еще не конец. Продолжение следует...

[Titus]

Отличная тема (IMG:style_emoticons/default/smile.gif)
Какая точность печати у него в итоге, 0.1 есть заявленные? (IMG:style_emoticons/default/smile.gif)

Я малого давно к 3D-печати приобщил, купил ему вот такую штуку:
https://habr.com/company/cvetmir3d/blog/401515/

Учится моделировать и печатать, вполне успешно (IMG:style_emoticons/default/smile.gif)

[Artem NN]

Для стокового сопла 0,4 мм минимальный слой печати как раз 0,1 мм. максимальный 0,3 мм.
При минимальных слоях растет время печати, зато качество выше. Не так сильно видно слои.
При максимальных слоях печать идет быстрее, но качество похуже. Тут все зависит от конкретной детали.
Докупил разных сопел 0,2 0,3 0,5 0,6 0,8 1,0 мм.
Вот только менять сопла и калибровать высоту и менять пластик - геморно.


Посмотрел ссылку - прикольный аппарат. Но как правило - готовые принтеры к печати из коробки стоят как самолет.

[Titus]

Прикольно, понял (IMG:style_emoticons/default/smile.gif)
По готовым аппаратам - есть такое... (IMG:style_emoticons/default/smile.gif)

[Artem NN]

Ближайший апгрейд.
Новая распечатанная головка принтера. С более лучшими радиаторами. С более мощными нагревателями.
Обдувом печати (детали). Добавлен датчик калибровки стола.

��������� �� 92% 3072 x 4096 (518,72 килобайт)

��������� �� 92% 3072 x 4096 (448,19 килобайт)

[Artem NN]

Небольшой пример печати.
Пластик PETG. Температура стола 80 град. Температура печати 240 град.

На скейте у ребенка со временем развалились колеса. Тупо потрескался полиуритан и обвалился кусками.
Остались только внутренние обоймы.

��������� �� 92% 3072 x 4096 (438,47 килобайт)

Были сняты размеры колеса и обоймы и в CATIA спроектирована форма для литья силиконом или полиуританом.
Было распечатано на принтере.

��������� �� 94% 4096 x 3072 (625,96 килобайт)

Собираем форму.

��������� �� 92% 3072 x 4096 (544,3 килобайт)

��������� �� 92% 3072 x 4096 (477,44 килобайт)

��������� �� 92% 3072 x 4096 (498,6 килобайт)

��������� �� 92% 3072 x 4096 (553,6 килобайт)

Процедуру заливки проводил не я. Т.к. нету нужных материалов и нет вакуумного насоса. Отдавал другу.
Тот немного довел до ума верхнюю часть -что бы меньше текло по форме при заливке.
Добавил конус с пластилина и скотчем поднял борта.

��������� �� 86% 3072 x 4096 (562,41 килобайт)

Был залит силикон- какие то почти твердые сорта. Но достаточно упругие. Сушилось двое суток.
После чего мне вернули форму.
Разбираю форму.

��������� �� 86% 3072 x 4096 (465,88 килобайт)

��������� �� 86% 3072 x 4096 (464,28 килобайт)

Срезаю скальпелем верхний литниковый облой.

��������� �� 86% 3072 x 4096 (464,13 килобайт)

Обрезаю все лишнее.

��������� �� 86% 3072 x 4096 (477,03 килобайт)

И ставлю на скейт.

��������� �� 86% 4096 x 3072 (563,85 килобайт)

��������� �� 86% 4096 x 3072 (592,16 килобайт)

Ход мягкий -все крутится как и раньше !!

До этого были куплены красные колеса с Алиэкспресс за 700р. Но они не подошли. Втулка под подшипники внутри обоймы колеса пластиковая и она шире оригинальной. Длинны шпильки для закрутки гайки практически не хватало. И при затягивании гайки колесо клинило. Короче фуфель.

[Titus]

Красота (IMG:style_emoticons/default/smile.gif)
Да, 3D принтер потихоньку становится незанимой вещью в домашнем хозяйстве..)
