Установка альтернативных ПТФ, Mitsubishi Lancer IX Опции

[Asdwarf]

Mitsubishi Lancer IX 2003-2008

Началось с того, что я захотел противотуманки: предыдущая моя машина была с ними, очень привык и вообще.
Соответственно, стал искать варианты.
Родные показались мне недостаточно бюджетными (оригинал стоил тогда под 10Крублей), аналоги - недостаточно надежными.
И в итоге с помощью NLC я остановился на варианте установки в штатные места продукта под названием Hella Micro DE (номер - 1NL 008 090-821).
О чем вам и расскажу (IMG:style_emoticons/default/smile.gif)

Прошу прощения за отсутствие фотографий. Ставили очень быстро и не до них было. Буду снимать бампер - будет апдейт.

Итак, что приобреталось:
1. Фары. Сами фары продаются установочным комплектом. В него входят сами фары (с лампами!) и то, что нужно для универсальной установки на любую машину
(кронштейны, реле, кнопка, 5м провода, клеммы-разъемы и проч.) Из этого набора нам кроме фар понадобятся провод и клеммы.
2. Реле включения фар. Номер по каталогу - MR538851. Приобретал в экзисте по цене около 170р.
3. Кнопка включения передних/задних ПТФ. Номер по каталогу - MR190953. Приобретал там же по цене 805р.
4. Рамки для ПТФ в передний бампер. Номера по каталогу - MN 150931 и MN 150932. Опять же, экзист. Стоимость - порядка 450р. за штуку.
4а. На рестайл номера другие - 8321А055 и 8321А056. По ходу, единственное отличие (IMG:style_emoticons/default/smile.gif)
5. Провод красного цвета 2.5кв.мм для проведения "+12В" к фарам. (не обязательно, просто не захотел оба провода тянуть черным)
6. 3м гофры для прокладки кабелей. Брал строительную, потому как автомобильную нашел потом и в два раза дороже.
*в идеале можно купить родной жгут MN 124940, но все равно резать придется же...

Собственно, из приобретаемого - все.
Поскольку родные держатели для Hella не подходят, пришлось изготовлять свои.
Делал их я из стенки старого системника по шаблону, найденному в NLC.

Взял стенку и разметил маркером контуры.
(IMG:http://photofile.ru/photo/as78/115325074/large/125383890.jpg)

С помощью электролобзика, крепких рук и матов выпилил заготовки.
Согнуть по линиям и засверлить - дело 5 минут.
NB: Внутренние ушки для крепления фар надо выгибать наружу. Тогда фара плотнее входит в рамку.
Далее, для большей устойчивости к коррозии покрыл все это дело парой слоев чудо краски "3 в 1 по ржавчине". (IMG:style_emoticons/default/smile.gif)
Моя создает какой-то приятный слой, похожий на резину.

Собственно, подготовка почти закончена. Заранее надо только нарезать резьбу в фарах прилагающимися винтами.
У меня почему-то была не нарезана.

Установка.
1. В блок предохранителей под капотом ставим реле. Признаюсь, картинку стащил с NLC.
(IMG:http://photofile.ru/photo/as78/115325074/middle/125384477.jpg)
2. Меняем кнопку слева от приборной панели. Для этого отворачиваем козырек приборки и нежно, но твердо тянем панельку к джойстиком и кнпкой на себя.
3. Снимаем бампер.
Дорестайл: Снимаем по два пистона на подкрылках, по саморезу над ними, винт за номером (я подиум не снимал, у меня там отверстие было).
Далее - "ноздри": по два пистона на верхней поверхности, плавно сдергиваем с защелок (4шт. по бокам и внизу). Правее правой и левее левой ноздри за бампером есть по винту и по пистону, снимаем.
Если еще не оторвали, бампер имеет два крепления снизу. Сжать тонконосами или двумя тонкими отвертками и вытащить их сердечники. И нежным движением, потянув около фар бампер за углы книзу, тянем на себя. Снимаем и кладем изнанкой вверх.
Рестайл: Снимаем по два пистона на подкрылках, по саморезу над ними (на стыке крыла и облицовки бампера)
Далее вынимаем верхние, круглые пистоны, удерживаюшие левую и правую половины решетки радиатора. Нажав тонкой отверткой на усы нижних пистонов, стаскиваем половинки решетки вперед по ходу авто. Выкручиваем два открывшихся под ними винта.
Снимаем пистоны крепления обшивки к кузову между фарами, под капотом (4 шт.)
Если еще не оторвали, бампер имеет два крепления снизу. Сжать тонконосами или двумя тонкими отвертками и вытащить их сердечники. И нежным движением, потянув около фар бампер за углы книзу, тянем на себя. Снимаем и кладем изнанкой вверх.
4. Отворачиваем крепления заглушек.
5. Если еще не поставили фары в кронштейны, ставим. Если делали ровно - они идеально встают на штатные места крепления рамок.
6. Прикручиваем кронштейны вместе с рамками на места.
7. Провода от фар протягиваем в гофры и сводим вместе и ставим клеммы на плюс и массу.
7а. Если ставите на родной жгут - цепляете его к фарам удобным вам способом.
8. Я отрезал колодку, которая выведена на радиатор на заводе и поставил на провода "ножевые" клеммы.
9. Соединяем провода фар и штатную проводку и изолируем.
10. Включаем и смотрим все ли горит (IMG:style_emoticons/default/smile.gif)
11. Если все нормально, ставим бампер на место в обратном порядке.
12. И еще раз проверяем (IMG:style_emoticons/default/smile.gif)

Собираем все несобранное и отдыхаем.
У меня выглядит как-то так:
(IMG:http://photofile.ru/photo/as78/115325074/middle/125383894.jpg) (IMG:http://photofile.ru/photo/as78/115325074/middle/125383900.jpg)

Большие фото на http://photofile.ru/users/as78/115325074/
Замечания и комментарии приветствуются (IMG:style_emoticons/default/smile.gif)

[andruha_m5]

Сказать можно только одно: СПАСИБО, АНТОН, ЗА ПОНЯТНЫЙ ОТЧЕТ.
Для себя осталось только решить нужнили туманки мне и готов я потратить порядка 6 тыс. руб. на это все)))
Кстати вопрос, а индикатор туманок на приборке заработал?

[Titus]

Шикарный отчет (IMG:style_emoticons/default/wink.gif)

[НИК]

Спасибо за отчет! (IMG:style_emoticons/default/wink.gif) Все понятно!Осталось только купить и поставить.. (IMG:style_emoticons/default/biggrin.gif)

[Asdwarf]

Кому спасибу за добавки про снятие бампера (IMG:style_emoticons/default/smile.gif)

Кстати вопрос, а индикатор туманок на приборке заработал?

Да, а как же! Все как родное стоит.

Из минусов этой установки: не получилось сделать нормальную регулировку для фар, только сзади. (IMG:style_emoticons/default/sad.gif)
Но я тут разжился еще одним чертежом кронштейна, буду думать (IMG:style_emoticons/default/smile.gif)

[Гость_psixoxirurg_*]

Пожалуйста. (IMG:style_emoticons/default/smile.gif)

[denis21]

Шикарный отчет (IMG:style_emoticons/default/wink.gif)

А по моему, во время ксенона и биксенона противотумманые фары не очень актуальны и несут более эстетический характер. Соответственно отпадает основная функция - "подсвечивать" в туман и освещать дорогу. К тому же оригинал стоиит не дешево.... да и "самоделки" не мало...
Так может просто яркие диоды в заглушки, различной конфигурации..., а (IMG:style_emoticons/default/huh.gif)

[Гость_psixoxirurg_*]

Не будем тут обсуждать вопрос ксенона? Не так много умельцев, делающих все так, как надо.

[denis21]

Не будем тут обсуждать вопрос ксенона? Не так много умельцев, делающих все так, как надо.

Не вопрос ксенона, а вопрос "Mitsubishi Lancer 9 2003-2008 Установка альтернативных ПТФ" - т.е. алтернативных ПТФ (диоды по моему самое то). Альтернатива это замена, а не установка других ПТФ вместо оригинала (IMG:style_emoticons/default/smile.gif)

[Гость_psixoxirurg_*]

Антон имел в виду, неоригинал Хелла. А найти оригинальный ксенон на улана - проблематично, но возможно (вопрос времени и бюджета). Про колхоз развивать тему не буду.

[denis21]

Антон имел в виду, неоригинал Хелла. А найти оригинальный ксенон на улана - проблематично, но возможно (вопрос времени и бюджета). Про колхоз развивать тему не буду.

(IMG:style_emoticons/default/smile.gif) ОК БОСС

[Asdwarf]

А по моему, во время ксенона и биксенона противотумманые фары не очень актуальны и несут более эстетический характер. Соответственно отпадает основная функция - "подсвечивать" в туман и освещать дорогу. К тому же оригинал стоиит не дешево.... да и "самоделки" не мало...
Так может просто яркие диоды в заглушки, различной конфигурации..., а (IMG:style_emoticons/default/huh.gif)

Ну, на вкус и цвет - фломастеры разные...
Мне очень помогали желтые лампы в туманках на мокрой дороге.
Я, признаюсь, не ездил с ксеноном по мокрому асфальту, но, кмк, белый свет очень сильно поглощается черным асфальтом. Но сугубо ИМХО.

Если для Вас Hella - самоделка, то, очевидно, мой отчет Вам не пригодится.

Для особо искушенных на форуме NLC есть статьи по установке ксенона в ПТФ...

P.S. Apropos, Вы в курсе, сколько стоят качественные мощные светодиоды? И сколько их надо для света?

[denis21]

А по моему, во время ксенона и биксенона противотумманые фары не очень актуальны и несут более эстетический характер. Соответственно отпадает основная функция - "подсвечивать" в туман и освещать дорогу. К тому же оригинал стоиит не дешево.... да и "самоделки" не мало...
Так может просто яркие диоды в заглушки, различной конфигурации..., а (IMG:style_emoticons/default/huh.gif)

Ну, на вкус и цвет - фломастеры разные...
Мне очень помогали желтые лампы в туманках на мокрой дороге.
Я, признаюсь, не ездил с ксеноном по мокрому асфальту, но, кмк, белый свет очень сильно поглощается черным асфальтом. Но сугубо ИМХО.

Если для Вас Hella - самоделка, то, очевидно, мой отчет Вам не пригодится.

Для особо искушенных на форуме NLC есть статьи по установке ксенона в ПТФ...

P.S. Apropos, Вы в курсе, сколько стоят качественные мощные светодиоды? И сколько их надо для света?

Нет нет, мон шер. Отчет отменный (IMG:style_emoticons/default/smile.gif) Я говорил не столько для освещения, а сколько для эстетики (IMG:style_emoticons/default/wink.gif)

[Titus]

Согласен со всеми ораторами, но ксенон в туманках, как имхо, можно еще простить - в любых. При условии, что они правильно настроены - должны светить "в землю", пробивая метров 20 перед машиной, не более. Тогда вопрос "колхоза" можно снять. Но это имхо (IMG:style_emoticons/default/wink.gif)

[Гость_psixoxirurg_*]

Пока прикрою тему на недельку. Не будем повторять ошибки NLC. (IMG:style_emoticons/default/smile.gif)

[Ghost]

Asdwarf, ты крепёж в итоге как-то модифицировал?

И ещё вопрос, а можно ли как-то кнопку чтобы не покупать, а в существующей контакты переставить? Да и реле тогда можно просто тупо переставить.

Часто ли задним ПТФ пользуемся? Я вообще никогда, не было надобности.

[denis21]

А где находятся фишки подключения ПТФ?

[Titus]

Внутри переднего бампера висит неиспользуемая фишка, примерно посередине, у радиатора (IMG:style_emoticons/default/wink.gif)

[Ghost]

вот к этой фишке надо сделать ответную часть и развести всё проводами идущими в комплекте hella.

[denis21]

Спасибо.

[Asdwarf]

вот к этой фишке надо сделать ответную часть и развести всё проводами идущими в комплекте hella.

Сделать там - думать надо, хитрая она. Давно ищу номер ответной части, но пока не нашел...
Кронштейны - нет, не дорабатывал, просто отстроил примерно уровень и закрепил.

Контакты переставить - не проблема в кнопке. Там такие лапки гнутые над переставить из нижней секции в верхнюю. Завтра могу фото дать, если нада. Прикручивать передние к задней я бы не стал, если честно. Потому как часто удобно ехать с габаритами и ПТФ передними, а задних слепить не нужно. А так - можно сделать похожую лапку в верхнюю секцию кнопки.
Только надо ее сделать так, чтобы она касалась платы раньше: задняя не включится с габаритами, только с ближним или передними ППТФ.

[Ghost]

Перестановка в кнопке:

Кнопка:
(IMG:http://gcastle.users.photofile.ru/photo/gcastle/96048170/xlarge/112338614.jpg)

Открываем её и видим что передвижная площадка с контактами по картинке сверху:
(IMG:http://gcastle.users.photofile.ru/photo/gcastle/96048170/xlarge/112338612.jpg)

Вынимаем передвижную площадку (чтобы понять - жмакаем на кнопку и понимаем что площадка легко вынимается), на площадке снизу видим упоры. В тяге кнопки есть отверстия, в которые эти упоры встают. Поэтому площадка ставится куда угодно.
(IMG:http://gcastle.users.photofile.ru/photo/gcastle/96048170/xlarge/112338624.jpg)

Теперь передвижная площадка поставлена внизу:
(IMG:http://gcastle.users.photofile.ru/photo/gcastle/96048170/xlarge/112338628.jpg)

Ну собственно всё, закрываем кнопку.

ps: по вопросу лампочки - установлен диод с резюком.

А вообще кнопку можно сделать двойной. Для этого необходимо её красиво распилить пополам и найти ещё одну такую же контактную площадку. Думаю у электриков автомобильных наверняка найдётся...

[Titus]

Напополам ее красиво никак, из-за иконки.. (IMG:style_emoticons/default/sad.gif)

[denis21]

Ничего страшного (IMG:style_emoticons/default/happy.gif)

[Ghost]

Вообще-то "иконка" - это по сути чёрное покрытие. она сама белая, т.ч. всё можно сделать

[Ghost]

Вообще-то "иконка" - это по сути чёрное покрытие. она сама белая, т.ч. всё можно сделать

[Titus]

Не. Иконка - там кусок пластика белого, типа инкрустации белого пластика в черном пластике кнопки. Вывалится при распиле. Да и уродство будет. Но это не более, чем коммент (IMG:style_emoticons/default/wink.gif)

[Asdwarf]

Вить, она, вроде как и правдам крашеная (IMG:style_emoticons/default/smile.gif)
Посмотри на фото срез кнопки.

[Ghost]

Ога, очень чётко видно, что она белая...
(IMG:http://gcastle.users.photofile.ru/photo/gcastle/96048170/xlarge/112338624.jpg)

[P@wwwel]

всем привет. не стал создавать новую тему, в надежде на вашу помощь) помогите с кронштейнами для крепления туманки хелла, я в первом посте видел фото, как они нарисованы,но.....не поможете чертежом и полным описанием, как ее потом регулировать, не просто же воткнул туманки и поехал. помогите люди добрые (IMG:style_emoticons/default/thank.gif)

[Asdwarf]

Кронштейны, которые у меня в первом посте - без наружной регулировки. То есть, регулировка подразумевает как минимум снятие пыльников...
Спроси у Vetalя, он публиковал чертеж кронштейна с регулировкой.

[P@wwwel]

спасибо)

[P@wwwel]

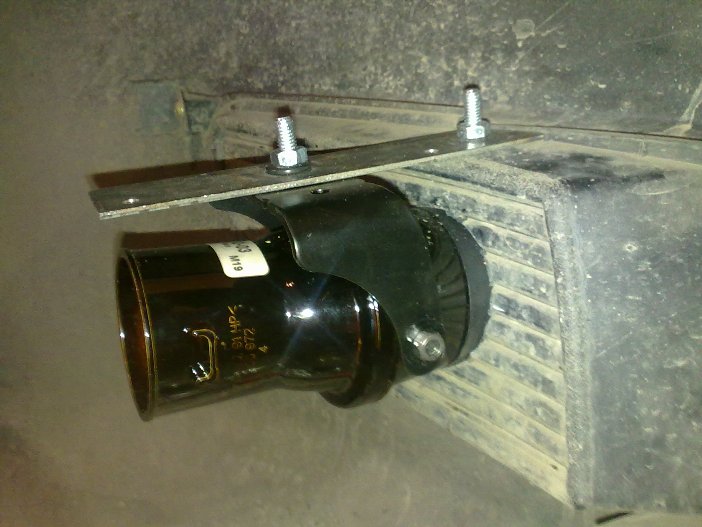

С вашего позволения выложу фото своих туманок, а точнее как я их закрепил.

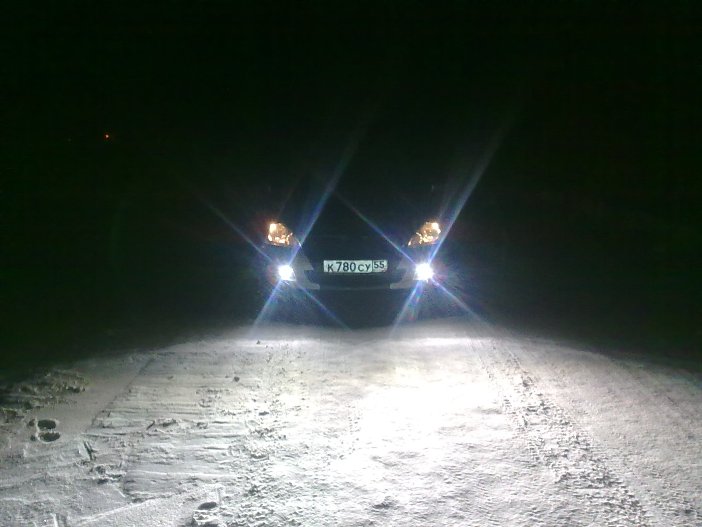

результат


изначально к данному креплению хотел сделать еще пару пластинок (вырезать из крышки процессора) и скрепить ими туманку с ушками вверху бампера, т.е. получился бы треугольник (сам по себе треугольник жесткая конструкция) из "железки" и 2хпластинок но после того как высверлили отверстия в заглушках и вставили туда туманку, они там уже оч плотно весели))) так что в пластинках нужды не увидели (IMG:style_emoticons/default/cool.gif)
п.с. зачем изобретать велосипед (IMG:style_emoticons/default/rolleyes.gif)

[SSh]

А не боишься что со временем отломаются? Фары, как видно на фото, висят консольно висят, раз-два проехался по кочкам и все... Лучше закрепить все-таки понадежнее...

[P@wwwel]

А не боишься что со временем отломаются? Фары, как видно на фото, висят консольно висят, раз-два проехался по кочкам и все... Лучше закрепить все-таки понадежнее...

а консольно это как?) (IMG:style_emoticons/default/rolleyes.gif) думаю не должно сломаться, железка, это дверной самодельный навес. там его хрен согнешь, не то чтоб сломать. пилили ножовкой по металлу....муторно его пилить...почти убили новое полотно, пропилив в сумме сантиметров 5. да и говорю, сама фара в заглушке очень плотно держится.

[SSh]

Консольно - это когда жесткое крепление только в одной точке...
Я имею в виду что не сама железка сломается а отломает пластик к которому она крепится. Ведь что у тебя получается - вся махина фактически закреплена в одной точке и вся нагрузка пойдет на эту точку.
То что фара в отверстии плотно сидит дела не меняет, она же насколько я понял просто посажена туда и ничем не закреплена. Со временем точно пластик отломается.

[P@wwwel]

Консольно - это когда жесткое крепление только в одной точке...
Я имею в виду что не сама железка сломается а отломает пластик к которому она крепится. Ведь что у тебя получается - вся махина фактически закреплена в одной точке и вся нагрузка пойдет на эту точку.
То что фара в отверстии плотно сидит дела не меняет, она же насколько я понял просто посажена туда и ничем не закреплена. Со временем точно пластик отломается.

(IMG:style_emoticons/default/biggrin.gif) пугайте, пугайте (IMG:style_emoticons/default/biggrin.gif) туманка легкая) этож в какую яму надо бахнуться, чтоб он не выдержал? пластмасса очень гибкая....ну не знаю....ради этого я второй раз бампер снимать не буду) отвалится ну хрен с ней, из бампера все равно вряд ли вылетит.) заглушка на 4 саморезах....
ладно, вы мою затею загубили)))) время покажет....

[SSh]

Да ты что? Никто твою затею не губил... Просто посоветовал крепление понадежнее сделать и все...
Не хочу снова пугать, но есть же такое понятие как усталость материала - свойство разрушаться от периодических изменяющихся нагрузок. Т.е. отвалится не сразу как попадаешь в кочку а будет постепенно разрушаться и может отвалиться даже на ровном месте. В качестве примера - если резко хоть пополам согнуть провод он не разорвется. А если посгибать его несколько раз туда-сюда что будет? (IMG:style_emoticons/default/smile.gif)

P.S. Провод тоже гибкий (IMG:style_emoticons/default/biggrin.gif)

[Dasot]

крепеж в пластик никакущий, делай три точки опоры, иначе будет прыгать световой пучок и в итоге ты ее потеряешь на дороге.

[P@wwwel]

ну в общем замечание я понял и принял) будем надеяться, что до следующего открывания доступа к ним, они не отвалятся, и я прикручу чего-нибудь еще)))

[P@wwwel]

не прыгает она) с ними я уже проехал в районе 60 км (не в дневное время) и все 60 км асфальт + шишками укатаный снег. большую часть пути скорость не падала ниже 80.
да блин, я это все собственными руками держал, трес))) я изначально хотел треугольник, но убедившись, что они шевелятся только вместе с бампером остановился.

[MihaUpiter18]

А мужики-то не знают :)

[P@wwwel]

А мужики-то не знают (IMG:style_emoticons/default/smile.gif)

чего не знают?

[lis008]

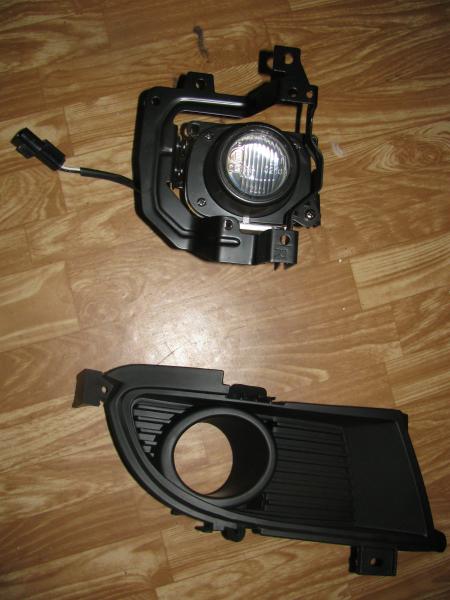

Как вам такие ПТФ?Брал в автодоке за 1200р.Теперь надо поставить ,но по всему должен быть кронштейн.Господа кто ставил такие на дорестал,откликнитесь!Как поставить?

Прикрепленные изображения



[palmaz]

lis008 еще бы код детали выложили

[Titus]

Ага, интересные штуки (IMG:style_emoticons/default/smile.gif)

[lis008]

1142006RU и 1142006LU,в экзисте и в автодоке бьются без проблем,но в автодоке-дешевле.А вот с другого форума их один чел ставил: http://www.forum.lancer-club.ru/index.php?...6124&st=380

[palmaz]

Ага, интересные штуки (IMG:style_emoticons/default/smile.gif)

ага, интересные. вот еще бы кто мне с Украины или Белоруссии отправил передний бампер от американского лансера 9 дорестайл -я такие бы поставил (IMG:style_emoticons/default/smile.gif)

[lis008]

Ага, интересные штуки (IMG:style_emoticons/default/smile.gif)

ага, интересные. вот еще бы кто мне с Украины или Белоруссии отправил передний бампер от американского лансера 9 дорестайл -я такие бы поставил (IMG:style_emoticons/default/smile.gif)

Вот если бы у бабушки был бы член-она была бы дедушкой (IMG:style_emoticons/default/biggrin.gif)

[Titus]

Его бы найти еще тут.. (IMG:style_emoticons/default/smile.gif)

[palmaz]

Его бы найти еще тут.. (IMG:style_emoticons/default/smile.gif)

у вас там их больше чем во всей раше

[Titus]

Вероятно (IMG:style_emoticons/default/smile.gif)
Но, ни в Крыму, ни на известных мне разборках в Киеве никогда не видел. Если покажешь пальцем где - передать его в Мск - плевое дело (IMG:style_emoticons/default/wink.gif)
PS ни одного американского Лансера в Крыму не видел ни разу..

[palmaz]

Вероятно (IMG:style_emoticons/default/smile.gif)
Но, ни в Крыму, ни на известных мне разборках в Киеве никогда не видел. Если покажешь пальцем где - передать его в Мск - плевое дело (IMG:style_emoticons/default/wink.gif)
PS ни одного американского Лансера в Крыму не видел ни разу..

Вить может я ошибаюсь насчет Украины, но смотрел Белорусские сайты продаж б/у авто - там дофига лансеров из америки и значит должны быть на разборках

[Titus]

У нас правда оч. мало Лансеров таких.. Если вдруг найдешь - помогу, чем смогу (IMG:style_emoticons/default/drinks.gif)
В Беларуси - факт, много.. (IMG:style_emoticons/default/smile.gif)

[palmaz]

(IMG:style_emoticons/default/drinks.gif)
кстати есть кто на форуме из Белоруссии?

[Titus]

mmax (IMG:style_emoticons/default/wink.gif)

[palmaz]

mmax (IMG:style_emoticons/default/wink.gif)

точно у него раллик был

[overkot]

Все ясно, за исключением вот этого!

7. Провода от фар протягиваем в гофры и сводим вместе и ставим клеммы на плюс и массу.
7а. Если ставите на родной жгут - цепляете его к фарам удобным вам способом.
8. Я отрезал колодку, которая выведена на радиатор на заводе и поставил на провода "ножевые" клеммы.

есть бампер от раллика, уже с туманками, при замене нашли разъем, точно по середине радиатора, тыкал туды при вставленном реле от гудка, ничего не вышло и до конца оно туда не втыкается... либо я тормоз, либо ничерта не понимаю!
и еще овопрос, если кнопку не менять, то при вкл единой на заднюю, при подключенных передних туманок, включаются и те и те, правильно?!

[Гость_psixoxirurg_*]

Кнопка ПТФ стоит двойная?

[palmaz]

есть бампер от раллика, уже с туманками
[/quote]
это от америкоса?

[overkot]

Кнопка ПТФ стоит двойная?

неа, одинарная, но при правильном подключении должны сработать обе противотуманки: перед + зад, или я не прав?

[overkot]

это от америкоса?
[/quote]

именно от него!

[aleksz62]

на счёт один.кнопки ты не прав.На ней для пердн. птф даже контактов нет. Надо либо паралелить провода пер.и зад которые к ней подходят. Либо(что гораздо лучше) ставить двойную.

[overkot]

на счёт один.кнопки ты не прав.На ней для пердн. птф даже контактов нет. Надо либо паралелить провода пер.и зад которые к ней подходят. Либо(что гораздо лучше) ставить двойную.

спасибо, добрый человек, думаю сегодня проблем решиться! )

[aleksz62]

УДАЧИ

[Engender]

А фотки бампера хде? (IMG:style_emoticons/default/huh.gif)

[overkot]

А фотки бампера хде? (IMG:style_emoticons/default/huh.gif)

на неделе все в порядок, надеюсь, приведу и будет)

[Stark]

В общем дело такое. Купил противотуманки. В комплект шли провода, кнопка, реле. Сами фары с заглушками в бампер стали отлично, но дело в том, что комплектацией не предусмотрены противотуманки, и проводки для них нет (ну так на сервисе сказали). Чтобы провода вести в салон к кнопке нужно левое крыло и колесо переднее снимать. Вот думаю неужели все так сложно, или просто хотят денег срубить, и можно все проще сделать.
Смущает то, что "внутри переднего бампера висит неиспользуемая фишка, примерно посередине, у радиатора". Если это не для ПТФ, то для чего она нужна?

[Lancer 1.3]

Неиспользуемая двухконтактная фишка посередине радиатора предназначена как раз для подключения ПТФ. Дополнительно нужно установить двойную кнопку включения ПТФ вместо одинарной и реле в блок предохранителей под капотом.

[Stark]

Дополнительно нужно установить двойную кнопку включения ПТФ вместо одинарной и реле в блок предохранителей под капотом.

Так в том и дело, что кнопки нет вообще. Есть только место, куда её ставить. См. фото.

Неиспользуемая двухконтактная фишка посередине радиатора предназначена как раз для подключения ПТФ.

Фишечка есть с вот таким контактом (фото 2) (пример контакта). К контактам на фаре она подходит (см. фото 3). Но фишка одна, а фары две. Что-то еще докупить надо?
Вообще бывает такое, что в авто вообще нет проводки для ПТФ, и её надо проводить с нуля?
Просто удивило, когда электрик на сервисе на вопрос "если проводки нет, то для чего эта фишечка возле радиатора?" ответил "а хрен её знает!".

Эскизы прикрепленных изображений



[LLlapa]

интересный у Вас ланцер..
кнопка включения ПТФ возле джостика регулировки зеркал.
а возле регулировки яроксти там корректор фар.

[Engender]

Похоже на лансер америкос. На первом фото, где заглушка, должен быть корректор фар. Туда кнопку противотуманок не поставить. Сфотай водительскую часть торпеды и отдельно накладочку слева от руля, где рег. зеркал. Тогда ясно будет, что куда ставить.

[Stark]

Похоже на лансер америкос. На первом фото, где заглушка, должен быть корректор фар. Туда кнопку противотуманок не поставить. Сфотай водительскую часть торпеды и отдельно накладочку слева от руля, где рег. зеркал. Тогда ясно будет, что куда ставить.

Да, машина америкос. Вокруг регулятора зеркал просто пластик. Ни кнопки для ПТФ, ни места для нее нету. Видимо, противотуманки тут и не предусмотрены.

Выкладываю фото китайской чудо-техники. Если подскажите куда и что подключать буду благодарен.

Эскизы прикрепленных изображений



[Kobert]

А я решил установку хеллы вот таким образом, на родной кронштейн, с сохранением ругулировки
Многие ставят хеллу на самодельный кронштейн.
Для регулировки света нужна яма и снятие пыльников.
Меня это в корне не устраивало.
Но недавно чел на драйве, Bogdan4ik, подкинул мне ссылочку с фото хеллы на родном кронштейне. Вот енту: http://images.yandex.ru/yandsearch?lr=213&...&rpt=simage
И меня енто приятно порадовало, значит можно. И вот решился додуматься как это сделано.
Ну а теперь, как все реализовывал.
Разбираем родные туманки. Нам нужна будет передняя часть и задняя, Среднюю часть с линзой, и крышечку где ставиться лампа откладываем в сторону, может кому нить и пригодится.
Берем в руки напильник и начинаем творить…
Сначала протачиваем пазы под выступы крепления в передней части, а затем обод на передней части, чтоб хелла входила до конца, и линза была на том же уровне что и у оригинальной ПТФ.
(IMG:http://s018.radikal.ru/i519/1201/65/6a813db43222t.jpg)
Вот такие пазы нужно выточить
(IMG:http://s013.radikal.ru/i323/1201/40/e97345869d6et.jpg)
А вот обточенный обод
(IMG:http://s017.radikal.ru/i441/1201/e8/2e418095ad99t.jpg)
Примерка передней части
Далее принимаемся за заднюю часть родной ПТФ.
Берем сначала болгарку в руки и отсекаем все лишнее.
А далее обрабатываем напильником.
И вот что у нас должно получиться:
(IMG:http://s018.radikal.ru/i505/1201/07/7f40a0542d42t.jpg)
Далее можо собирать противотуманку.
(IMG:http://s40.radikal.ru/i089/1201/4a/83198eb88a79t.jpg)
А вот так уже вглядит на кронштейне
(IMG:http://s003.radikal.ru/i201/1201/81/d9805f6275f3t.jpg)
как видно, родная регулировка стоит и она работает
(IMG:http://s49.radikal.ru/i125/1201/4f/2dac03086264t.jpg)
В такой же последовательности крепим вторую ПТФ Hella.
(IMG:http://s018.radikal.ru/i505/1201/30/53369ca7d41ft.jpg)
(IMG:http://s018.radikal.ru/i505/1201/84/7b2176b6834ft.jpg)
От родных ПТФ у меня остался ксенон, я его сразу в Хеллу поставил.
крепим на бампер и радуемся проделанной работе, качеству света и сохраненной функциональности кронштейна.

[alexd9944]

Доброго времени суток! Подскажите пжл, мне на сто установили отдельную (не штатную) проводку на туманки. Т.е вывели отдельную релюшку под капотом и протянули провода к туманкам. Чем это может грозить и стоит ли переделовать все под штатную проводку? Спасибо!

[Asdwarf]

Если грамотно сделали - ничем не грозит, кроме лишних проводов и реле под капотом и "колхозного" внешнего вида.

[абдул]

Добрый вечер, хочу поставить птф ксенон, где найти провод с готовым разьемом для родной проводки лансера которая находится под радиатором?

[абдул]

Где найти разьем под эту фишку птф ?

[Titus]

Снимите передний бампер - увидите сразу, в районе радиатора висит.
Разъем - на разборке, или подобрать похожий, ну а лучше всего - отрезать лишнее и пайка-скрутка-изоляция-тюбинг (IMG:style_emoticons/default/wink.gif)

[Kserg]

Эх, маньяки, выручайте!
Посмотрел я с грустью на свои ПТФ - стёкла исшкарябаны, разобрал - отражатель в грустном состоянии...
надо б поменять.

Но. вроде как туманки с желтым светофильтром освещают дорогу лучше (что и в этой теме в начале писали http://forum.amadeus-project.com/index.php...ost&p=3790), к тому же мне почему-то хочется либо прямоугольной формы, либо как DEPO 1142006RU - т.е. по форме отверстия бампера но желтые. Круглые что-то не нравятся всё-таки...

Подскажите где-как искать такие ПТФки?
Какие критерии выбора должны быть? стекло или пластик? На что обратить внимание при покупке?

тут:
http://www.audi-club.ru/forum/showthread.p...53&page=119 (последнее сообщение)
и тут:
http://forums.audiworld.com/showthread.php...53#post23914853

в обычные белые ПТФ установлена.... желтая лампочка. о как. мысли?...

...может действительно вышеуказанную Депошку с желтой лампочкой поставить?...

вот ещё любопытное: http://pajero4.com/node/687

кстати может кого заинтересует, есть кронштейн для Микро ДЕ: http://allhella.ru/index.php?productID=6072
и
http://www.mla.ru/Netshop/item/LA-MB600.html

какой тип лампочки в туманке Хелла микро ДЕ? Я к тому, что хочу поискать такие лампочки желтые - есть вообще или нет...

а вообще, кроме Hella и Wesem - какие есть некитайские производители светотехники?

...хочу такие поставить...
http://wesemshop.ru/shop/faryi-s-zheltyim-...sem-199.73.html

[ch-aleksey]

Как вам такие ПТФ?Брал в автодоке за 1200р.Теперь надо поставить ,но по всему должен быть кронштейн.Господа кто ставил такие на дорестал,откликнитесь!Как поставить?

Я себе такие воткнул, нет ничего сложного, сами загушки обрезать по контуру и в них же вкрутить. заглушку сними, все видно будет. Есть на форуме тема по их установке, но найти не смог.
Полтора года проездил с этими туманками никаких проблем нет. Стекла целые, не потеют, ни тускнеют, светят отлично. Один раз лампа перегорела только и все...

[Alexx-z]

Я к тому, что хочу поискать такие лампочки желтые - есть вообще или нет...

А если в желтую бронепленку закатать? Двойной профит получится. И защита и свет желтый.

[ch-aleksey]

http://forum.amadeus-project.com/index.php?showtopic=6541
вот кстати нашел тему по противотуманкам депо, там все расписано, себе поставил, не жалею...
