Mitsubishi Lancer 9 2003 Подсветка кнопок стеклоподъемников, через штатную разводку плат Опции

[Asdwarf]

Собственно, озаботился я этой идеей после многократных попыток открыть нужное окно в темноте и не смотря на пульт.
Кроме того, пассажиры мои часто пытались вместо окна открыть дверь. И блокировка замка их не останавливала (IMG:style_emoticons/default/smile.gif)
В итоге, решил сделать подсветку всех кнопок стеклоподъемников.

Потом, при вскрытии водительского блока в поисках перегоревших лампочек обнаружилось, что хитроумные японцы данную функцию подразумевали.
Но не доделали. Я решил доделать за них.

Итак, мы имеем четыре блока кнопок. При этом конструктивно все, кроме водительского одинаковы.
Идея состоит в следующем:
1. Надо прорезать в кнопках отверстия прямо над оставленными колодцами под штатную подсветку и закрыть их полупрозрачным материалом.
В идеале, это может быть любой молочно-белый полиэтилен или пластик. Достаточно толстый, чтобы закрепить его в отверстии, но пропускающий свет.
Пионеры проводки подобной подсветки (они тут) предлагали использовать леску от дачного триммера.
2. Надо установить светодиоды в места на платах управления стеклами.
3. Туда же установить недостающие резисторы, рассчитанные в зависимости от Ваших светодиодов.

0. Снятие блоков управления.
0а. Передние блоки снимаются просто. Их надо аккуратно подцепить снизу плоской отверткой и потянуть наверх.
0б. Для снятия задних необходимо снимать обшивку дверей. Для этого:
1. Подцепляем тонкой отверткой (шилом) заглушки в внутренних ручках открывания и закрывания и два колпачка в верхних углах обшивки. (см. фото)
(IMG:http://photofile.ru/photo/as78/115325829/middle/125406906.jpg) (IMG:http://photofile.ru/photo/as78/115325829/middle/125406909.jpg)
(IMG:http://photofile.ru/photo/as78/115325829/middle/125406912.jpg) (IMG:http://photofile.ru/photo/as78/115325829/middle/125406911.jpg)
2. Отворачиваем саморезы под открытыми в п.1 заглушками. (4шт.)
3. Снимаем ручку закрывания и рамку ручки открывания (она по периметру на защелках, тянем нежно, но настойчиво)
(IMG:http://photofile.ru/photo/as78/115325829/middle/125406913.jpg) (фото снятой рамки нет, но там нет ничего сложного)
4. Начиная от заднего верхнего угла отцепляем по периметру обшивку. (правую - по часовой стрелке, левую против) И снимаем, отсоединив колодку от пульта.
(IMG:http://photofile.ru/photo/as78/115325829/middle/125406914.jpg)
5. Отвернув два самореза крепления блока кнопки к наружной накладке, снимаем блок.
(IMG:http://photofile.ru/photo/as78/115325829/middle/125406921.jpg)
Открываем блок (нужно отжать защелки) и вынимаем плату. Внимание: плата с внутренней стороны приклеена, тяните сильнее.
(IMG:http://photofile.ru/photo/as78/115325829/middle/125406894.jpg)
1. Перфорация кнопок.
Место под отверстие в кнопке удобно делать любым стержнем. Достаточно толстым, чтобы не болтаться в колодце.
Делать это нужно снизу после разборки блока кнопки. В принципе, можно наметить просто по центру между отметками формы.
(IMG:http://photofile.ru/photo/as78/115325829/middle/125406897.jpg)
Сверлить лучше снятые с блока кнопочки. Надо отогнуть два ушка с боков и оно снимется. Осторожно, не потеряйте пружинки и вставки из-под кнопок!
(IMG:http://photofile.ru/photo/as78/115325829/middle/125406899.jpg)
Диаметр отверстия - на Ваше усмотрение, я сверлил 2мм. Упомянутые пионеры - три отверстия по 1.5мм.
Далее - импровизация с тем, чем это закрыть (IMG:style_emoticons/default/smile.gif)
Я нашел немного прозрачного плавкого пластика. И сделал из него некое подобие линз методом горячей штамповки.
(IMG:http://photofile.ru/photo/as78/115325829/middle/125406926.jpg)

2. Подготовка плат.
NB! Будьте внимательны с пассажирскими платами и не перепутайте их! Иначе придется пересобирать блоки, т.к. их конструктивная идентичность компенсируется прошитыми мозгами.
1. Светодиоды. Диаметр 3мм.
Цвет: Ваш личный вкус и импровизация. Я ставил под цвет кнопок (у меня все кнопки - красные). От 7 до 8 штук
Характеристики: в среднем, все они рассчитаны на ток 20мА, но имеют разную яркость и напряжение питания: синие и белые рассчитаны на большее.
Поэтому надо экспериментировать с током. У меня горят на ~8мА. Штатный горит на ~3мА.
Стоят Para Light L-314ed, напряжение 2.0-2.8В, яркость при 20мА - 20мКд.
2. Резисторы.
Цвет: любой (IMG:style_emoticons/default/smile.gif) )
Характеристики: Надо считать от светодиодов. Считать удобно ВОТ ТУТ.
Стоят в пассажирских - 6.2КОм 0.25Вт, в водительском 3.3КОм 0.25Вт
Собственно, устанавливаем резисторы и диоды на отведенные под них места (См.фото). И не путаем полярность диода (IMG:style_emoticons/default/smile.gif)
(IMG:http://photofile.ru/photo/as78/115325829/middle/125406927.jpg) (IMG:http://photofile.ru/photo/as78/115325829/middle/125406883.jpg) (IMG:http://photofile.ru/photo/as78/115325829/middle/125406882.jpg)
Важно: При установке светодиодов, примерьте плату в блок. Он должен не больше, чем на свой корпус вылезать из колодца. Иначе будет цеплять за кнопку.
3. Сборка блоков.
Тут, думаю, проблем не будет. Не забудьте только выставить ползунки кнопок на центры. Иначе они не попадут в зацепление с кнопками.
(IMG:http://photofile.ru/photo/as78/115325829/middle/125406891.jpg)
4. Устанавливать блоки - в порядке, обратном снятию.
(IMG:http://photofile.ru/photo/as78/115325829/middle/125406922.jpg) (IMG:http://photofile.ru/photo/as78/115325829/middle/125406924.jpg) (IMG:http://photofile.ru/photo/as78/115325829/middle/125406985.jpg)

Уф, вот, вроде как, и все.
Фотографии кликабельны, большие версии на фотофайле.

[P@wwwel]

Ювелиры точно отдыхают

[Гость_psixoxirurg_*]

Спасибо, Антош. (IMG:style_emoticons/default/smile.gif)

[andruha_m5]

Молодец. Спасибо за труды.

[Asdwarf]

Не за шта (IMG:style_emoticons/default/smile.gif)

[Titus]

Аж самому захотелось (IMG:style_emoticons/default/wink.gif)

[KOCMOC]

Да, поздновато я увидел эту темку, т.к. себе тоже уже сделал, правда немного сломав панельку кнопки на задней двери пытаясь вытащить её не снимая обшивки. В итоге получилось примерно тоже самое, тока прорези делал овальные, чтоб выглядили как родные.
(IMG:http://photofile.ru/photo/kocmoc007/150005021/middle/151545091.jpg)
Заполнял дырки проще - взял у жены гель для наращивания ногтей и УФ лампу для сушки.
(IMG:http://photofile.ru/photo/kocmoc007/150005021/middle/151545051.jpg)
(IMG:http://photofile.ru/photo/kocmoc007/150005021/middle/151545056.jpg)
Правда гель был тока прозрачный и изнутри, чтоб белые кнопочки были, гель покрасил белым лаком.
(IMG:http://photofile.ru/photo/kocmoc007/150005021/middle/151545081.jpg)
Смазанную смазку вытер и заново намазал купленной в Вольтмастер'е силиконовой смазкой
(IMG:http://photofile.ru/photo/kocmoc007/150005021/middle/151766824.jpg)
Вот результат
(IMG:http://photofile.ru/photo/kocmoc007/150005021/middle/151545093.jpg)
Все фотки по замене подсветки ТУТ

[Titus]

KOCMOC, очень даже неплохой вариант! Прорези так красиво и аккуратно чем делал? (IMG:style_emoticons/default/wink.gif)

[KOCMOC]

Сначала разметил по водительской кнопке, сверлил дырочки в ряд, а потом микродрелькой с фрезой-буром рассверливал по сторонам по разметке. Геморой еще тот, но это стоит того!!!

Titus, я тебе на почту сообщ скинул, не могу профиль изменить...

[Asdwarf]

Эх, мое художество смотрится колхозом просто по сравнению с Космосом (IMG:style_emoticons/default/smile.gif)
Но, у меня есть отмазка - ни микродрельки, ни жены с наращивающим составом... (IMG:style_emoticons/default/rolleyes.gif)
2Космос: практически завидую (IMG:style_emoticons/default/dirol.gif)

[Titus]

KOCMOC, понял, сенк (IMG:style_emoticons/default/wink.gif)
У меня инет прет вечером - только увидел (IMG:style_emoticons/default/wink.gif)
По теме - это антиспам, сделай 3е сообщение на форуме - перейдешь автоматом в другую группу и получишь полные привилегии на форуме (IMG:style_emoticons/default/wink.gif)
Asdwarf, оба варианта весьма красивы и хороши (IMG:style_emoticons/default/wink.gif)

[Titus]

KOCMOC, хотя ха! Ты у нас 300й пользователь, с чем поздравляю и выдаю сразу статус "Технический Маньяк" (IMG:style_emoticons/default/wink.gif) (IMG:style_emoticons/default/drinks.gif)

[KOCMOC]

Asdwarf, оба варианта весьма красивы и хороши (IMG:style_emoticons/default/wink.gif)

Согласен, просто у меня есть время на работе и инструмент позволяющий это осуществить. По поводу геля для ногтей - проблем вообще не может быть. Сделай дырочки, заклей кнопки скотчем с лицевой стороны и отнеси в любую парикмахерскую, где делают наращивание ногтей гелем, а там договоритесь уже (IMG:style_emoticons/default/wink.gif) Сделают в лучшем виде! У меня посто жена с этим работает и мне проще.

[Гость_psixoxirurg_*]

Сначала разметил по водительской кнопке, сверлил дырочки в ряд, а потом микродрелькой с фрезой-буром рассверливал по сторонам по разметке. Геморой еще тот, но это стоит того!!!

ИМХО надфилями проще. (IMG:style_emoticons/default/cool.gif)

[KOCMOC]

Когда есть инструмент подходящий, то нахрен париться с надфилями???

[Asdwarf]

...По поводу геля для ногтей - проблем вообще не может быть. Сделай дырочки, заклей кнопки скотчем с лицевой стороны и отнеси в любую парикмахерскую, где делают наращивание ногтей гелем, а там договоритесь уже (IMG:style_emoticons/default/wink.gif) Сделают в лучшем виде! У меня посто жена с этим работает и мне проще.

Я не про то, что мне не залить составом. Я про то, что дотумкать, что вот именно такой состав удобно использовать для данной операции, я не осилил (IMG:style_emoticons/default/smile.gif)
А так - чем я только не заливал...

З.Ы. А у меня на работе из человеческого инструмента - только тестеры и отвертки (IMG:style_emoticons/default/smile.gif) Еще есть ключи гаечные...эдак от 10 до 65...

[Гость_psixoxirurg_*]

Когда есть инструмент подходящий, то нахрен париться с надфилями???
...
Геморой еще тот, но это стоит того!!!

???

[L@M@K]

Отлично! Именно так я и хотел себе сделать.
РЕСПЕКТ тебе КОСМОС!!! А я ломал голову что использовать. А ответ прост - гель для наращивания ногтей.
Как раз у жены есть и гель, и лампа, и куча всяких там буриков, сверлышек.
Я еще рассматривал вариант использования стеклышек под светодиоды от компьютерной и орг. техники, но таких маленьких не находил (особо и не искал правда).

[Titus]

Не, ну чего вы, право слово, любой инструмент хорош (IMG:style_emoticons/default/wink.gif) Можно было вообще на координатном станке мелкой фрезой выпилить, самый простой и быстрый вариант (IMG:style_emoticons/default/wink.gif)

[Гость_psixoxirurg_*]

Вить, я просто не понял связи двух постов. А надфили - шикарный инструмент. Размечаешь шилом, сверлишь, а потом надфилечком. Можно для гарантии ровного результата и шаблончик придумать. (IMG:style_emoticons/default/wink.gif)

[Titus]

Да, у меня к ним любовь с детства (IMG:style_emoticons/default/wink.gif) Но, насколько я помню, там эти отверстия не столь большие, чтобы там было комфортно работать надфилем.. Хотя, тут скорее всего, вопрос привычки (IMG:style_emoticons/default/wink.gif)

Я признаю, что давно не держал надфиля в руках, давно не держал щупа осциллографа в руках, паяльник держал не так давно, но для спайки толстых силовых проводов дома при ремонте (не доверил никому больше это), давно не писал ничего на Ассемблере.. Эх.. (IMG:style_emoticons/default/mellow.gif)

[L@M@K]

Мой друг работает ювелиром. Как то в гараже зашел разговор за надфили. Он мне показал потом пару штук ювелирных надфилей. Бывают даже меньше чем 1мм в диаметре, как струна вообще. И они есть в свободной продаже.

[Гость_psixoxirurg_*]

Кто-то спорит? У меня алмазные...

[L@M@K]

Кто-то спорит? У меня алмазные...

Дык Titus говорит что

...там эти отверстия не столь большие, чтобы там было комфортно работать надфилем...

Вот я и решил сказать что надфили бывают и не для таких отверстий. Я например не знал что надфиль может быть толщиной с первую струну гитары.

[Titus]

Теперь и я буду знать (IMG:style_emoticons/default/wink.gif) А то я привык к старинным надфилям (IMG:style_emoticons/default/wink.gif) Алмазные тоже видел, но крупные (IMG:style_emoticons/default/smile.gif)

[vi66]

Интересная тема...я вот что думаю - раз в платах есть штатные места для установки диодов и резисторов, значит есть и подсветка и штатные кнопки с прорезями (в том числе и задних дверей)?..осталось только выяснить у кого из праворуких?...

[dmitrij_b]

Я подозреваю, что надо искать не праворуких, а что-нибудь мицубовское леворукое постарше классом. Типа галантов, XL-ей и.т.п.
Просто под праворукие машины дизайн платы, как минимум водительского ЭБУ ЭСП, будет другой. Водительская кнопка будет на другом месте стоять, а она от пассажирских отличается не только подсветкой...

[vi66]

Я подозреваю, что надо искать не праворуких, а что-нибудь мицубовское леворукое постарше классом

Похоже на то...сегодня смотрел на седии универсале и легнуме - все как у нас, т.е. подсветка только одной кнопки (IMG:style_emoticons/default/sad.gif)

[sukan]

КОСМОС Спасибо. возьму ваш отчёт инструкцией к действию. Подскажите: диоды подогрева сидений впаяны без сопротивлений? и чем таким залиты? Спасибо.

[Asdwarf]

КОСМОС Спасибо. возьму ваш отчёт инструкцией к действию. Подскажите: диоды подогрева сидений впаяны без сопротивлений? и чем таким залиты? Спасибо.

Вопрос именно про диоды? Или про лампочки, которые загораются при включении габаритов?
Диоды - японские хитрые, там сборки стоят, уже с сопротивлениями на 4.6КОм, кажется.
Лампочки стоят простые маленькие. Если ставить диоды, имхо, надо с резисторами ставить.

[sukan]

КОСМОС Спасибо. возьму ваш отчёт инструкцией к действию. Подскажите: диоды подогрева сидений впаяны без сопротивлений? и чем таким залиты? Спасибо.

Вопрос именно про диоды? Или про лампочки, которые загораются при включении габаритов?
Диоды - японские хитрые, там сборки стоят, уже с сопротивлениями на 4.6КОм, кажется.
Лампочки стоят простые маленькие. Если ставить диоды, имхо, надо с резисторами ставить.

Я имел ввиду как в таком пространстве поместить диоды и сопротивления и чем КОСМОС залил всё это дело у него на фото там какаято прозрачная жидкость

[sukan]

Помогите! менял лампу в пепельнице на диод с сопротивлением. оставил длинные ножки примерил, диод загорелся. согнул ножки как следует ещё раз примерил и всё... перестал вместе с подсветкой кондиционера , прикуривателя, яркостью подсветки... работает только лампа стеклоподъемника водителя и приборка. Оранжевый климат загорается, диоды в подогреве раюотают, лампы нет! Диод что ставил, тоже перегорел! Плафоны освещения работают. Яркость регулируется, пропала подсветка светлозелёная только... Что делать выручайте, я в панике!

[Asdwarf]

Помогите! менял лампу в пепельнице на диод с сопротивлением. оставил длинные ножки примерил, диод загорелся. согнул ножки как следует ещё раз примерил и всё... перестал вместе с подсветкой кондиционера , прикуривателя, яркостью подсветки... работает только лампа стеклоподъемника водителя и приборка. Оранжевый климат загорается, диоды в подогреве раюотают, лампы нет! Диод что ставил, тоже перегорел! Плафоны освещения работают. Яркость регулируется, пропала подсветка светлозелёная только... Что делать выручайте, я в панике!

Перемкнул плюс с минусом. Бывает.
С большой долей вероятности попалил предохранитель. Посмотри под капотом в блоке предохранителей парочка из них стоит в небольшом кожухе типа "столбик". Чаще желтого цвета. Возможно, сжег один из них. Вытягиваешь кожух вверх и прозваниваешь оба преда. И я не очень понял, что горит, что не горит из подсветок...

Далее,

Я имел ввиду как в таком пространстве поместить диоды и сопротивления и чем КОСМОС залил всё это дело у него на фото там какаято прозрачная жидкость

Гражданин, Вы путаетесь в показаниях (IMG:style_emoticons/default/smile.gif) Космос писал про кнопки стеклоподъемников, а не подогрева. В платы кнопок стеклоподъемников диоды впаиваются без сопротивлений, под сопротивления там отдельные места.
А вот в блоке кнопок попогрейки изначально - лампы стоят. В силиконовых патронах. У меня туда влезли только SMD-резисторы.

Или я что-то не допонял?

[sukan]

Космос писал про подъемники да но ссылку дал на все фото по подсветке. Найдите там фотку блока попогрейки, вцентре 2 лампы он поменял на диоды я спросил как туда уместить сопротивления и чем залито всё (IMG:style_emoticons/default/biggrin.gif) Недопоняли друг друга (IMG:style_emoticons/default/cool.gif)

[TCL]

Туда умещаются даже обычные сопроты, даже не смд-эшные. Но геморно, это есть. (IMG:style_emoticons/default/biggrin.gif)

[sukan]

Включил ювелира и тоже сделал диодную подсветку как у КОСМОСа + провёл свет в бардачок и заднюю пепельницу. Осталось сделать в кнопках стеклоподъёмников. Помогите определить полярность для диодов на платах. Если не сложно бросьте те же фотки и там пометочки сделайте пожалуйста!

Но геморно, это есть. (IMG:style_emoticons/default/biggrin.gif)

Это-да! час наверно размещл сопротивления с диодами, загинал ножки... потом ещё полчаса паял =) Но ведь работает же и на ура! (IMG:style_emoticons/default/happy.gif)

[Asdwarf]

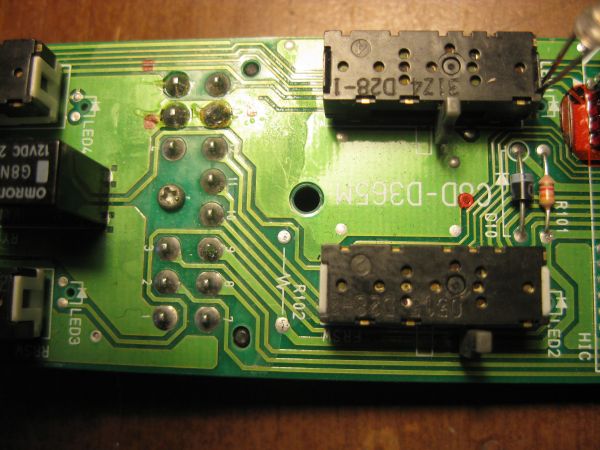

Помогите определить полярность для диодов на платах. Если не сложно бросьте те же фотки и там пометочки сделайте пожалуйста!

Собственно, в первом сообщении нарисовано все (IMG:style_emoticons/default/smile.gif)
(IMG:http://photofile.ru/photo/as78/115325829/middle/125406882.jpg)
На этом фото показана полярность, на плате тоже. Широкий конец треугольника - плюс, со стороны вершины - минус. На самом диоде плюс - длиннее.

[sukan]

Спасибо, а на водительской плате тоже есть таки пометки? На фото не могу разгледеть.

[Asdwarf]

Спасибо, а на водительской плате тоже есть таки пометки?

Да, конечно. Резистор зигзагом отмечен

[sukan]

Накосячил. Забыл откусить ножки диода и получил замыкание. Пара дорожек на плате перегорели. Подлежит восстановлению? Номер блока кто нибудь знает? Передняя правая дверь...

[Asdwarf]

Накосячил. Забыл откусить ножки диода и получил замыкание. Пара дорожек на плате перегорели. Подлежит восстановлению? Номер блока кто нибудь знает? Передняя правая дверь...

Думаю, если только дорожки - восстановимо.
А номер блока написан, имхо, на корпусе этого самого блока...

[sukan]

MN124993HAX2

нет такого на экзисте =)
Купил просто новый блок. 300р с разбора =)

[Asdwarf]

MN124993HAX2

у себя нашел MR587851

[sukan]

Ну всё, времени не было написать, закончил я! Рад - слов нет вобщем. Остается один вопрос: Можно ли в приборке стрелки отдельно подсветить? Сформулирую по другому: Раздельная ли подсветка у стрелок и самой приборке с шкалами оборотов и скорости? Хочу заменить цвет лампочки "D" с зелёного на голубой, ну и стрелки подсветить в тон. Можно или нет? Во как закрутил =)

[SSh]

Хочу заменить цвет лампочки "D" с зелёного на голубой

Если я правильно понял вопрос...
Не только D, но и каждый глазок АКПП имеет подсветку от отдельной лампочки, но цвет обусловлен не лампочкой, а закраской пленки. Так, что замена лампочки на голубую скорее всего ничего не даст.
Там стоят обычные (не цветные) лампы, в отличии от, например, лампочек подсветки крутилок.

[Asdwarf]

Сформулирую по другому: Раздельная ли подсветка у стрелок и самой приборке с шкалами оборотов и скорости?

Неа. Там по одному акриловому световоду на каждый прибор. Можно попробовать завести отдельную. я вот как раздобуду текстолита потоньше, буду колхозить как эти товарищи: http://www.pajero4x4.ru/bbs/phpBB2/viewtop...sc&start=30 девятый пост сверху.

[sukan]

ойой! С моими руками это невозможно... Буду ездить как есть... я-то думал там попроще всё =(

[Asdwarf]

Ну вот я наколхозил попроще для начала...Получилась такая фигня: http://forum.amadeus-project.com/index.php...post&p=9397

[Ghost]

поставил диоды, блин, не светятся, ни на пассажирской, ни на водительской двери. до кучи на водительской не реагирует на кнопку окускания и подъёма водительского стекла... тут правда кнопка скорее всего сместилась, так и есть...

диоды на 2.5В. резюк на 3к впаян.

[Titus]

В чем-то ошибсо..
Кстати, я тут думал и придумал.. В общем, жду три фирменные кнопки с окошечком - пойдут на пассажирские двери, в водительской, в принципе, хватит того, что одна основная светится, хотя, посмотрим (IMG:style_emoticons/default/wink.gif)

[Ghost]

я походу катод с анодом перепутал... редко паяю, запросто перепутаю...

[Titus]

Ничего страшного (IMG:style_emoticons/default/smile.gif) Но мог спалить диоды, проверь перед обратной впайкой.. Некоторые очень не любят переполюсовки.

[Ghost]

не, диодам повезло (IMG:style_emoticons/default/wink.gif)

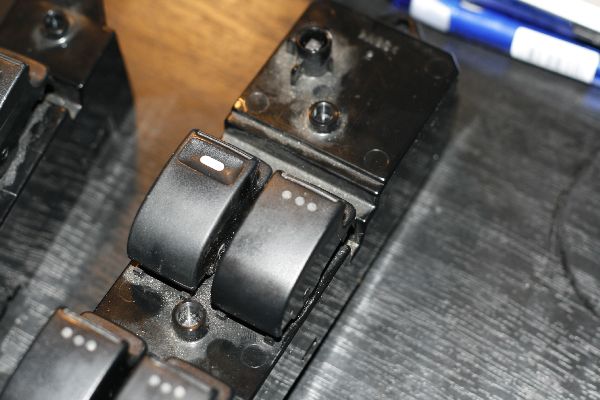

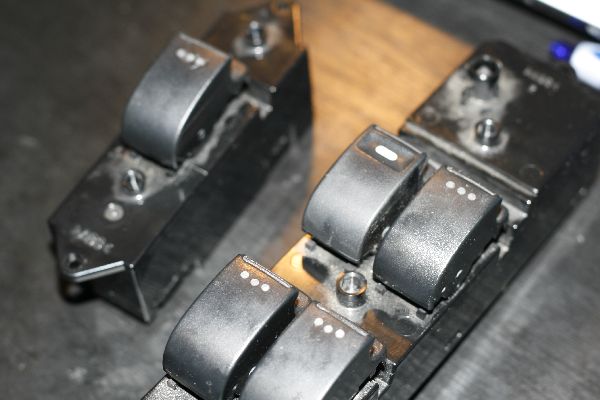

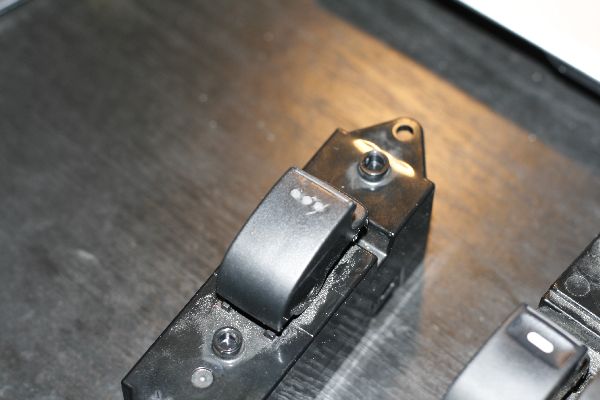

Вот что получилось:




Отверстия наполнялись пластиком из пластикового пистолета. Лучше бы конечно было найти кнопки уже готовые от водительских дверей...
Теперь сижу и думаю, можно ли было там что-то ещё доработать? (IMG:style_emoticons/default/wink.gif)

[Titus]

Ну вот я нашел, жду (IMG:style_emoticons/default/smile.gif)
В водительскую дверь, правда, решил не делать все кнопки с подсветкой, как имхо - одной хватит, остальные на ощупь (IMG:style_emoticons/default/wink.gif)

[Asdwarf]

Вить, по номеру? Подкинешь?

[Titus]

На разборке нашел несколько блоков (IMG:style_emoticons/default/smile.gif) По номеру - постараюсь узнать, не знаю, продаются ли они отдельно от блоков..

[Ghost]

на exist'е бьётся только целиком блок

[Titus]

Вот, видимо, так и есть.. Ибо, я кроме как на разборке нигде не мог найти такого (IMG:style_emoticons/default/smile.gif) Жду пока пришлют. Сверлить родные кнопки не хочу.. (IMG:style_emoticons/default/smile.gif)

[haris]

Отверстия наполнялись пластиком из пластикового пистолета.

Это не термопистолет, случаем? У меня такой есть (с прутками клея, который плавится и выдавливается). Если и им можно, то тоже заморочусь. Не стал до этого так делать из-за отсутствия геля для ногтей и специальной лампы... Как он (термоклей) просвечивается, нормально?

[Asdwarf]

На разборке нашел несколько блоков (IMG:style_emoticons/default/smile.gif) По номеру - постараюсь узнать, не знаю, продаются ли они отдельно от блоков..

Ааа...Да не, номер вряд ли будет. Эт ты что, 3 блока заказал чтоле???

[Titus]

Не, попросил наковырять только эти кнопки из блоков, у них несколько блоков валяется (IMG:style_emoticons/default/smile.gif)

[haris]

Да, бьются только блоками целиком. Кнопок отдельно тоже не нашел. На всякий случай, вот номера блоков
MN 124992 HA - Блок стеклоподъемников водительский
MN 124993 HA - Накладка двери на кнопку стеклоподъёмника правая
MN 124983 HA - Накладка на ручку двери задней

[Titus]

Сенк (IMG:style_emoticons/default/wink.gif)

[Ghost]

Отверстия наполнялись пластиком из пластикового пистолета.

Это не термопистолет, случаем? У меня такой есть (с прутками клея, который плавится и выдавливается). Если и им можно, то тоже заморочусь. Не стал до этого так делать из-за отсутствия геля для ногтей и специальной лампы... Как он (термоклей) просвечивается, нормально?

Да, он самый. просвечивает нормально. Я в каждую дырку по чуть чуть подавал, чтобы внутри кнопки клей появился. Когда высохло - просто по вафельному полотенцу кнопки растёр, излишки клея снялись и получилось как на фото.

[Asdwarf]

Эх. Я вот хочу себе на ДР подарить водительский блок рестайловый...
Придется переделывать подсветку...

[haris]

Да, он самый.

СПС. Как руки дойдут, сделаю подсветку на кнопках.

[Titus]

Так, приехали вчера кнопки. Точнее, 3 блока прислали с разборки - вытащил из них кнопки, светодиоды, резисторы, остатки блоков вышлю обратно на разборку (IMG:style_emoticons/default/biggrin.gif)
Кстати, кто разбирал водительский блок - видели место еще под одну кнопку? Снизу на плате написано Lock/Unlock - что это? Две дорожки от кнопки выходят сквозняком на разъем блока (IMG:style_emoticons/default/wink.gif)

[Испанский Лётчик]

видели место еще под одну кнопку? Снизу на плате написано Lock/Unlock - что это?

А это скорее всего для кнопки ц.з.

[Titus]

Ну там она одна, просто два положения, судя по всему - кнопка такая же точно, как на стеклоподъемниках - вверх-вниз. Вот тоже мыслей кроме цз нет.. (IMG:style_emoticons/default/smile.gif) Но интересно точно (IMG:style_emoticons/default/smile.gif)

[Испанский Лётчик]

А может это для кнопки закрытия всех стёкол (IMG:style_emoticons/default/blink.gif) Общая такая кнопочка. (IMG:style_emoticons/default/biggrin.gif)

[Titus]

Ну да. Третий вариант - электронная блокировка замков задних дверей - типа от детей (механическая есть, но может быть и электронная).

[Asdwarf]

С ОЧЕНЬ большой долей вероятности - это место под кнопку открывания-закрывания замков всех дверей.
Потому как конструктив кнопки получается идентичен кнопкам стекол. Т.е., дернул в Lock, двери закрылись и кнопка вернулась в нейтраль. С unlock'ом та же ситуация.
Правда, скорее всего, если кнопку туда и впаять, работать она не будет. (IMG:style_emoticons/default/sad.gif)
Да и с местом на накладке напряг...

[Titus]

Ну, надо будет проверить. В принципе, там просто перемкнуть две дорожки и потом две другие. Буду разбирать - гляну, есть ли в разъеме провода, идущие дальше. Насчет накладки - от любого US-лансера (IMG:style_emoticons/default/wink.gif)

[Yuriy_R]

я видел такую накладку на е-бэй, там кнопка блокировки... с меня чуть позднее фото!
можно протащить проводки с водительского рычажка "блокировки всех дверей",
кторый находится на ручке открывания дверей.

[Titus]

А, понял. В принципе, 0 смысла в таком.. (IMG:style_emoticons/default/smile.gif)

[Titus]

Сделал подсветку себе (IMG:style_emoticons/default/smile.gif)
Вот тут полный отчет (IMG:style_emoticons/default/smile.gif)
http://forum.amadeus-project.com/index.php?showtopic=1317

PS спасибо всем, кто сделал этот тред, участвовал в нем и помог в нем же советами (IMG:style_emoticons/default/wink.gif)

[Ghost]

Вот так вот у меня получилось. Добрались наконец-то руки сфоткать, правда на телефон.

[Titus]

Тоже симпатично (IMG:style_emoticons/default/wink.gif)

[Said 174]

Сегодня начинаю подсветку кнопок делать, две передние, водительская и пассажирская точно без разборки дверей снимаются?

[Asdwarf]

Точно. Тонким плоским подцепить накладку - и она снимается

[Said 174]

Ага, спасибо. А поточней как термопистолетом заливать вырезанные отверстия никто не просветит?

[haris]

Там придется изловчиться, потому что термоклей прилипает ко всему, чего коснется. Поэтому на поверхности кнопки могут остаться излишки клея, которые, не повредив поверхность кнопки, не убрать. Надо аккуратно выдавить его прямо в отверстие, чтобы над кнопкой остался не большой бугорок, а на поверхность кнопки не попало. Потом, когда клей застынет (пара минут), надо аккуратно лезвием (тем, что использовались в обычных бритвах) западлицо с поверхностью кнопки срезать этот бугорок. И еще, лучше много клея в отверстие не выдавливать - надо постараться, чтобы его слой был как можно тоньше.

[SSh]

Все верно, но на всякий случай небольшое дополнение - иногда этот самый бугорок целесообразнее оставить, скажем чтоб на ощупь распознавать нужную кнопку. Я для кнопки управления зеркалом сделал оба варианта, но потом оставил ту что без бугорка.
(IMG:http://forum.amadeus-project.com/uploads/monthly_12_2009/post-343-1259951867.jpg)

[knopik777]

Можно ли использовать эти выходы для подсветки допустим дверных ручек открывания? Выдержит ли по мощности если подцепить обычный светодиод? Единственное как я понял не будет светится если с водительской двери отключить стекло подъемники?

[Said 174]

Внутренние ручки открывания дверей у нас один клубень подсветил красными диодами, питание брал со свеклоподъёмников.Диодики спрятал в углубления ниш ручек.Смотрится интересно.

[Asdwarf]

Единственное как я понял не будет светится если с водительской двери отключить стекло подъемники?

Как раз не гаснут (IMG:style_emoticons/default/sad.gif) (

[STAS.ON]

А что бы поменять стоковый диод в водительском стеклоподъёмнике нужно выпаять старый и впаять новый диод? Резистор не нужно дополнительный впаивать?

[Mihail V]

Неа, я просто впаял красный прожектор на 3мм, теперь горит ярко! (IMG:style_emoticons/default/smile.gif)

[STAS.ON]

Спасибо за ответ.

[RoMbI4ka]

А вот интересует вопрос , если я светодиоды впаяю 12вольтовые , то мне нужно будет резистор впаивать в положенное место или там просто перемычку проволкой кинуть ???

[Senj59]

Я впаивал перемычку и 12 в светодиод. Уже год работают без проблем

[RoMbI4ka]

А вот интересует вопрос , если я светодиоды впаяю 12вольтовые , то мне нужно будет резистор впаивать в положенное место или там просто перемычку проволкой кинуть ???

Во спасибо будем приступать к апгрейду (IMG:style_emoticons/default/wink.gif)

[Bilan 007]

а где взять перемычку ? можно медную тонкую проволку? а диод такой же как и в пепелке уже с резисторами!!!

[DmitryVS]

А вот интересует вопрос , если я светодиоды впаяю 12вольтовые , то мне нужно будет резистор впаивать в положенное место или там просто перемычку проволкой кинуть ???

Если речь о водительской кнопке в одноименном блоке или подсветка в пассажирских блоках, то можно 12-вольтовые с простой перемычкой вместо резистора.
А в пассажирские кнопки водительского блока просто так 12-вольтовик ставить нельзя. Придется еще "соплей" к диодам навешать

[RoMbI4ka]

А вот интересует вопрос , если я светодиоды впаяю 12вольтовые , то мне нужно будет резистор впаивать в положенное место или там просто перемычку проволкой кинуть ???

Если речь о водительской кнопке в одноименном блоке или подсветка в пассажирских блоках, то можно 12-вольтовые с простой перемычкой вместо резистора.
А в пассажирские кнопки водительского блока просто так 12-вольтовик ставить нельзя. Придется еще "соплей" к диодам навешать

А по подробней можно ??

[DmitryVS]

А по подробней можно ??

У меня блок лежит на старой квартире - не скоро доберусь до него :-(
Попробую на пальцах:
в водительском блоке две цепи подсветки - водительская (распаяна с завода) и пассажирская (сэкономили), где три диода и один резистор должны быть подключены последовательно. Расчет токоограничивающего резистора тут уже приводили (можно найти калькулятор в интернете), а если Вы вместо обычных свтодиодов поставите 12В, по сути вы поставите последовательно три пары диодов со своими резисторами. Суммарное сопротивление этих резисторов будет значительно превосходить необходимое по расчету "чистых" светодиодов.

Выход геморойный - последовательное подключение трех диодов превратить в параллельное, т.е. средний диод подключить против схемы и к нему бросить проводками массу и +12В. Дорожки не резать, вместо предусмотренного конструкторами резистора поставить перемычку.

Выход человеческий - использовать обычные светодиоды и расчитанное сопротивление, не портя при этом красоты епонческой платы.

[SSh]

Для наглядности


LED2, LED3, LED4 - светодиоды подсветки пассажирских кнопок на водительском блоке, полярность подключения указана на плате. R102 - токоограничительный резистор.

[kadafii]

Я вот тоже на днях заморочился с подсветкой. Пока меня хватило только на водительскую дверь. Отверстия делал как Космос, продолговатые, только геля для ногтей в наличии не было. И пошла импровизация...
Пробовал ПВА (в процессе сушки оседает и приходится по нескольку раз добавлять по капельке сверху) - не понравилось. Клей Титан при сушке вспузырился и смотрелся отвратно. Суперклей в таком объеме сох очень медленно. В завершение был куплен термоклеевой пистолет и по методу Космоса с заклейкой скотчем заполнил отверстия. В процессе импровизации пришлось несколько раз зачищать края отверстий от неудачных опытов - отверстия теперь больше чем в водительском переключателе, поэтому его придется тож модернизировать.
Светодиоды ставил белые 5 мм. В отверстие они не помещаются, поэтому укоротил ножки (нижний край диода на уровне переключателя). Номинал резистора не помню, больше чем получается расчетом, но оказался маленьким - светят чересчур ярко, нужно будет поставить побольше. (IMG:style_emoticons/default/smile.gif)

Сообщение отредактировал kadafii - 11.1.2013, 18:02

[Titus]

Фотки бы, как в итоге получилось? (IMG:style_emoticons/default/smile.gif)
И, велкам на форум!

[SSh]

Расчетное значение для тока в 10 мА - 300 Ом, но конечно лучше чтоб светили не очень ярко.
Токооограничивающий резистор для светодиода подсветки водительской кнопки имеет номинал 4,3 кОм, т.е. ток через указанный светодиод равен 2...3 мА. Взяв это значение за основу можно рассчитать и R102. Для 2 мА - 1,5 Ком. Это наводит на интересную мысль - 12В светодиоды становятся таковыми при встраивании в светодиод резистора на 470 Ом. Т.е. если просто подпаять 3 таких светодиода и вместо резистора кинуть перемычку, то по идее должно светить так как надо - не очень ярко.
