Ремонт переключения режимов печки, Отчет, для тех у кого печка дует только в 4м режиме Опции

[san4ez87]

Добрый день всем, начну с того что, купил машину лансер 2006 года, и при перегоне в другой город по невнимательности обнаружил что печка работает только в 4м режиме, и эта проблема начала сильно раздражать уже после первого получаса езды, выключишь - холодно и окна потеют (февраль), включишь - жарко и шумно, не слышно ни двигателя ни музыки. В общем покопавшись на куче форумов нашел всего одну или две темы.
в общем нам понадобиться:
1-Ключ на 10 лучше накидной
2-Короткая крестовая отвертка
3-Паяльник
4-Прямые руки и полчаса свободного времени
Теперь описываю сие действие.
Сперва надо снять бардачок, для этого открываем его, слева и справа видим ограничители, нам нужен тот, который слева, его нужно за выступ подцепить либо отверткой, либо как сделал я - ногтем=)
Итак, бардачок снят, за ним мы видим металлическую пластину

и салонный фильтр, вот пластина то нам и нужна, за ней прячется виновник торжества.
Пластина с мозгами крепится на 3х болтах, откручиваем их ключом на 10, и сдвигаем вправо,отключать ничего не нужно, длины проводов хватает, и наблюдаем за ней провод с белым штекером, он то нам и нужен, если получится отключаем сразу, я отключал позже, ибо там неудобно двумя руками шарить, осторожно там острые кромки металла, я все руки исцарапал пока достал, в общем отключаем штекер, откручиваем резистор

размером со спичечный коробок, там два самореза, для этого используем короткую отвертку.
Вынимааем на свет божий, и смотрим внутрь сего девайса, и видим что одна дорожка, похожая на пластинку
отошла на ней остатки припоя, сам девайс НЕ РАЗБИРАТЬ, либо сломаете либо не соберете, а стоит он 3800руб. вооружившись паяльником прижимаем пластинку на место и прогреваем место пайки, даем остыть не отпуская, после чего отпускаем, проверяем надежность пайки шилом или чем нибудь подходящим, и идем собирать все обратно в такой же последовательности... Вуаля, Печка работает во всех режимах, ИТОГО: Денег 0 Руб Жопочасы 30 мин
Фото не мои=))) я делал в полной темноте с фонариком=)))

[Titus]

Спасибо огромное, полезный материал (IMG:style_emoticons/default/smile.gif)
А какая вообще функция сего резистора в системе отопления?

[san4ez87]

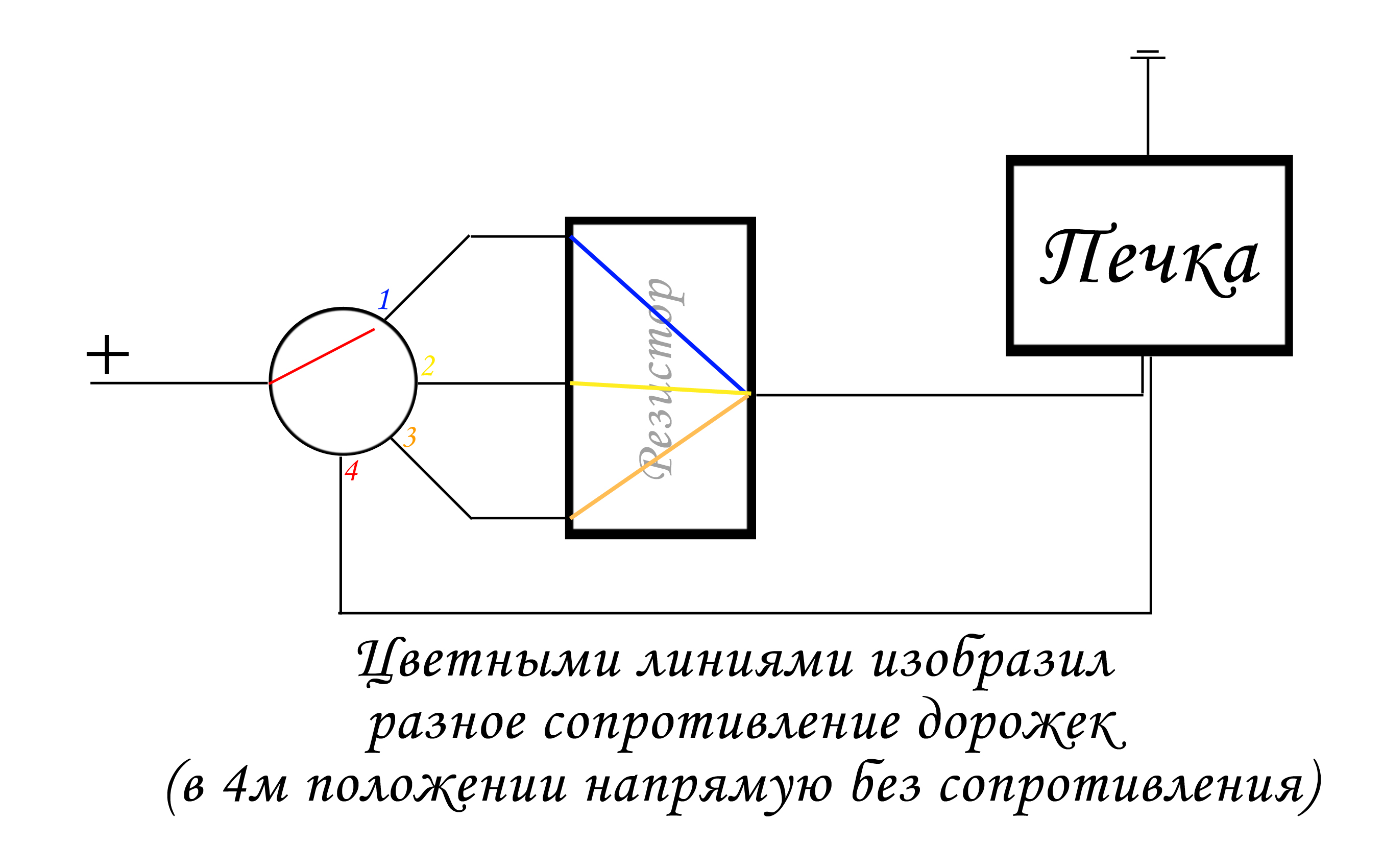

это просто 3 разные дорожки с разным сопротивлением, щас нарисую примерно схему

[Titus]

Ааа, понял (IMG:style_emoticons/default/smile.gif) Схемку было бы интересно (IMG:style_emoticons/default/smile.gif)

[SSh]

Схема есть в английском СМ (IMG:style_emoticons/default/wink.gif)

[san4ez87]

ну это я как сам придумал и на скорую руку накалякал в фотошопе=))))куда уж мне до разработчиков
кстати на девайсе написано DO NOT REPAIR=)))) ага, щас, против нас русских=)))

[Titus]

Все предельно понятно (IMG:style_emoticons/default/smile.gif) Я думал там умнее система, удивил (IMG:style_emoticons/default/smile.gif)
Спасибо еще раз!

Сергей, не думал просто, что оно аж отдельным блоком стоит (IMG:style_emoticons/default/smile.gif)

[SSh]

Честно говоря, не думал, что резистор печки у нас такой как-бы сказать... хилый что-ли? У друга на БМВ, пятерке, резисторы в палец толщиной, на медном ребристом теплоотводе, плюс установлены перед радиатором. Когда один из них у него сгорел я намотал нихромовой проволокой диаметром 2 мм, 2 катушки в параллель, чтоб держали ток. А если покупать, то стоят такие 60...70 евро...
На EasyElectronics была тема как заменить эти резисторы активной нагрузкой, но насколько помню - почему-то заглохла

[san4ez87]

Честно говоря, не думал, что резистор печки у нас такой как-бы сказать... хилый что-ли?

Как я понял этот резистор он своей открытой частью воткнут в воздуховод, как мне кажется изи за перепадов температур и конденсата пайка окисляется и становится хрупкой вот и отваливается, могли бы на болт присобачить, япошки блин

[SSh]

Я вообще не могу понять смысл регулировки скорости вращения посредством резисторов. (IMG:style_emoticons/default/blink.gif) Гораздо лучше было-бы прикрутить какой-нибуть ШИМ. Но... может есть какие-нибуть ньюансы в пользу именно такой (резисторной) регулировки?

[Titus]

Вот да, удивительно (IMG:style_emoticons/default/smile.gif) Честно говоря, реально удивило (IMG:style_emoticons/default/smile.gif)

[san4ez87]

можно было вообще реостат поставить=) типа как ручку громкости крутить=)

[Titus]

Ну, реостат искрить начнет, рано или поздно, но, в целом да (IMG:style_emoticons/default/smile.gif)
Может быть, греющимися резисторами они думали улучшить эффективность обогрева воздуха? (IMG:style_emoticons/default/smile.gif)

[SSh]

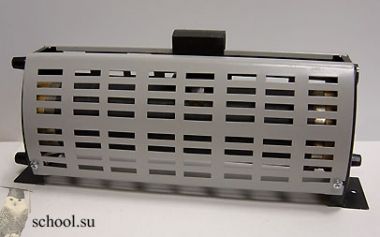

Запросто (IMG:style_emoticons/default/wink.gif) Но в этом случае точно нужен ШИМ. А то реостат придется ставить примерно такой (IMG:style_emoticons/default/biggrin.gif)

[san4ez87]

вот это Огоооонь (IMG:style_emoticons/default/happy.gif) я такой реостат в бардачок как раз поставлю, или вместо пассажирского сиденья (IMG:style_emoticons/default/laugh.gif)

[Titus]

(IMG:style_emoticons/default/biggrin.gif)

[SSh]

Кстати, вопрос - схема схемой, но без номиналов она не всегда поможет... Не замерил-ли ты случаем эти самые номиналы? Хотя, если брать в качестве ориентира БМВ-евсие - они на доли Ома, не всяким омметром и измерить можно...

[Titus]

Кстати, тоже хороший вопрос.

[SSh]

Нашел в мануале...
Между контактами 2 и 4 - 2,54 Ом
1 и 2 - 1,24 Ом
2 и 3 - 0,6 Ом
Таким образом, первый резистор (по схеме - слева направо) 0,6 Ом, второй - 0,64 Ом, третий - 1,3 Ом

[Titus]

Спасибо (IMG:style_emoticons/default/smile.gif)
