ASX-зеркало с экраном + камера на IX, питание через зеркало Опции

[Asdwarf]

Привет маньякам.
В общем, случайно увидев инфу про чудо-зеркало от ASX/OutXL/Pajero, захотелось и мне поставить.

Зеркало уже приехало, камера едет.
Почитав отчеты по установке, выяснил, что зеркало умеет питать камеру ЗВ. В этом случае не надо привязываться к фонарям ЗХ, где у меня уже висит парктроник.
НО нюанс в том, что питание это рассчитано на родную камеру (от 9 до 15К денег (IMG:style_emoticons/default/smile.gif) ) и выдает 6,6В...

И в связи с этим, у меня вопрос: а что если завести питание на камеру через 6-вольтовое реле?
Надо ли что-то мудрить в цепь удержания реле?
Там ведь ток удержания очень маленький, не поломается ли выход питания с зеркала?
Ток питания камеры же не должен быть больше 5А?

Может, даже кто и реле конкретное посоветует? (IMG:style_emoticons/default/smile.gif)

[Titus]

Я бы не брал питание с зеркала, взял бы питание с провода ЗХ, если смущает общее потребление лампами, парктроником и камерой - то лучше вот именно туда реле, и камеру включать через него - так и разумнее и надежнее, чем искать 6 вольтовое реле и коммутировать им питание (IMG:style_emoticons/default/smile.gif)

[haris]

А зачем реле еще вешать на лампы заднего хода, какой смысл? Камера и так мало тока потребляет, так что для преда ламп заднего хода эта камера будет почти незаметна.

[Titus]

Лампы, камера, парктроник.. Хрен знает (IMG:style_emoticons/default/smile.gif)

[haris]

Основной потребитель в этой троице - это лампы. Парктроник и камера жрут копейки. Запаса по амперажу на предах вполне должно хватить.

[Asdwarf]

Я даже не из-за нагрузки хотел бы так сделать.
Хочется использовать всю функциональность зеркала (IMG:style_emoticons/default/smile.gif)
Типа, включаешь заднюю, на зеркало приходит сигнал ЗХ (где-то у магнитолы, вроде, есть), зеркало выдает с 11-12 контактов 6.6В, замыкает реле, которое коммутирует 12В питание самой камеры. Чем плохо? (IMG:style_emoticons/default/smile.gif)

Кстати, Вить, в качестве разъема подходит штекер от климатической панели ASX и штекер иммобилайзера с Х-а. (IMG:style_emoticons/default/smile.gif)
Вот тока где его достать - я хз...

[Titus]

Смысл задействовать функционал зеркала в данном случае, если это можно сделать безопаснее и в обход? (IMG:style_emoticons/default/wink.gif)
Ильгиз, в теории да, на практие - такие вещи лучше промерять по потреблению, камеры тоже бывают разные - с подсветкой и тп.

По штеккерам - это хорошо, но, где достать их - это ключевой момент.

[haris]

Ну промерять потребление никогда не помешает. Только даже если на камере будет висеть подсветка, то она же светодиодная и много все равно не жрет.
По идее, шестивольтовые релюшки же есть в продаже. Коммутировать силовые контакты под 12 вольт они тоже могут, там только управляющая катушка на 6в. Так что, если есть желание, то можно и так сделать, но проще было бы просто повесить на лампы заднего хода и не заморачиваться. Хозяин-барин, в принципе... (IMG:style_emoticons/default/wink.gif)

[jetpaul]

А что за зеркало и сколько стоит? Видел вариант от 10-го.

[Asdwarf]

Зеркало от ФЫЧа или Паджеры. С экраном и видеовходом.
Зеркало стоит 3К.
В Ланс 9 встает на родное крепление.
Номер забыл, дома посмотрю

[ra3vgv]

от 10 оно и есть. Я вот тоже хочу прикупить,только пока камеру не знаю какую приспособить. и разъемы нада подобрать от чего подходят.

[Onega]

ПИСАЛ НА ДРАЙВЕ. Пошел к нашему сисадмину, порылся у него в ящике с хламом, нашел какой-то разъем 16-ти пиновый. Отпилил 4 пина. Встал как родной. Сиадмин сказал, что это был разъем из сервака. По ширине разъем влез идеально, а по толщине он ессно у'же дыры в зеркале. Ну стандартной он ширины для разъема в 2 ряда . Вот и всё. Искать разъем от АСХ - дело неблагодарное... Я это понял когда искал разъем для задней ПТФ нашего ланса. Хрен найдешь. Они все разные.

Зеркало купил за 2650.

[Titus]

У нас на радио-рынке полно разъемчиков, я брал один 2-контактный, второй 3-контактный, больше там ничего и не нужно (IMG:style_emoticons/default/wink.gif)
Эти же разъемы используются в обычных компах - для подключения матери проводками в корпусе.

[cooler.nvkz]

Хочется использовать всю функциональность зеркала

смысл городить огород проводов и релюшек и заводить питание камеры в зеркало только в одном случае - штатная возможность включать заднюю камеру без включения задней передачи...

PS: номер зеркала - 7630A049 или 7630A057....

[konog]

А распиновку можете скинуть зеркала с моником?
Уже нашел может кому нужно?? На НИКО цена зеркала была 600 грн.

Эскизы прикрепленных изображений



[Onega]

[Nikola86rus]

Я когда цеплял камеру ЗХ к магнитоле не заморачивался, питание на камеру взял с подсветки номера т.к габариты включены постоянно и сигнальный взял с лампы ЗХ и тоже куча аппаратуры понатыкано включая вышеупомянутые парктроники, просто лампы диодные стоят и все выдерживает.

[Engender]

Номерок у зеркала то какой?

[Onega]

7630A057 MITSUBISHI
Зеркало внутрисалонное

[Engender]

Хм... Минимальная цена в известном магазине 11600...

[Серый82]

Чёт оно нифига не три тысячи стоит (IMG:style_emoticons/default/smile.gif)

[Asdwarf]

В автодоке еще остались по 3К, налетай.

Хотя...дата обновления стоит ноябрь (

[Onega]

2 минуты назад для меня в атодоке оно стоит уже 2962 из Германии со сроком 17 дней. Именно там я и брал. Правда за 2650.

Второй номер этого зерцала 7630A049

[Onega]

на ебее эти зеркала с автозатемнением 180 бакинских комиссаров и 155 без автозатемнения.

Например: http://www.ebay.com/itm/170849239241

[konog]

Люди позвоните оффициалам и спросите сколько оно у них стоит, бо в Киеве на НИКО порядка 700 грн

[Onega]

У официалов это зеркало стоит 30-35 килорублей. Я с этого начинал поиски (IMG:style_emoticons/default/laugh.gif)

[DmitryVS]

А может нужно сделать решение в стиле SSH ?
Делаем элементарную плату, на самом простом 8-ногом PIC-контроллере: на вход сигнал ЗХ и кнопку принудительного включения камеры, на выход - питание камеры. В прошивке обязательно реализовать 20-30 секундную задержку вЫключения камеры после выключения ЗХ, "игнор" короткого включения фонарей ЗХ при переводе из драйва в паркинг.
Цена вопроса не более 200руб.
Может даже просто взять упрощенный вариант автомата управления боковым зеркалом заднего вида, только чуть-чуть подправить прошивку?!

[budn_vl]

... на вход сигнал ЗХ и кнопку принудительного включения камеры, на выход - питание камеры.
... реализовать 20-30 секундную задержку вЫключения камеры после выключения ЗХ, "игнор" короткого включения фонарей ЗХ при переводе из драйва в паркинг.

За исключением " "игнор" короткого включения фонарей ЗХ при переводе из драйва в паркинг" ( у меня MT) делаю на обычной логике 4093 (1561ТЛ1) + транзисторный ключ. На макете проверил - все ОК. Доделаю печатную плату (25 х 50 мм) и буду устанавливать. Если у кого есть интерес, то схему и печатку выложу.

[Titus]

Конечно, есть интерес (IMG:style_emoticons/default/smile.gif)

[budn_vl]

Конечно, есть интерес (IMG:style_emoticons/default/smile.gif)

OK! Схема, правда, от руки нарисована. Печатка в SprintLayout, надо разобраться как прикрепить файл к сообщению.

[Titus]

.rar решает (IMG:style_emoticons/default/wink.gif)

[budn_vl]

Обещанное:
Схема. При указанных номиналах RC задержка на выключение ~20с.

(IMG:http://budn-vl.users.photofile.ru/photo/budn-vl/4170897/xlarge/101634656.jpg)

Печатка + схема

 Timer_OFF.rar ( 2,32 мегабайт ) Кол-во скачиваний: 353


P.S. Прошу проверить все ли доступно, при необходимости повторю.

С наступившим Старым Новым Годом!

[Onega]

20 СЕК, имхо, слишком много.. даже оооочень много. или я чего не понял? задержка на ВЫключение? или на включение? Когда через R перескакиваешь при включении D?

[budn_vl]

20 СЕК, имхо, слишком много.. даже оооочень много. или я чего не понял? задержка на ВЫключение? или на включение? Когда через R перескакиваешь при включении D?

В схеме реализована задержка на ВЫКЛЮЧЕНИЕ камеры эаднего вида, т.е. при выключении ЗХ камера отключится через 20 с, делал для МТ, если 20 с много, уменьшай резистор 220к или конденсатор 100 мкФ.

[Onega]

тогда в чем прикол? зачем нужна рабочая камера после выключения ЗП? при маневрировании туда-сюда?

[budn_vl]

тогда в чем прикол? зачем нужна рабочая камера после выключения ЗП? при маневрировании туда-сюда?

Прикол в том, что мне эта функция нужна. Вы уже установили камеру? Такой потребности нет?
Если дополнительно необходима задержка на ВКЛЮЧЕНИЕ, то последовательно с VD3 нужно поставить резистор, его величина и будет определять задержку.

[Onega]

Не стоит начинать общение на форуме в такой тональности, уважаемый budn_vl.

[budn_vl]

Никого обидеть не хотел

[DmitryVS]

тогда в чем прикол? зачем нужна рабочая камера после выключения ЗП? при маневрировании туда-сюда?

Именно для парковки туда-сюда
На фольксе, бмв такая фича есть, длительность задержки устанавливается дилерским оборудованием.
У товарища на пассат-цц, задержка около 20сек
На микроконтроллере еще можно реализовать триггерное управление камерой: например досрочное отключение

[dmitrij_b]

Как человек пользующийся камерой заднего вида, могу подтвердить, что иногда возникает желание, чтобы камера еще чуть поработала после отключения заднего хода. Так что, по моему, задержка отключения, фича вполне полезная.

[budn_vl]

Собранная плата задержки выключения камеры заднего вида (Timer_OFF)

(IMG:http://budn-vl.users.photofile.ru/photo/budn-vl/4170897/xlarge/101674510.jpg)

(IMG:http://budn-vl.users.photofile.ru/photo/budn-vl/4170897/xlarge/101674511.jpg)

[Asdwarf]

Все-таки, пока не приехала камера, не дает мне покоя мысль сделать включение камеры через штатные цепи зеркала и реле...
Не говорите "зачем" и "можно же сделать проще" (IMG:style_emoticons/default/smile.gif)

Нужна конструктивная критика такой схемы, чем плохо конкретно.

[Titus]

Поставил себе вторую камеру, работает на салонное зеркало, описываемое в данной теме, питание для камеры банально с сигнала заднего хода взяли. Работает потрясающе (IMG:style_emoticons/default/smile.gif)

[Слава]

Заказала и я себе сегодня такое же зеркало, цена 2 981, сроки доставки 28-33дн.

[ra3vgv]

Где заказываете? у меня где не гляну цена космас

[Onega]

автодок. поставка из Бундосии.

З.ы. Пришла камера!!!! Народ, +12 на зеркало откуда лучше /удобней тянуть?

[Titus]

Мне друзья в Киеве помогли (IMG:style_emoticons/default/smile.gif) Камеру с eBay заказывал (IMG:style_emoticons/default/smile.gif)

[Asdwarf]

Говорят, сегодня тоже пришло уведомление про камеру... Заказывал такую же, как у Дмитрия_Б

[Слава]

Где заказываете? у меня где не гляну цена космас

Ростов-на-Дону сайт "автото"

[Titus]

budn_vl, красиво и аккуратно сделано (IMG:style_emoticons/default/smile.gif)

[budn_vl]

budn_vl, красиво и аккуратно сделано (IMG:style_emoticons/default/smile.gif)

Спасибо!

[budn_vl]

Народ, +12 на зеркало откуда лучше /удобней тянуть?

Питание +12В на зеркало брал с разъема С-212 конт.5 (штатный предохранитель №4 круиз-контроль). См.схему

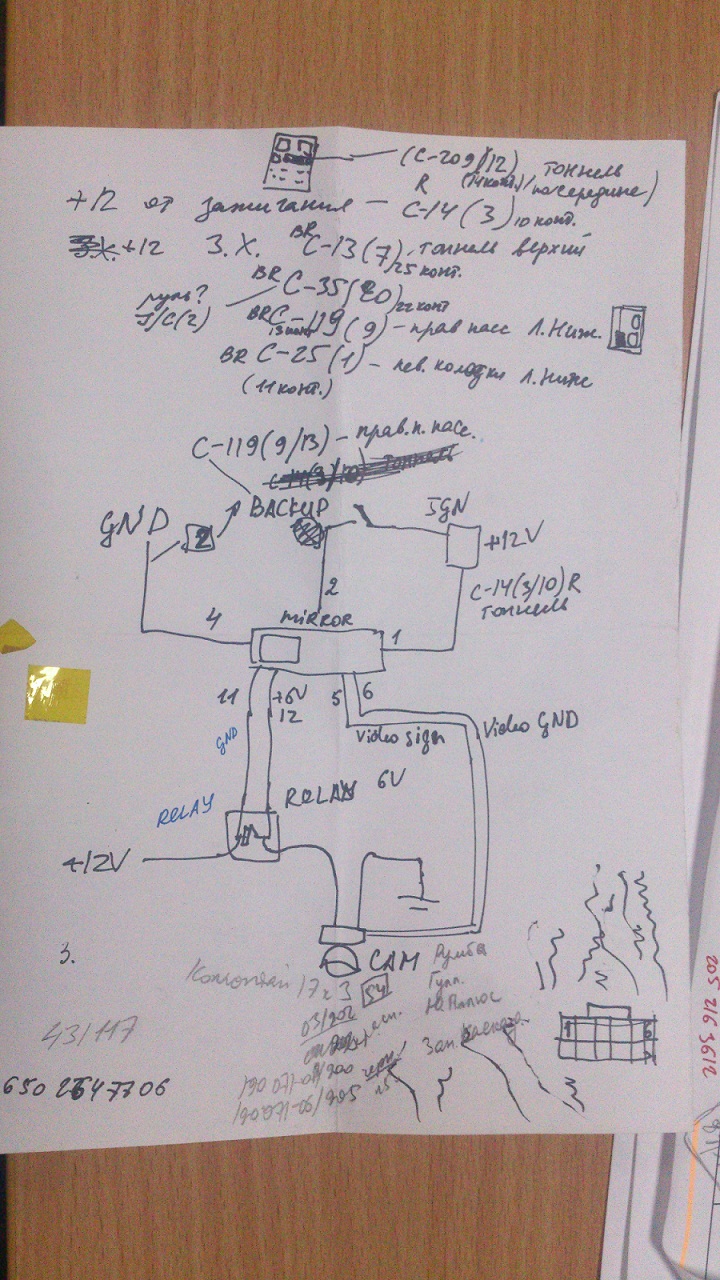

Схема подключения допов

Примечание:
Схема не учитывает Timer_OFF и вкралось лишнее подключение на корпус в подсветке замка зажигания.

Сигнал заднего хода удобно подключать на разъеме С-25 контакт 1, коричневый провод. Разъем расположен за пластиковым кожухом возле левой ноги водителя. На фото черный разъем, контакт - справа верхний. Фото не мое, сделано при установке круиза. С него запитывал и камеру заднего вида, тянул провода под пластиковыми порогами, плату Timer_OFF планирую разместить возле разъема под кожухом, все провода у меня там уже есть.

(IMG:http://budn-vl.users.photofile.ru/photo/budn-vl/4099285/xlarge/101429095.jpg)

[Engender]

Друзья, где бы все таки найти штатный разъем для зеркала? Есть может номерок? Чтобы было так сказать ТРУ (IMG:style_emoticons/default/smile.gif)

З.Ы. Онегыч (IMG:style_emoticons/default/drinks.gif) (IMG:style_emoticons/default/wink.gif)

[Asdwarf]

Номера даже на нем самом нету, как говорят.
Подходит разъем от климата аутового, кажись.
В аут-клубе по 500 барыжат разъемами (IMG:style_emoticons/default/smile.gif)
В Мск, вроде.

[Titus]

Егорыч, я находил - разъемы отдельно не попадались, там идет кусок проводки, так называемый roof-wire от ASX, так вот стоит он чуть больше 100 баксов (дороже зеркала).. (IMG:style_emoticons/default/smile.gif)

[Palex]

Больше 2-х месяцев на полочке в гараже пылилось данное зеркало рядом с камерой. Вчера дошли руки и до него.
Шлейф взят со старого корпуса, провода подключения на маму, 4pin на питание + 2pin на видео.
Все заинсталлено, запитано от замка, заодно туда же, к зеркалу, вывел питание на регистратор. Сигнал ЗХ на зеркало взято с С-25, на камеру из жгута на задний фонарь. Все работает аки часики.

Единственное, сетка камеры не совсем попадает в размер. Ну, от китая ничего сверхестественного и не ожидалось. (IMG:style_emoticons/default/smile.gif)

[ra3vgv]

Мужики,никто не продает такое зеркало случаем?

[AKStyle]

Зафотайте хоть кто-нибудь, что у вас получилось (IMG:style_emoticons/default/smile.gif)

[Palex]

Зафотайте хоть кто-нибудь, что у вас получилось (IMG:style_emoticons/default/smile.gif)

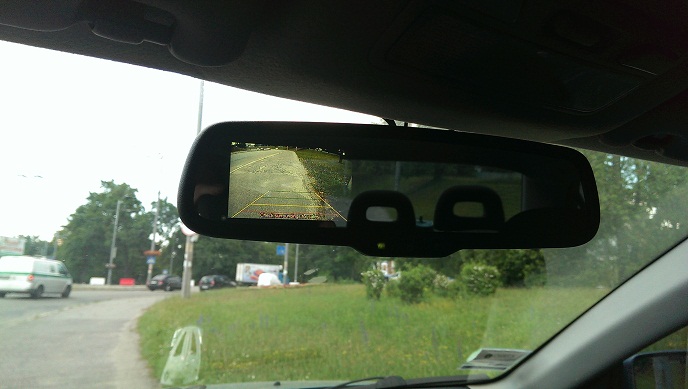

Ну, где-то вот так:

[cooler.nvkz]

круто то как... (IMG:style_emoticons/default/smile.gif)

[AKStyle]

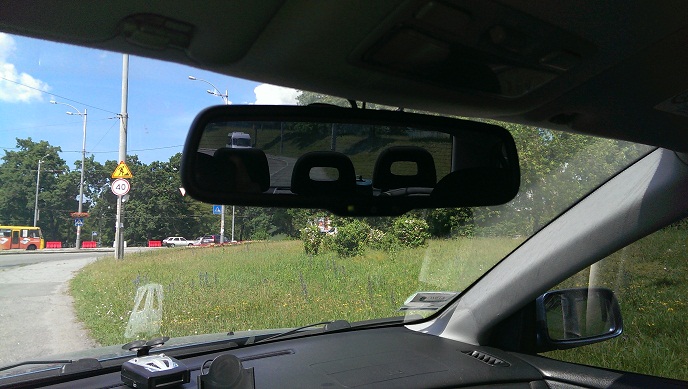

Вообще красота (IMG:style_emoticons/default/good.gif) Экран в выключенном состоянии не видно?

[Titus]

Неа, не видно (IMG:style_emoticons/default/smile.gif) Только, если специально светить ярким фонариком под разными углами в зеркало - будет видно, что там есть что-то еще.
Никак не сделаю фотки своего.. (IMG:style_emoticons/default/smile.gif)

[Tungus]

Зафотайте хоть кто-нибудь, что у вас получилось (IMG:style_emoticons/default/smile.gif)

Ну, где-то вот так:

Как камера называется, модель какая, где покупали. Очень жду.

[Titus]

Да, зеркало - бомба (IMG:style_emoticons/default/smile.gif)

[Palex]

Как камера называется, модель какая, где покупали. Очень жду.

Камера вот эта, там же и покупалась. Из плохого - шарик камеры плохо фиксируется в обойме. Решено кардинально, после того, как камера была окончательно сориентирована по месту, в обойму набил эпоксилин. Гарантированная фиксация. (IMG:style_emoticons/default/smile.gif)
Правда, окончательная, больше ее не повернуть. (IMG:style_emoticons/default/smile.gif)

[LancerZ]

О, уже зеркало забекпортили в 9-й лансер (IMG:style_emoticons/default/smile.gif) .

[Titus]

Весьма давно уже (IMG:style_emoticons/default/wink.gif)

[AKStyle]

Вить, ты там отчет обещал на эту тему. Не томи уже, интересно ведь (IMG:style_emoticons/default/smile.gif)

[Titus]

Сделаю-сделаю, правда, там ничего "этакого" - поставили и все (IMG:style_emoticons/default/smile.gif)

[Palex]

Друзья, а кто может дать распиновку остальных 4-х пинов в зеркале? Они пустые, или сигнальные?
Просто есть подозрение, что там может быть выход сигнала переднего датчика света, встроенного в зеркало.

[Shadow]

С зеркалом от ASX халява кончилась (IMG:style_emoticons/default/sad.gif) (IMG:style_emoticons/default/sad.gif)

Mitsubishi 7630A057 - Зеркало заднего вида внутрисалонное - 10 445,80р.

[Onega]

тут на сайте продают дешевле

[Radiorevers]

Добрый день. подскажите кто в курсе у кого можно приобрести данное зеркальце? Спасибо.

[Onega]

смотри тут. Парень еще не продал. http://forum.amadeus-project.com/index.php...%F0%EA%E0%EB%EE

[alex3411]

Привет маньякам.
В общем, случайно увидев инфу про чудо-зеркало от ASX/OutXL/Pajero, захотелось и мне поставить.

Зеркало уже приехало, камера едет.
Почитав отчеты по установке, выяснил, что зеркало умеет питать камеру ЗВ. В этом случае не надо привязываться к фонарям ЗХ, где у меня уже висит парктроник.
НО нюанс в том, что питание это рассчитано на родную камеру (от 9 до 15К денег (IMG:style_emoticons/default/smile.gif) ) и выдает 6,6В...

И в связи с этим, у меня вопрос: а что если завести питание на камеру через 6-вольтовое реле?
Надо ли что-то мудрить в цепь удержания реле?
Там ведь ток удержания очень маленький, не поломается ли выход питания с зеркала?
Ток питания камеры же не должен быть больше 5А?

Может, даже кто и реле конкретное посоветует? (IMG:style_emoticons/default/smile.gif)

а камеру где брал?как называется?

[Asdwarf]

Камеру брал на e-bay.com
В истории покупок не сохранилась, но была вот такая: http://www.ebay.com/itm/CCD-HD-Night-visio...=item2ecb47c889

Еще такая же: http://www.ebay.com/itm/New-Car-Rearview-B...=item5aff7d0e3c

[sett]

Всем привет, есть кто живой в теме?

[Titus]

Привет, что интересует? (IMG:style_emoticons/default/smile.gif)

[sett]

Привет, что интересует? (IMG:style_emoticons/default/smile.gif)

Подключил вчера зеркало, в разъем, как на фотке на 3й странице, туда же подключил и камеру. Интересует, полностью ли обесточивается эта цепь без ключа зажигания? И еще, почему-то камера (или и зеркало тоже) включается с задержкой в 2 секунды примерно.

[sett]

И кстати, камера работает от одного плюсового провода, масса не подключена))

[Titus]

Полностью ли обесточивается - всегда можно проверить тестером.
По задержке - скорее всего, камера такая, массу к ней тоже стоит подключить (IMG:style_emoticons/default/smile.gif)

[sett]

Полностью ли обесточивается - всегда можно проверить тестером.
По задержке - скорее всего, камера такая, массу к ней тоже стоит подключить (IMG:style_emoticons/default/smile.gif)

Насчет обесточки непонятно. Зеркало и камера работают только при зажигании и включенном зх. А тестер показывает что-то.

[Titus]

Что именно показывает тестер?

[sett]

Что именно показывает тестер?

Вольты по нулям, а амперметр непонятно, что-то показывал. От коричневого провода и до массы. Я думаю, это ерунда, т.к. на зеркаледаже не горит светодиод, пока не включишь заднюю.

[Titus]

Если вольты по нулям - значит полностью обесточивается, не переживайте (IMG:style_emoticons/default/wink.gif)

[sett]

Если вольты по нулям - значит полностью обесточивается, не переживайте (IMG:style_emoticons/default/wink.gif)

Ок! Спасибо! )) я смотрю, форум не очень активный? Я тут давно, но как гость.

[Titus]

Пожалуйста (IMG:style_emoticons/default/smile.gif)
Активность форума зависит от всех его посетителей (IMG:style_emoticons/default/smile.gif)
