Помогите опознать деталь на видеокарте, Как называется и что-это Опции

[Stager04]

Видео карта Sapphire HD 7850
В процессе эксплуатации была утеряна деталь, похожая на транзистор (могу ошибаться) как была утеряна- тайна покрытая мраком.
Если исходить из аналогии то рядом с утерянной деталью располагаются однотипные детали с маркировкой W1A и цифрой 22 перевернутой на бок на фото видно, что это за деталь ?
Думаю починить самому или куда отдать?


Очень хочется поиграть в танки.

(IMG:http://img-fotki.yandex.ru/get/9765/36844384.1/0_a8f9f_8766e43e_L.jpg)
(IMG:http://img-fotki.yandex.ru/get/6709/36844384.1/0_a8fa0_fc013ae_L.jpg)

[SSh]

Вообще-то руководствоваться маркировкой на SMD самое неблагодарное дело, т.к. каждый маркирует как ему вздумается.
Но вообще это general purpose транзистор


P.S. На фото ничего не видно...

[ra3vgv]

а покрупнее нет фотки? А так то судя по фотке транзистор какой то скорее всего.

[Stager04]

Покрупнее фотку скину из дома, а другой маркировки кроме как SMD и нету.

[Stager04]

Спасибо, щас буду в хламе ковыряться, искать МП38 (IMG:style_emoticons/default/biggrin.gif)

[SSh]

МП38 германиевый (IMG:style_emoticons/default/wink.gif)

[SSh]

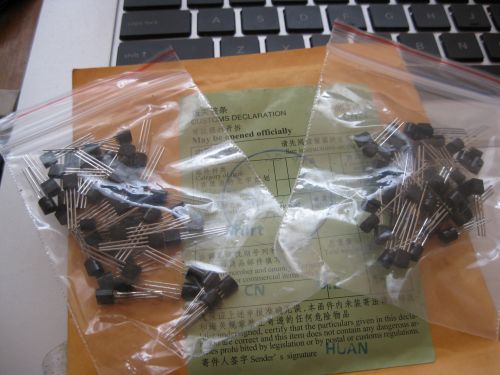

По странному стечению обстоятельств только что получил выписанные дней 20 назад транзисторы 2N3904, являющиеся DIP аналогом обозначенного выше транзистора. Плюс комплементарные 2N3906 (IMG:style_emoticons/default/smile.gif)

[Stager04]

Я думаю, что 2N3904 найти гораздо проще чем оригинал "залипушку"

[SSh]

Это транзистор широкого применения, так, что подойдет любой соотв. структуры, даже, напр, отечественные КТ3102. Вот только надо точно выяснить транзистор-ли отсутствует или какая другая деталька...

[Stager04]

По странному стечению обстоятельств, когда ехал домой думал, а не впердолить ли туда КТ3102, мистика (IMG:style_emoticons/default/biggrin.gif)

[SSh]

(IMG:style_emoticons/default/biggrin.gif)
Надо иметь в виду, что цоколевки КТ3102 и 2N3904 не совпадают. В первом случае, если смотреть на плоскую сторону и выводы вниз, слева направо КБЭ, во втором ЭБК

[RN6LEA]

Это она же?

Прикрепленные изображения



[RN6LEA]

Можно любого подходящего донора паять подходящей структуры и цоколёвки.А так и диоды в таких корпусах тоже есть.

[Stager04]

Она, она !!!!!
мне эта видеокарта попала в руки после того как, человек сдал ее в гарантийный отдел компьютерного магазина, провели экспертизу - сказали механическое повреждение (нет детали).
Вот только меня терзают смутные сомнения насчет этой поломки.
Владелец карты жаловался на артефакты на экране монитора, заливку всей картинки синим цветом, вот собственно с этим он в гарантию и обратился.
Судя по описанию этого транзистора он переключающий, да и расположен рядом с разъемом кулера. Как он может влиять на изображение ?
ИМХО: на гарантии скорее всего просто ткнули отверткой в этот транзистор, что-бы карту не менять и не возвращать деньги. ИМХО проверю как куплю транзистор.
