SSh
сообщение 21.2.2010, 16:47
Сообщение #1


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 7049
Регистрация: 3.6.2009
Из: Армения
Вне форума
Авто: Lancer IX, AT

Репутация:   265


Давно хотел поставить электромеханическую открывашку, даже актуатор купил, но никак руки не доходили. После того как подключил к сигнализации ключик (на его торце 3-я на кнопка - как раз для багажника) желание стало непреодолимым. На NLC видел отчет о установке, но раскручивать чего-либо не хотелось. Кроме того, не понравилась жесткая связка стержней с замка открывания багажника и вновь устанавливаемого актуатора. Поэтому решил сделать попроще. Укрепив актуатор на идущую в комплекте планку разметил и просверлил отверстия и установил конструкцию. На шток актуатора предварительно закрепил тросик диаметром прибл. 1мм. Протянув тросик к механизму открывания просто сделал на конце петлю и накинул её на штырек, за который тянет штатный стержень. И все....

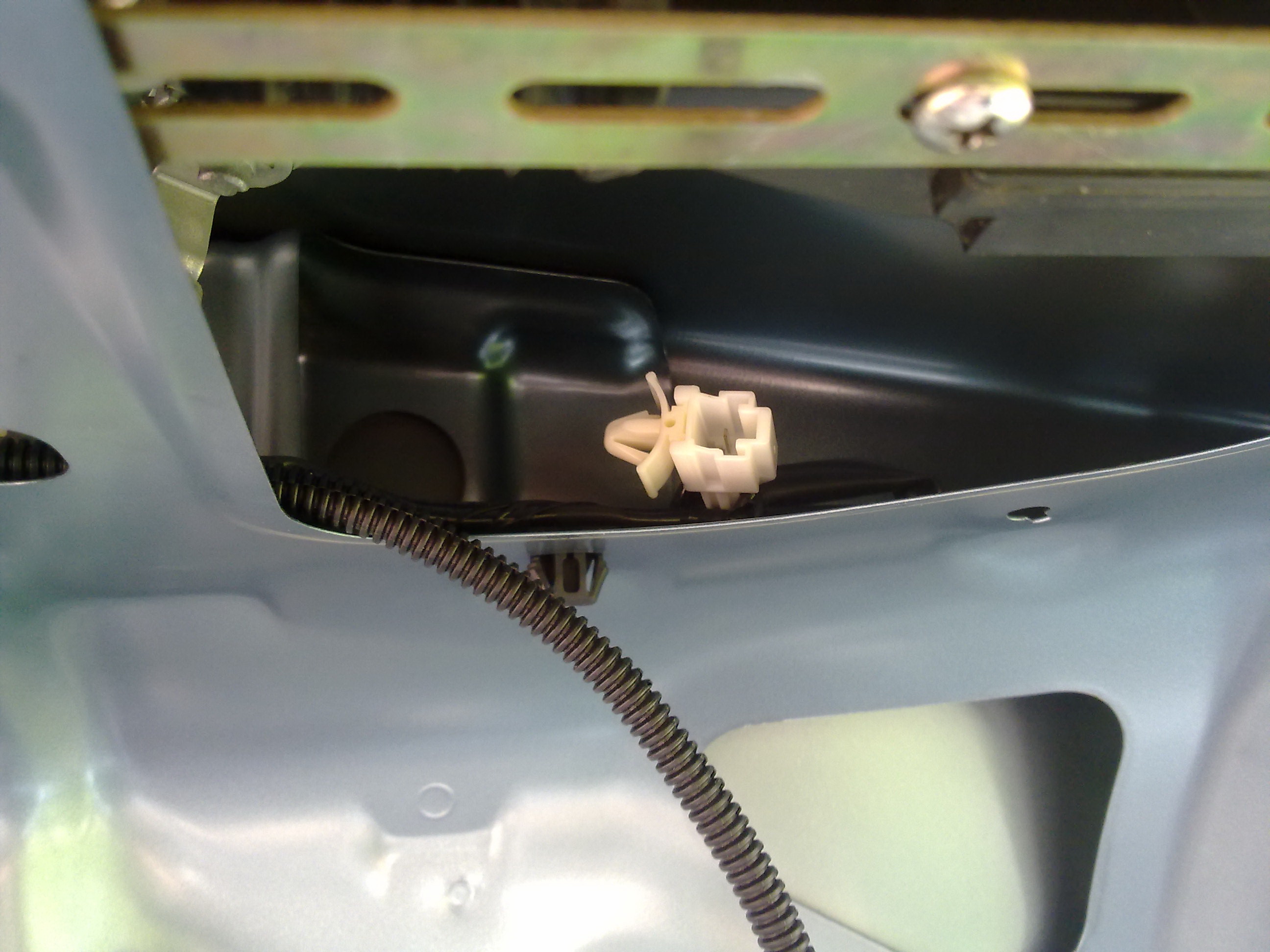

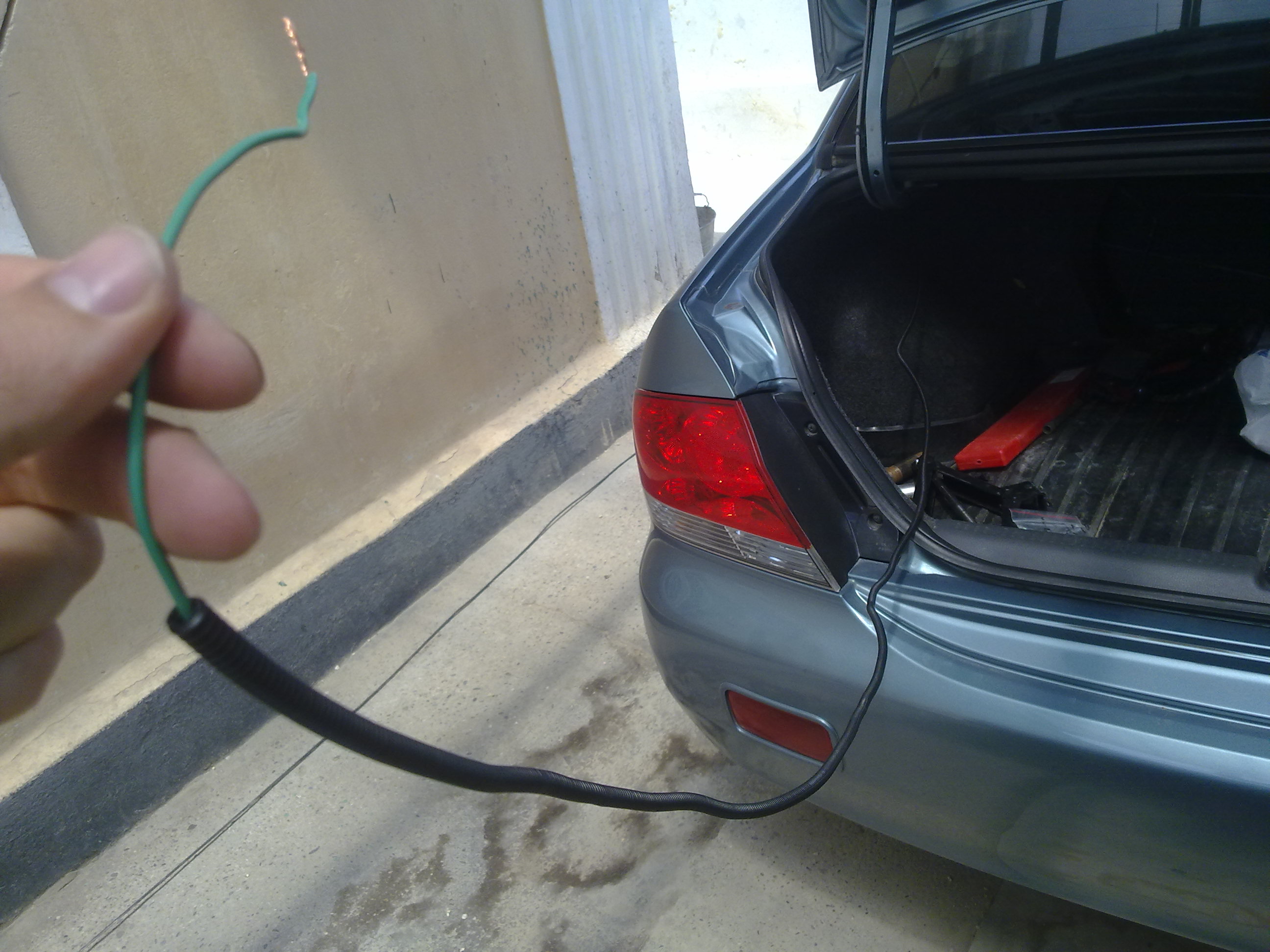

Для подводки питания пришлось отщелкнуть только 2 пластмассовые накладки на пороги и заднее сидение (спинку не снимал).

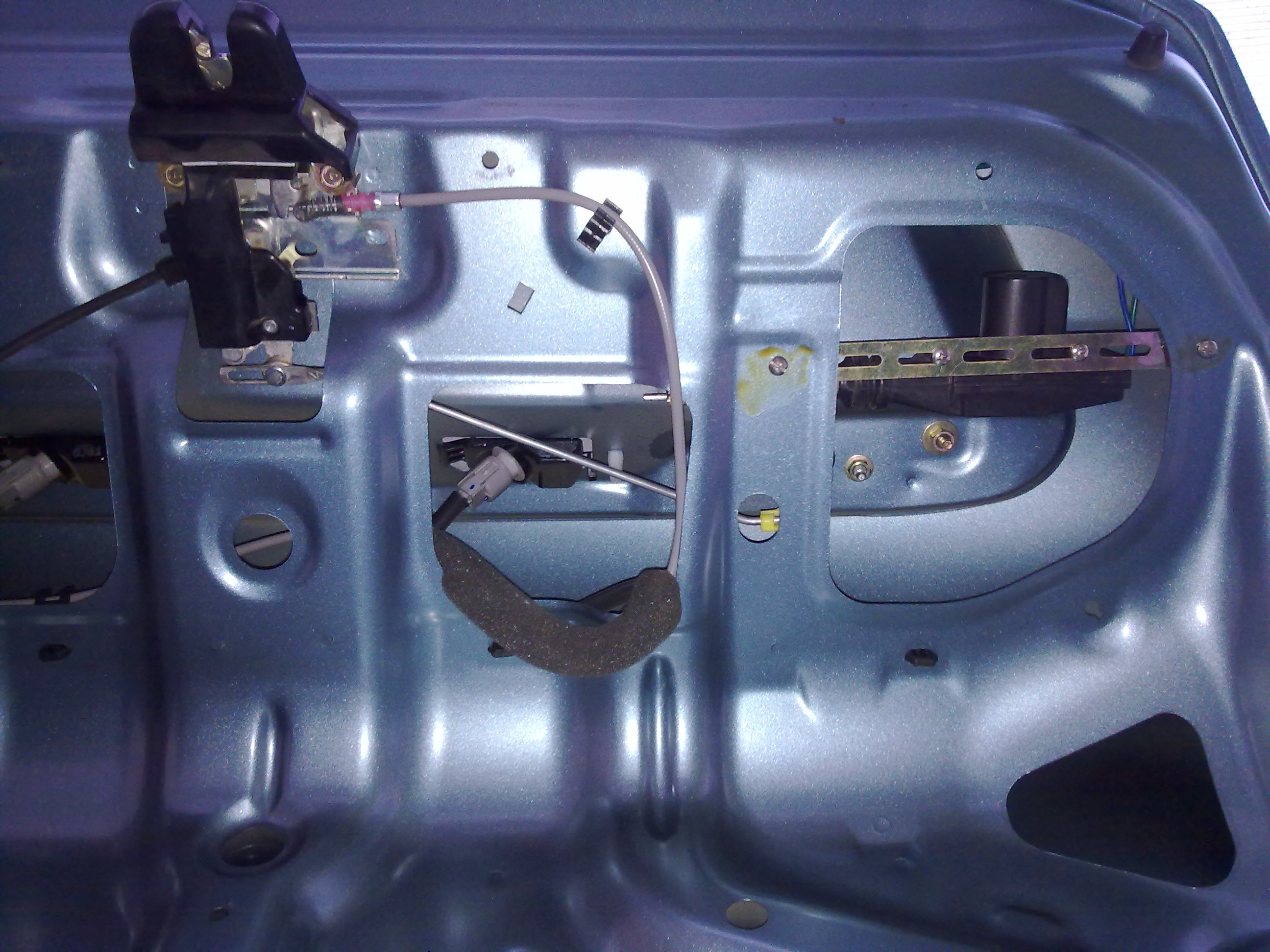

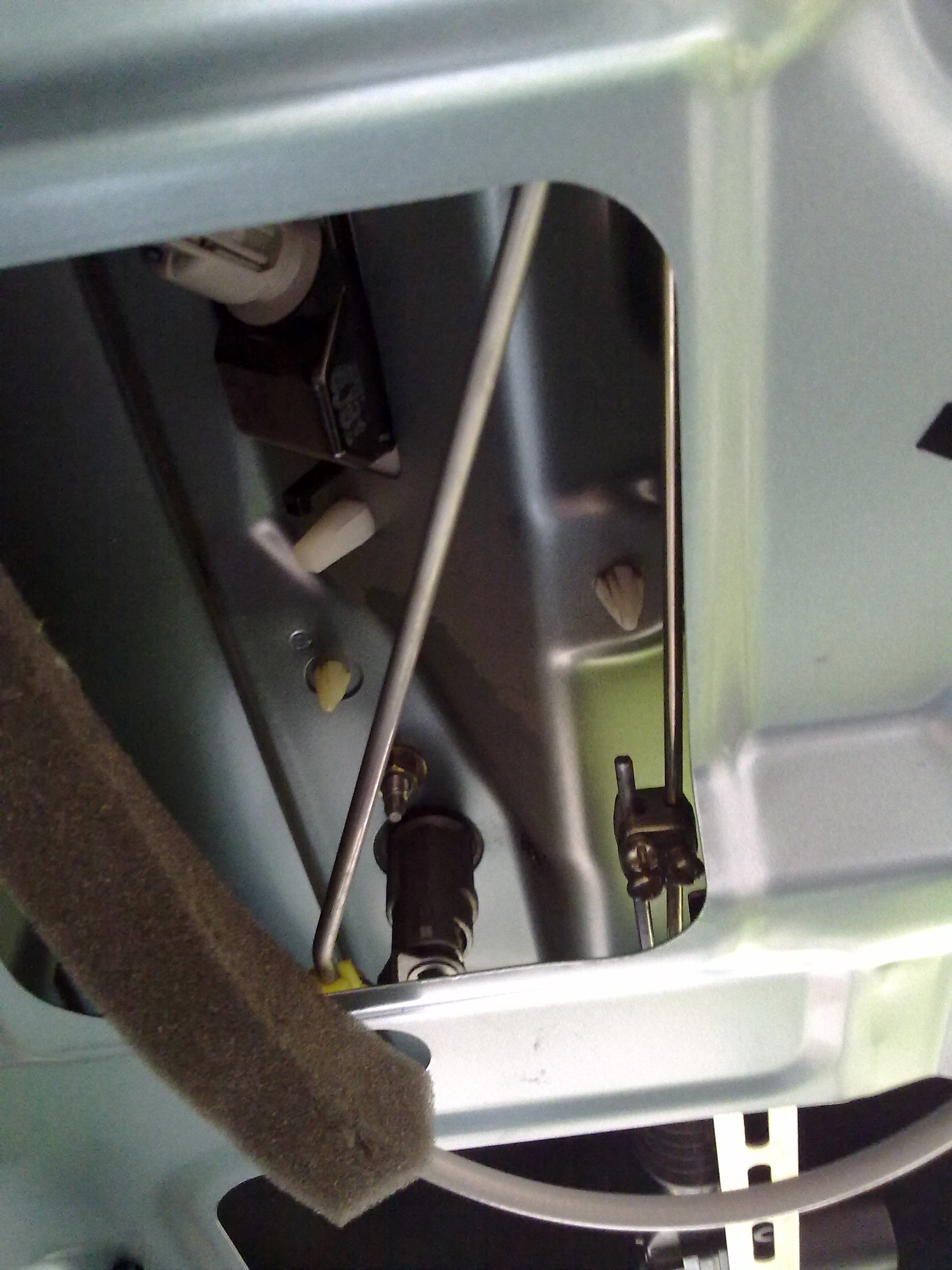

Установка и мех. соединение актуатора заняло от силы 10...15 минут, протяжка питания - гораздо дольше (IMG:style_emoticons/default/wink.gif)
Прикрепленное изображение

OFF. Перед установкой решил проверить работу системы. Кое-как прикрутил актуатор к крышке, соединил шток капроновой нитью с замком, осталось подать питание для проверки. Ну в крышке багажника есть запасной разъем для подключения стоп-сигнала на спойлере, просто висит в воздухе и все. Ну, чтоб не тянуть доп. провода решил использовать его - прикрутил провода от актуатора к этому разъему, закрыл крышку багажника и собираюсь сесть в машину чтоб проверить работу нажатием на тормоз. В это время подходит сосед, чем занимаешся и т.д. ну я ему и говорю - да вот хочу, чтоб от педали тормоза открывалась крышка багажника и тут же демонстрирую работу. Соседа зашкалило на несколько минут, надо было видеть выражение его лица когда он судорожно соображал что к чему (IMG:style_emoticons/default/biggrin.gif) (IMG:style_emoticons/default/biggrin.gif) .
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
5 страниц V   1 2 3 > »
Start new topic
Ответов (1 - 86)
Yuriy_R
сообщение 21.2.2010, 16:58
Сообщение #2


*****
*******

Группа:
Технический Маньяк
Сообщений: 2152
Регистрация: 26.7.2009
Из: Славный град Тобольск
Вне форума


Репутация:   53


Серега приколист (IMG:style_emoticons/default/biggrin.gif) (IMG:style_emoticons/default/biggrin.gif) (IMG:style_emoticons/default/biggrin.gif)
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Titus
сообщение 21.2.2010, 17:33
Сообщение #3


Don Amadeus
*******

Группа:
Главные администраторы
Сообщений: 29954
Регистрация: 19.2.2009
Из: Russia, Sevastopol
Вне форума
Авто: Lancer IX-1.6 MT Turbo, Honda Accord IX-2.4 AT Executive.

Репутация:   466


(IMG:style_emoticons/default/laugh.gif) прикол сильный!
Тема отличная (IMG:style_emoticons/default/wink.gif) У меня просто соленоид стоит уже много лет - тоже работает (IMG:style_emoticons/default/smile.gif)
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Yuriy_R
сообщение 21.2.2010, 18:13
Сообщение #4


*****
*******

Группа:
Технический Маньяк
Сообщений: 2152
Регистрация: 26.7.2009
Из: Славный град Тобольск
Вне форума


Репутация:   53


Серег, ты переставай людей шокировать...
То у тебя заслонка сама с холодного на гарячий по "Голосовым командам" переходит,
То от тормоза багажник открывается...
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
SSh
сообщение 21.2.2010, 18:28
Сообщение #5


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 7049
Регистрация: 3.6.2009
Из: Армения
Вне форума
Авто: Lancer IX, AT

Репутация:   265


(IMG:style_emoticons/default/biggrin.gif) Но я ж не соврал - он на самом деле в тот раз с тормоза открылся (IMG:style_emoticons/default/biggrin.gif) (IMG:style_emoticons/default/smile.gif)
А раз от тормоза открывается - надо придумать как от газа закрывать и все будет в порядке (IMG:style_emoticons/default/biggrin.gif)

Кстати насчет заслонки. Наляпал стенд для проверки серводвигателей и поигрался с недавно полученным MG995. Попытался остановить ротор - чуть палец не вывихнул - тянет - дай боже. Думаю заслонку потянет...
Просто там надо как-то пристыковать, погода уже позволяет - на днях займусь.
Ну а если пристыкуется и потянет - можно и голосом управлять (IMG:style_emoticons/default/wink.gif)
Или климат ставить, хотя нет, не нужен мне климат. Жаль только один серво выписал, надо еще прикупить - вещица занятная и сразу же на ум приходит куча вещей, которыми можно будет управлять. Например, уже об этом был разговор, хочу попробовать круиз замутить, хотя и он мне не нужен, просто интересно.

Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Titus
сообщение 21.2.2010, 18:44
Сообщение #6


Don Amadeus
*******

Группа:
Главные администраторы
Сообщений: 29954
Регистрация: 19.2.2009
Из: Russia, Sevastopol
Вне форума
Авто: Lancer IX-1.6 MT Turbo, Honda Accord IX-2.4 AT Executive.

Репутация:   466


Цитата(SSh @ 21.2.2010, 17:28) *
А раз от тормоза открывается - надо придумать как от газа закрывать и все будет в порядке (IMG:style_emoticons/default/biggrin.gif)


Лол! (IMG:style_emoticons/default/laugh.gif)
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
SSh
сообщение 21.2.2010, 22:13
Сообщение #7


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 7049
Регистрация: 3.6.2009
Из: Армения
Вне форума
Авто: Lancer IX, AT

Репутация:   265


Кстати, а в актуаторе что стоит? По тому как свободно ходит шток и по быстроте срабатывания скорее всего тоже соленоид.
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Titus
сообщение 21.2.2010, 22:44
Сообщение #8


Don Amadeus
*******

Группа:
Главные администраторы
Сообщений: 29954
Регистрация: 19.2.2009
Из: Russia, Sevastopol
Вне форума
Авто: Lancer IX-1.6 MT Turbo, Honda Accord IX-2.4 AT Executive.

Репутация:   466


Вот хрен знает, не разбирал (IMG:style_emoticons/default/smile.gif) По идее - моторчик должен быть, но, может они разные (IMG:style_emoticons/default/smile.gif)
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
SSh
сообщение 22.2.2010, 9:00
Сообщение #9


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 7049
Регистрация: 3.6.2009
Из: Армения
Вне форума
Авто: Lancer IX, AT

Репутация:   265


Чувствую, тема скоро перейдет в раздел "Приколы"...
Сегодня утром на работе рассказал одному из наших водил вышеописанный прикол, тот на некоторое время задумался, потом спрашивает - так что, у тебя багажник сейчас открывается при нажатии на тормоз. Единственным правильным ответом с моей стороны было то, что он сам тормоз... (IMG:style_emoticons/default/biggrin.gif) (IMG:style_emoticons/default/biggrin.gif)
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Dasot
сообщение 22.2.2010, 12:16
Сообщение #10


Хондавод - маньяк
*******

Группа:
Технический Маньяк
Сообщений: 2347
Регистрация: 20.10.2009
Из: Королёв, Московская Область
Вне форума
Авто: Toyota Altezza Gita

Репутация:   28


Цитата(SSh @ 22.2.2010, 9:00) *
Чувствую, тема скоро перейдет в раздел "Приколы"...
Сегодня утром на работе рассказал одному из наших водил вышеописанный прикол, тот на некоторое время задумался, потом спрашивает - так что, у тебя багажник сейчас открывается при нажатии на тормоз. Единственным правильным ответом с моей стороны было то, что он сам тормоз... (IMG:style_emoticons/default/biggrin.gif) (IMG:style_emoticons/default/biggrin.gif)

Хах! (IMG:style_emoticons/default/laugh.gif) (IMG:style_emoticons/default/laugh.gif) с тормозом сильно придумано! ))))))))))))))
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Titus
сообщение 22.2.2010, 12:45
Сообщение #11


Don Amadeus
*******

Группа:
Главные администраторы
Сообщений: 29954
Регистрация: 19.2.2009
Из: Russia, Sevastopol
Вне форума
Авто: Lancer IX-1.6 MT Turbo, Honda Accord IX-2.4 AT Executive.

Репутация:   466


(IMG:style_emoticons/default/biggrin.gif)
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Asdwarf
сообщение 22.2.2010, 20:57
Сообщение #12


Левша
*******

Группа:
Почетные ветераны
Сообщений: 1801
Регистрация: 19.2.2009
Из: Санкт-Петербург, Центр
Вне форума
Авто: VW CC 1.8MT

Репутация:   24


Цитата(SSh @ 21.2.2010, 22:13) *
Кстати, а в актуаторе что стоит? По тому как свободно ходит шток и по быстроте срабатывания скорее всего тоже соленоид.
Я похожий (как на фото) разбирал. Там был моторчик с шестеренкой и зубчатый шток.
Кстати, вопрос: а как шток выдвигается обратно? Актуатор же его втягивает. Или просто от троса замка при закрытии?
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Vetalь
сообщение 22.2.2010, 23:02
Сообщение #13


Космический технический маньяк
*******

Группа:
Почетные ветераны
Сообщений: 1256
Регистрация: 19.2.2009
Из: г. Мирный космодром ПЛЕСЕЦК 29rus
Вне форума


Репутация:   35


Трос замкато подпружинен, вот эта пружина и тянет шток моторредуктора обратно.
на батином М412 точно такая же система (IMG:style_emoticons/default/biggrin.gif)
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
SSh
сообщение 23.2.2010, 8:38
Сообщение #14


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 7049
Регистрация: 3.6.2009
Из: Армения
Вне форума
Авто: Lancer IX, AT

Репутация:   265


Да, я тоже "почуствовал", что там передача. При перемещении штока вручную слышно жужжание шестерен. Но шток очень свободно перемещается, поэтому первое впечатление было что это просто соленоид.
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
KAZAK
сообщение 13.3.2010, 10:49
Сообщение #15


Начинающий Технический Маньяк
**

Группа:
Технический Маньяк
Сообщений: 42
Регистрация: 16.2.2010
Из: г. Киев. Оболонь
Вне форума


Репутация:   0


У меня на КИА Черато такая штука есть (IMG:style_emoticons/default/tongue.gif) Только еще вместо торсионов открывания багажника поставлю амики и будет тогда полностью открыватся сама.
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
SSh
сообщение 22.5.2010, 13:10
Сообщение #16


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 7049
Регистрация: 3.6.2009
Из: Армения
Вне форума
Авто: Lancer IX, AT

Репутация:   265


Как известно, если выключить сигнализацию и в течении некоторого времени не открыть дверь, то она (сигналка) автоматически снова включается и двери блокируются. Или, если заметили что произошла случайная разблокировка, нажимаем на кнопку блокировки и все. Другое дело с багажником, тут в лучшем случае - если заметили - идем к машине и захлопываем крышку, или, что уже похуже, не замечаем и автомобиль стоит с открытым задом... В связи с этим возникла мысль - сделать так, чтобы сигнал на открытие багажника проходил не сразу а при наличии некоторых предварительных условий, например, для срабатывания актуатора (или соленоида) надо сначала обязательно выключить сигналку, иначе замок не срабатывает. Может такие сигнализации есть, не знаю, по-крайней мере моя реагирует на кнопку "Open Trunk" сразу, вне зависимости от того стоит машина на охране или нет... Интересно, у всех так же, или существуют более "умные" сигналки?

А почему вопрос вдруг стал актуален? На днях свояченица теребила в руках ключи (они лежали на столе) и случайно нажала на вышеупомянутую кнопку. Раз и багажник открылся. Хорошо племянник был у нас дома, а то пришлось бы самому с 3-го этажа спускаться... (IMG:style_emoticons/default/wink.gif) И с месяц назад зашел к знакомому домой, посидели с пол-часа, выхожу - багажник открыт, я и не заметил когда и как нажал на кнопку...

Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
dmitrij_b
сообщение 22.5.2010, 16:48
Сообщение #17


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 1802
Регистрация: 21.2.2009
Из: Екатеринбург
Вне форума
Авто: Lancer IX 1.6MT (105HP)

Репутация:   108


Хм. А у меня на брелоке кнопки можно заблокировать от случайного нажатия.
Да и для открытия багажника надо в определенном порядке две кнопки нажать...

По теме, можно завязать питание актуатора багажника на какую-нибудь штатную блокировку сигнализации. Тогда если машина под охраной он просто не будет срабатывать и все...
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
SSh
сообщение 22.5.2010, 17:56
Сообщение #18


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 7049
Регистрация: 3.6.2009
Из: Армения
Вне форума
Авто: Lancer IX, AT

Репутация:   265


Вот что-то подобное и хочу добавить, но пока еще не определился - как. Реле сразу же отпадает, т.к. будет потреблять ток, надо что-нибуть электронное, скажем пустить питание актуатора через ключ на полевике. Сигнал статуса (включено-выключено) думаю найти будет несложно, подаем его на затвор, через сток-исток включен актуатор.
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
dmitrij_b
сообщение 22.5.2010, 18:27
Сообщение #19


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 1802
Регистрация: 21.2.2009
Из: Екатеринбург
Вне форума
Авто: Lancer IX 1.6MT (105HP)

Репутация:   108


Или собрать схемку из МК и мосфета, и посадить ее вместо реле актуатора багажника. (IMG:style_emoticons/default/wink.gif)
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
SSh
сообщение 22.5.2010, 18:53
Сообщение #20


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 7049
Регистрация: 3.6.2009
Из: Армения
Вне форума
Авто: Lancer IX, AT

Репутация:   265


У меня есть еще одна возможность, я же поставил доп. узел, который принимает сигнал с кнопок на ключе, и передает дальше простым "нажатием" оптронами на кнопки основной сигналки. Могу разрывать эту цепь. Таким образом, пульт сигнал пошлет, доп. блок его примет а вот дальше не передаст и надобность в силовых ълементов отпадает. Но такое решение подойдет только мне, вряд-ли у кого другого сигналка реализована по такому принципу - один пульт включает другой, а тот саму систему охраны (IMG:style_emoticons/default/wink.gif)

Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Asdwarf
сообщение 23.5.2010, 22:51
Сообщение #21


Левша
*******

Группа:
Почетные ветераны
Сообщений: 1801
Регистрация: 19.2.2009
Из: Санкт-Петербург, Центр
Вне форума
Авто: VW CC 1.8MT

Репутация:   24


У меня тоже сигналка не дает ничего открывать при включенной охране.
Хочу вот микрокнопку на багажник повесить, чтобы открывать багажник снаружи без ключа...
Пока не придумал через что подавать плюс...
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Palex
сообщение 3.6.2010, 14:29
Сообщение #22


Супер Технический Маньяк
*****

Группа:
Технический Маньяк
Сообщений: 791
Регистрация: 2.6.2010
Из: Украина, Киев
Вне форума
Авто: Ford Kuga II

Репутация:   17


Цитата(Asdwarf @ 23.5.2010, 22:51) *
У меня тоже сигналка не дает ничего открывать при включенной охране.
Хочу вот микрокнопку на багажник повесить, чтобы открывать багажник снаружи без ключа...
Пока не придумал через что подавать плюс...

У меня открытие посажено на 2-й канал сигналки (Шерифф 925). Он активируется 2-х секундным нажатием на кнопку канала. Поэтому случайно нажать трудно. И приятный момент в том, что под охраной при открытии багажника с пульта машина с сигналки целиком не снимается, только отключается концевик багажника и датчик удара. После закрытия багажника машина опять становится под охрану.
Только надо помнить, что нельзя ключ в багажник бросать. А то потом может получиться неудобно... (IMG:style_emoticons/default/wink.gif)

Ну и актуатор зацеплен на тягу ключа. сама тяга с ключа снята, т.е. замок отключен. Так что вместо личинки тоже хочу со временем поставить кнопку,
Только надо придумать, как сделать, чтобы открывалось с кнопки только при открытых замках дверей. Пока нет идей, как опросить водительский замок.
Можно, конечно поставить триггер... Но целиком схемку в мозгах сложить не могу... (IMG:style_emoticons/default/sad.gif)
Может у кого-то есть решение?
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
SSh
сообщение 3.6.2010, 14:41
Сообщение #23


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 7049
Регистрация: 3.6.2009
Из: Армения
Вне форума
Авто: Lancer IX, AT

Репутация:   265


Вот эта схема не поможет?
Прикрепленное изображение
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Palex
сообщение 3.6.2010, 14:57
Сообщение #24


Супер Технический Маньяк
*****

Группа:
Технический Маньяк
Сообщений: 791
Регистрация: 2.6.2010
Из: Украина, Киев
Вне форума
Авто: Ford Kuga II

Репутация:   17


Цитата(SSh @ 3.6.2010, 14:41) *
Вот эта схема не поможет?


Ну... Не совсем... Хочу пояснений.
Согласно схеме в открытом положении на актуаторе постоянно заземлен 2-й вывод, а в закрытом - 3-й. Это так и есть?
По моему прошлому (небольшому (IMG:style_emoticons/default/smile.gif) ) опыту, замыкание контактов в управляющем актуаторе происходит только в момент переключения. Вполне могу ошибаться.
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
SSh
сообщение 3.6.2010, 15:24
Сообщение #25


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 7049
Регистрация: 3.6.2009
Из: Армения
Вне форума
Авто: Lancer IX, AT

Репутация:   265


Ну, по схеме вроде так и выходит. А проверить легко, надо просто прозвонить соотв. контакты (36 и 42) на ЕТАКС.
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Palex
сообщение 3.6.2010, 16:01
Сообщение #26


Супер Технический Маньяк
*****

Группа:
Технический Маньяк
Сообщений: 791
Регистрация: 2.6.2010
Из: Украина, Киев
Вне форума
Авто: Ford Kuga II

Репутация:   17


Цитата(SSh @ 3.6.2010, 15:24) *
Ну, по схеме вроде так и выходит. А проверить легко, надо просто прозвонить соотв. контакты (36 и 42) на ЕТАКС.

Спасибо (IMG:style_emoticons/default/friends.gif)
Буду проверять. Только проще, ИМХО проверить на разъеме С-29.
Если все так как на схеме, решение проще пареной репки. (IMG:style_emoticons/default/smile.gif)
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
SSh
сообщение 3.6.2010, 16:12
Сообщение #27


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 7049
Регистрация: 3.6.2009
Из: Армения
Вне форума
Авто: Lancer IX, AT

Репутация:   265


Цитата
решение проще пареной репки


Ну, может и не так просто... Я вот слегка прикинул в уме - некоторые моменты не так очевидны как кажется на первый взгляд...
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Palex
сообщение 3.6.2010, 16:30
Сообщение #28


Супер Технический Маньяк
*****

Группа:
Технический Маньяк
Сообщений: 791
Регистрация: 2.6.2010
Из: Украина, Киев
Вне форума
Авто: Ford Kuga II

Репутация:   17


Цитата(SSh @ 3.6.2010, 16:12) *
Цитата
решение проще пареной репки


Ну, может и не так просто... Я вот слегка прикинул в уме - некоторые моменты не так очевидны как кажется на первый взгляд...

Ну, я вижу это так:
поскольку выводы 35, 36 ETACS защищены диодами, то не вижу ничего зазорного в том, чтобы повесить землю управляющего реле замка на 12-й контакт разъема С-29. А кнопка будет управлять плюсом.

Или что-то я упустил?
Прикрепленные изображения
Прикрепленное изображение

Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
SSh
сообщение 3.6.2010, 16:37
Сообщение #29


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 7049
Регистрация: 3.6.2009
Из: Армения
Вне форума
Авто: Lancer IX, AT

Репутация:   265


Нет, все верно, просто вот применение доп реле не нравится... Тем более, что оно должно включаться и оставаться в этом состоянии все время пока двери не заблокированы. И еще один провод тянуть в багажник, тоже не очень...

Я имел в виду "элегантное" рашение (IMG:style_emoticons/default/wink.gif) Может лучше придумать кое-какую электронику?
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Dasot
сообщение 3.6.2010, 16:49
Сообщение #30


Хондавод - маньяк
*******

Группа:
Технический Маньяк
Сообщений: 2347
Регистрация: 20.10.2009
Из: Королёв, Московская Область
Вне форума
Авто: Toyota Altezza Gita

Репутация:   28


Ребят кстати ни у кого нету схемы работы старлайна A6 ? а то чтото думаю тож заморочиться а вот как на канал подключить актуатор не знаю...
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Palex
сообщение 3.6.2010, 16:55
Сообщение #31


Супер Технический Маньяк
*****

Группа:
Технический Маньяк
Сообщений: 791
Регистрация: 2.6.2010
Из: Украина, Киев
Вне форума
Авто: Ford Kuga II

Репутация:   17


Цитата(SSh @ 3.6.2010, 16:37) *
Нет, все верно, просто вот применение доп реле не нравится... Тем более, что оно должно включаться и оставаться в этом состоянии все время пока двери не заблокированы. И еще один провод тянуть в багажник, тоже не очень...


Реле срабатывает только в момент нажатия кнопки.
Речь все еще идет о кнопке на крышке багажника, верно? (IMG:style_emoticons/default/smile.gif)
Хош - не хош, а какие-то провода к ней тянуть придется. Так почему бы не плюс?

Хотя....
Надо вспомнить/глянуть чем управляется реле замка багажника от сигналки. Если минусом, то вообще все становится просто до жути.
Ну, а если плюсом, то доп. (совсем масюсенькое (IMG:style_emoticons/default/smile.gif) ) реле будет необходимо, ИМХО.

Цитата(SSh)
Я имел в виду "элегантное" рашение (IMG:style_emoticons/default/wink.gif) Может лучше придумать кое-какую электронику?


Ну, по мне, самым "элегентным" решением является самое простое и эффективное. (IMG:style_emoticons/default/wink.gif)
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Palex
сообщение 3.6.2010, 17:07
Сообщение #32


Супер Технический Маньяк
*****

Группа:
Технический Маньяк
Сообщений: 791
Регистрация: 2.6.2010
Из: Украина, Киев
Вне форума
Авто: Ford Kuga II

Репутация:   17


Цитата(Dasot @ 3.6.2010, 16:49) *
Ребят кстати ни у кого нету схемы работы старлайна A6 ? а то чтото думаю тож заморочиться а вот как на канал подключить актуатор не знаю...

А в мануале разве нет?
upd---------------------
Вот инструкция. Там все есть.
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
iMarseilLe
сообщение 10.1.2011, 20:43
Сообщение #33


Технический Маньяк
***

Группа:
Технический Маньяк
Сообщений: 276
Регистрация: 8.11.2010
Из: Москва
Вне форума


Репутация:   11


Сегодня при установке спойлера обнаружил у себя такой активатор. К нему идёт бледно зеленый провод, земля взята от фишки стопа спойлера.
Вот такие пироги, так что нужно бы разобраться, как эта штуковина работает и как реализована (IMG:style_emoticons/default/sad.gif)
Не знаю, какой кнопкой это делать.
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
iMarseilLe
сообщение 10.1.2011, 23:35
Сообщение #34


Технический Маньяк
***

Группа:
Технический Маньяк
Сообщений: 276
Регистрация: 8.11.2010
Из: Москва
Вне форума


Репутация:   11


Никто не сталкивался? Не делал?
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Titus
сообщение 10.1.2011, 23:41
Сообщение #35


Don Amadeus
*******

Группа:
Главные администраторы
Сообщений: 29954
Регистрация: 19.2.2009
Из: Russia, Sevastopol
Вне форума
Авто: Lancer IX-1.6 MT Turbo, Honda Accord IX-2.4 AT Executive.

Репутация:   466


Ну а что можно понять по данному описанию? Смотреть куда плюс идёт (IMG:style_emoticons/default/smile.gif) Если никуда - тянуть к сигналке, вешать на свободный канал, программировать сигналку, чтобы по нажатию кнопки там +12в появлялось на 1-2 секунды (больше не надо, сгорит соленоид) и всё (IMG:style_emoticons/default/smile.gif)
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
NeWT
сообщение 11.1.2011, 0:16
Сообщение #36


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 1724
Регистрация: 15.10.2009
Из: Москва, п. Монино
Вне форума


Репутация:   8


На А6 старлайне транзисторный ключ с открытым коллектором на массу, т. е. на канале багажника на 0.8с там минус появляется, до 300мА. Т. е. нужно тупо реле и "дёргалку" тросика. Цвет провода не помню, до блока ещё не дотянул (IMG:style_emoticons/default/smile.gif)
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Large
сообщение 16.3.2011, 0:41
Сообщение #37


Начинающий Технический Маньяк
**

Группа:
Технический Маньяк
Сообщений: 13
Регистрация: 13.3.2011
Вне форума
Авто: TLCP150 2,8d

Репутация:   2


Цитата(SSh @ 21.2.2010, 16:47) *
... На NLC видел отчет о установке, но раскручивать чего-либо не хотелось. Кроме того, не понравилась жесткая связка стержней с замка открывания багажника и вновь устанавливаемого актуатора....

Для подводки питания пришлось отщелкнуть только 2 пластмассовые накладки на пороги и заднее сидение (спинку не снимал).


Угу, на NLC есть "отчет", если только это можно назвать отчетом конечно! Мало того, что фотки делал мобилкой, так их Винсент еще и подвесил в порядке, только ему понятном. Почему не понравилась жесткая связка стержней? Такую схему многие используют. Ибо китая-тайванький актуатор работает обычно в двух направляниям - "тяни-толкай". В данном случае, конечно, "толкай" не используется, хотя изначально планировал это осуществить. Установку, помню, затеял стихийно, а потом так и не доделал. Вернее, на самом деле, давно все переделал, установил соленоид с тросиком и закрывание крышки багажника вернулось на изначальный уровень - тихо и легонько, без дополнительных повторяющихся хлопков, которыми раньше механизм замка вытягивал шток рейки актуатора, преодолевая усилие вращения ротора моторчика. Которое было пропорционально градусам за окном в холодное время года.

Провод можно протянуть через потолок. У меня быстрее получилось так, ибо накладка передней боковой стойки была снята тогда. "Концевик" багажника использовал штатный в замке, подключившись к его проводу за обшивкой в районе левого заднего крыла.

Цитата(SSh @ 22.5.2010, 13:10) *
... В связи с этим возникла мысль - сделать так, чтобы сигнал на открытие багажника проходил не сразу а при наличии некоторых предварительных условий, например, для срабатывания актуатора (или соленоида) надо сначала обязательно выключить сигналку, иначе замок не срабатывает. Может такие сигнализации есть, не знаю, по-крайней мере моя реагирует на кнопку "Open Trunk" сразу, вне зависимости от того стоит машина на охране или нет... Интересно, у всех так же, или существуют более "умные" сигналки?

Функция открывания багажника, не снимая полностью машину с охраны, как раз, и является наилучшим вариантом. Другое дело, кто и как это осуществляет. У меня чтобы открыть, необходимо удерживать кнопку 2 секунды, чтобы дождаться два звуковых пилика - случайно открыть точно не получится. Ну, а если и получилось бы, то мне через несколько минут об этом сига напомнила бы вежливым пиликаньем, а еще через несколько минут - стала бы ругаться очень громко! -))
Цитата(SSh @ 21.2.2010, 22:13) *
Кстати, а в актуаторе что стоит? По тому как свободно ходит шток и по быстроте срабатывания скорее всего тоже соленоид.

Мне здесь понравилось, как Сергей (ака Hungary) описал их: самый мотористый из всех моторов, самый активатористый из всех ативаторов - знакомьтесь - ЕГО ВЕЛИЧЕСТВО ВЖИК-ВЖИК - туда-сюда-обратно - тебе и мне приятно :-).
А здесь он выкладывал фото нескольких раскуроченных Суть которых - не все хороши, как хотелось бы. Поэтому, считаю, что в данном случае соленоид приоритетнее. Сним, правда, крышка практически не поднимается -(( - тяжеленький он падлюка
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Large
сообщение 16.3.2011, 1:31
Сообщение #38


Начинающий Технический Маньяк
**

Группа:
Технический Маньяк
Сообщений: 13
Регистрация: 13.3.2011
Вне форума
Авто: TLCP150 2,8d

Репутация:   2


Цитата(iMarseilLe @ 10.1.2011, 23:35) *
Никто не сталкивался? Не делал?

Ну, я бы покурил сперва инструкцию от сиги. Что она говорит по поводу канала багажника? Попробовал бы открыть. Если не получилось бы, первое что еще можно по быстрому проверить - это предохранитель реле этого канала. Как правило китайцы эКВАномят здесь на реле. Если не поможет, то все по порядку прозванивать, начиная от блока сигнализации. Можно сузить круг поисков, нащупывая контрольные точки.
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
SSh
сообщение 16.3.2011, 9:08
Сообщение #39


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 7049
Регистрация: 3.6.2009
Из: Армения
Вне форума
Авто: Lancer IX, AT

Репутация:   265


Перед тем как окончательно установить актуатор я естественно провел некоторые эксперименты, соединив его шток с замком при помощи входящей в комплект жесткой связки. И в результате выяснилось что открывать - всегда открывает, но вот обратно замок защелкивается не всегда, бывает что эта связка заедает. Приходится "помогать" рукой. Но и это не главное, тем более происходит редко. Главное то, что чаще затрудняется открывание багажника с ключа. С тросиком при любых условиях никакого заедания не происходит. Штатная система открывания и актуатор - работают вне зависимости друг от друга и одна другому не мешают абсолютно. Пользуюсь вот уже больше года - ни разу не было никаких траблов.

Насчет алгоритма открывания - здесь конечно, все зависит от самой сигнализации. И т.к. моя никаких доп. функций не имеет (а может имеет, но я не знаю, документации к ней нет) то приходится все организовывать самому. Кстати и двухсторонюю связь (пейджер) я сейчас не использую, так, что если машина достаточно далеко - то её сирену я никак не услышу.

Актуатор - да, давно уже разобрал и изучил конструкцию, там стоит моторчик.


Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
NeWT
сообщение 28.3.2011, 10:37
Сообщение #40


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 1724
Регистрация: 15.10.2009
Из: Москва, п. Монино
Вне форума


Репутация:   8


Блин, протянул провод до левой ноги водителя, ожидал увидеть блок сиги за крышечкой в торце торпеды при открытой двери, а его там нет (IMG:style_emoticons/default/smile.gif) Где блок Старлайна в Рольфе ставят??? (IMG:style_emoticons/default/smile.gif) ))
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Large
сообщение 28.3.2011, 17:08
Сообщение #41


Начинающий Технический Маньяк
**

Группа:
Технический Маньяк
Сообщений: 13
Регистрация: 13.3.2011
Вне форума
Авто: TLCP150 2,8d

Репутация:   2


Кто-то говорил, что под магнитолой, я, лично, у соседа нашел между трубой панели приборов и левым воздуховодом - был просто вставлен в эту щель, тем самым деформировав сам воздуховод! ППЦ!
На самом деле ищется легко: по проводу от светодиода на панели приборов, по проводу от модуля передатчика и т.д. В конце-концов - по звуку контактов релюшек в блоке сиги.
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Asdwarf
сообщение 28.3.2011, 19:54
Сообщение #42


Левша
*******

Группа:
Почетные ветераны
Сообщений: 1801
Регистрация: 19.2.2009
Из: Санкт-Петербург, Центр
Вне форума
Авто: VW CC 1.8MT

Репутация:   24


Я бы поискал за ЕТАКСом (IMG:style_emoticons/default/smile.gif)
Под магнитолой датчик удара, знаю, ставят...
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
KpeHgeJIb
сообщение 29.3.2011, 10:13
Сообщение #43


Начинающий Технический Маньяк
**

Группа:
Технический Маньяк
Сообщений: 3
Регистрация: 28.3.2011
Вне форума
Авто: Lancer IX

Репутация:   0


Цитата(NeWT @ 11.1.2011, 1:16) *
На А6 старлайне транзисторный ключ с открытым коллектором на массу, т. е. на канале багажника на 0.8с там минус появляется, до 300мА. Т. е. нужно тупо реле и "дёргалку" тросика. Цвет провода не помню, до блока ещё не дотянул (IMG:style_emoticons/default/smile.gif)


У меня B6 там тоже уже заготовлен доп канал, ничего программировать не надо, цвет провода написан в инструкции остаётся только дотянуть... Я Вот только не обратил внимание минус или плюс подаётся на этот доп канал..надо глянуть...

Цитата(NeWT @ 28.3.2011, 11:37) *
Блин, протянул провод до левой ноги водителя, ожидал увидеть блок сиги за крышечкой в торце торпеды при открытой двери, а его там нет (IMG:style_emoticons/default/smile.gif) Где блок Старлайна в Рольфе ставят??? (IMG:style_emoticons/default/smile.gif) ))


Не знаю как в Рольфе, но по уму должны вроде в конце иструкции сигналки написать куда запихали блок сиги, у меня так...
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
NeWT
сообщение 29.3.2011, 13:46
Сообщение #44


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 1724
Регистрация: 15.10.2009
Из: Москва, п. Монино
Вне форума


Репутация:   8


- магнитолу не раз вынимал, не находил.
- между трубой панели приборов и левым воздуховодом посмотрю, хорошая идея (IMG:style_emoticons/default/smile.gif)
- а у меня датчик удара под ручкой кпп....
- а инструкцию я с инета вообще качал (IMG:style_emoticons/default/smile.gif)
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
SSh
сообщение 29.3.2011, 14:49
Сообщение #45


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 7049
Регистрация: 3.6.2009
Из: Армения
Вне форума
Авто: Lancer IX, AT

Репутация:   265


У меня блок сигнализации стоит в районе "подставки" для ноги. Чуть выше. Но ставили, конечно, не в Рольфе (IMG:style_emoticons/default/smile.gif)
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
NeWT
сообщение 3.4.2011, 22:11
Сообщение #46


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 1724
Регистрация: 15.10.2009
Из: Москва, п. Монино
Вне форума


Репутация:   8


Блин, чё-то в Рольфе постарались... Провода от кнопки Валлет и от лампочки идут куда-то в заприборку. Всмысле совсем глубоко.. Не пойму как туда добраться.... Неужели торпедо снимать...
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Titus
сообщение 3.4.2011, 22:18
Сообщение #47


Don Amadeus
*******

Группа:
Главные администраторы
Сообщений: 29954
Регистрация: 19.2.2009
Из: Russia, Sevastopol
Вне форума
Авто: Lancer IX-1.6 MT Turbo, Honda Accord IX-2.4 AT Executive.

Репутация:   466


Та не, хрен бы ее в Рольфе снимали при монтаже. Просто глубоко залезть рукой по проводу надо (IMG:style_emoticons/default/wink.gif) А вероятно, что-то снять, типа магнитолы.
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Asdwarf
сообщение 4.4.2011, 18:47
Сообщение #48


Левша
*******

Группа:
Почетные ветераны
Сообщений: 1801
Регистрация: 19.2.2009
Из: Санкт-Петербург, Центр
Вне форума
Авто: VW CC 1.8MT

Репутация:   24


За ЕТАКСом, наверно.
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
NeWT
сообщение 4.4.2011, 21:54
Сообщение #49


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 1724
Регистрация: 15.10.2009
Из: Москва, п. Монино
Вне форума


Репутация:   8


Нету за ЕТАКСом.
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Large
сообщение 13.4.2011, 23:59
Сообщение #50


Начинающий Технический Маньяк
**

Группа:
Технический Маньяк
Сообщений: 13
Регистрация: 13.3.2011
Вне форума
Авто: TLCP150 2,8d

Репутация:   2


Как успехи? Где оказался?
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
NeWT
сообщение 14.4.2011, 12:04
Сообщение #51


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 1724
Регистрация: 15.10.2009
Из: Москва, п. Монино
Вне форума


Репутация:   8


Оказался и вправду за магнитолой (IMG:style_emoticons/default/smile.gif) Причём я не знаю, как они его туда запихнули - он весь вместе с разъёмами и проводами перемотан изолентой. Мне пришлось изоленту там разрывать, чтоб нужный проводок найти... Т. е. замотать его там внутри как-то нереально...
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Titus
сообщение 14.4.2011, 12:59
Сообщение #52


Don Amadeus
*******

Группа:
Главные администраторы
Сообщений: 29954
Регистрация: 19.2.2009
Из: Russia, Sevastopol
Вне форума
Авто: Lancer IX-1.6 MT Turbo, Honda Accord IX-2.4 AT Executive.

Репутация:   466


(IMG:style_emoticons/default/wink.gif)
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
ecko86
сообщение 29.4.2011, 10:13
Сообщение #53


Сергей
**

Группа:
Технический Маньяк
Сообщений: 54
Регистрация: 16.10.2010
Из: Москва ВАО(Южное Измайлово)
Вне форума
Авто: Lancer 9 1.6AT black

Репутация:   1

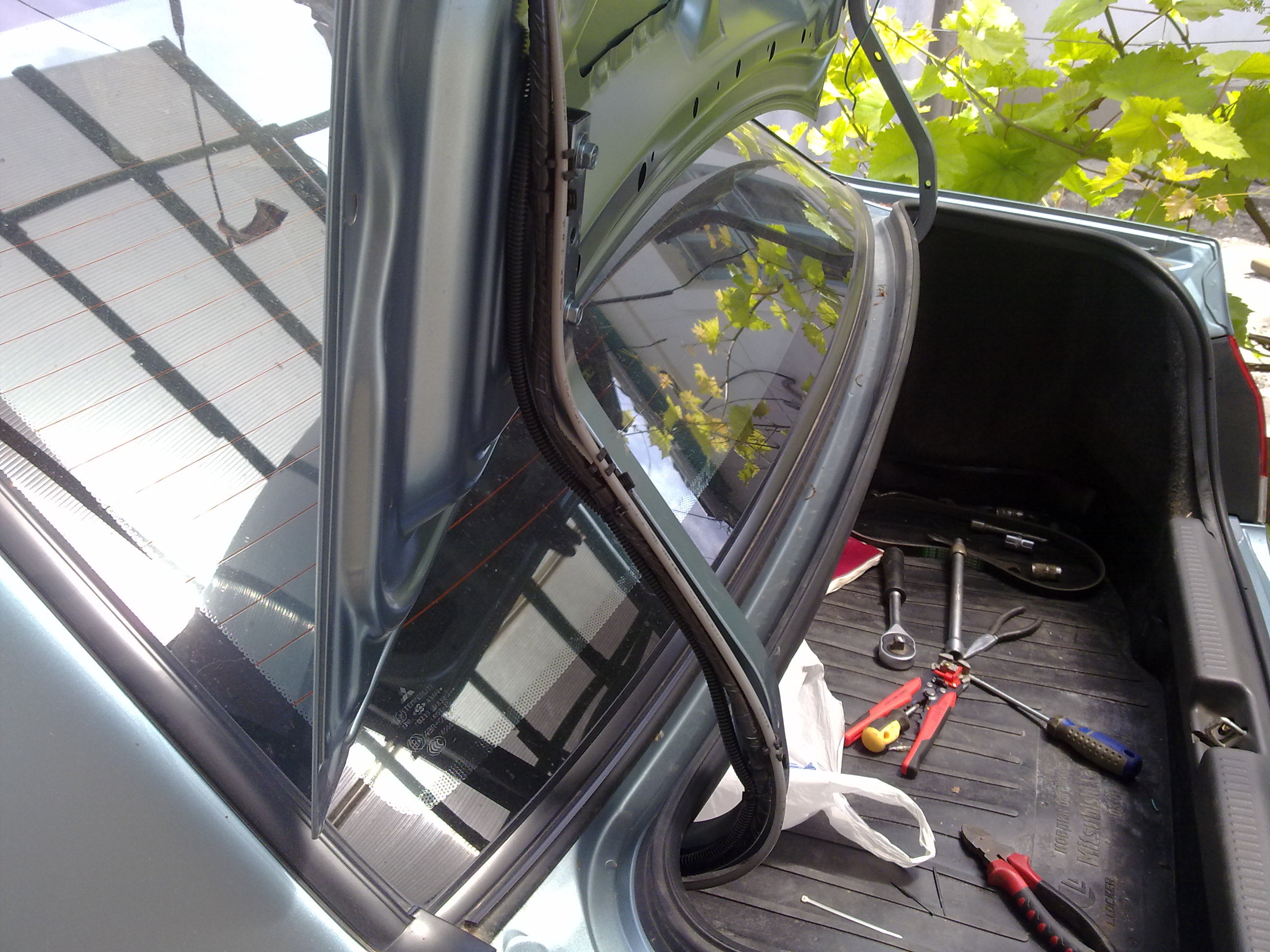

А кто может помочь в реализации и в устоновки "открывание багажника" все что для этого надо есть ))))
Если у кого есть возможность и время,буду признателен ))))
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
NeWT
сообщение 29.4.2011, 10:47
Сообщение #54


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 1724
Регистрация: 15.10.2009
Из: Москва, п. Монино
Вне форума


Репутация:   8


Я сам только вчера закончил. Блиа... В багажнике механику сделать это вообще лафа по сравнению с красивым прокладыванием провода к месту за магнитолой (там сигналка). Я заёпся но сделал вчера! (IMG:style_emoticons/default/smile.gif) ))
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
LancerZ
сообщение 29.4.2011, 17:07
Сообщение #55


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 1200
Регистрация: 22.5.2010
Из: Москва (СВАО) - НН
Вне форума


Репутация:   17


Как вам такой девайс?

http://www.amazon.com/Install-Essentials-5.../dp/B0009W1QHU/
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Titus
сообщение 29.4.2011, 17:13
Сообщение #56


Don Amadeus
*******

Группа:
Главные администраторы
Сообщений: 29954
Регистрация: 19.2.2009
Из: Russia, Sevastopol
Вне форума
Авто: Lancer IX-1.6 MT Turbo, Honda Accord IX-2.4 AT Executive.

Репутация:   466


Ну, как бы да, но, банальный привод ЦЗ или просто соленоид стоит и дешевле и приедет быстрее (IMG:style_emoticons/default/wink.gif)
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
SSh
сообщение 29.4.2011, 18:58
Сообщение #57


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 7049
Регистрация: 3.6.2009
Из: Армения
Вне форума
Авто: Lancer IX, AT

Репутация:   265


Так это вроде и есть соленоид с тросиком на конце (IMG:style_emoticons/default/wink.gif)
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Titus
сообщение 29.4.2011, 19:05
Сообщение #58


Don Amadeus
*******

Группа:
Главные администраторы
Сообщений: 29954
Регистрация: 19.2.2009
Из: Russia, Sevastopol
Вне форума
Авто: Lancer IX-1.6 MT Turbo, Honda Accord IX-2.4 AT Executive.

Репутация:   466


Та да, но вопрос в цене, по ссылке дорого (IMG:style_emoticons/default/smile.gif)
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
SSh
сообщение 29.4.2011, 19:14
Сообщение #59


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 7049
Регистрация: 3.6.2009
Из: Армения
Вне форума
Авто: Lancer IX, AT

Репутация:   265


Плюс еще пересылка... За простой электромагнит (IMG:style_emoticons/default/smile.gif)
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Lancer 1.3
сообщение 30.4.2011, 13:51
Сообщение #60


Начинающий Технический Маньяк
**

Группа:
Технический Маньяк
Сообщений: 34
Регистрация: 1.4.2011
Из: Королев, МО
Вне форума
Авто: Lancer IX

Репутация:   0


Цитата(ArtemX @ 29.4.2011, 18:07) *

Поставил точно такой же соленоид на открывание багажника. Работает отлично. Покупал года 2 назад в обычном магазине автозапчастей, стоил порядка 400-500руб.
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
alexander29
сообщение 30.4.2011, 21:37
Сообщение #61


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 1096
Регистрация: 1.4.2011
Из: архангельск
Вне форума
Авто: lancer 9 1.6 MT

Репутация:   43


осталось еще придумать закрывание того же багажника с кнопки.... (IMG:style_emoticons/default/cool.gif)
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
SSh
сообщение 30.4.2011, 21:41
Сообщение #62


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 7049
Регистрация: 3.6.2009
Из: Армения
Вне форума
Авто: Lancer IX, AT

Репутация:   265


См. сообщение #5 (IMG:style_emoticons/default/biggrin.gif)
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
LancerZ
сообщение 1.5.2011, 15:53
Сообщение #63


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 1200
Регистрация: 22.5.2010
Из: Москва (СВАО) - НН
Вне форума


Репутация:   17


Цитата(Titus @ 29.4.2011, 18:13) *
Ну, как бы да, но, банальный привод ЦЗ или просто соленоид стоит и дешевле и приедет быстрее (IMG:style_emoticons/default/wink.gif)

Есть ещё варианты банальных соленоидов? Особенно интересуют те, которые приедут быстрее (IMG:style_emoticons/default/smile.gif) . Хочу сделать открывание лючка бензобака по двойному нажатию на кнопку, поэтому привод нужен средней мощности и малых габаритов. Пока купил маленькую сервомашинку, но соленоид с пружиной более естественное решение.

PS 20$ это не дорого, вот доставка в 40$ да (IMG:style_emoticons/default/smile.gif)
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Titus
сообщение 1.5.2011, 16:10
Сообщение #64


Don Amadeus
*******

Группа:
Главные администраторы
Сообщений: 29954
Регистрация: 19.2.2009
Из: Russia, Sevastopol
Вне форума
Авто: Lancer IX-1.6 MT Turbo, Honda Accord IX-2.4 AT Executive.

Репутация:   466


Практически в любом автомагазине или на любом авторынке (IMG:style_emoticons/default/wink.gif)
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Titus
сообщение 1.5.2011, 16:12
Сообщение #65


Don Amadeus
*******

Группа:
Главные администраторы
Сообщений: 29954
Регистрация: 19.2.2009
Из: Russia, Sevastopol
Вне форума
Авто: Lancer IX-1.6 MT Turbo, Honda Accord IX-2.4 AT Executive.

Репутация:   466


Или вот смотри:
http://www.bm52.ru/catalog/filt/cat69/420_2911/

390р, контора в Нижнем Новгороде (IMG:style_emoticons/default/wink.gif) Вроде в наличии.
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
LancerZ
сообщение 2.5.2011, 7:26
Сообщение #66


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 1200
Регистрация: 22.5.2010
Из: Москва (СВАО) - НН
Вне форума


Репутация:   17


Ога, спасибо! Вернусь в НН, прикуплю (IMG:style_emoticons/default/smile.gif) .
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
samarasanych
сообщение 28.1.2012, 19:32
Сообщение #67


Начинающий Технический Маньяк
**

Группа:
Технический Маньяк
Сообщений: 91
Регистрация: 2.10.2010
Из: Russia, САМАРА град
Вне форума


Репутация:   1


Гуру, нужна Ваша помощь. Хочу прикупить серврпривод на закрывание крышки багажника ( со спойлером), но нужно знать, какое нужно приложить усилие, чтобы подобрать привод.
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Titus
сообщение 28.1.2012, 19:45
Сообщение #68


Don Amadeus
*******

Группа:
Главные администраторы
Сообщений: 29954
Регистрация: 19.2.2009
Из: Russia, Sevastopol
Вне форума
Авто: Lancer IX-1.6 MT Turbo, Honda Accord IX-2.4 AT Executive.

Репутация:   466


Ух, тут только экспериментально, я еще не видел сервоприводов на Лансере - многие думали (да и я сам) - но реализованных вариантов не доводилось видеть (IMG:style_emoticons/default/smile.gif)
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
samarasanych
сообщение 28.1.2012, 20:10
Сообщение #69


Начинающий Технический Маньяк
**

Группа:
Технический Маньяк
Сообщений: 91
Регистрация: 2.10.2010
Из: Russia, САМАРА град
Вне форума


Репутация:   1


мне б тока узнать нужное усилие, а там уже легче будет. А как его, вернее чем его можно померить?
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
makartny
сообщение 30.3.2012, 17:58
Сообщение #70


Технический Маньяк
***

Группа:
Технический Маньяк
Сообщений: 178
Регистрация: 9.11.2010
Из: Санкт-Петербург, Кронштадт
Вне форума


Репутация:   2


Цитата(samarasanych @ 28.1.2012, 21:10) *
мне б тока узнать нужное усилие, а там уже легче будет. А как его, вернее чем его можно померить?

через редуктор сделать и там уже пофиг какое усилие надо, он и скорость понизит! только я думаю эта конструкция столько места займет, что не будет смысла! (IMG:style_emoticons/default/cool.gif)
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
SSh
сообщение 30.3.2012, 18:15
Сообщение #71


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 7049
Регистрация: 3.6.2009
Из: Армения
Вне форума
Авто: Lancer IX, AT

Репутация:   265


Цитата
чем его можно померить

Динамометром а проще говоря безменом (IMG:style_emoticons/default/wink.gif) Редуктор можно червячный, а еще лучше - шаговый двигатель, но вот вопрос - зачем? Если открытие актуально - про свои резоны я рассказывал - то закрытие по-моему лишнее...

Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
krokot
сообщение 1.7.2012, 22:22
Сообщение #72


Начинающий Технический Маньяк
**

Группа:
Технический Маньяк
Сообщений: 14
Регистрация: 22.4.2012
Вне форума
Авто: Lancer 9

Репутация:   4


как искать соленоид в экзисте. Единственное что нашел от нексии но он дорогой(((
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
SSh
сообщение 2.7.2012, 5:47
Сообщение #73


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 7049
Регистрация: 3.6.2009
Из: Армения
Вне форума
Авто: Lancer IX, AT

Репутация:   265


Соленоид или актуатор? Если для открывания багажника - последний по-моему предпочтительней, т.к. потребляет меньше тока и стоит недорого.
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
SERDGY
сообщение 16.7.2012, 23:28
Сообщение #74


Начинающий Технический Маньяк
**

Группа:
Технический Маньяк
Сообщений: 9
Регистрация: 11.4.2012
Вне форума
Авто: Mitsubishi Lanser 9

Репутация:   0


Две зимы промучился, (личинка замка крышки багажника не работала) сделал привод.актуатор за 150 рублей, штатную тягу снял и в тисках г-образный конец повернул на 90 градусов.Вставил в прикрученный электропривод(оба отверстия уже были в лансе,как то подошли).Пристегнул пластиковым хомутом и все заработало.Да,с личинки снял лишнее,чтоб не мешало.Электрика как у всех.Нашел нужный провод,поставил реле,протянул
+ к приводу.Теперь наслаждаюсь,особенно в дождь на переполненной парковке магазинов.Очень полезная приблуда,всем рекомендую!Если нужны фото--сделаю.
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Asdwarf
сообщение 17.7.2012, 9:24
Сообщение #75


Левша
*******

Группа:
Почетные ветераны
Сообщений: 1801
Регистрация: 19.2.2009
Из: Санкт-Петербург, Центр
Вне форума
Авто: VW CC 1.8MT

Репутация:   24


Актуатор - бюджетно, да. А его вытягивает потом обратно чем-то?
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
VladiZlav
сообщение 30.5.2013, 22:11
Сообщение #76


Познающий Лансер 9
***

Группа:
Технический Маньяк
Сообщений: 143
Регистрация: 10.5.2013
Из: Симферополь
Вне форума


Репутация:   7


сегодня озадачился механической частью, установил и закрепил (IMG:style_emoticons/default/smile.gif) А провод у меня уже болтается в багажнике, проведен в аккурат к коммутации блока сигналки (IMG:style_emoticons/default/smile.gif) Вобщем осталось электрику подключить.
Эскизы прикрепленных изображений
Прикрепленное изображение
Прикрепленное изображение
Прикрепленное изображение

Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Titus
сообщение 30.5.2013, 23:08
Сообщение #77


Don Amadeus
*******

Группа:
Главные администраторы
Сообщений: 29954
Регистрация: 19.2.2009
Из: Russia, Sevastopol
Вне форума
Авто: Lancer IX-1.6 MT Turbo, Honda Accord IX-2.4 AT Executive.

Репутация:   466


Нормально получилось (IMG:style_emoticons/default/smile.gif)
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
VladiZlav
сообщение 2.6.2013, 21:43
Сообщение #78


Познающий Лансер 9
***

Группа:
Технический Маньяк
Сообщений: 143
Регистрация: 10.5.2013
Из: Симферополь
Вне форума


Репутация:   7


кстати, господа маньяки, что за разъем припрятали хитрые япы незадействовнный в крышке габажника?
Ниже на фото представляю.
Кстати проложил проводок в гофре, вразы спокойнее и приятнее (IMG:style_emoticons/default/smile.gif)
Эскизы прикрепленных изображений
Прикрепленное изображение
Прикрепленное изображение
Прикрепленное изображение

Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
AKStyle
сообщение 2.6.2013, 22:00
Сообщение #79


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 5242
Регистрация: 26.7.2010
Из: МО, Белоозерский - Томск
Вне форума
Авто: Lancer IX 1.8T MT

Репутация:   134


кстати да, тоже интересует, что за разъём?! сдаётся мне это на дополнительный стоп сигнал на спойлере.
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
VladiZlav
сообщение 2.6.2013, 22:09
Сообщение #80


Познающий Лансер 9
***

Группа:
Технический Маньяк
Сообщений: 143
Регистрация: 10.5.2013
Из: Симферополь
Вне форума


Репутация:   7


Цитата(AKStyle @ 2.6.2013, 22:00) *
сдаётся мне это на дополнительный стоп сигнал на спойлере.

Кстати да, очень реальный вариант! Если учесть что спойлер у меня в планах - то очень полезный разъем (IMG:style_emoticons/default/yahoo.gif)
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Titus
сообщение 2.6.2013, 22:09
Сообщение #81


Don Amadeus
*******

Группа:
Главные администраторы
Сообщений: 29954
Регистрация: 19.2.2009
Из: Russia, Sevastopol
Вне форума
Авто: Lancer IX-1.6 MT Turbo, Honda Accord IX-2.4 AT Executive.

Репутация:   466


Верно, это разъем для дополнительного стопа в спойлере (IMG:style_emoticons/default/wink.gif)
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
SSh
сообщение 3.6.2013, 5:05
Сообщение #82


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 7049
Регистрация: 3.6.2009
Из: Армения
Вне форума
Авто: Lancer IX, AT

Репутация:   265


Сообщение #1, в самом низу
Цитата
Ну в крышке багажника есть запасной разъем для подключения стоп-сигнала на спойлере, просто висит в воздухе и все.

(IMG:style_emoticons/default/wink.gif)
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
stenli
сообщение 6.6.2013, 15:40
Сообщение #83


Начинающий Технический Маньяк
**

Группа:
Технический Маньяк
Сообщений: 8
Регистрация: 22.12.2010
Из: Новосибирск
Вне форума
Авто: mitsubischi lancer 9 2.0

Репутация:   0


загорелся идеей по поводу открытием и закрытием багажника, чтоб не пачкать руки когда машина грязная. по-гуглил, нашел установки на нексию http://www.nexia-club.ru/f/dop/2676-elektr...niya/#msg787352 И тот самый отчет, по которому попробуем сделать http://www.drive2.ru/cars/nissan/maxima_qx...16394579372642/ - Привод крышки багажника. пока что собирается комплектующее
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Titus
сообщение 6.6.2013, 16:31
Сообщение #84


Don Amadeus
*******

Группа:
Главные администраторы
Сообщений: 29954
Регистрация: 19.2.2009
Из: Russia, Sevastopol
Вне форума
Авто: Lancer IX-1.6 MT Turbo, Honda Accord IX-2.4 AT Executive.

Репутация:   466


Задумка интересная (IMG:style_emoticons/default/wink.gif)
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Burlyaev
сообщение 6.8.2013, 13:10
Сообщение #85


Начинающий Технический Маньяк
**

Группа:
Технический Маньяк
Сообщений: 6
Регистрация: 6.8.2013
Вне форума


Репутация:   0


Не легче отвезти машину, чтобы тебе сделали и не парься?
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Titus
сообщение 6.8.2013, 14:32
Сообщение #86


Don Amadeus
*******

Группа:
Главные администраторы
Сообщений: 29954
Регистрация: 19.2.2009
Из: Russia, Sevastopol
Вне форума
Авто: Lancer IX-1.6 MT Turbo, Honda Accord IX-2.4 AT Executive.

Репутация:   466


Здесь немножко о другом речь идет, и формат форума чуть другой (IMG:style_emoticons/default/smile.gif)
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Баннер
сообщение 20.9.2016, 10:19
Сообщение #87


Технический Маньяк
***

Группа:
Технический Маньяк
Сообщений: 108
Регистрация: 24.4.2012
Из: Ярославль
Вне форума
Авто: Lancer 9 1.6

Репутация:   6


Ситуация такая: у меня сигнализация excellent city/capital первого поколения.
Ставилась видимо в рольфе в далеком 2005 году.
Я озадачился открывание багажника с кнопки, установил актуатор, протянул провода. В инструкции к использованию сигнализации есть функция открывания багажника, от блока идет провод, по которому должен подаваться импульс, но не подается.
Программирование с брелка тоже не предусматривает включение этой функции.
На форуме производителя есть информация, что данная функция подключается только при перепрограммировании главного блока программой Magic Tuner через LPT -порт.

Кто-нибудь программировал эти блоки? Неужели придется отказаться от идеи открытия багажника с пульта? ((
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post

5 страниц V   1 2 3 > »
Fast ReplyReply to this topicStart new topic
2 чел. читают эту тему (гостей: 2, скрытых пользователей: 0)
Пользователей: 0





Быстрый заказ, позвонить +7-978-708-85-73
Дроссель Amadeus Productions. Быстрый заказ по телефону.
(Viber, WhatsApp, Telegram)
Amadeus Productions Дроссельный узел на Lancer IX 1.6 (4G18), 2.0 (4G63) и другие моторы
Ремкомплект РХХ на Mitsubishi Lancer IX, 1.6 (4G18), MD619857, 1450A116
Облегченный маховик на 1.6 (4G18) и другие моторы
Облегченные шкивы на 1.6 (4G18) и другие моторы
One-touch или "Ленивые поворотники"
