АРХИВ: One-touch или Ленивые поворотники от Amadeus Productions, V2.0, готовые платы для Ваших автомобилей Опции

[Titus]

Всем привет, отдельно тем, кто ждал и дождался (IMG:style_emoticons/default/smile.gif)

Представляем обновленную версию плат One-touch или ленивых поворотников от Amadeus Productions, V2.0.

Чуть доработана программная часть, чуть улучшена аппаратная часть в сравнении с первой версией устройства.

Устройство устанавливается на:
- Lancer-IX,
- Cedia (предварительно проверяйте наличие электронного блока подрулевых переключателей в Вашей машине),
- Mirage Dingo (предварительно проверяйте наличие электронного блока подрулевых переключателей в Вашей машине),
- Outlander первого поколения,
- Grandis,
- Pajero iO (предварительно проверяйте наличие электронного блока подрулевых переключателей в Вашей машине).

Возможности данного устройства:
- Функция "указание направления поворота в одно касание" - устройство позволяет мигнуть указателями поворота автомобиля 3 раза при легком касании рычага указателей поворотов, без его фиксации.
- Автоматическое включение "аварийки" при движении задним ходом, функция интеллектуальная - если до включения задней передачи рычаг поворотников находится в состоянии, отличном от нейтрального (центрального) - включение "аварийки" блокируется и будет мигать только соответствующая сторона поворотников, указывая планируемое направление движения водителя при движении задним ходом.
- Автоматический тест устройства при включении зажигания в положение "On" - краткое мигание всеми лампочками указателей поворотов.

Тем,кто хочет собрать данное устройство своими руками (V1.0) - полное описание по данной разработке находится здесь

Устройство собрано на фирменных печатных платах, с применением импортных комплектующих, прецизионных резисторов, в настройке не нуждается, сборка и контроль лично мои (IMG:style_emoticons/default/smile.gif)




Подключается к блоку подрулевого переключателя поворотников проводами минимально возможной длины, клеится на двусторонний скотч или термоклей к задней крышке блока.

Расшифровка контактных площадок на устройстве:
+ - питание +12в.
- - общий, он же GND, он же масса.
Rear - сигнал статуса включения задней передачи, берется с приборки, либо в любом другом месте - активный уровень высокий - то есть, при подаче +12в на этот контакт устройство будет включать "аварийку".
R - контакт управления правым плечом поворотников.
L - контакт управления левым плечом поворотников.

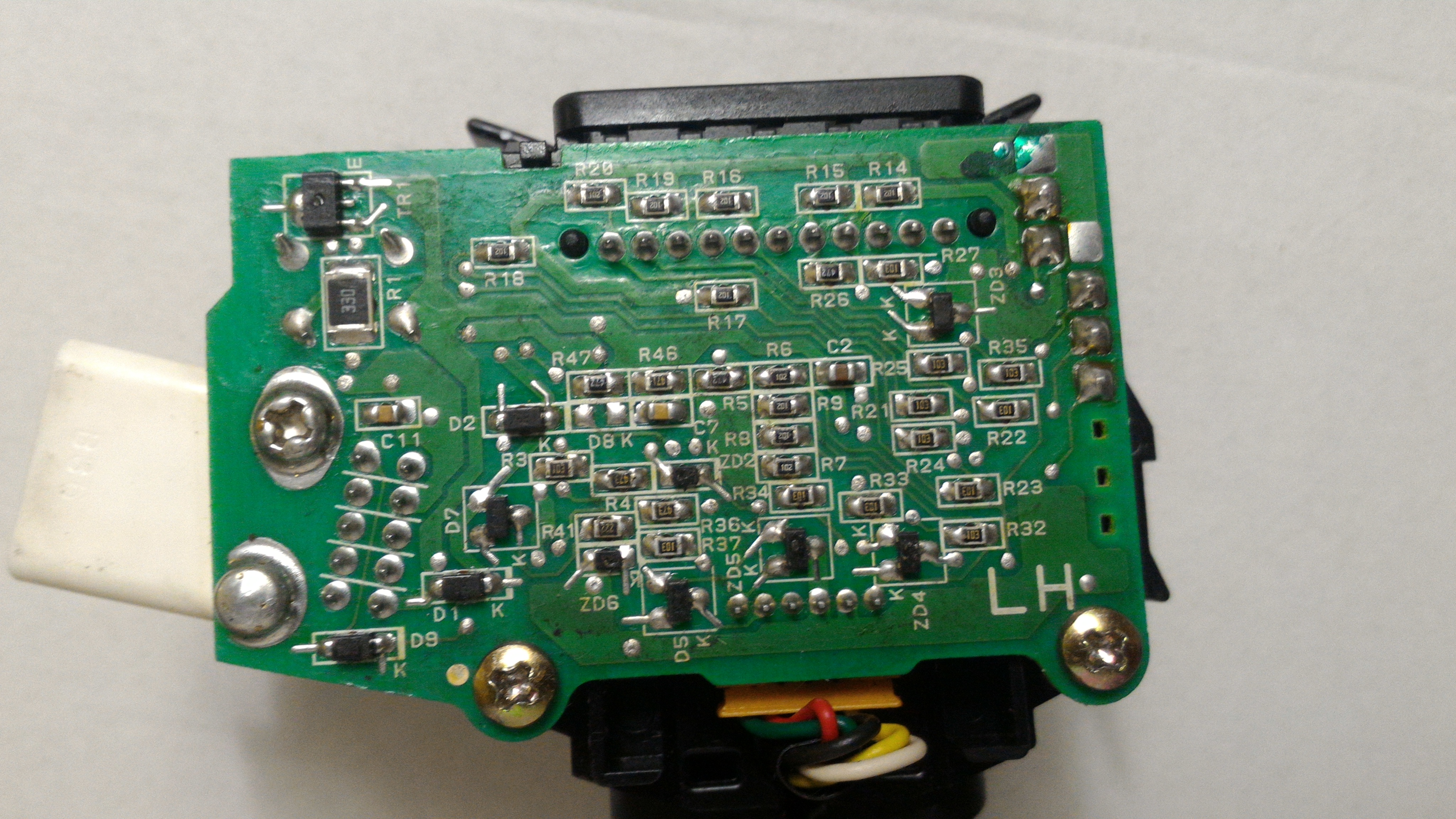

По фото выбираем плату, которая стоит в Вашей машине и смотрим к каким контактным площадкам на ней припаиваться:





Подключение функции автоматического включения "аварийки" при движении задним ходом реализуется за счет подпаивания провода Rear к проводу в синей колодке панели приборов: КОНТАКТ №46 - 6 контакт справа на синем разъеме, коричневый провод с серебряной полосой, на фото отмечен красной стрелкой:



Подключение функции автоматического включения "аварийки" при движении задним ходом одинаково как для автомата, так и для механики.

Более подробная информация по распиновке панели приборов Lancer IX находится здесь.

* * *

Где взять статус заднего хода на Outlander:
Синий (правый) разъем за приборкой, приборку надо снять, нам нужен 3 справа верхний контакт - красный провод с зелёной полосой - паяемся к нему, это статус включения заднего хода.

Подключение функции автоматического включения "аварийки" при движении задним ходом одинаково как для автомата, так и для механики.

Фото разъема с необходимым нам контактом:


* * *

Подключение к Grandis подробно описано здесь.

* * *

Стоимость устройства составляет 1200 рублей.
Стоимость упаковки и доставки почтой в любую точку России составляет 300 рублей.
Есть доставка в Украину.
Другие варианты доставки обсуждаемы.

Для заказа обращайтесь ко мне в личные сообщения - необходимо знать Ваши полные ФИО, адрес, индекс, мобильный телефон, после чего выдаются данные для оплаты и высылается посылка с устройством.

* * *
Данная разработка и любая ее версия являются собственностью лично Сергей SSh и компании Amadeus Project.
Авторы не против самостоятельного повторения данной разработки и любой ее версии в личных целях.
Авторы категорически против коммерческого применения данной разработки любой версии любым другим лицом кроме владельцев.
* * *

Дата оригинальной публикации - 11.09.2017 © Titus.

[ося]

А есть ли гарантия на данное устройство?

[Titus]

Ломаться там нечему, при условии отсутствия неисправностей в бортовой сети автомобиля (IMG:style_emoticons/default/smile.gif)

[everkey]

хочу видеообзор, что это, как, а главное зачем

[Titus]

everkey, просто качаете рычажок переключателя поворотников в сторону включения левой или правой стороны, не доводя его до фиксации - соответствующая сторона мигает указателями поворотов 3-4 раза.

Удобно при активной городской езде и не только - просто быстро качнув в ту или иную сторону рычажок указателя поворотов и обозначив планируемое направления движения.

При включении передачи заднего хода автоматически включается режим мигания "аварийкой", при выключении передачи заднего хода режим выключается.

Видеообзор сделаем (IMG:style_emoticons/default/smile.gif)

[zmey-ekb]

Доброго времени. А скажите, пожалуйста, на Тойоту Краун Мажеста такой девайс можно установить? Как я понял из описания все подводимые провода стандартные в любом авто. Главное знать где они находятся. И что такое "контакт управления поворотником"? Как это правильно называется- "+", GND или что еще.
И возможна ли отправка т\к? В Севастополе (судя из подписи) есть т\к "Ратэк"

[Titus]

zmey-ekb, приветствую, с Тойотами данное устройство работать не будет, только перечисленные Mitsubishi.

[allroad]

Виктор привет!
Давненько ждем!
Опт от скольки штук ?

[zmey-ekb]

Жаль весьма. Я давно ищу такое устройство на свой авто. А может как то это все притулить к Тойоте? Ну что-то поменять.
И что такого хитрого в нем, что только для мицумбы? Свой алгоритм на выходе? Мне казалось лампы они и в Африке...

[Titus]

allroad, привет, опта нет, можно только сэкономить на доставке, если заказывать несколько штук сразу.
Сколько плат надо? Можно дальше в личку (IMG:style_emoticons/default/smile.gif)

[Titus]

zmey-ekb, все дело в стыковке с блоком переключателя поворотников - вот эти R и L - по ним передаются в блок цифровые сигналы, импульсные, у разных производителей машин они обычно индивидуальные.

Сергей (SSh), когда разрабатывал сей блок - подробно описывал, что, как и почему вот в этой теме - гляньте первые посты:
http://forum.amadeus-project.com/index.php?showtopic=1239

Что и как в Тойоте - без понятия, никогда не владел Тойотами и друзей с ними в ближайшей доступности нет... (IMG:style_emoticons/default/smile.gif)

[zmey-ekb]

Т.е все дело в прошивке?

[Titus]

Вообще в принципе работы подрулевого блока управления поворотниками, прошивка - это уже вторичное)

[zmey-ekb]

Понял. Спс.

[Titus]

Не за что (IMG:style_emoticons/default/smile.gif)
Надо брать схемы Тойоты, смотреть, что и как конкретно там реализовано, разрабатывать блок именно под нее.

[SSh]

Относительно Тойоты или др. авто. Схемы если что и прояснят, но все равно в конечном итоге надо брать "живой" блок и тыкать в соотв. контакты осциллографом. Вполне возможно, что тут тоже идет какое-то сканирование, как и на ММС, в этом случае будет достаточно подкорректировать прошивку под конкретные импульсы. Но для новых авто вероятна также передача команд по шине CAN. Тут уж придется значительно усложнять само устройство и переписывать прошивку. А вообще для каждого конкретного случая может быть свое собственное решение.

В первом сообщении по ссылке, приведенной Виктором, показаны осциллограммы импульсов с подрулевого переключателя. Если на какой-нибуть машине присутствуют аналогичные, то тогда описанный блок можно смело использовать.

[albork]

Добрый день ! Подскажите а контакты "INT" и "MIST" для чего используются ?

[Rambo]

Добрый день. На ММС Galant EA1A работать будет?

[SSh]

INT и MIST в этой версии не используются. В предыдующей версии была предусмотрена также регулировка частоты взмахов стеклоочистителей, для этой цели и предназначались указанные сигналы, см. по ссылке выше.

[жека71]

А есть ли гарантия на данное устройство?

Не сомневайся Витя делает всё качественно и не будет предлагать людям не доведя до ума (IMG:style_emoticons/default/wink.gif)

[Titus]

Добрый день. На ММС Galant EA1A работать будет?

Приветствую, лично не проверяли, нет такой машины под рукой, разберите кожух рулевой колонки, вытащите из разъема блок поворотников вместе с ручкой (просто тянуть его за ручку уверенно и все), снимите заднюю крышку и сравните вид платы блока с приведенными в первом посте этой же темы фотографиями - если найдете Вашу - можно будет смело брать блок и паяться, как указано на фото. Если на фото Вашей платы не будет - скидывайте фото, подумаем (IMG:style_emoticons/default/smile.gif)

[OxoTHuk]

ДОЖДАЛИСЬ!! УРА!!!
Отправка только через тебя или через представителей тоже имеет место быть?

[Titus]

OxoTHuk (IMG:style_emoticons/default/biggrin.gif)
Через меня напрямую, так будет быстрее и удобнее.
Кинул инфо в личку - как и что)

[Titus]

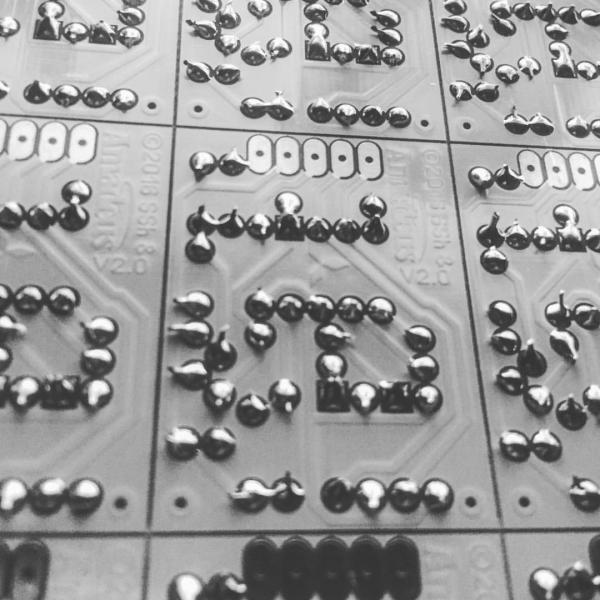

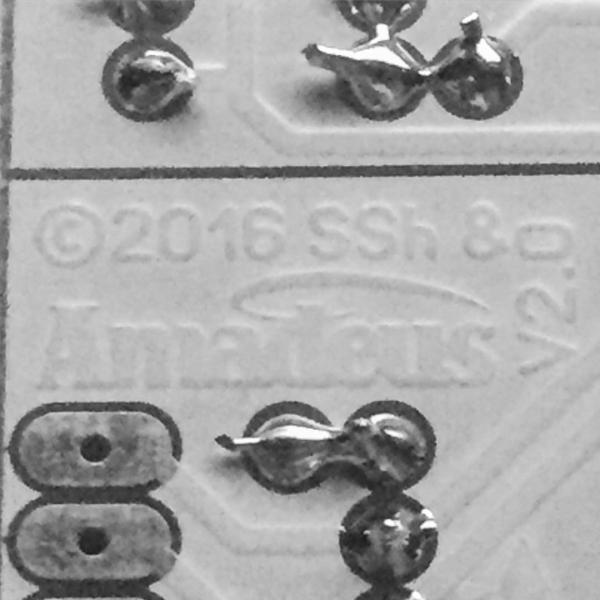

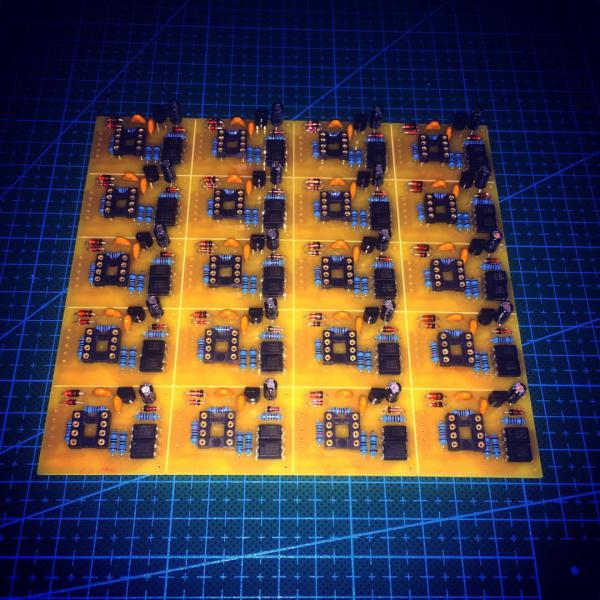

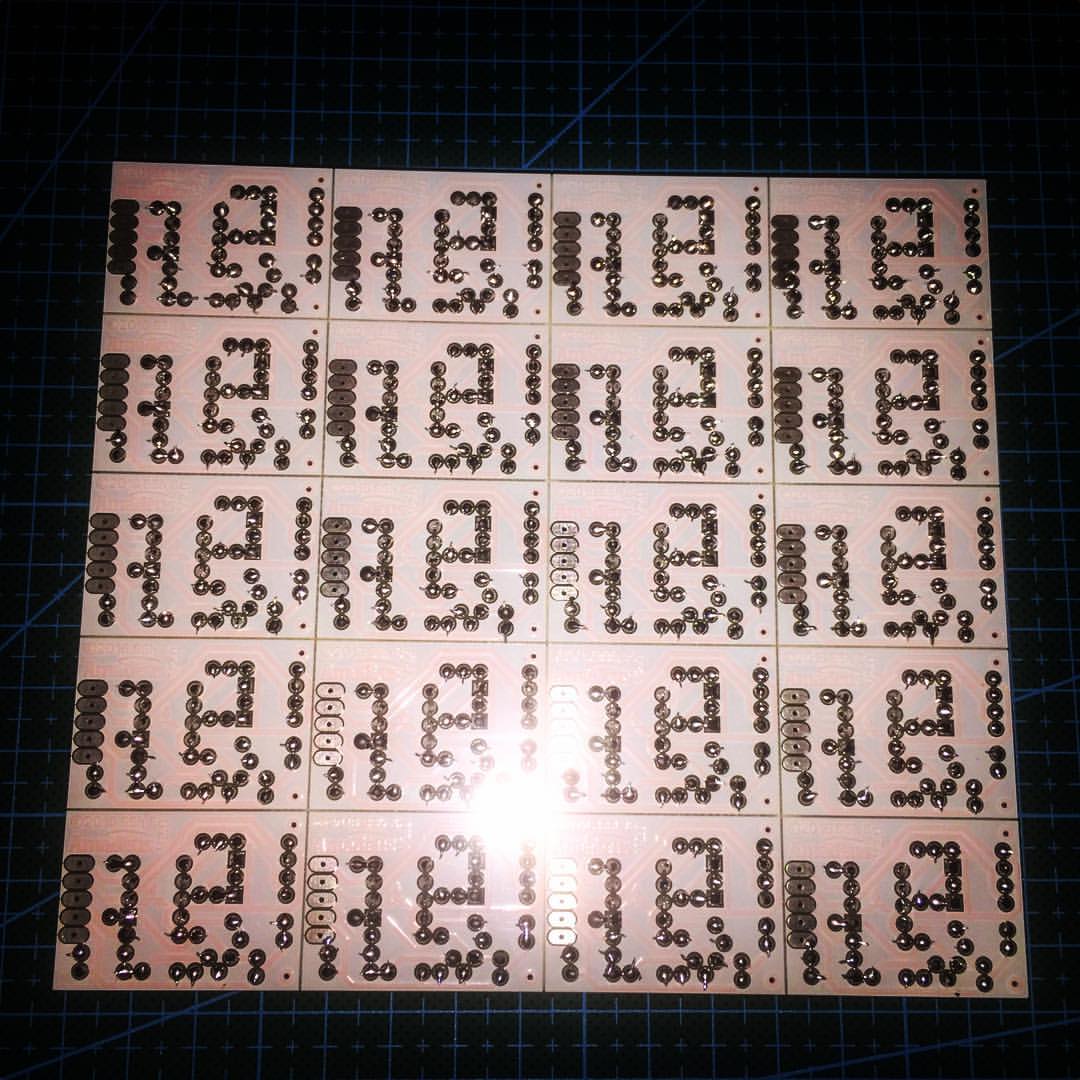

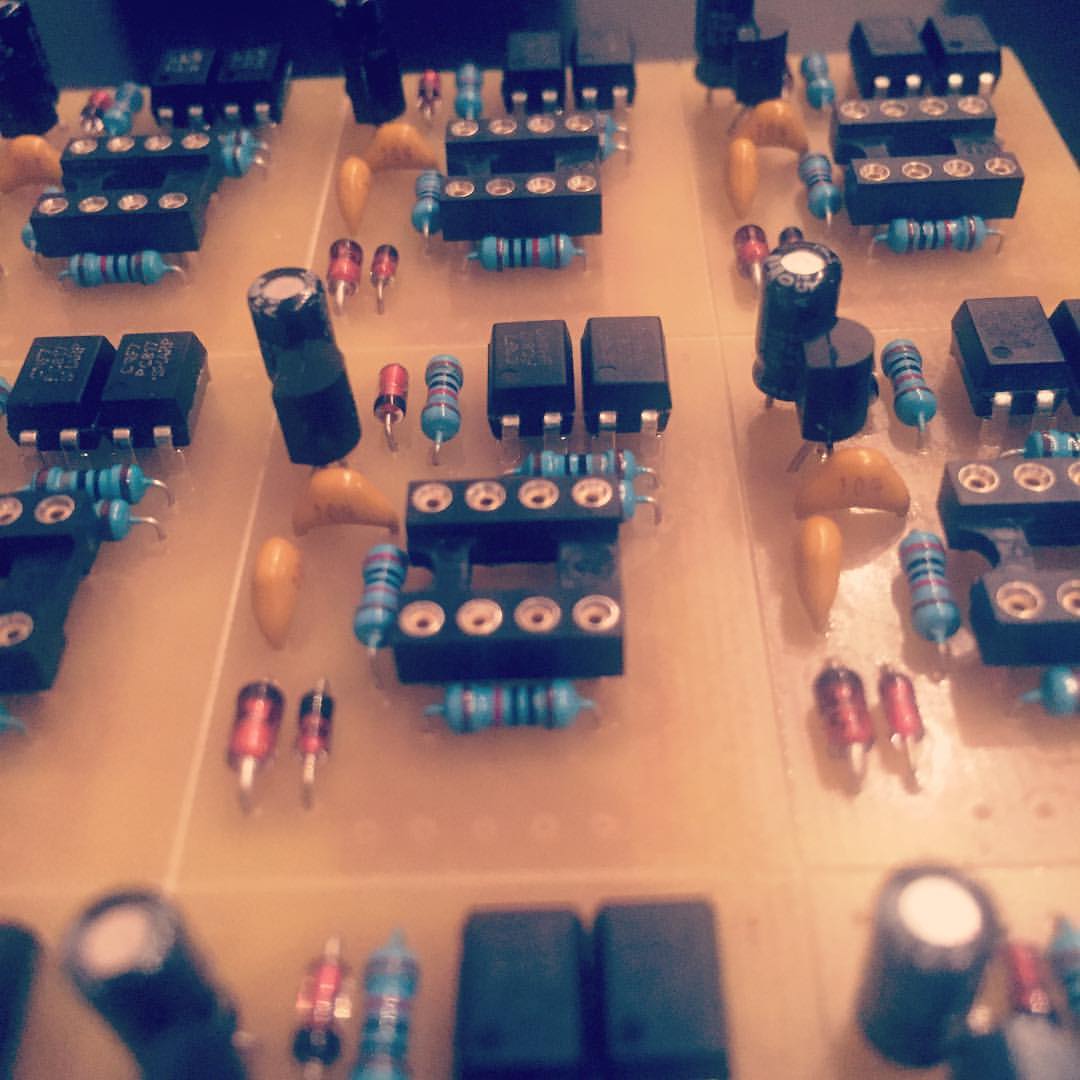

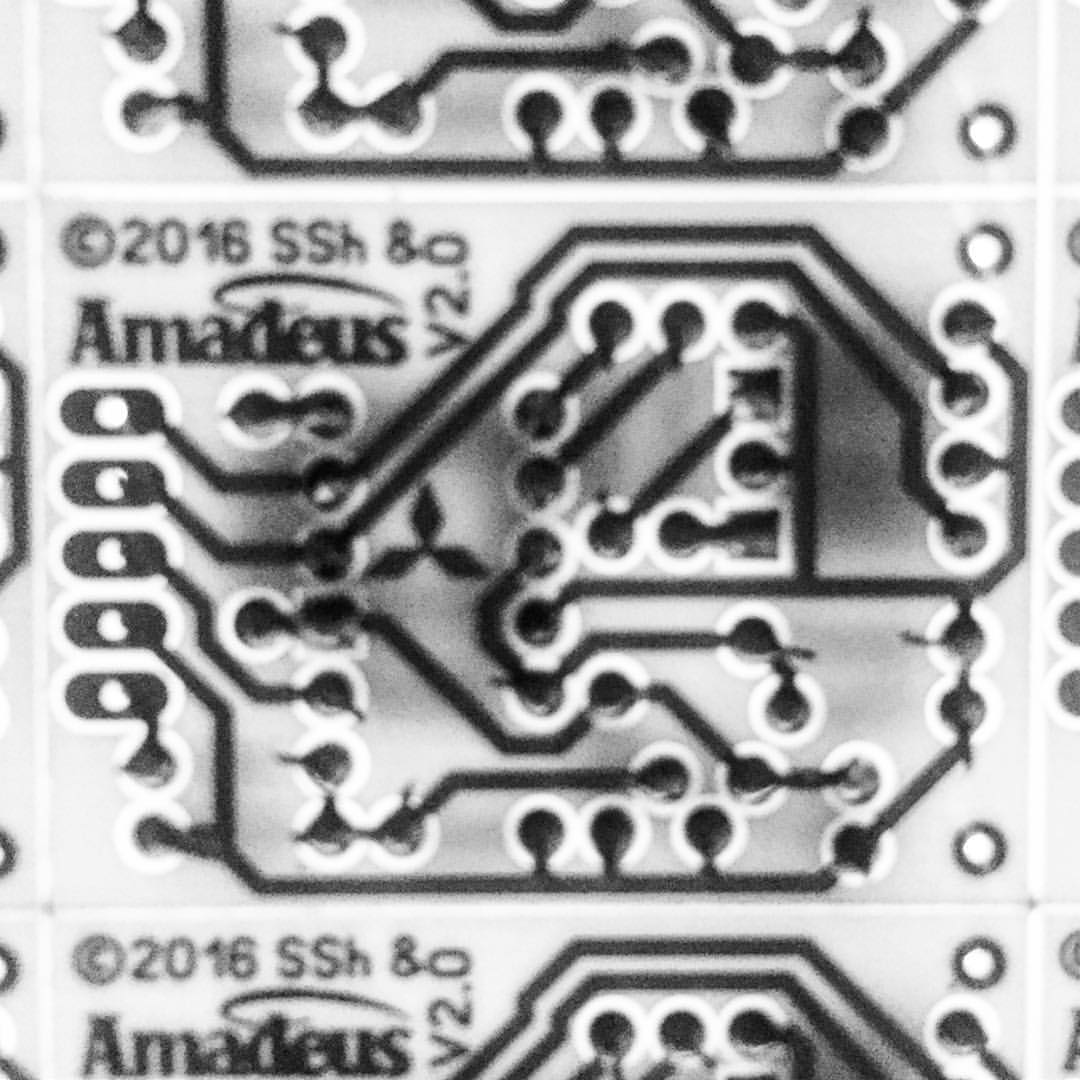

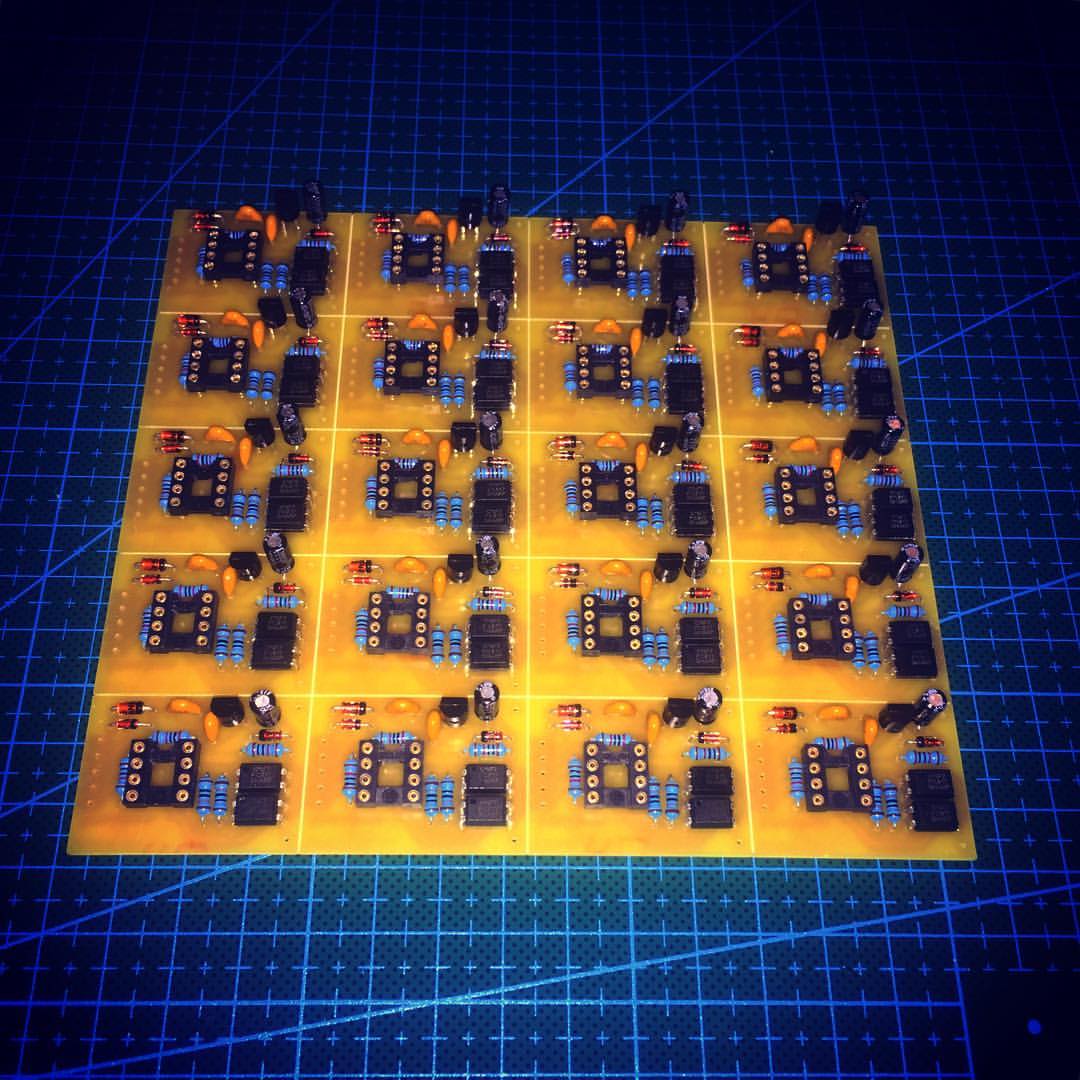

Чуть фото для истории из производственного процесса (IMG:style_emoticons/default/smile.gif)

[serega098]

(IMG:style_emoticons/default/good.gif)

[LAN 298]

(IMG:style_emoticons/default/hi.gif) (IMG:style_emoticons/default/drinks.gif) (IMG:style_emoticons/default/good.gif)

[Titus]

(IMG:style_emoticons/default/drinks.gif) (IMG:style_emoticons/default/smile.gif)

[coustou]

отлично (IMG:style_emoticons/default/good.gif)

[coustou]

У меня вопрос: на подрулевом БУ +12 постоянно, указанный на картинке (от АБ) или при выключении АСС потенциала там нет?
Прошу прощения, если этот вопрос оффтоп, манулы можно пощерстить, но лучше спросить (IMG:style_emoticons/default/biggrin.gif) - общение же (IMG:style_emoticons/default/smile.gif)

[SSh]

При выключении зажигания устройство обесточивается.

[Мирослав]

При выключении зажигания устройство обесточивается.

Доброго всем времени суток! Уважаемый ТС, а на Тойоту Вензу можно придумать данный девайс?

[SSh]

Теоретически девайс можно придумать на любую машину, вот только надо знать сигналы подрулевого переключателя...

[Kayot]

Всем привет!

Хочу сказать огромное спасибо Виктору. Отправил очень быстро, хорошо упаковав.

Поставил, работает отлично ( правда аварийку при движении на зад пока не подключил)

Видео, если кому интересно.

[Titus]

Kayot, привет, рад, что все понравилось!
Спасибо за отзыв и видео (IMG:style_emoticons/default/smile.gif)

По высылке - высылаем в течение 3х рабочих дней с момента оплаты, обычно стараемся отправить в день оплаты.

[zvb]

Спасибо автору и организаторам реализации изделия.
И заодно необязательная доделка устройства:

[Titus]

zvb, приветствую, пожалуйста, рады, что все понравилось (IMG:style_emoticons/default/smile.gif)
Доделка удобная (IMG:style_emoticons/default/smile.gif)

[zvb]

Поделюсь одним наблюдением за работой устройства.
При повороте ключа зажигания из положения ACC в ON, все лампочки поворотников кратковременно вспыхивают.
Вспышка происходит буквально какие-то миллисекунды. Но поскольку у меня все лампочки поворотников, в том числе в приборной панели, светодиоды, то эту вспышку отчетливо видно. На лампах накаливания ее возможно и не будет видно (надо спросить у тех, кто уже установил).
Описанное не мешает работе, даже каким-то образом обозначает автомобиль, в котором собираются запустить двигатель.

[Titus]

zvb, самотест устройства при включении, есть на всех машинах с установленным устройством, вне зависимости от типа установленных лампочек.

[allroad]

Полтора года ждал и на конец оно свершилось !
Устанавливать решил сам, хотя навыков особых не имею
да и инструменты у меня не совсем подходящие.
По молясь приступил ! Сняв кожух с переключателя понял, что
своим паяльником с огромным жалом такую мелочевку паять опасно.
Жало обточил на наждаке и в бой !
В общем не так страшен черт как его малюют (IMG:style_emoticons/default/wink.gif)
Не спеша припаял и установил. Проверил, все работает как описано.
Очень порадовала функция включения аварийки при движении задним
ходом, даже больше, чем ленивые поворотники.
В процессе терзал своими вопросами Виктора (Titus) и немного Сергея (SSh).

По моему очень нужный девайс, повысивший комфорт лансера.
Создателям огромное спасибо !!!

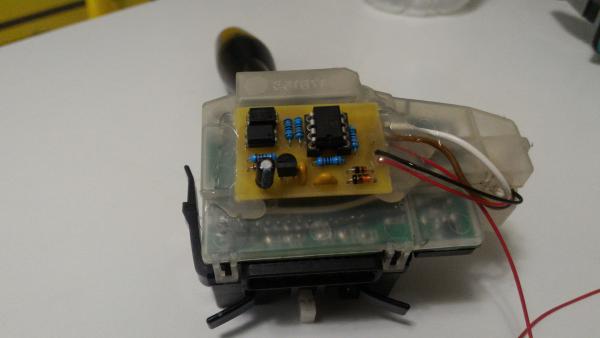

Немного фоток.

Эскизы прикрепленных изображений



[Titus]

allroad, приветствую, рад, что все понравилось, пусть девайс радует всегда! (IMG:style_emoticons/default/smile.gif)

И спасибо за фотки, некоторые из них уже заняли почетное место в первом посте темы, как дополнение или замена старым (IMG:style_emoticons/default/drinks.gif)

[Гость_vaf3_*]

(IMG:http://s019.radikal.ru/i600/1710/39/127e054ed511.jpg)

[Titus]

Оно (IMG:style_emoticons/default/smile.gif)

[fomich]

Виктор, добрый день .
Поставил, работает.
По дороге будем привыкать лекго нажимать на рычажок.

Спасибо.

[Titus]

Жень, приветствую, наконец-то (IMG:style_emoticons/default/smile.gif)
Рад, пусть служат долго! (IMG:style_emoticons/default/drinks.gif)

[oas673]

Жень, приветствую, наконец-то (IMG:style_emoticons/default/smile.gif)
Рад, пусть служат долго! (IMG:style_emoticons/default/drinks.gif)

Приветствую, есть ли возможность заказать данный девайс? и если есть напиши номер телефона, в вотсап по удобнее чем на форуме.

[Titus]

Приветствую, есть ли возможность заказать данный девайс? и если есть напиши номер телефона, в вотсап по удобнее чем на форуме.

Приветствую, да, конечно, вся информация в личке.

[Daimos_kz]

Здравствуйте!
Желаю приобрести, прошу информацию.
Надеюсь, на Pajero Io тоже заработает. Другие разработки не пошли(

[Titus]

Daimos_kz, приветствую, смотрите в личку (IMG:style_emoticons/default/smile.gif)

[Daimos_kz]

Записывайте в подходящие модели Pajero Io. Работает, как часы! Спасибо.

[Titus]

Пожалуйста, запишем, спасибо за проверку! (IMG:style_emoticons/default/smile.gif)

[alex3411]

какая цена на это удовольствие?

[Titus]

Приветствую, по Украине - звоните в наше официальное представительство, там расскажут о текущей цене, устройства есть в наличии, высылка Новой Почтой или любым другим удобным для Вас методом:
г.Мариуполь — +38-096-514-05-60, landross@mail.ru, Сергей.

Если будут вопросы - пишите.

[Proas]

Тоже поставил на днях. Установил за 10 минут благодаря рисунку, где показано к какому контакту что припаять. Работает чётко стабильно, одним словом шикардос. Спасибо огромное.

[Titus]

Пожалуйста, пусть радуют (IMG:style_emoticons/default/smile.gif)

[AlexSuv]

А на Honda civic 4D подойдет.
А перечень деталей можно узнать

[Titus]

AlexSuv, приветствую, нет, не подойдет.

Схема и перечень деталей для первой версии устройства доступны вот тут:
http://forum.amadeus-project.com/index.php?showtopic=1239

[Explomat]

Добрый вечер! Цена актуальна, которая указана в шапке? И к кому мне обратиться, чтобы сделать заказ?
Спасибо.

[Titus]

Приветствую, да, конечно актуальна.
Обратиться ко мне (IMG:style_emoticons/default/smile.gif)
Отписался в личку.

[Sega74]

Виктор! Хотел бы заказать данный девайс.

[Titus]

Виктор! Хотел бы заказать данный девайс.

Привет, сделаем, в личку отписал)

[nikolay//]

Добрый день! тоже заказать хочу!

[Titus]

Добрый день! тоже заказать хочу!

Приветствую, смотрите в личные сообщения)

[Titus]

Данная тема считается архивной и закрыта для дальнейшего обсуждения.

Дальнейшее происходит вот здесь: One-touch или Ленивые поворотники от Amadeus Productions, V-2019
