Судомоделизм, ходовые и стендовые модели Опции

[tosikus]

Всем привет!!!
Тем кто отличает мидель-шпангоут от активного руля предлагаю обмен знаниями и достижениями)))))))))) многие думаю в детстве начинали с бумажных корабликов)

[Titus]

Я самолеты строил в детстве, о кораблях мечтал, но так и не дошел до них.. Но, топик поддержу! (IMG:style_emoticons/default/smile.gif)

[Casper]

Во правильный топик, как раз сейчас разконсервирую кораблик (пять лет стоял спрятанным от ребенка)

[SSh]

Я тоже занимался авиамоделизмом (планеры), но хотелось делать кораблики. Хотя шпангоут от такелажа отличаю, но увы, так и не смог заняться этим делом.
Единственно, лет 20 назад продавались 2 шикарных набора - парусник и пожарный катер - вот эти наборы купил и склеил... Но это конечно же не то.

[Engender]

Если журналку "бисмарк" от hachette можно считать судомоделизмом, то тоже участвую в процессе. Как говорится - приучаю сына к хорошему с малых лет. (IMG:style_emoticons/default/smile.gif)

Кстати длина этой модели 1,25 метра. (IMG:style_emoticons/default/wink.gif)

[Casper]

Вот вчера сфотал свой кораблик "Гото Предестинация" - первый линейный корабль Русского флота. Сильно не пинайте, модель пять лет стояла спрятанной, кое-что требует ремонта. Собирал 10 лет назад.

Прикрепленные изображения



[Casper]

Ну мож тоже немного не то, но полностью собирались собирать последний парусный линейный корабль Российского флота "Двенвдцать апостолов" с отцом на его пенсии, но к сожалению он в апреле умер...

[Engender]

Эх, парусники - это мечта... Проблема в том, что ставить некуда.

З.Ы. ИМХО немного толстоват слой лака (или это на фотках так выглядит?)

[Casper]

Это я с краской мутил, как мог. Ну мне там самому не все нравится, но сначала делал просто, без краски и т.д. Затем он год стоял глаза мозолил, потом нашел умную книгу, чертежи этого корабля и переделал. было бы время щас бы купил новый набор и собрал бы подругому... мечта собрать 12 апостолов... жду сына - как подрастет

[Titus]

Красота! (IMG:style_emoticons/default/smile.gif)

[MitsAbeRs]

Красивый (IMG:style_emoticons/default/smile.gif)

P.S: Мотор, и в путь в свободное плаванье нужно отпустить ....(IMG:style_emoticons/default/smile.gif)

[Titus]

(IMG:style_emoticons/default/biggrin.gif) Камеру не забыть поставить - фиксировать красоту вокруг (IMG:style_emoticons/default/wink.gif)

[Casper]

В свободное плавание можно, но жалко, А мотор ему не нужен - паруса. (IMG:style_emoticons/default/smile.gif)

[Frizi]

(IMG:http://cs419323.userapi.com/v419323439/2266/aXVc6dNmJjE.jpg)
дома бисмарк валяется 90см, поломанный котом)этот доделываю потихоньку)в планах из дерева собирать уже)

[Titus]

Красота (IMG:style_emoticons/default/smile.gif)

[SSh]

Подарили сборную модель Черной Жемчужины. Буду собирать ))

[Electric]

как бы хотел похватстаться своей Греческой триремой.... зделана была с нуля... единственное что корпус был уже отлит...

более 100 весел в три ряда с каждой стороны.... ох красота была)

пропала моя моделька ;((( первое место взял на региональном конкурсе... эх(

[SSh]

Не горюй, сделаешь снова. И лучше (IMG:style_emoticons/default/smile.gif) У меня тоже почти все пропало во время землетрясения в 1988-м, теперь к подобным вещам отношусь более спокойно - главное сами живы, все остальное - наживное (IMG:style_emoticons/default/smile.gif)

[Alexx-z]

А я в детстве ходил в судомодельный кружок. Единственное достижение это модель резиномоторного бронекатера..... Но зато это творение проплывало 25м в бассейне (IMG:style_emoticons/default/smile.gif)

[Titus]

Круто (IMG:style_emoticons/default/smile.gif)

[SSh]

Сборка потихоньку, но продвигается. Остается самое сложное - окраска и установка маленьких деталей, а их месколько сотен и такелаж...

[Titus]

Сергей, красота (IMG:style_emoticons/default/smile.gif)

[SSh]

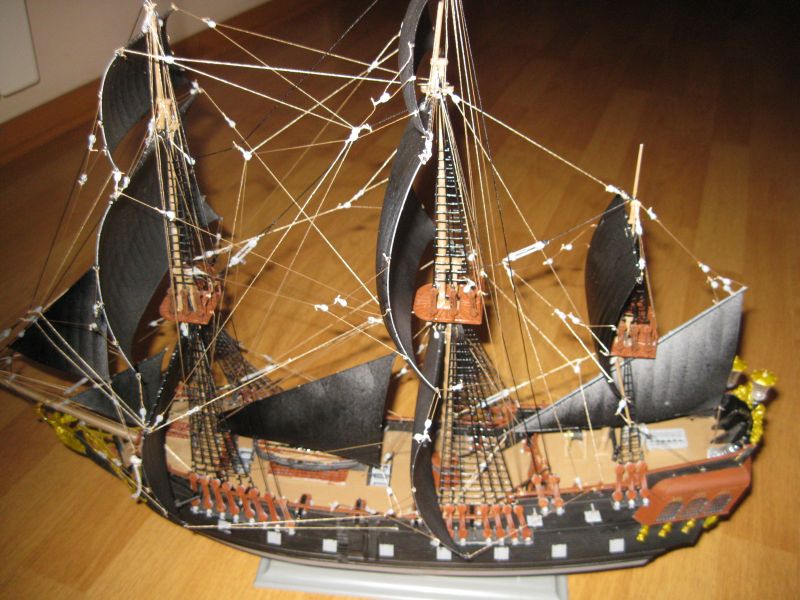

Начал ставить такелаж. Убиться можно... (IMG:style_emoticons/default/russian_roulette.gif)

[Titus]

Ух (IMG:style_emoticons/default/smile.gif)

[SSh]

Закончил. (IMG:style_emoticons/default/yahoo.gif)

[Alexx-z]

Поздравления!!! Красотищща!! (IMG:style_emoticons/default/good.gif) (IMG:style_emoticons/default/good.gif) (IMG:style_emoticons/default/good.gif) (IMG:style_emoticons/default/good.gif) (IMG:style_emoticons/default/clapping.gif) (IMG:style_emoticons/default/clapping.gif) (IMG:style_emoticons/default/clapping.gif)

[Titus]

Сергей, поздравляю, красота!! (IMG:style_emoticons/default/smile.gif) (IMG:style_emoticons/default/drinks.gif)

[Mihail V]

Дядь Сереж, молоток, теперь надо искать в твою коллекцию сборную модель корабля Джека Воробья! (IMG:style_emoticons/default/laugh.gif) (IMG:style_emoticons/default/drinks.gif)

[SSh]

Миш, так это и есть корабль Джека Воробья (IMG:style_emoticons/default/wink.gif)

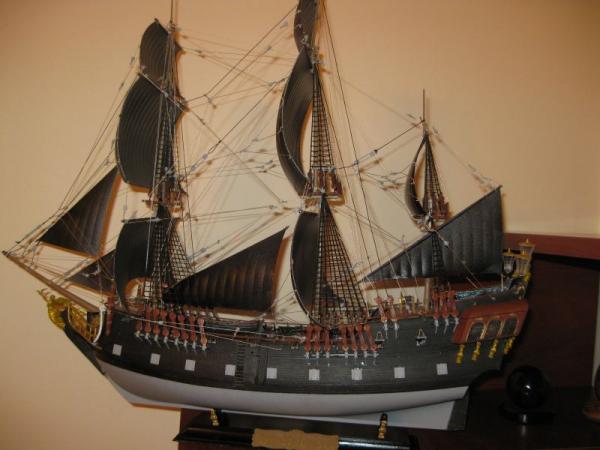

Black Pearl/Черная Жемчужина, окончательно окрашена и установлена на подиум.

[Mihail V]

Честно сказать не фанат этого фильма и всех интимных подробностей не знаю! (IMG:style_emoticons/default/biggrin.gif)
Но ведь он вначале на чем то гонялся за жемчужиной? Вот я его и имел в виду! (IMG:style_emoticons/default/rolleyes.gif)

[SSh]

Моя дочь с ума сходит по этому фильму, так, что поневоле и я в курсе (IMG:style_emoticons/default/smile.gif)

[Коля б'Ok]

Я вот в детстве как раз был отдан именно в судомодельный кружок, пока его не закрыли. Середина 90-х была - около 20 лет назад. Постороил сам корабль с ракетной установкой. За модель ракетной установки грамоту получил. До меня подобные модели почему-то никто не додумался сделать. Двигатель был на резинке. Запустить в бассейн так и не удалось, кружок закрыли (IMG:style_emoticons/default/sad.gif)

[Titus]

Круто, Коль.. Ведь были же времена.. Я в детстве авиа-строением увлекался.. (IMG:style_emoticons/default/smile.gif)

[SSh]

Я в детстве авиа-строением увлекался..

(IMG:style_emoticons/default/smile.gif) И я. Специализация - планеризм.

[Titus]

Аналогично! (IMG:style_emoticons/default/smile.gif) (IMG:style_emoticons/default/drinks.gif)

[Коля б'Ok]

А у нас хоть и город авиастроительный был (Химки, МО) - наводнен был всякими авиамодельными кружками, и даже филиал Авиационного института был. Но вот как-то меня в судомоделизм отдали. Там я научился инструментами работать. С тех пор я очень трепетно отношусь к вопросу гидроизоляции (IMG:style_emoticons/default/smile.gif) )) Жалко, что теперь этого нет. Ребенка гвозди забивать самому приходится учить.
Мне кажется судо-, авиа-... это не важно. Главное - руками научить детей работать и головой думать, что они делают.

[Titus]

Мне кажется судо-, авиа-... это не важно. Главное - руками научить детей работать и головой думать, что они делают.

Согласен полностью (IMG:style_emoticons/default/smile.gif) (IMG:style_emoticons/default/drinks.gif)

[NightPoisk]

Красава!
Серёга! (IMG:style_emoticons/default/drinks.gif)

[Frizi]

в 2013 году писал тут, что хочу деревянные делать, ну..спустя 6 лет:)
не знаю стоит ли забивать эту тему или сделать личный мини-бложик по сборке?

В общем под новый год решился, сначала хотел HMS Victory, но потом жаба задушила, плюс отсутствие опыта и нежелание загубить дорогую модель, в итоге взял корсара, полюс набор инструментов и кучу всякой мелочевки сверху.

Код

[img]https://pp.userapi.com/c848732/v848732243/ff4d6/ru5ApqUjnl8.jpg[/img]

первый час я сидел и прифигевал от крутого набора моделиста) сделано в США, кстати)и попутно разглядывал комплектацию заветной коробочки, осмысливая объем работ)

Сперва собрал скелет

Код

[img]https://pp.userapi.com/c848732/v848732243/ff4e0/q5sG8rv3tPI.jpg[/img]

Не знаю видно на фотке или нет, часть фанерных листов повело, на месте решил не мучать, вклеил, потом при установке палубы вымочу гнутые листы и оставлю на ночь (палуба жестко зацепляется за каждую часть скелета, так что уповаю на то, что все кривое вытянется под нее). Для пущей уверенности придумаю стапель для того чтоб фальшкиль не повело в сторону.

Ну дальше палуба, производитель советует укладывать доски встык, прорисовывая карандашом щели, мне такой вариант не нравится ибо выглядит отвратно, нарезаем шпон отрезками по 10см, укладывать решил в четыре доски (отступ от края предыдущей доски 20мм), берем черную нитку, и конопатим досочки (IMG:style_emoticons/default/smile.gif) Итого за 8 часов работы на фотках ниже.

Код

[img]https://pp.userapi.com/c848536/v848536243/fa856/YnTxnVa3pPs.jpg[/img]
[img]https://pp.userapi.com/c848732/v848732243/ff4ea/3sMHvyESGWM.jpg[/img]
[img]https://pp.userapi.com/c848536/v848536243/fa86a/kiPp2DLuBGo.jpg[/img]
[img]https://pp.userapi.com/c852136/v852136775/89a87/xS7p5Qbvuqk.jpg[/img]

з.ы. по правильному, доски, где начинается изгиб палубы нужно класть с "зубом" но т.к. плашки и без того узкие, заморачиваться не стал.

[Frizi]

в 2013 году писал тут, что хочу деревянные делать, ну..спустя 6 лет:)
не знаю стоит ли забивать эту тему или сделать личный мини-бложик по сборке?

В общем под новый год решился, сначала хотел HMS Victory, но потом жаба задушила, плюс отсутствие опыта и нежелание загубить дорогую модель, в итоге взял корсара, полюс набор инструментов и кучу всякой мелочевки сверху.


(IMG:https://pp.userapi.com/c848732/v848732243/ff4d6/ru5ApqUjnl8.jpg)

первый час я сидел и прифигевал от крутого набора моделиста) сделано в США, кстати)и попутно разглядывал комплектацию заветной коробочки, осмысливая объем работ)

Сперва собрал скелет

(IMG:https://pp.userapi.com/c848732/v848732243/ff4e0/q5sG8rv3tPI.jpg)

Не знаю видно на фотке или нет, часть фанерных листов повело, на месте решил не мучать, вклеил, потом при установке палубы вымочу гнутые листы и оставлю на ночь

Ну дальше палуба, производитель советует укладывать доски встык, прорисовывая карандашом щели, мне такой вариант не нравится ибо выглядит отвратно, нарезаем шпон отрезками по 10см, укладывать решил в четыре доски (отступ от края предыдущей доски 20мм), берем черную нитку, и конопатим досочки (IMG:style_emoticons/default/smile.gif) Итого за 8 часов работы на фотках ниже.


(IMG:https://pp.userapi.com/c848536/v848536243/fa856/YnTxnVa3pPs.jpg)
(IMG:https://pp.userapi.com/c848732/v848732243/ff4ea/3sMHvyESGWM.jpg)
(IMG:https://pp.userapi.com/c848536/v848536243/fa86a/kiPp2DLuBGo.jpg)
(IMG:https://pp.userapi.com/c852136/v852136775/89a87/xS7p5Qbvuqk.jpg)


з.ы. по правильному, доски, где начинается изгиб палубы нужно класть с "зубом" но т.к. плашки и без того узкие, заморачиваться не стал.

[Frizi]

Палубу доделал, начал палубу юта.

(IMG:https://pp.userapi.com/c852220/v852220771/96566/quBjiotAsQk.jpg)


Пока верхушка юта сохнет, ставим основную палубу на скелет, предварительно сразу шлифанул и покрыл гитарным шеллаком, после чего назабивал гвоздиков в доски для пущего реализма (IMG:style_emoticons/default/smile.gif)

(IMG:https://pp.userapi.com/c852220/v852220771/96570/tbQrbWhT9n4.jpg)

(IMG:https://pp.userapi.com/c847220/v847220375/1749b4/ZV_a8zfRW5Y.jpg)

Потом поставил палубу юта так же покрытую шеллаком

(IMG:https://pp.userapi.com/c852220/v852220771/9657a/cR1a19AakZY.jpg)

В оригинальной инструкции нет упоминания про гвоздики на палубе юта, но я решил добавить, аккурат по скелету, чуть прочнее будет держаться (хотя из личного опыта, две деревяшки склееные тайтбондом ломаются по волокнам в месте ином, от точки склеивания)

(IMG:https://pp.userapi.com/c847220/v847220375/1749be/NH0swqiWgdQ.jpg)

Фальшборта. Опять же в инструкции ни слова про вымачивание, плюс их нужно изнутри как и палубы обшивать плашками. Оценив изгиб палубы, стремную трехслойную фанеру из готорой сделаны фальшборта решил вымочить, и не зря, при загибе даже мокрая фанера лопается, радует, что потом спрячется под обшивку, вобщем мочим, гнем и приклепываем гвоздями, ждем пока высохнет и запомнит форму.

(IMG:https://pp.userapi.com/c847220/v847220375/1749c8/eOPzPIhpm8M.jpg)

Дальше снимаем высохшие фальшборта, обшиваем.

(IMG:https://pp.userapi.com/c847220/v847220375/1749d2/iL4Ne0HFbJM.jpg)

Потом шлифуем, кроем шеллаком, садим на суперклей и гвозди, где нужно пользуем струбцину. В итоге вышло так.
з.ы. носовую часть специально не приклеивал, дальше будет понятно почему.

(IMG:https://pp.userapi.com/c847123/v847123375/171417/bRXS-AD7FD0.jpg)

Второй пока не прилепил (IMG:style_emoticons/default/smile.gif)

[Titus]

Ювелирная работа! (IMG:style_emoticons/default/drinks.gif)
