Mitsubishi Lancer 9 2003 установка подсветки в ноги водителя и пассажира Опции

[Гость_psixoxirurg_*]

Разбираем панель в ногах водителя.

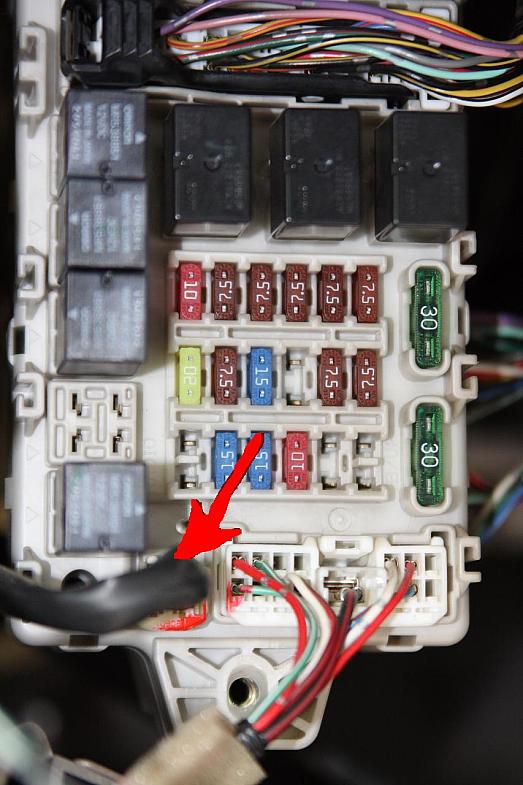

С этого разъема (снят) берем питание. Работать будет при открытии дверей и плавно гаснуть после закрытия секунд за 15.


Вот такие сборки в корпусе были приобретены Антоном Asdwarf, за что ему отдельное спасибо.

Выглядит все примерно так:

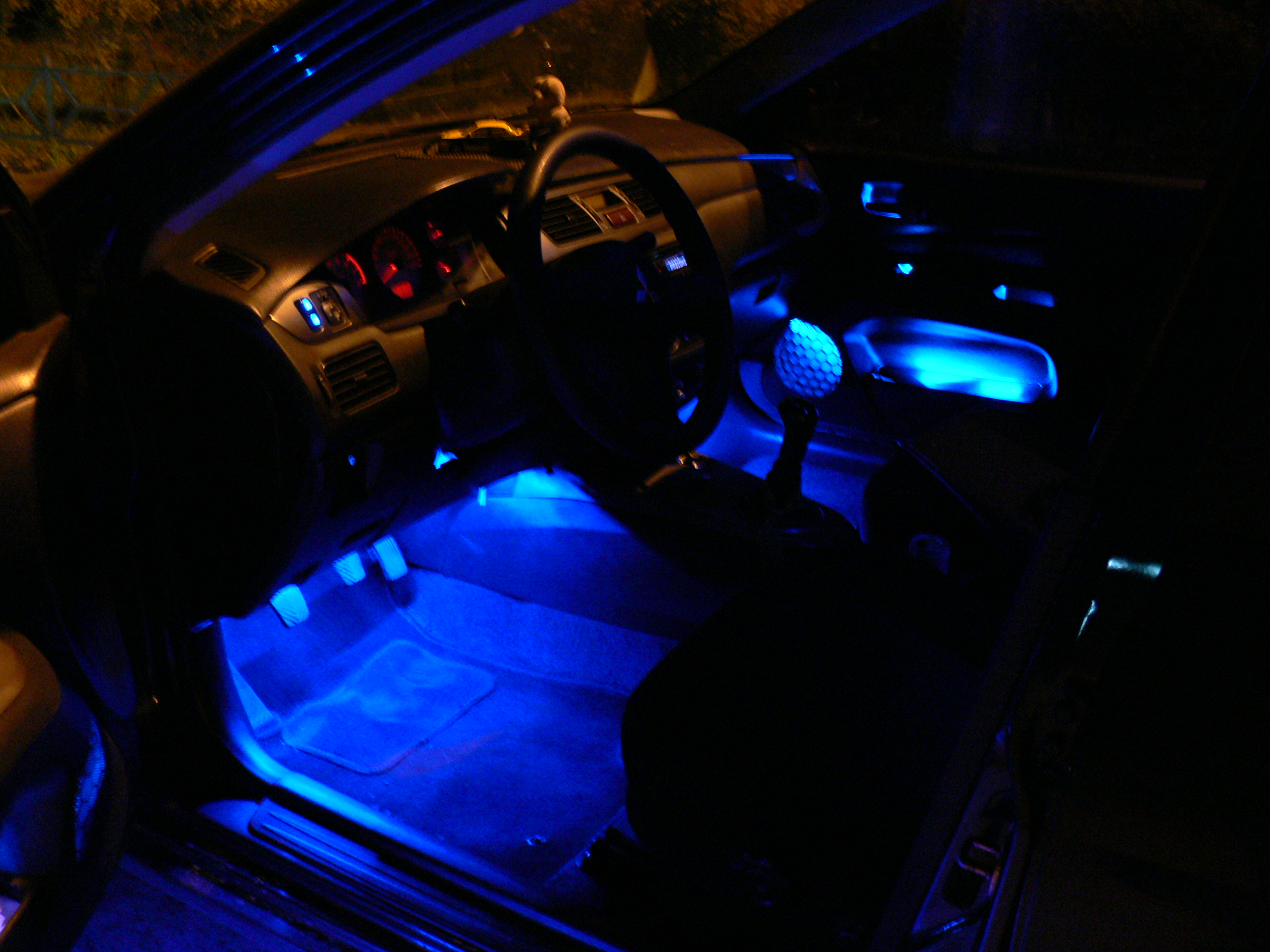

Глаза не режет, днем не сильно заметно, ночью более чем хватает для того, чтобы увидеть, куда садишься или что упало на пол.

[Asdwarf]

Супер.
Я все не доберусь (IMG:style_emoticons/default/sad.gif)
Слух, а сборки ты повесил на панель, которая с бардачком, и не разворачивал вниз?
Надо бы к тебе подъехать посмотреть живьем... (IMG:style_emoticons/default/rolleyes.gif)

З.Ы. Не за шта. Ты мне так и не ответил про схемку RS-а...

[Айболит]

Супер.

+1!
Сразу видно у чела руки растут из правильного места. (IMG:style_emoticons/default/smile.gif)

[Asdwarf]

Мне понравилось, Миш.
Я еще думал завести на кнопку штурманской лампы...

2Айболит: Если руки золотые - неважно откуда они растут %) (с)Не мое

[Айболит]

Если руки золотые - неважно откуда они растут %) (с)Не мое

Если руки растут из задницы,то уже не важно из чего они сделаны!(мое) (IMG:style_emoticons/default/wink.gif)

[Ghost]

Какие именно сборки использовались и где брались?

[Asdwarf]

Какие именно сборки использовались и где брались?

Отвечу за автора, с его позволения. (IMG:style_emoticons/default/smile.gif)
Сборки - по три светодиода типа "пиранья" с линзами 3мм. Они уже были вставлены в корпуса и залиты компаундом каким-то с выводом двух проводов.
Брались в Питере на рынке по 90р.
Если надо, могу сфотать.

[denis21]

Какие именно сборки использовались и где брались?

Отвечу за автора, с его позволения. (IMG:style_emoticons/default/smile.gif)
Сборки - по три светодиода типа "пиранья" с линзами 3мм. Они уже были вставлены в корпуса и залиты компаундом каким-то с выводом двух проводов.
Брались в Питере на рынке по 90р.
Если надо, могу сфотать.

Сфотай плиз, шоб знать в лицо что искать.

[Ghost]

Ага, сфотай и скажи на каком рынке брали, чтобы долго не искать... тоже хочу красные вперед и назад поставить.

[Asdwarf]

во. вот такая штука:
(IMG:http://photofile.ru/photo/as78/115332125/middle/136439343.jpg)

2Ghost: Приобреталось на "Юноне". Под навесом, где лотки стоят. Там один дядька только торгует такими.
Есть они и на Фучика, но рублей по 120, кажись.

[Ghost]

не толстоваты по размеру?

[Гость_psixoxirurg_*]

Они не сильно большие.

[Asdwarf]

не толстоваты по размеру?

завтра сфотаю с ориентиром (IMG:style_emoticons/default/smile.gif)

[Asdwarf]

завтра сфотаю

не сфотал.
размеры коробки (ВхДхГ)- 10мм х 71мм х 17мм

[Andy718]

Я не понял, Это разъем просто болтается или он воткнут куда-то? (IMG:style_emoticons/default/jalamo.gif)

[Titus]

Если ты про тот, который на второй фотке - то снят, и даже на фотке видно откуда (IMG:style_emoticons/default/wink.gif)

[Andy718]

В принципе я так и думал, НО в нашем деле лучше перебдеть, чем недобдеть (IMG:style_emoticons/default/sarcastic.gif) Спасибо большое!

[Titus]

Да, полностью согласен!! (IMG:style_emoticons/default/cz.gif)

[Andy718]

Вот возник еще вопрос! Если я случайно замкну + и - , какой предохранитель выбьет, или он как-то по другому запитан?

[Asdwarf]

Вот возник еще вопрос! Если я случайно замкну + и - , какой предохранитель выбьет, или он как-то по другому запитан?

По идее, если делать с закрытой дверью, то не должно ничего сгореть...Но это - по идее.
Попробуй спросить dmitrij_b, он в ETACS'е кажись хорошо ориентируется.

Если спалишь, то, боюсь, там с блоком беда может быть...

[dmitrij_b]

Вот возник еще вопрос! Если я случайно замкну + и - , какой предохранитель выбьет, или он как-то по другому запитан?

К сожалению, пока не попробуешь - не поймешь.

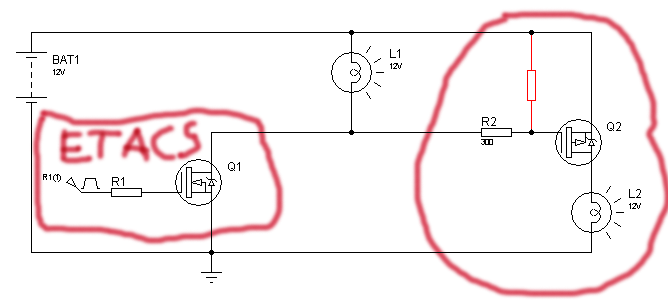

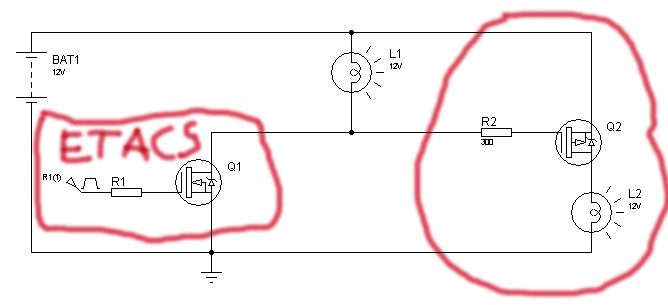

По схеме на плавное гашение света работает транзистор. Если подать на него напрямую +12V он просто выгорит. С другой стороны, на плюсовом проводе салонного света стоит предохранитель на 10 ампер. (подкапотный блок, предохранитель номер 22)
Лампочки накаливания иногда при перегорании выдают КЗ. Если разработчики учитывали такой случай, то транзистор должен пережить бросок тока достаточный для перегорания предохранителя. Но береженого бог бережет…

[Andy718]

А где может находится этот транзистор и относится ли этот разъем к предохранителю салонного освящения?

[dmitrij_b]

Транзистор где-то в недрах ETACS-а.
Разъем трехконтактный, нижний левый на салонном блоке - по схеме запитан через 22-й предохранитель.
Там, кстати, еще куча всего с этого-же предохранителя работает - часы, магнитолла, ЦЗ ...

[dmitrij_b]

Если я случайно замкну + и - , какой предохранитель выбьет, или он как-то по другому запитан?

Похоже вот вариант ответа на вопрос (IMG:style_emoticons/default/sad.gif)
http://www.forum.lancer-club.ru/index.php?showtopic=87742

[135mt]

вот мое диодное творение:
спасибо psixoxirurg за наставления:)
(IMG:http://keep4u.ru/imgs/b/2009/08/24/af/af43621501aabc0e3f6a9747cec41f75.jpg)
поближе
(IMG:http://keep4u.ru/imgs/b/2009/08/24/58/583357a86789b8482f6afdc068a64492.jpg)
и еще ближе (IMG:style_emoticons/default/biggrin.gif)
(IMG:http://keep4u.ru/imgs/b/2009/08/24/8f/8f61116101b4550023fb9729a7ef89d7.jpg)
ну и оффтоп:
(IMG:http://keep4u.ru/imgs/b/2009/08/19/b3/b3df475068a2dee3ea2d7c804ecab57b.jpg)

[alexlab]

Я знаю что будет при замыкании + и -, каюк салонному освещению. Опробавано на себе (IMG:style_emoticons/default/dash.gif)

[Asdwarf]

вот мое диодное творение:

А вот те желтые точки - это сами светодиоды?
Со вспышкой есть фото?

[135mt]

желтые точки - да это диоды. Там стоит 4 пары диодов, расположены близко, поэтому кажется что всего 4 диода \на месте ПТФ стоят именно такие диодные сборки\.
снимки со вспышкой:
(IMG:http://lancer135.users.photofile.ru/photo/lancer135/96150129/xlarge/111067139.jpg)
и вот так:)
(IMG:http://lancer135.users.photofile.ru/photo/lancer135/96150129/xlarge/111067146.jpg)

[Asdwarf]

Хорошо получилось. С сиденья самих диодов не видно?
Кста. А зачем они сдвоенные, сам делал ленты или покупал такие?

[135mt]

С сиденья не видно. Сдвоенные - не знаю почему:), это мне одноклубник подогнал такие полоски, они идут для рекламы сигарет \наверное видел в киосках стоят рекламные пачки \обычно по 3 или по одной штуке\и подсвечиваются:)\ вот такая вот конструкция, можно поспрашивать у рекламщиков (IMG:style_emoticons/default/wink.gif)

[Asdwarf]

Да я из любопытства про сдвоенные, не видел таких.
Так-то я купил себе позавчера метровую ленту с блестяшками...

[MAks.]

Купил 2 ленты диодные, по 9 диодов на ленте.
Спаял все..
Завтра буду устанавливать.
Нужны ли какие нибудь фотографии, или всем уже итак все понятно? (IMG:style_emoticons/default/smile.gif)

[TCL]

Сделай пару фоток как выглядит в готовом виде (как установлено, как светит). Если кто заинтересуется- спросят.

[Gung]

Посмотрел,я подумал и тоже подсветку в ноги водителя сделал


Вот так вблизи выглядят сами диоды

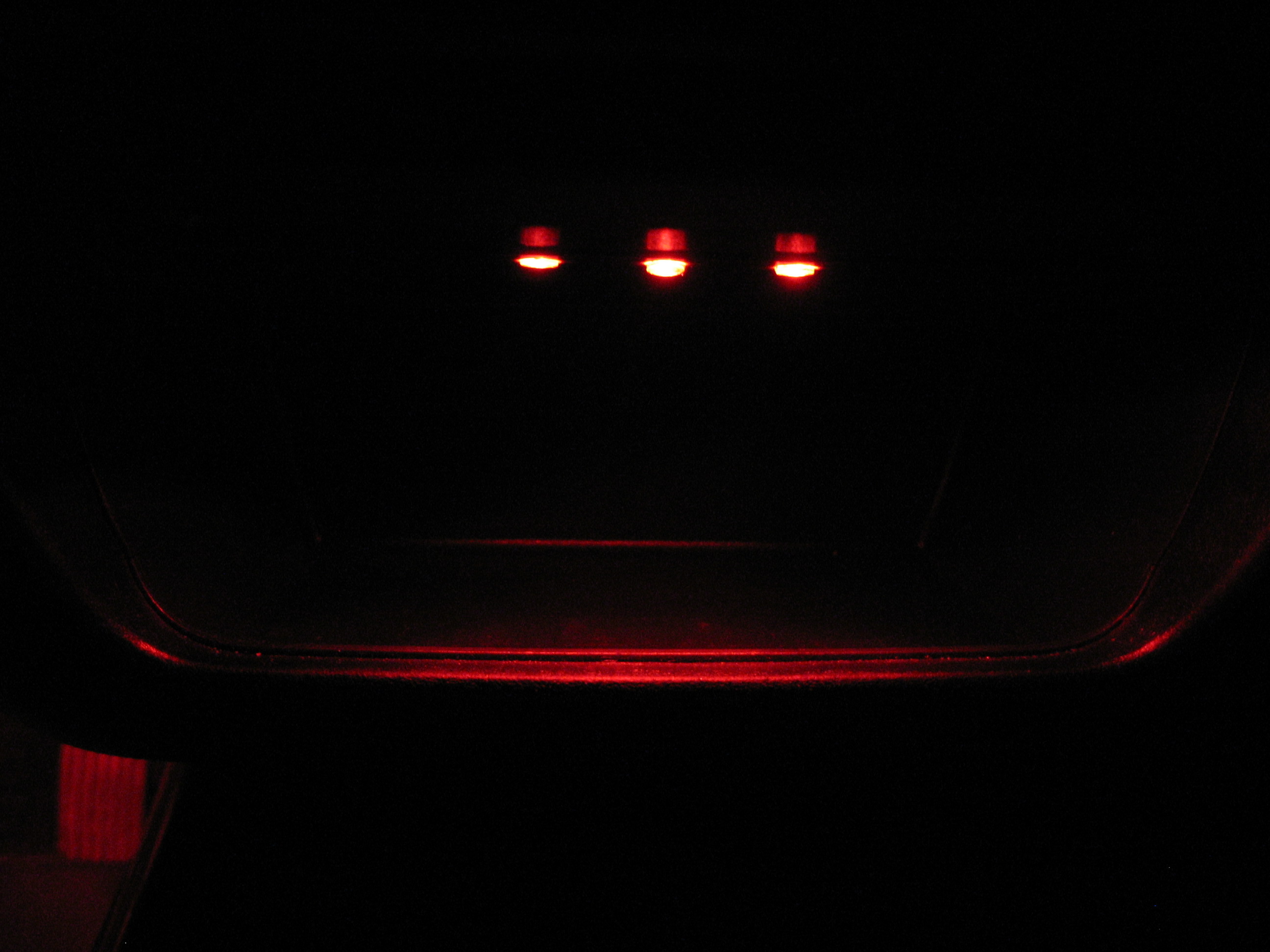

И еще подсветку перчаточного ящика из 3-х диодов.
Правда надо свет поболее внутрь направить, а то еще и в салон светит. Диоды из салона не видно.

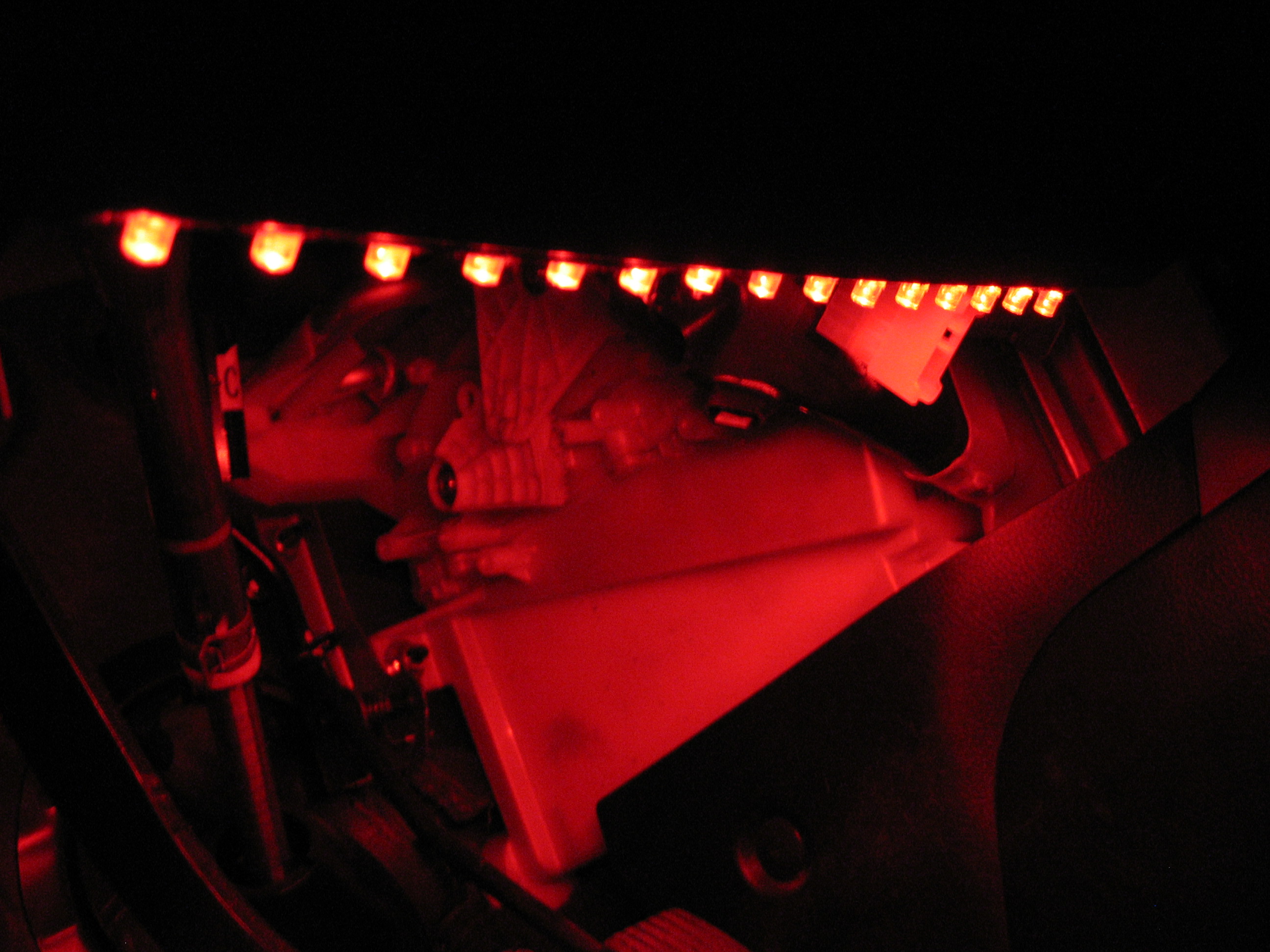

Фото без вспышки


Фото со вспышкой.


На следующих выходных сделаю подсветку бардачка, включаться будет через концевик.

[135mt]

как же удобна эта подсветка, до сих пор не нарадуюсь (IMG:style_emoticons/default/biggrin.gif)
красный цвет - оигинально смотрится

[135mt]

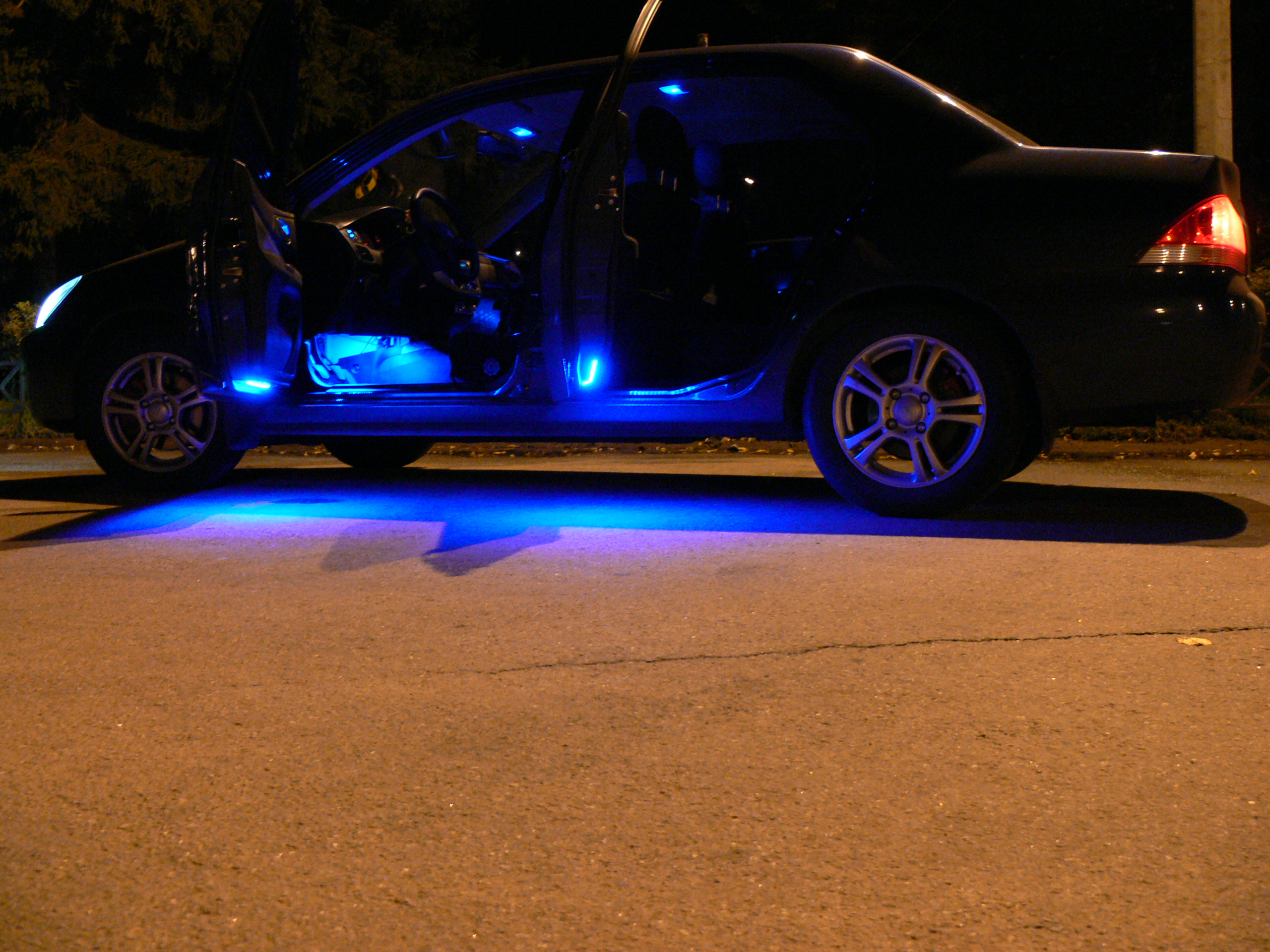

полнейший фотоотчет по подсветке, который мы сделали с клубнем:)

[Sever]

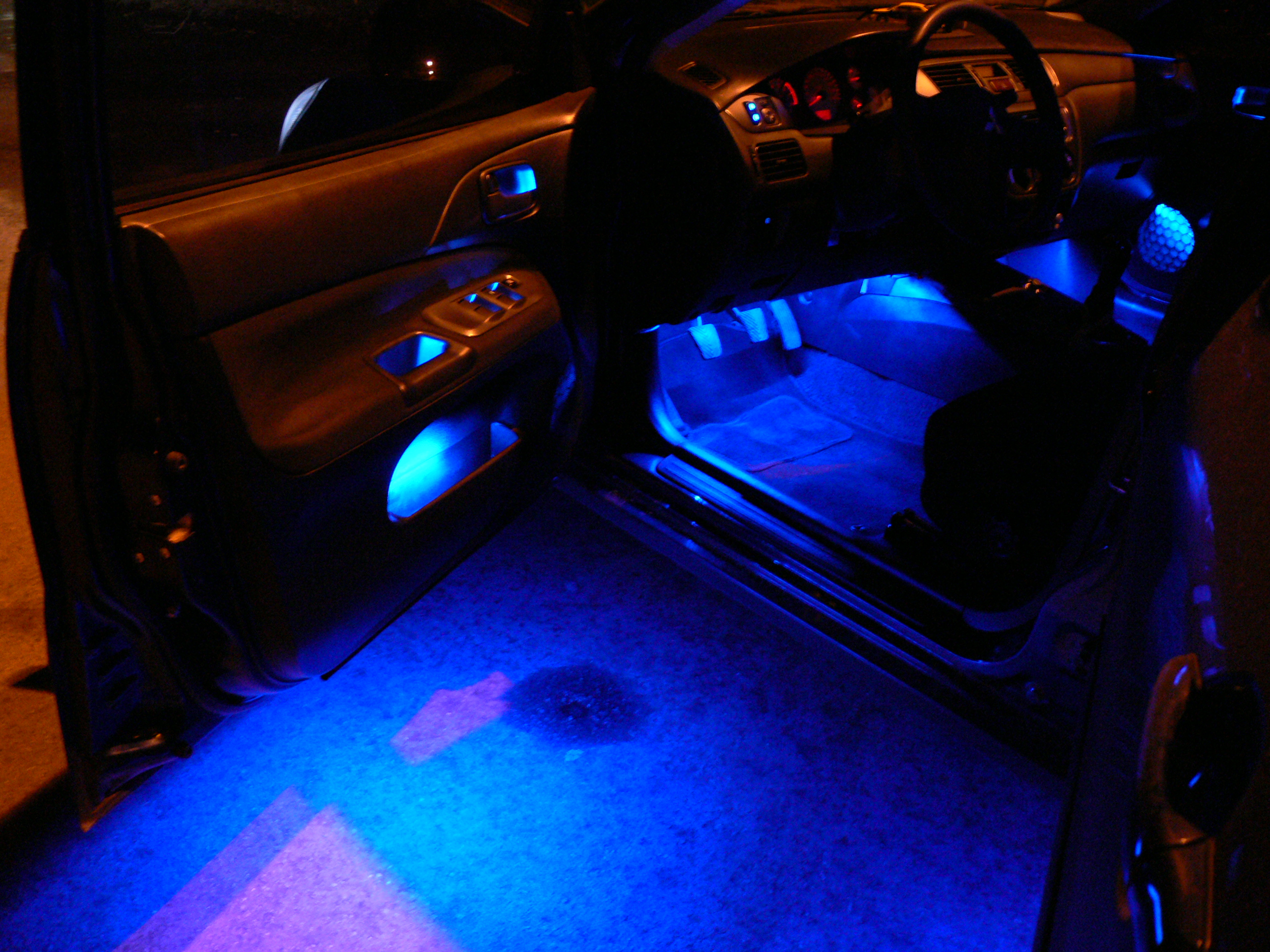

А у меня такая вот подсветочка. (IMG:style_emoticons/default/biggrin.gif)
http://forum.amadeus-project.com/index.php...;f=32&t=239
http://forum.amadeus-project.com/index.php...;f=32&t=239
http://forum.amadeus-project.com/index.php...;f=32&t=239

Прикрепленные изображения



[Vladimir791]

ну и оффтоп:
(IMG:http://keep4u.ru/imgs/b/2009/08/19/b3/b3df475068a2dee3ea2d7c804ecab57b.jpg)

Уважаемый, а можно фото самих кластеров в дневное время увидеть которые в птф?))
Очень нравиться как светит, интересно строение самого кластера, дабы найти подобный в своем городе))

[Dmi]

Добрый день всем маньякам! Почитав форум тоже озадачился подсветками, и тут возник вопрос. Все делают на светодиодах, но за неимением светодиодов в моей глухомани,подсветку в ноги и подсветку земли под открытой дверью сделать решил на 5 ваттных лампах накаливания, собственно вопрос: как отреагирует ETACS на дополнительные 20 ватт? Светодиоды не предлагать (IMG:style_emoticons/default/rolleyes.gif)

[Titus]

Dmi, привет, и велкам на форум (IMG:style_emoticons/default/smile.gif)
А где ты территориально, может быть, тебе проще выслать светодиоды? (IMG:style_emoticons/default/smile.gif) Етаксу может быть полная вава от дополнительных 20 ватт, плюс, все это будет греться безбожно.

[Dasot]

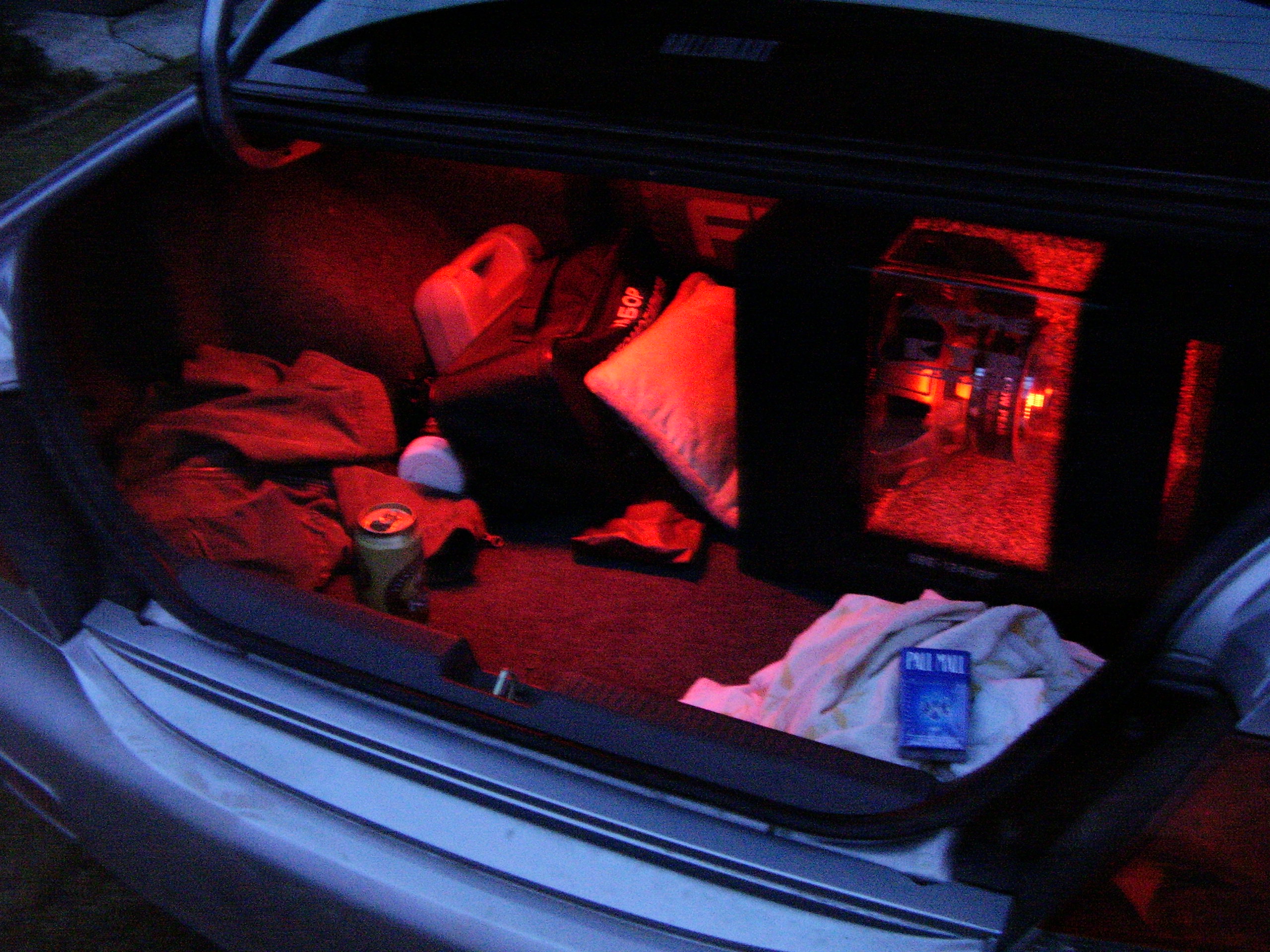

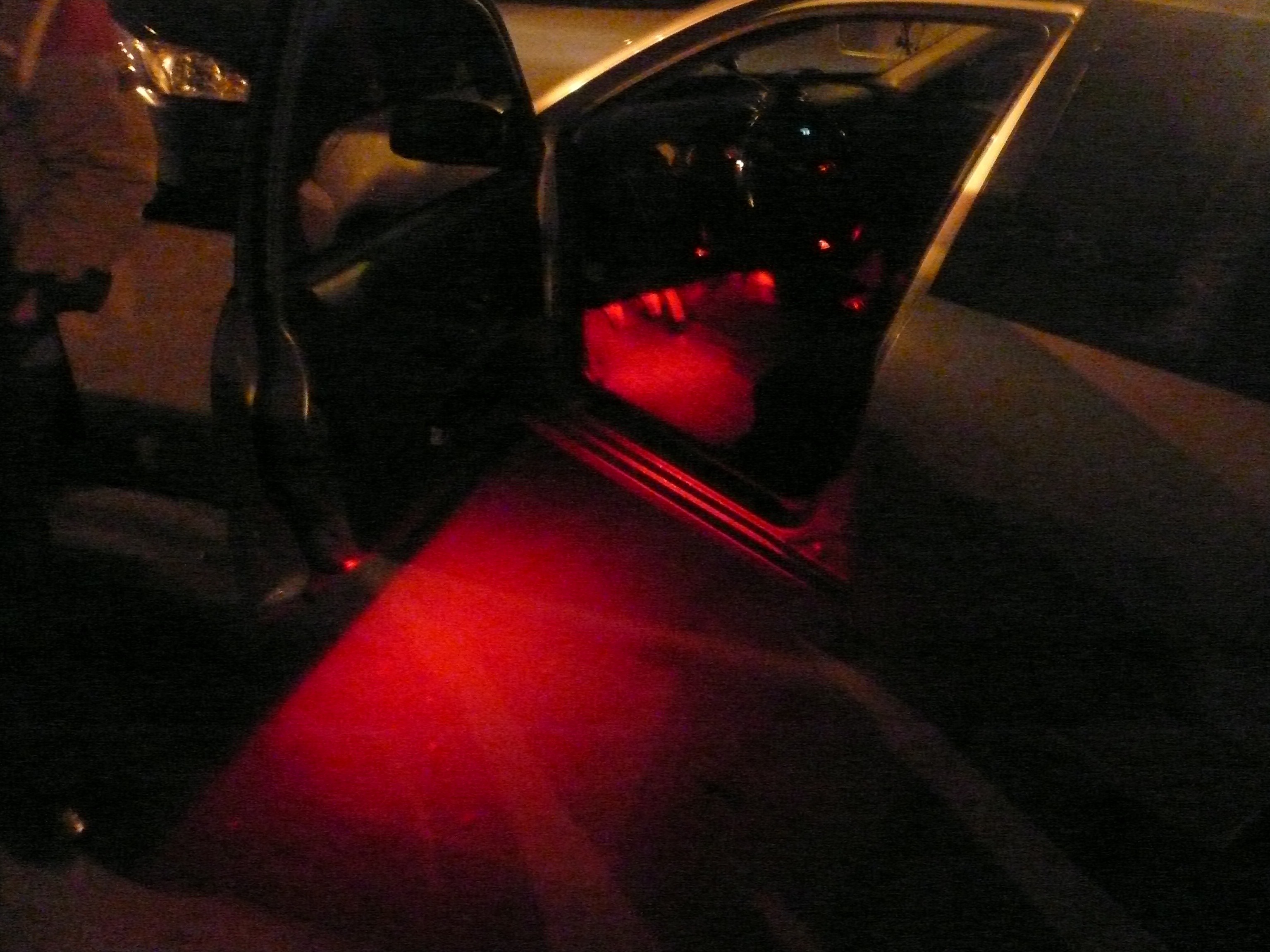

а вот мой вариант подсветки... на все про все ушло порядка 800р (IMG:style_emoticons/default/wink.gif)

сорри за качество - мобайл =) и за бардак в багажнике, на тот момент подсветка тока тока была установлена...

последнее фото - тоже моих рук дело =) в плане и установки и фото ))))

Прикрепленные изображения



[Mihail V]

Батькина 10ка что ли?

[Dmi]

TitusТерриториально я в Орловской области. А если 10 ватт?... (IMG:style_emoticons/default/happy.gif)

[Dasot]

Батькина 10ка что ли?

да не =) Юлькина ( кстати она тож здесь зарегана ) Батя не дал бы так извращаться над его машинкой )))) он придерживается весьма консервативных взглядов - "нет тюненха нет поломок" ))))))))))

[Mihail V]

"Бати" все одинаковые! (IMG:style_emoticons/default/wink.gif)
Смотрю "Козелка" потягиваешь за работой! (IMG:style_emoticons/default/drinks.gif)

[Titus]

Dmi, Орел недалеко от Москвы, попросить кого-то из ребят выслать тебе или купить в онлайн магазине (IMG:style_emoticons/default/wink.gif)
от 10Вт тоже может быть плохо, я бы не стал.. (IMG:style_emoticons/default/wink.gif)

[Dmi]

Вот засада то, а...Буду заказывать диоды, другого выхода нет. (IMG:style_emoticons/default/huh.gif)

[Titus]

Оно и к лучшему, честно (IMG:style_emoticons/default/wink.gif)

[Dmi]

Оно и к лучшему, честно (IMG:style_emoticons/default/wink.gif)

(IMG:style_emoticons/default/laugh.gif) , а можно меня носом ткнуть в инет магазин, светодиодные ленты купить (IMG:style_emoticons/default/rolleyes.gif)

[Titus]

По России не помогу.. Тут ребята может подтянутся, подскажут (IMG:style_emoticons/default/wink.gif)

[Mihail V]

Оно и к лучшему, честно (IMG:style_emoticons/default/wink.gif)

(IMG:style_emoticons/default/laugh.gif) , а можно меня носом ткнуть в инет магазин, светодиодные ленты купить (IMG:style_emoticons/default/rolleyes.gif)

Чип и Дип, земляк, тебе чего до Москвы в лом катануться? Неужели в Орле нет радио-магизинов? У нас в Калуге есть пару хороших, но только вот подозреваю, что дороговато хотят у нас за эти ленты, около рубля за метр герметичной и 800 руб за негерметичную!

[Titus]

Ну и гугл в помощь, может быть в Орле радио-рынок какой есть? (IMG:style_emoticons/default/wink.gif)
PS Dmi, заполни профиль плз (IMG:style_emoticons/default/wink.gif)

[Dmi]

Я не из самого Орла, у нас радиомагазин один, и тот торгует деталями выпаянными из старой советской техники, с обычными светодиодами засада, а вы говорите про полоски (IMG:style_emoticons/default/biggrin.gif) , до Москвы кататься не вариант, 500 км. В Орле может и есть, но вот только где??? Поиск не рулит, и знакомых там нет.

[Mihail V]

Вот компания в Москве, неплохие расценочки:
http://supersvet.ru/catalog/80/312

[Mihail V]

до Москвы кататься не вариант, 500 км.

А до Тулы?

[Dmi]

Вот компания в Москве, неплохие расценочки:
http://supersvet.ru/catalog/80/312

Во спасибо! Только вот "меня терзают смутные сомнения"(с), там в инфе написано 7W/m, то есть получается где-то примерно метра полтора на машину уйдет, а это как раз таки мои 10 ватт с лампами накаливания (IMG:style_emoticons/default/huh.gif) , запутался что-то совсем...

[Mihail V]

Вот компания в Москве, неплохие расценочки:
http://supersvet.ru/catalog/80/312

Во спасибо! Только вот "меня терзают смутные сомнения"(с), там в инфе написано 7W/m, то есть получается где-то примерно метра полтора на машину уйдет, а это как раз таки мои 10 ватт с лампами накаливания (IMG:style_emoticons/default/huh.gif) , запутался что-то совсем...

Возьми малогабаритное реле, у него ток комутации до 10 А, запитай его от етакса, а на его контакты нагружай свою подсветку через пост 12В, хоть всю машину увешай! (IMG:style_emoticons/default/wink.gif)

[Dmi]

С реле вариант! Плавное погасание в ногах не критично, ВАЗовское реле с фар пойдет? Тогда в принципе вообще мимо ETACSa подключиться можно, к концевикам.

[Mihail V]

С реле вариант! Плавное погасание в ногах не критично, ВАЗовское реле с фар пойдет?

Та ну! Куда нафих такое, оно тока жрет как стартер! (IMG:style_emoticons/default/laugh.gif)
Ну типа такого надо:

Прикрепленные изображения



[Mihail V]

Плавное гашение можно в принципе реализовать, собрав свой контроллер с управлением от етакса, я то вот с паяльником дружу, по схеме сделать могу, а вот что то рассчитать тут уже увы! (IMG:style_emoticons/default/smile.gif)
Надо Диму с Сергеем просить, они быстро придумают на каком нить PIC контроллере! (IMG:style_emoticons/default/smile.gif)

[dmitrij_b]

Если релюху ставить, то только мимо ETACS-а. Индуктивная нагрузка это вам не просто так. Да и плавное гашение/разгорание в ETACS-е ШИМ-ом организовано. Не думаю, что парочка ETACS и релюха этот режим смогут нормально пережить...

[Mihail V]

Если релюху ставить, то только мимо ETACS-а. Индуктивная нагрузка это вам не просто так. Да и плавное гашение/разгорание в ETACS-е ШИМ-ом организовано. Не думаю, что парочка ETACS и релюха этот режим смогут нормально пережить...

Ну а как тогда взять грамотно сигнал от етакса на свой контроллер, может через транзистор? Можешь схемку набросать?

[Asdwarf]

А была, кстати, схемка. В теме про "Светодиоды везде..."

[Dmi]

А кто может замерить ток всех ваших диодов? (IMG:style_emoticons/default/rolleyes.gif)

[Dasot]

Я не из самого Орла, у нас радиомагазин один, и тот торгует деталями выпаянными из старой советской техники, с обычными светодиодами засада, а вы говорите про полоски (IMG:style_emoticons/default/biggrin.gif) , до Москвы кататься не вариант, 500 км. В Орле может и есть, но вот только где??? Поиск не рулит, и знакомых там нет.

я еще вот здесь закупался диодами для салона... одна планка 125 рублей (IMG:style_emoticons/default/wink.gif)
http://www.neonsale.ru

кстати интересный магазинчик, много чего прикольного можно в нем найти (IMG:style_emoticons/default/wink.gif)

[knopik777]

Народ есть вопрос.
Сделал подсветку все нормально работало как часы, но щас просто горит всегда, неважно открыта дверь или закрыта, снята с сигналки или нет. Куда копать и где смотреть?

[Homa]

На мой взгляд у тебя где то концевик двери не срабатывает.
Хотя при таких раскладах сига должна с ума сходить!

[dmitrij_b]

Или транзистор, управляющий плавным гашением/поджиганием салонного света пробит...
Тогда смотри тему Ремонт вежливой подсветки салона

[Dmi]

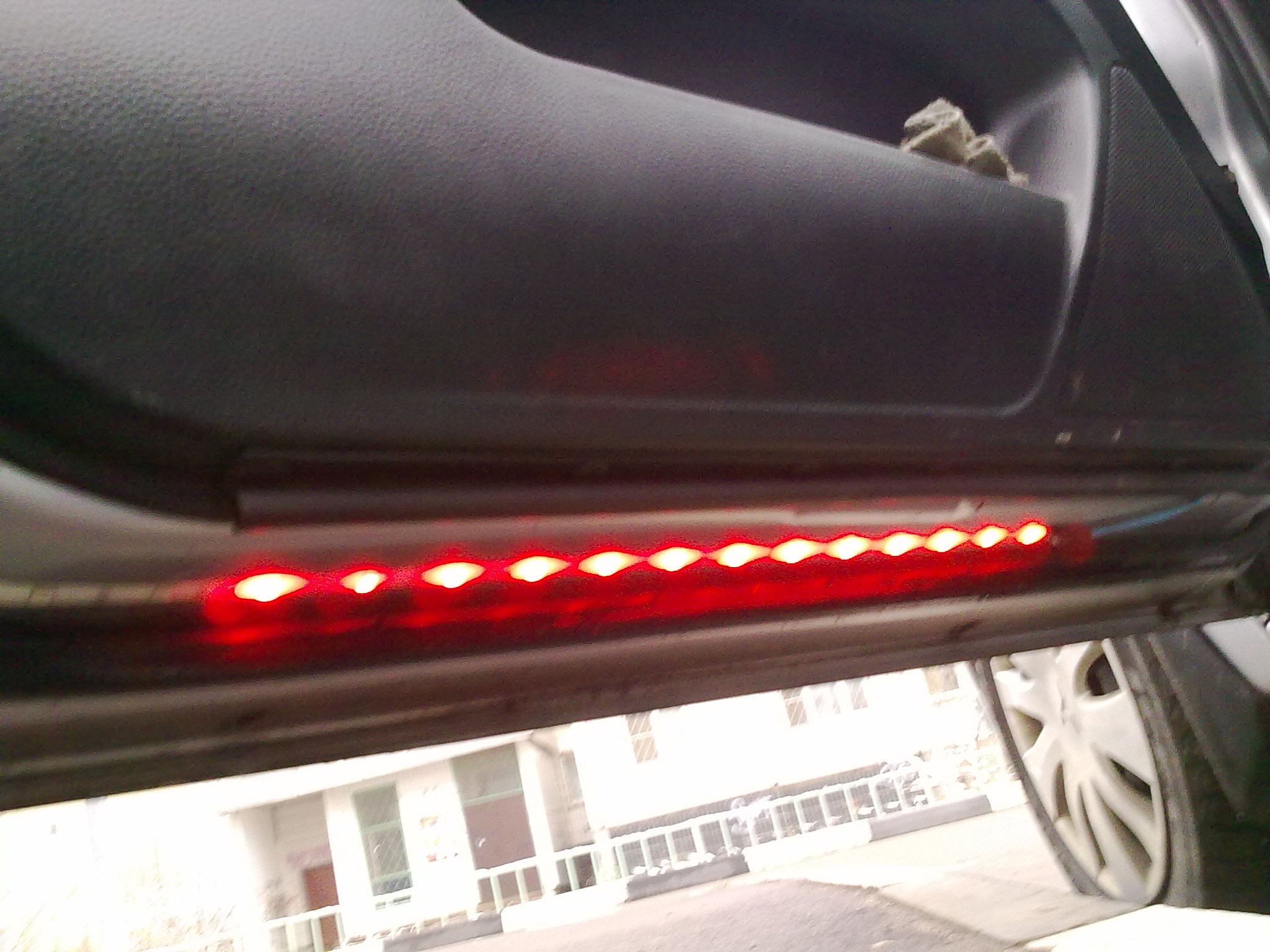

Наконец-то нашел ленту светодиодную в Орле по цене 450р за метр, теперь осталось все это подключить и тоже буду светить в ноги (IMG:style_emoticons/default/cool.gif)

[Titus]

Ну вот (IMG:style_emoticons/default/wink.gif)

[Dmi]

Какбэ еще вопрос вдогонку, на разьеме с двумя проводами, к которому все питание заводится в первом сообщении, можно узнать на каком проводе там масса при открытии двери? Просто хочу взять питание не с ETACSа, а еще откуда- нибудь(с магнитолы например), потому как плавное погасание не критично.

[dmitrij_b]

Черный с белой полосой - постоянные +12V
черный или белый (зависит от комплектации машины) - регулируемая масса. Ей-то и делается плавное разжигание/гашение света.

[Гость_psixoxirurg_*]

Вообще я не врубился, почему они все массой крутят? В чем логика?

[dmitrij_b]

Экономически выгоднее. Нужен всего один транзистор, а не два, как для управлением плюсом.
Да и если на линии КЗ на массу - просто сгорит пред. А если коза после транзистора (при управлении плюсом) - то и транзюку достанется...

[Гость_psixoxirurg_*]

Дима, а можно схемно проиллюстрировать разницу?

[Dmi]

dmitrij_b
Если я повешу на управляемый минус 2 лампы накаливания по 5 ватт, это может плохо отразиться на ETACSе? Ток же не большой, 1,2 ампера всего

[Titus]

Надо смотреть, что за транзистор стоит, может ли он нормально коммутировать такой ток. Вполне вероятно, что сгорит транзюк сразу или через какое-то время (от перегрева). 1.2А - это совсем не маленький ток (IMG:style_emoticons/default/wink.gif) Другой момент, что можно развязаться через реле.

[Dmi]

Titus

Если релюху ставить, то только мимо ETACS-а. Индуктивная нагрузка это вам не просто так. Да и плавное гашение/разгорание в ETACS-е ШИМ-ом организовано. Не думаю, что парочка ETACS и релюха этот режим смогут нормально пережить...

B)
Видел где-то ставили подсветку на акцент, сделали на лампах , все работает. Но и здесь вопрос возникает есть ли там подобие етакса (IMG:style_emoticons/default/huh.gif)

[Dmi]

del

[Dmi]

Вот набросал схемку, как вариант, поправьте если не где-то не правильно. И вообще правильная ли она? (IMG:style_emoticons/default/rolleyes.gif)
Ах да, прошу прощения за корявость
(IMG:http://s46.radikal.ru/i114/1004/23/95c680ab0e25.jpg)

[dmitrij_b]

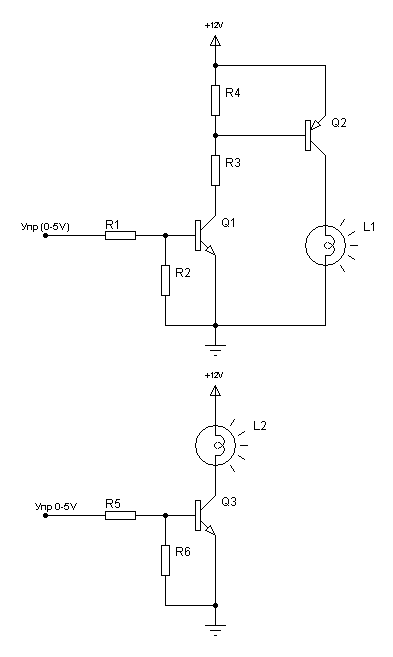

Миша - вот схемки. Верхняя - рулежка плюсом, нижняя минусом.


Транзистор на выходе ETACS-а по даташиту держит до 8 ампер. Вопрос только в условиях охлаждения. Он там без радиатора стоит. В принципе можно поменять его на другой, с более низким сопротивлением открытого канала, тогда и моща рассеиваемая транзистором будет меньше.

2 Dmi Не. Такая схема не прокатит. Надо привязываться к минусовому выходу ETACS-а. Плюс на этом разъеме есть всегда.

[Dmi]

В общем все вопросы сегодня разрешились, огромное спасибо dmitrij_b за схемы, на выходных буду делать. Буду первый "ламповый" маньяк. (IMG:style_emoticons/default/laugh.gif)

[Dmi]

Начинаю отчет по лампам , может еще кому-то кроме меня интересно будет.
1. Были приобретены 2 фонарика подсветки номера с калины
(IMG:http://s39.radikal.ru/i085/1004/98/5a4c85f66c7b.jpg)
2. Собрал проводку к лампам
(IMG:http://i057.radikal.ru/1004/a1/7d6f11ec21b7.jpg)
3. для снятия сигнала с ETACS была использована схема dmitrij_b с управляющим минусом, в которой биполярный транзистор был заменен на полевой N-транзистор IRF630
(IMG:http://s13.radikal.ru/i186/1004/95/7e650f3ea867.jpg)
транзистор посадил на радиатор на всякий случай, хоть он и рассчитан на 10А
собственно схема
(IMG:http://s09.radikal.ru/i182/1004/c6/925099455993.jpg)
4. Все в подключенном состоянии
(IMG:http://i003.radikal.ru/1004/b3/b234555570b2.jpg)
В машину буду ставить на входных, тогда и сфоткаю как это все выглядит.
П.С. Посчитаете не нужным, удалите.

[Titus]

Зачем, все отлично, давай полный отчет, с тем, как это в машине выглядеть будет (IMG:style_emoticons/default/wink.gif)

[Dmi]

Titus я тогда добавлю в этот отчет, ок? (IMG:style_emoticons/default/smile.gif)

[Titus]

Конечно, как тебе удобнее (IMG:style_emoticons/default/wink.gif)

[dmitrij_b]

Dmi - сори. Я не ответил тебе про эти схемы. Замотался (IMG:style_emoticons/default/sad.gif)
Тут ни та, ни другая не подходят в прямую. Это была просто иллюстрация как микроконтроллер с питанием 5 вольт может управлять нагрузкой с большим питанием (12 вольт)

Тебе, по идее, если делать с минимальным количеством деталей, нужен наоборот P-канальный полевик. И ставить его надо "сверху"


на N-канальном тоже можно сделать, но понадобится довольно много обвязки. Транзисторы, диоды, сопротивления...


Если я правильно догадался, какая схема у тебя - то есть большая вероятность, что она будет работать наоборот. То есть дополнительные лампы будут гореть тогда, когда не горят основные....

[Dmi]

dmitrij_b Это я уже понял, что p-канальный нужен (IMG:style_emoticons/default/smile.gif) . Я планирую зацепиться к белому проводу, на котором +5 и+ 12 при закрытой двери. И еще вопросик, можно питание на свои доп. лампы взять с черно-белого провода +12 В , или он тоже на ETACS завязан?

[dmitrij_b]

Я планирую зацепиться к белому проводу, на котором +5 и+ 12 при закрытой двери.

Логично. Только там не +5, а "пульсирующий ноль". Но, в любом случае, если хочется что-бы подсветка работала синхронно с салонным светом - то цепляться только сюда.

можно питание на свои доп. лампы взять с черно-белого провода +12 В , или он тоже на ETACS завязан?

Думаю можно. На ETACS этот провод не завязан. Только на предохранитель.

[Dmi]

Логично. Только там не +5, а "пульсирующий ноль". Но, в любом случае, если хочется что-бы подсветка работала синхронно с салонным светом - то цепляться только сюда.
Думаю можно. На ETACS этот провод не завязан. Только на предохранитель.

Да с 0 ошибся, бывает. Сегодня подключил все в машине дабы проверить, работает (IMG:style_emoticons/default/smile.gif)
Завтра установка и отчет. Транзистор по мощней чтоли взять, греется зараза...

[Dmi]

Еще вопрос к dmitrij_b (я наверное достал уже его (IMG:style_emoticons/default/happy.gif) ), значится собрал я схему, подключил, но вот что происходит: если верхний плафон в положении от дверей, мои доп. фонарики гаснут вместе с ним при закрытии двери, а если он в положении выкл., то они вообще не гаснут (IMG:style_emoticons/default/huh.gif) . Транзистор у меня подключен без сопротивления на упр. проводе, может в этом и есть моя ошибка? Если в этом, то какой резистор туда поставить? 300 Ом, как на схеме, хватит?
(IMG:http://forum.amadeus-project.com/uploads/monthly_04_2010/post-45-1271432982.png)

[dmitrij_b]

Угу. Об этом я не подумал. Надо-бы добавить сопротивление на полтора/два килоома между затвором транзистора и +12. Сопротивление мощностью минимум на 0.25 вата.

[Ghost]

С этого разъема (снят) берем питание. Работать будет при открытии дверей и плавно гаснуть после закрытия секунд за 15.

Миша, на самом деле вот так и не понятно, с какого места ты этот разъём снял...

Upd: нашёл на mlc:

[Ghost]

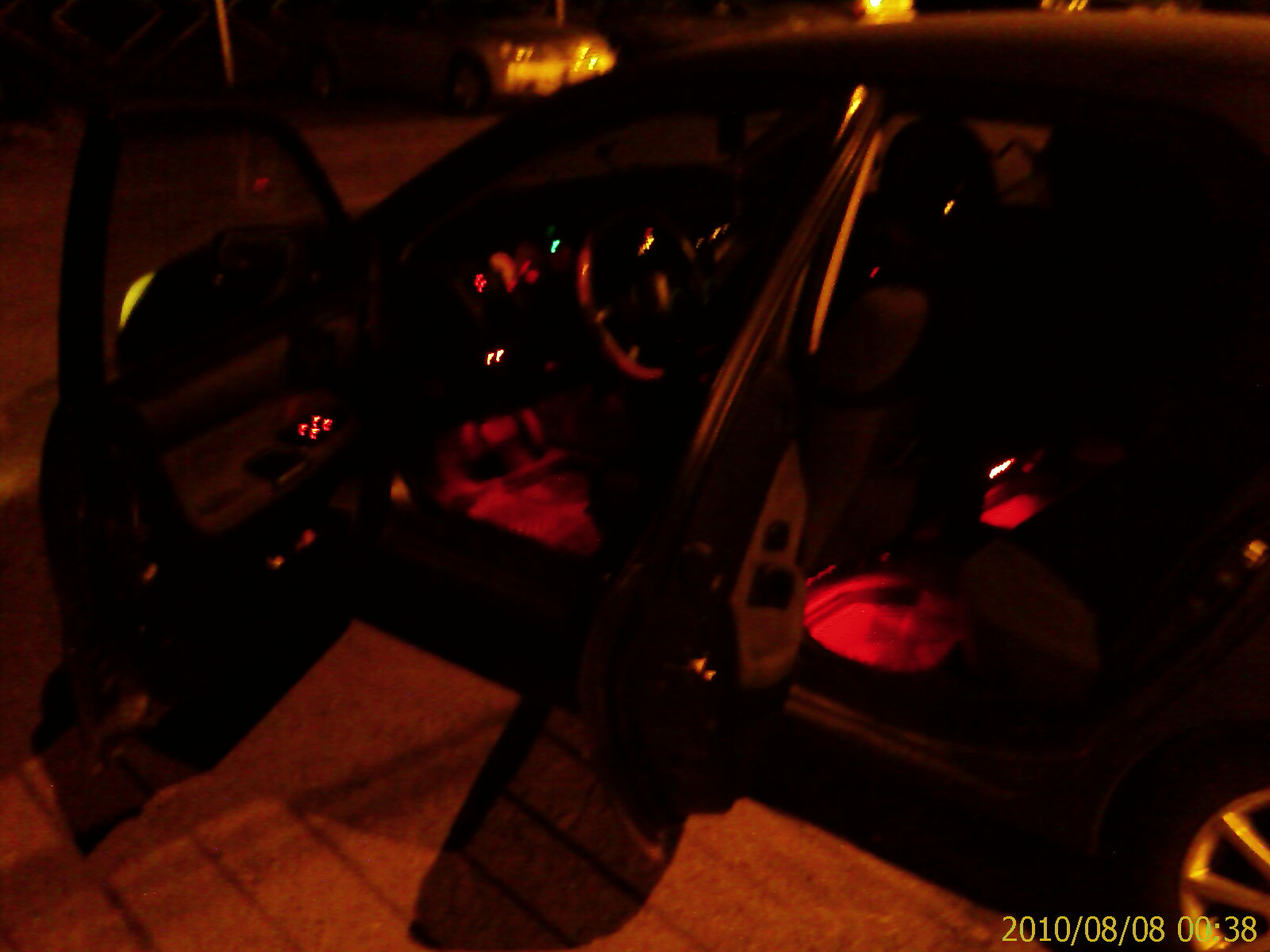

Вот что вышло:

[STAS.ON]

Del

[pain]

а возможно ли двойное подключение- т.е. подключить чтоб подсветка включалась и от открытия дверей, и при необходимости отдельно от включателя (независимо открыты двери или нет)?
возможно ли такое реализовать?

[Titus]

Два диода или два реле - наиболее простые способы (IMG:style_emoticons/default/wink.gif)

[pain]

Два диода или два реле - наиболее простые способы (IMG:style_emoticons/default/wink.gif)

т.е. я беру один + с салонного света - и в разрыв провода (от салонного света к светодиодной ленте) вставляю диод, и паралельно этому проводу кидаю ещё плюсовой провод с выключателем - и тут тоже ставлю диод?

[Titus]

Верно. Оба диода соединяешь минусами - минус к твоей ленте - плюсы диодов - один в сторону салонного света, второй в сторону выключателя (кстати, надо посмотреть - чтобы и там и там управление плюсами было - иначе этот вариант вообще не пойдет) - к примеру, если салонный свет у нас управляется плюсом, а свет с выключателя минусом - тогда выходим из положения двумя реле - это самый простой метод. Нет, ну можно собрать все и на транзисторных ключах и даже на логике - но не вижу смысла в таком усложнении - там где не справляются два диода - там справятся два реле (IMG:style_emoticons/default/wink.gif)

[pain]

(кстати, надо посмотреть - чтобы и там и там управление плюсами было - иначе этот вариант вообще не пойдет) - к примеру, если салонный свет у нас управляется плюсом, а свет с выключателя минусом - тогда выходим из положения двумя реле - это самый простой метод.

а вот тут я немного не понял(((( чтото надо ещё проверить чтоб получился такой метод подключения?
гдето читал тут на форуме что транзистор в ETACS держит только до 8 ампер. а сока потребляет лента хз. ампераж ленты можно както проверить? есть ли разница между по потребляемому току одноцветной ленты и рбг?
