Светодиоды в подсветку кнопок., Установка светодиодов в подсветку кнопок Опции

[AlexGreat]

Решил я немного осветить тему по замене сгоревших лампочек в подсветке кнопок, на светодиоды, а то сия тема практически не раскрыта, а потребность в такой информации есть. Если в моей машине все это сделано было уже давно, то в 9-ке пока еще никто толком не занимался. В качестве донора и подопытного кролика был выбран Тёмыч, вернее не он сам (IMG:style_emoticons/default/biggrin.gif) , а его машина, 9-ка 2.0 МТ. На первом этапе переделке подверглись три кнопки: переключатель электрокорректора фар, реостат и сдвоенная кнопка включения противотуманок.

Начинаем разбирать кнопку электрокорректора. Разбирается она довольно просто, нужно снять верхнюю крышку и вынуть непосредственно саму плату. Чтобы не повредить верхнюю крышку, очень желательно места где защелки немного нагреть горячим воздухом, чтобы пластик стал более податливым. И тонким острым ножом аккуратно отжать защелки.
(IMG:http://www.photoshare.ru/original/photoshare.ru-7084182.jpg)

При вынимании платы из корпуса, надо быть очень аккуратным и внимательным, потому что в колесике переключателя есть подпружиненный скользящий контакт, и если это дело резко снять, то прощай пружинка. После чего берем светодиод, и начинаем формовать ножки, добиваясь правильной посадки по габаритам и по высоте. Потом припаиваем его, и припаиваем гасящий резистор.
(IMG:http://www.photoshare.ru/original/photoshare.ru-7084193.jpg)

Для повышения механической прочности, чтобы ничего не отвалилось от вибрации, под светодиод вклеиваем дополнительную стойку. Потом все аккуратно собираем в обратной последовательности.

Следующим на очереди реостат. Разбирается аналогичным образом как и переключатель электрокорректора. Все нюансы точно такие же.
(IMG:http://www.photoshare.ru/original/photoshare.ru-7084211.jpg)

Точно также формуем ножки светодиода, чтобы по высоте был ровно по середине корпуса кнопки.
(IMG:http://www.photoshare.ru/original/photoshare.ru-7084217.jpg)

И точно также вклеиваем дополнительную опору.

И последнее, что было на очереди, это сдвоенная кнопка противотуманок. Первое что бросилось в глаза поле разборки, это то что на плате места для лампочек предусмотрены, а конструктивом корпуса - нет. Видимо на европейский рынок данные кнопки поставляются без подсветки.
(IMG:http://www.photoshare.ru/original/photoshare.ru-7084235.jpg)

(IMG:http://www.photoshare.ru/original/photoshare.ru-7084223.jpg)

Ну это не беда, потому что именно для подсветки, мы эту кнопку и дезинтегрировали.. (IMG:style_emoticons/default/biggrin.gif)
Процесс установки светодиодов ничем не отличается от того, что было сделано раньше, за маленьким исключением того, что позиционировать их на плате надо очень точно, как показано на фото, потому что есть очень сильные конструктивные ограничения второй половиной кнопки, и надо поставить светодиоды таким образом, чтобы они не выходили за габариты штатных лампочек, которые там должны были быть.
(IMG:http://www.photoshare.ru/original/photoshare.ru-7084238.jpg)
(IMG:http://www.photoshare.ru/original/photoshare.ru-7084239.jpg)
(IMG:http://www.photoshare.ru/original/photoshare.ru-7084242.jpg)
(IMG:http://www.photoshare.ru/original/photoshare.ru-7084244.jpg)

После того как все припаяно и отмыто, собираем кнопку в обратной последовательности.

И теперь немного общих слов по выше сделанной работе. Как известно, светодиод это полярный прибор, и чтобы он начал светиться, надо чтобы "+" и "-" были на него правильно поданы. На всех фото, резисторы припаяны к анодам светодиодов, т.е. к "+". По яркости свечения, Тёмыч смотрел сам, и в итоге остановились на номинале резисторов 2,2кОм. При этом рабочий ток через светодиоды получился примерно 5,2мА. Цвет свечения был выбран теплый белый, ибо хозяин хотел имитации обычных лампочек накаливания. Да, чуть не забыл: светодиоды диаметром 3мм, резисторы 0,125Вт, но в миниатюрном исполнении (примерно в два раза меньше по длине, чем обычный резистор 0,125Вт).

Ну и в итоге, как это все получилось, будучи установленным обратно в машину:
(IMG:http://www.photoshare.ru/original/photoshare.ru-7084249.jpg)

[ra3vgv]

Саша красавчег, очень все качественно и доступно описал.

[Mihail V]

Сашк, молодец, продолжай тему, от флуда потом почистим! (IMG:style_emoticons/default/drinks.gif)

PS Переехали в FAQ - электрика! (IMG:style_emoticons/default/wink.gif)

[Titus]

Отлично, спасибо (IMG:style_emoticons/default/smile.gif) (IMG:style_emoticons/default/drinks.gif)

[Yuriy_R]

Алекс, очень и очень неплохо. молодчина.

[AlexGreat]

Следующими на очереди будут кнопки попогреек. (IMG:style_emoticons/default/smile.gif)

[NeWT]

Эээ.... а у меня в сдвоенной кнопке ПТФ есть две лампочки и они светятся...

[AlexGreat]

Счастливый человек (IMG:style_emoticons/default/wink.gif) а тут не было изначально.. (IMG:style_emoticons/default/wink.gif)

[sanche29]

Саш,хорошо получилось (IMG:style_emoticons/default/smile.gif)
Давай дальше

[VAlexAL]

хм, а у меня корректор и регулирование яркости, подсветки нету

в штате там должно гореть или нет... Если что лампочки там не сложно менять?

[Mihail V]

Их менять то не сложно, только их не найти ни где! (IMG:style_emoticons/default/wink.gif)
Вариант один, только пересвечивать диодами.

[NeWT]

Да, там одна лампочка отдельно продаётся, вторая нет (IMG:style_emoticons/default/smile.gif)

[temych]

ага, Миша прав, собственно поэтому все и было сделано
Саня тебе еще раз спасибо и в репу + (IMG:style_emoticons/default/drinks.gif)

[hawk]

Суперски получилось)))) Я сейчас тоже мучаюсь кнопками, скажи а чем стойку делал для диода?

[Desad]

Суперски получилось)))) Я сейчас тоже мучаюсь кнопками, скажи а чем стойку делал для диода?

Если я бы делал, то термоклеем, думаю Алекс тем же делал =)

[Georg]

а я бы сделал из поксипола - термоклей от нагрева размягчается и попахивает, а резюки греются дай бог, если не ставить стабилизатор питания

[AlexGreat]

Стойка из акрилового стекла, приклеенная прозрачным клеем. ) В ответственных применениях, никаких "термосоплей" не использую. Иногда это очень раком выходит в конечном итоге.. )

[AlexGreat]

а я бы сделал из поксипола - термоклей от нагрева размягчается и попахивает, а резюки греются дай бог, если не ставить стабилизатор питания

Этот резюк 50мВт рассеивает всего.. На нем даже комара не подкоптишь... ))))) А если на резюках слишком много рассеивается мощности, то надо просто схему питания более грамотно проектировать ))

[Georg]

все зависит от диода. Согласись, что если поставить "пиранью" то резюк под него где-то так 150ом на 0,5 вт, а это уже ощутимое тепло , если не делать стабилизатор питалова.

[AlexGreat]

Пираньи разные бывают. и на 20мА и на 100мА. На 20 резюк поставлю, а на 100мА уже стабилизатор тока. Только в качестве одиночного диода на 0,5Вт есть гораздо более интересные решения, чем "пиранья".. (IMG:style_emoticons/default/wink.gif)

[Georg]

ну я к тому - что "китайские сопли" - не самое хорошее решение для использования их в качестве крепежа=)

[Mihail V]

Пиранью в кнопки, да вы че отцы? Мож сразу ксенон туда засунуть? (IMG:style_emoticons/default/laugh.gif)

[AlexGreat]

Нет Мишань, в кнопки одноваттники ставим. Чтоб на прямой солнечной засветке их наощупь увидеть можно было.. (IMG:style_emoticons/default/laugh.gif) Просто мы с Георгом разными путями высказали мысль, что "термосопли" это не наш метод.. )))

[AlexGreat]

Продолжение сериала "Светодиоды в кнопки"... (IMG:style_emoticons/default/biggrin.gif)

На этот раз, жертвой апгрейда стал переключатель "попогреек". Аккуратно снимаем заднюю часть переключателя, отщелкнув 4 защелки. Переключатель при этом держим СТРОГО разъемом вверх. После того, как сняли заднюю часть, видим две пружины, которые торцами смотрят вверх. Накрываем это дело одноразовым стаканчиком и переворачиваем. В стаканчик должны выпасть две пружины и два шарика из под них. Отставляем пока стаканчик в сторону и вынимаем непосредственно внутренности переключателя, которые нас как раз и интересуют.
(IMG:http://www.photoshare.ru/original/photoshare.ru-7111002.jpg)

Посередине видим две лампочки в синих "гандончиках", которые нам и необходимо поменять. Пинцетом аккуратно снимаем лампочки вместе с резиновыми "цоколями" с ножевых контактов. После чего берем резистор (в данном случае номинал 2,2кОм) и светодиод, и формуем контакты как нам необходимо:
(IMG:http://www.photoshare.ru/original/photoshare.ru-7111004.jpg)

Затем припаиваем резисторы к контактам в переключателе. В данном случае резисторы припаяны опять к плюсовым контактам, и в последствии к анодам светодиодов
(IMG:http://www.photoshare.ru/original/photoshare.ru-7111014.jpg)

Затем припаиваются непосредственно сами светодиоды. Для удобства окончательной центровки светодиода в корпусе переключателя, рекомендую сначала припаять светодиод к резистору, потом отцентровать его, и после этого уже припаивать второй вывод ко второму ножевому контакту.

(IMG:http://www.photoshare.ru/original/photoshare.ru-7111029.jpg)

(IMG:http://www.photoshare.ru/original/photoshare.ru-7111034.jpg)

После всех манипуляций, у нас должно получиться вот это:

(IMG:http://www.photoshare.ru/original/photoshare.ru-7111038.jpg)

Затем все аккуратно собираем в обратной последовательности, не забыв про шарики и пружины. Ставим обратно в машину и наслаждаемся результатами от проделанной работы. (IMG:style_emoticons/default/biggrin.gif)

[Titus]

Хорошо так (IMG:style_emoticons/default/wink.gif)

[AlexGreat]

В этот раз светодиоды решил сделать типа "диффузные"... Пришлось по линзам шкуркой пройтись... (IMG:style_emoticons/default/biggrin.gif)

[sanche29]

Сань,а зачем диффузные?
Для лучшего рассеивания?
У меня нет такой кнопки,интересно просто (IMG:style_emoticons/default/smile.gif)

[AlexGreat]

Да Тёмыч говорит что ярковато.. да и "бархатного" свечения захотелось... (IMG:style_emoticons/default/biggrin.gif)

[sanche29]

А фотография есть в собранном виде?

[AlexGreat]

Хм.. Тёмыч кнопку не забрал, ща щелкну, чуть позже выложу. (IMG:style_emoticons/default/good.gif)

[Engender]

Саш, как раз только сегодня снял эти кнопки, может повторим? (IMG:style_emoticons/default/wink.gif)

[MitsAbeRs]

... да и "бархатного" свечения захотелось... (IMG:style_emoticons/default/biggrin.gif)

Гурман однако (IMG:style_emoticons/default/wink.gif) . Отличная работа.

[AlexGreat]

Егорыч, да без проблем! (IMG:style_emoticons/default/good.gif) Подгоняй кнопку, забабахаем апгрейд! (IMG:style_emoticons/default/wink.gif)

[Engender]

Ок, тады сделаем, как по телефону вчера говорили (IMG:style_emoticons/default/wink.gif) (IMG:style_emoticons/default/drinks.gif)

[AlexGreat]

Запросто! (IMG:style_emoticons/default/smile.gif) только с цветом подсветки определись... )) и простую аль "бархатную"?... (IMG:style_emoticons/default/wink.gif)

[Titus]

У мну такая кнопка валяется лишняя, чуть бу (IMG:style_emoticons/default/smile.gif) Никому на эксперименты не надо? Я про подогрев передних сидушек (IMG:style_emoticons/default/smile.gif)

[bimer]

Вить, отправишь мне буду рад (IMG:style_emoticons/default/smile.gif) пиши в личку

[Titus]

Отпишись мне завтра сам плз в личку, сейчас не до нее (IMG:style_emoticons/default/wink.gif)

[hawk]

А я себе тоже доделал наконец то все кнопочки на диоды. Только я брал резюки на 8,5кОм, до этого эксперементировал с 3,3 кОм но было ОЧЕНЬ ярко. Сейчас светит все очень даже хорошо и радует глаз, диоды белые ставил

[AlexGreat]

А ток не мерили рабочий?.. Интересно, сколько получится при напряжении 14В. Только маленькая поправка: номинала в 8,5кОм нет в природе.. Есть 8,2кОм и ближайший за ним уже 9,1кОм.

[hawk]

Ток не мерил, не чем мерить(((. Номинал ты прав 8,2 кОм (8,5 сказал на вскидку). Скажу что пробывал 2 по 3,3 на каждую ножку диода,но остановился на номинале 8,2- самый оптимальный вариант)))) На кнопки противтотуманок вроде ставил по 3,6 а попогрейка и регулировка яркости+фар ставил по 8,2 вроде. И еще, я диодики все таки вставил в эти синие резинки от штатной лампочки, тем самым спозиционировал диод по центру как и стояла лампочка

[Electric]

С работы с пожарных датчиков надыбал бесполярные 2-кристальные диодики, стекло не прозрачное, а красное, я так думаю расщипление света у таких жиодов лучше

резисторы на 2.2 кОм. тока в 2 раза длинее, чем у автора, таких миниатюрных к сожалению не нашел.... кнопки слева от водителя паятся легко без особого маньячества в них..... светят хорошо, эмблемки регулировок и ПТФ освещаются равномерно... в кнопке ПТФ - 2 диода

проблема возникла тока с кнопкой подогрева пердушек (IMG:style_emoticons/default/wink.gif)
резисторы не лезли, свет получился точками, ибо диоды стояли близко к окошку с рисунком сиденья..... припаял диоды напрямую, без резисторов (ни в окем случае не включайте так в бортсеть автомобиля - диоды сразу сгорят), сам резистор (один на 2 диода получается) впаял в разрыв провода, можно либо черный ("-" габаритов), либо серозеленый ("+" габаритов, но про цвет точно не помню), ну там на самом деле просто, сами контакты на кнопке отличаются цветом - их всего 2 штуки там, вот они как раз и отвечают за подсветку кнопки...
свет получился почти равномерным, грязь попала на внутреннюю часть кнопочки, лень вытряхать и вычищать

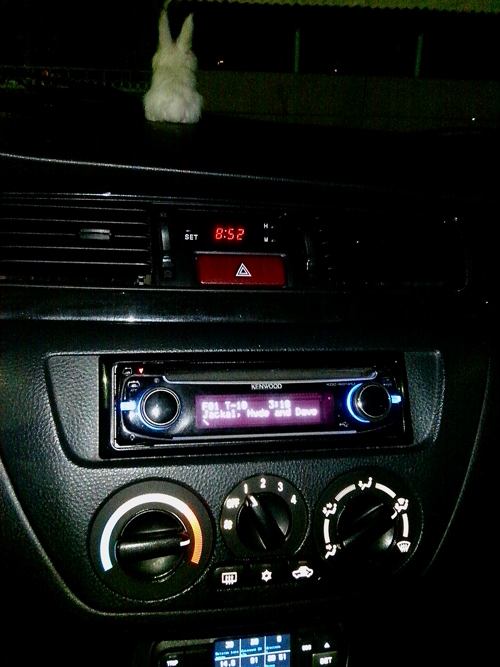

плюс часы зделал красными, совсм чутка в цвет на попало... делается прозрачным оракалом....

вот...и теперь дело за малым - нужно достать кнопку стеклоподьемников (IMG:style_emoticons/default/wink.gif) а я ни разу не снимал обшивку дверей,
подскажете: ее полностью снимать надо, иль тока ручку двери ?)

ЗЫ: на фотках вся красота не передается, в живую выглядит очнеь достойно все) а особенно красный цвет- мммэт что то)

Эскизы прикрепленных изображений



Прикрепленные изображения



[Electric]

завершающий этап - засветка кнопки стеклоподьемников...
все получилось гармонично.... совет- берите светодиоды с цветными стеклами, а не прозрачным

попробую засветить остальные кнопочки потом, но мне кажеться это лишним чтоли пока...

Прикрепленные изображения



[Aleksey.ishenko....]

Все привет, Решил поменять всё освешение солона долго искал какие диоды всунуть... наткнулся на пост в драйв2 http://www.drive2.ru/b/288230376152298245/

хочу такие диодики... кто что может о них сказать? а лучше компоненты для их пайки. Хочу сам с братом их напаять, самы диоды я так понял можно с ленты взять а остальное...?

[lost.root]

http://cxem.net/calc/ledcalc.php

Калькулятор расчета сопротивления для светодиода.

З.Ы. Тема не в теме. Непорядок. (подвеска)

[Aleksey.ishenko....]

http://cxem.net/calc/ledcalc.php

Калькулятор расчета сопротивления для светодиода.

З.Ы. Тема не в теме. Непорядок. (подвеска)

Сорри, прочитал "Подсветка" =DDD

[joker-ja]

Добрый вечер, может кто подскажет? Не горела подсветка в кнопках ПТФ, регулятора фар и яркости подсветки. После установки диодов в эти кнопки они загорелись. Но заметил, что потухла подсветка печки, причем подсветка кнопок печки, при нажатии, работала, а общая нет. Попробовал сразу же поменять лампочки (благо в запасе были), но не тут то было: и новые не горят. Полез проверять предохранители и как оказалось перегорел один на 7,5 А. (по мануалу №21) Я его заменил, и подсветка печки загорелась, но тут же погасла подсветка кнопок которые я только что сделал. После того как я опять достал этот предохранитель: подсветка кнопок загорелась, но не горит подсветка печки и правый задний габарит подсветка прикуривателя. Вся остальная подсветка работает штатно, яркость регулируется. Может кто сталкивался с таким? Где и что смотреть?

Сообщение отредактировал joker-ja - 19.2.2016, 22:21

[просто Евгений]

Перевернуть светодиоды ( поменять + и - местами ) , те , которые поставили .
