Установка обогрева заднего дивана, Фотоотчет Опции

[Sergey152]

И так поехали.
Для установки обогрева куплен набор ВАЗ2110, провода , разъемы, штатная кнопка обогрева, гофра.

Снимаем заднее сиденье и спинку и начинаем снимать обивку.

Вкладываем нагревательные маты приклеив их на клей для пенопластовых плинтусов, чтобы случайно не сползли.


Ставим на место обивку.


Припаиваем разъемы на провода выходящие из сиденья и подготавливаем проводку аналогично штатой схеме включения на 2 режима ( изначально обогрев ВАЗ работает на максимальной мощности)для прокладки к подлокотнику.


Под задним сиденьем все выглядит так

Так как никто не курит, вместо пепельницы из полистирола изготовлена площадка под кнопку, покрашена и покрыта лаком.

Провода подключены в параллель со штатной кнопкой.
Провода от дивана идут по правому и левому борту и под передними сиденьями заходят в подлокотник.
Штатного разъема к кнопе небел , поэтому проасто напаял наконечники , надел на них термоусадку и вставил в кнопку.


В подсветку кнопок вставлены красные светодиоды

Все работает великолепно! Радости нет предела!

[Titus]

А красиво и классно! Респект (IMG:style_emoticons/default/smile.gif) (IMG:style_emoticons/default/drinks.gif)

[Sergey152]

А красиво и классно! Респект (IMG:style_emoticons/default/smile.gif) (IMG:style_emoticons/default/drinks.gif)

Спасибо. Вот только руки дошли отчет доделать. Прошлой зимой протестирован - работает на 5. (IMG:style_emoticons/default/biggrin.gif)

[Dzhekin]

Забота о задних пассажирах (IMG:style_emoticons/default/smile.gif)

[Sergey152]

Забота о задних пассажирах (IMG:style_emoticons/default/smile.gif)

Жена сзади с ребенком ездиет. А теперь права получила и я сзади сижу и .опа мерзнет однако! (IMG:style_emoticons/default/smile.gif)

[Mihail V]

Серега молодец, держи плюс! (IMG:style_emoticons/default/smile.gif)

[Koles]

Здорово Серега, а чего при встрече не показал, я как раз тож о такой хрене задумался

[Sergey152]

Здорово Серега, а чего при встрече не показал, я как раз тож о такой хрене задумался

Ну я, как бы это, незнал что тебя интересует. А так бы и посидеть даже дал! (IMG:style_emoticons/default/laugh.gif)

[AKStyle]

Класс. Спасибо, возьму на заметку =)

[Dmi]

А передний подогрев работает если на нем нет задницы? (IMG:style_emoticons/default/smile.gif)

[Koles]

Ну я, как бы это, незнал что тебя интересует. А так бы и посидеть даже дал! (IMG:style_emoticons/default/laugh.gif)

Не страшно, будет повод еще раз встретиться

[Titus]

А передний подогрев работает если на нем нет задницы? (IMG:style_emoticons/default/smile.gif)

Меня уже убедили что да, и что там нет датчиков давления-определения наличия попы.. (IMG:style_emoticons/default/smile.gif)

[Sergey152]

А передний подогрев работает если на нем нет задницы? (IMG:style_emoticons/default/smile.gif)

Меня уже убедили что да, и что там нет датчиков давления-определения наличия попы.. (IMG:style_emoticons/default/smile.gif)

Только термодатчик есть. Может замечал кто если долго на максимальной мощьности держать, то он сам потом греть перестанет на некоторое время. (IMG:style_emoticons/default/smile.gif)

[Titus]

Эт есть, да (IMG:style_emoticons/default/smile.gif)

[Mihail V]

Бгг, а у меня с утра уже ритуалом стало, включив подогрев руками понажимать на сидуху, шо бы тензо датчеги сработали! (IMG:style_emoticons/default/biggrin.gif)

[Titus]

Да я вот был уверен, что там стоят тензо-датчики. SSh и еще несколько человек меня в этом разубедили (IMG:style_emoticons/default/smile.gif) А разбирать свои сиденья и смотреть - сорри, не хочу (IMG:style_emoticons/default/smile.gif)

[SSh]

Есть термодатчики, аж 2, но вот никаких концевиков-тензодатчиков и др. датчиков присутствия не наблюдается... По крайней мере по схемам, вживую не могу - нет у меня подогрева (IMG:style_emoticons/default/wink.gif)

[Mihail V]

Хотя я тоже замечал, пока снежок обтряхиваешь предварительно заведя машину и включив обогрев - садишься, сиденько уже теплое! (IMG:style_emoticons/default/smile.gif)

[Yuriy_R]

а у меня пока не сядешь холодное.

[SSh]

А как сядешь - тепло чувствуется сразу или через некоторое время? Т.к. там стоят обычные нагреватели, то для того чтоб их раскочегарить требуется время. Может просто обивка сидения пока не прилегает к нагревателю остается холодной, как только садишься - контачит и нагревается.
Еще, думаю, можно проверить след. образом - запускаем двигатель на ХХ, включаем фары и включаем-выключаем подогрев, лучше сразу для обеих сидений. В момент включения фары должны незначительно притухать, надо смотреть очень внимательно чтоб заметить, лучше эксперимент проводить в темное время суток...

[AlTol]

Ставил на 10-ом (схема 1 в 1) обогрев на задний диван.
Термоэлементы со старых тряпочных своих передних сидений. Термореле и ниточки, все.... точно как на схеме.

[Gennadiy Ch]

Сергей, + в личное дело.
По поводу датчиков присутствия - на ЛансереХ в передних сидениях установлены и законекчены с ремнями безопасности (на задних нет), сидишь не пристегнувшись и во время движения пищалка начинает мозг конопатить.
В этом авто всех пассажиров вынуждаю пристёгиваться, и переднего и задних.

[riptopaz]

Ниразу ещё не садился в тёплое седло. Всегда нагрев начинался после движения, как мне кажется.

[Gennadiy Ch]

riptopaz, нагрев начинается с момента его включения...

[Gennadiy Ch]

Ставил на 10-ом (схема 1 в 1) обогрев на задний диван.
Термоэлементы со старых тряпочных своих передних сидений. Термореле и ниточки, все.... точно как на схеме.

Где-то видел твой отчёт, но сейчас уже и неупомню...

[SSh]

Ну проделайте кто-нибуть вышеописанный эксперимент... Даже наверное лучше не запускать двигатель а просто включить зажигание

[Gennadiy Ch]

SSh, я что-то упустил, какой эксперимент предлагаешь проделать?

[SSh]

Здесь
http://forum.amadeus-project.com/index.php...st&p=104114

только как уже говорил с включенным зажиганием и заглушенным двигателем

Но речь шла о 9 Лансе, насчет Х не знаю, может там и установлены датчики присутствия...

[Sergey152]

Здесь
http://forum.amadeus-project.com/index.php...st&p=104114

только как уже говорил с включенным зажиганием и заглушенным двигателем

Но речь шла о 9 Лансе, насчет Х не знаю, может там и установлены датчики присутствия...

При включении обогрева лампочки притухают немного и по БК напряжение становиться на 0.2В меньше( седло без попы). А тепло начинаешь чувствовать позже потому что паралон не пропускает тепло ну и штаны пока потом прогреються.

[SSh]

При включении обогрева лампочки притухают немного и по БК напряжение становиться на 0.2В меньше

Что и требовалось доказать (IMG:style_emoticons/default/wink.gif) Раз есть просадка напряжения значит нагрузка - в данном случае нагреватели - соединена и ток пошел... Без попы (IMG:style_emoticons/default/smile.gif)

[Dmi]

Попробовал сегодня, завел, включил обогрев и пока курил и по телефону болтал, минут 10 в общей сложности,сел в теплое сиденье (IMG:style_emoticons/default/smile.gif)

[maxc]

А если вдруг третий пассажир нарисуеся, он без попогрейки остался?
PS.Греет оно и без пассажира, не раз проверено.

[Onotole]

заинтересовался устройством. То ест ьнужно еще штатную кнопку попогрейки покупать? в магазе удмаю недешево выйдет. и потом как поддключать немного я не понял, можно разъяснить?

[Sergey152]

заинтересовался устройством. То ест ьнужно еще штатную кнопку попогрейки покупать? в магазе удмаю недешево выйдет. и потом как поддключать немного я не понял, можно разъяснить?

Да я покупал штатнуя кнопку бу-1000р. Новая стоит 2500р.Комплект обогрева 2110 стоил 690р. В него входило 4 нагревательных мата, проводка, колодка под реле и штатная кнопка обогрева 2110. Можно и её поставить но обогрев будет работать в одном режиме, а так входит в место пепельницы нормально.
По подключению: на штатной кнопке 8 выводов 4 на обогрев, +, - , и два провода подсветки кнопки. На фото в первом посте видно красный провод это + на обогрев, черный с желтой полосой это - подсветки кнопки, зеленый с белой полосой + подсветки кнопки. Черный провод показанный стрелкой крепим на массу, чтобы не паять.Соответственно подключаем провода к новой кнопке на те же разьемы, что и на старой. И остаеться подключить только обогрев на оставшиеся вывады. Под задним сиденьем маты соединяем так: От мата в спинке один провод крепим на массу, второй соединяем с проводом из мата в сиденье и от этой точки тянем провод к кнопке, с оставшегося вывода из сиденья тоже тянем провод к кнопке.
Если что непонятно обьяснил, то спрашивай.

[SSh]

Ничего себе... Кнопка в 4 раза дороже чем собственно обогрев (IMG:style_emoticons/default/blink.gif)

[Sergey152]

Ничего себе... Кнопка в 4 раза дороже чем собственно обогрев (IMG:style_emoticons/default/blink.gif)

Летом кстати стояла 1800р, а сейчас опять подорожала. Цена за эстетику высока. (IMG:style_emoticons/default/blink.gif)

[Onega]

я емелю ставить буду УК2. Кнопки нормальные, 8 режимов, проводка в комплекте. В комплек входит набор на 2 задницы. http://www.teplodom.ru/cat1_10.htm Стоит от 2900 до 3200.

[Onotole]

Сергей скажи а подключать провода значит прям к проводам от старой проводки? Они выдержат то? Ничего не замкнет?

[Sergey152]

Сергей скажи а подключать провода значит прям к проводам от старой проводки? Они выдержат то? Ничего не замкнет?

Толик во первых там предохранитель стоит и вовторых у меня то работает, все нормально. Про подключение все верно понял.

[Palex]

я емелю ставить буду УК2. Кнопки нормальные, 8 режимов, проводка в комплекте. В комплек входит набор на 2 задницы. http://www.teplodom.ru/cat1_10.htm Стоит от 2900 до 3200.

Судя по рисункам на сайте, он не подойдет назад. Спина и седалище соединено.
(IMG:http://www.teplodom.ru/images/data/gallery/85_big_1323089059.jpg)

[Sergey152]

я емелю ставить буду УК2. Кнопки нормальные, 8 режимов, проводка в комплекте. В комплек входит набор на 2 задницы. http://www.teplodom.ru/cat1_10.htm Стоит от 2900 до 3200.

Не спорю хорошая штука, просто я хотел сделать как будто все штатное.

[Onega]

я держал его в руках в магазина. Там 4 элемента обогрева. Всё рассоединено и имеет проводкус фишками для подключения. Кнопки очень порадовали качеством и изяществом. Есть еще УК с блоком кнопок (сразу 2 шт) Вот там кнопки топорней выглядят, похоже, что от каких то ВАЗ 2110 и положения всего 4.

[Onega]

я емелю ставить буду УК2. Кнопки нормальные, 8 режимов, проводка в комплекте. В комплек входит набор на 2 задницы. http://www.teplodom.ru/cat1_10.htm Стоит от 2900 до 3200.

Не спорю хорошая штука, просто я хотел сделать как будто все штатное.

Чтобы выглядело как штатное надо купить штатный блок кнопок. Тогда будет 2 режима.

[Sergey152]

я емелю ставить буду УК2. Кнопки нормальные, 8 режимов, проводка в комплекте. В комплек входит набор на 2 задницы. http://www.teplodom.ru/cat1_10.htm Стоит от 2900 до 3200.

Не спорю хорошая штука, просто я хотел сделать как будто все штатное.

Чтобы выглядело как штатное надо купить штатный блок кнопок. Тогда будет 2 режима.

Я штатный и купил. На фотах видно. Игорь а куда планируешь поствать крутилочки? Как у Вити сделаешь?

[Onega]

с той УК2 - между пепельницей и крышкой. По высоте как раз место. В глубину в том месте, мне кажется, тоже проблем быть не должно. если по глубине траблы - то или по бокам от пепельницы, либо ниже. От пепельницы отказываться не хочу, боюсь неэстетично получится, т.к трудно будет найти пластик неотличимый по цвету и фактуре от родного для изготовления заглушки, да и люблю всякие кармашки - ящички в машине.
Как у Вити - не видел.

[Makar]

А в штатной кнопке нет же ни какого резистора что бы обогрев работал в двух режимах? Там я как понимаю просто Коммутирующие контакты ?
И еще такой вопрос а где он у нас стоит тогда ?

[Sergey152]

А в штатной кнопке нет же ни какого резистора что бы обогрев работал в двух режимах? Там я как понимаю просто Коммутирующие контакты ?
И еще такой вопрос а где он у нас стоит тогда ?

Резистора никакого нет. кнопка подключает обогрев в сиденья и спинки параллельно в положении HI и последовательно в положении LO. Соответственно нагрев уменьшаеться вполовину.

[Makar]

Это то я понял ))). Вопрос в другом, где стоит или как управляется температура нагрева?

[SSh]

Из сервис-мануала следует что плавная регулировка подогрева отсутствует. Есть только пара термореле, которые отключают нагреватели при чрезмерном нагреве.

[Sergey152]

Это то я понял ))). Вопрос в другом, где стоит или как управляется температура нагрева?

Яже все написал. При последовательном включении ток уменьшаеться в 2 раза и нагрев соответственно тоже. При параллельном одинаковый ток проходит через 2 нагревательных элемента и нагрев максимален. Все два вида подключения комутирует штатная кнопка обогрева.
Возьми к примеру 2 лампочки и пдключи к аккумулютору сначала последовательно, а потом параллельно и увидишь что яркость меняеться. Тоже самое с подогревом.

[Makar]

SSH а где это термо реле стоит?

Sergey152 Во вот это я где то и пропустил). А кнопка сама получается коммутирует подключение: последовательное или параллельное ?

И такая небольшая просьба кого нибудь из маньяков сделать фото фишек самого элемента обогрева и там где он в проводку стыкуется.


Да сразу скажу у меня 1,3 без подогрева и вот хочу замутить на штатной кнопки)

[SSh]

Не знаю (IMG:style_emoticons/default/smile.gif) У меня тоже без подогрева, все сведения почерпнуты из сервис-мануала (IMG:style_emoticons/default/wink.gif)
У нас особо морозов и не бывает, поэтому мыслей об установке не возникало.

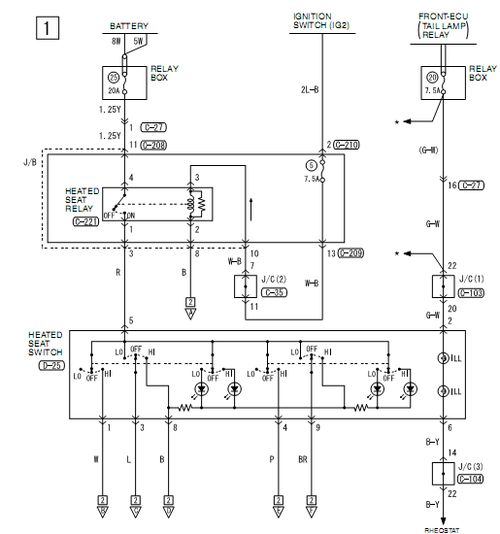

Вот недостающая часть схемы (кнопки)

[Sergey152]

SSH а где это термо реле стоит?

Sergey152 Во вот это я где то и пропустил). А кнопка сама получается коммутирует подключение: последовательное или параллельное ?

И такая небольшая просьба кого нибудь из маньяков сделать фото фишек самого элемента обогрева и там где он в проводку стыкуется.


Да сразу скажу у меня 1,3 без подогрева и вот хочу замутить на штатной кнопки)

Завтра пойду в гараж машину брать и все сфоткаю.

[Makar]

ООО спасиб (IMG:style_emoticons/default/drinks.gif)

[Sergey152]

ООО спасиб (IMG:style_emoticons/default/drinks.gif)

Вот смотри:
Красный это +;Зеленый- минус; голубой питание подсветки кнопки;Фиолетовый подогрев правого сиденья;Желтый левое сиденье.

Фото со стороны заднего сиденья:
красным провода в спинку сиденья;зеленым в сидушку; голубым-приходящий с кнопки.

Заходит в спинку.

вид со стороны торпеды:
красным- выходит из под напольного покрытия.

[Makar]

Еще пара глупых вопросов).
Где стоит реле, В подкапотном блоке или в салоне ?
И где коммутируются нагревательные элементы последовательно или параллельно при нагреве?

[Sergey152]

Еще пара глупых вопросов).
Где стоит реле, В подкапотном блоке или в салоне ?
И где коммутируются нагревательные элементы последовательно или параллельно при нагреве?

Реле стоит скорей всего в салоне. По схеме предохранитель и реле в одном блоке, поищи мето под предохранитель в салоне, там все подписано.
Нагревательные элементы комутирует кнопка.
вот рисунок как проходит ток. красным показан сильный режим на левом сиденье, зеленым слабый режим на правом сиденье

[Ski-87]

Привет всем. У меня токая проблема, купил обогрев от Шкоды РС, не могу разобраться в проводке. Из мата, который идет под попу, выходит фишка с двумя проводами (корричневый и корричневый с синей полосой), сечение 1 мм., а из матат, который идет под спину, выходит фишка с 4-мя проводами. Два грубо говоря сечения 1мм, а два 0,5 мм. Фишки соединяются следующим образом:

Попа: Корричневый (1 мм.) - Спинка - красный с черной полосой (сечение 0,5 мм.);
Попа: Корричневый с синей полосой (1 мм.) - Спинка - корричневый (сечение 1 мм);

На фише, которая выходит из под спинки остается еще два провода: параллельно красному с черной полосой (0,5 мм.) - корричневый с синей полосой (1 мм.), а напротив просто корричневого (1 мм.) находится зеченый с черной полосой (сечение - 0,5 мм.)

(IMG:http://s017.radikal.ru/i408/1201/d6/1eb00dbd53d7.jpg)
(IMG:http://s018.radikal.ru/i522/1201/17/a81c9b5b956a.jpg)
(IMG:http://s014.radikal.ru/i328/1201/9a/67465eae3653.jpg)

Подскажите почему из под обогрева спинки выходит 4 провода и почему они разного сечения и как их правильно соеденить. Спасибо.

[SSh]

Вот схема из сервис-мануала. Согласно схеме из спинки должны выходить только 2 провода, но непонятно почему в сиденье аж 2 термостата а в спинке ни одного... Может один из термостатов все-таки вмонтирован в спинку? В этом случае провода с толстым сечением должны идти на нагреватель, с тонким - на термостат. У меня самого подогрева нет, поэтому не могу проверить предположение...

[Ski-87]

Спасибо. Местами маты (спинка, попа) тяжело перепутать, спинка длинная, а попа короткая. А если я два тонких провода, которые выходят из спинки заизолируются, а толстые которые идут на нагреватель оставляю, тогда у меня получиться два толстых выходит из спинки и два толстых выходит их "попы" и тогда я смогу подключить это все по схеме создателя этой темы. Как думаете маньяки. Что будет если я не подключу этот термостат? Для чего он нужен в обще.

[Onega]

он нужен чтобы яичницу не пожарить.

[Ski-87]

(IMG:http://s018.radikal.ru/i514/1201/c4/9ee041dcea3b.jpg)

Это он, больше тонких проводов на мате (спинке) нет. Я так понял подогрев благодаря термостату должен отключиться, если его принудительно забыл выключить уснувший пассажир, правильно?

А так выглядет мат (под попой)

(IMG:http://s018.radikal.ru/i520/1201/2b/ff0ca4dcb74c.jpg)

[Sergey152]

Можно соединить и без термостатов. Ничего страшного не случиться. В заднем сиденье у меня термостатов нет. А так найди схену от шкодй и посмотри как там все соединене, так будет надежней и правильней.

[Ski-87]

Можно соединить и без термостатов. Ничего страшного не случиться. В заднем сиденье у меня термостатов нет. А так найди схену от шкодй и посмотри как там все соединене, так будет надежней и правильней.

Спасибо, буду искать.

[Sergey152]

Можно соединить и без термостатов. Ничего страшного не случиться. В заднем сиденье у меня термостатов нет. А так найди схену от шкодй и посмотри как там все соединене, так будет надежней и правильней.

Спасибо, буду искать.

У соседа по гаражу есть Шкода Октавия и книжка со схемами. Если не найдешь могу у него спросить.

[Sergey152]

А по фотке не понятно как провода соединяються. Нарисуй, попробую подсказать и так. И тестером просвони где чего показывает.

[Ski-87]

Только что ездил к знакомому электрику, он сказал, что два провода, которые с малым сечением это провода идущие на датчик, который мерит температуру и при перегреве он отключает подогрев. Он сказал, что если я хочу что -бы у меня он работал, я должен купить еще блок, который считывает показания с этого датчика и посылает сигналы, а без этого он работать у меня не будет. Сказал проще отрезать их и заизолировать. А те который останутся два: коричневый - минус, а коричневый с синей полосой - это плюс.

Sergey152 если не затруднит можешь посмотреть у своего соседа по гаражу схему подключения, буду благодарен.

[Sergey152]

Sergey152 если не затруднит можешь посмотреть у своего соседа по гаражу схему подключения, буду благодарен.

Как увижу посмотрю. Постараюсь поскорей. А зачем заморачиваться тогда вообще? Соединяй по нашей схеме, но только без термодатчиков. Ты куда его поставить хочешь? В передьние сиденья или в задние? Какую кнопку включения будешь ставить?

[Ski-87]

Sergey152 если не затруднит можешь посмотреть у своего соседа по гаражу схему подключения, буду благодарен.

Как увижу посмотрю. Постараюсь поскорей. А зачем заморачиваться тогда вообще? Соединяй по нашей схеме, но только без термодатчиков. Ты куда его поставить хочешь? В передьние сиденья или в задние? Какую кнопку включения будешь ставить?

Ставить буду в задние, маты уже установил, вчера замучился задний диван разбирать, а потом собирать опять на эти медные скобы, сейчас думаю если еще раз разбирать буду при сборке использовать пластиковые червячные хомуты. Кнопку уже купил, сдвоенную, как я понял она от Лансера-Классик, не обычная, на мой взгляд, фотку позже выложу. На разборе кнопку вместе с фишкой и куском проводки взял за 1 000 руб. Я думаю не нужно заморачиваться с этими датчиками и подключать по твоей схеме. Сегодня-завтра постараюсь смонтировать проводку, а то морозы уже на носу. У меня только вопросик, когда я соединю маты у меня останется на выходе два провода плюс и минус, когда их вставлять в кнопку в предыдущем посте с фотографией ты указал куда эти два провода втыкаются и обозначил их (Фиолетовым цветом - подогрев правого сиденья;Желтый цвет - левое сиденье) Здесь есть разница куда плюсовой провод втыкать или нет в верхний угол фишки или в нижний угол? Спасибо.

[Sergey152]

Sergey152 если не затруднит можешь посмотреть у своего соседа по гаражу схему подключения, буду благодарен.

Как увижу посмотрю. Постараюсь поскорей. А зачем заморачиваться тогда вообще? Соединяй по нашей схеме, но только без термодатчиков. Ты куда его поставить хочешь? В передьние сиденья или в задние? Какую кнопку включения будешь ставить?

Ставить буду в задние, маты уже установил, вчера замучился задний диван разбирать, а потом собирать опять на эти медные скобы, сейчас думаю если еще раз разбирать буду при сборке использовать пластиковые червячные хомуты. Кнопку уже купил, сдвоенную, как я понял она от Лансера-Классик, не обычная, на мой взгляд, фотку позже выложу. На разборе кнопку вместе с фишкой и куском проводки взял за 1 000 руб. Я думаю не нужно заморачиваться с этими датчиками и подключать по твоей схеме. Сегодня-завтра постараюсь смонтировать проводку, а то морозы уже на носу. У меня только вопросик, когда я соединю маты у меня останется на выходе два провода плюс и минус, когда их вставлять в кнопку в предыдущем посте с фотографией ты указал куда эти два провода втыкаются и обозначил их (Фиолетовым цветом - подогрев правого сиденья;Желтый цвет - левое сиденье) Здесь есть разница куда плюсовой провод втыкать или нет в верхний угол фишки или в нижний угол? Спасибо.

Разница есть. Если воткнеш неправильно то в режиме HI будет работать толко один нагревателиный мат. В режиме LO все будет нормально. Соответственно непорядок обнаруживаеться быстро и потом просто меняеш провода местами и все. Могу тебе по твоим цветам проводов расписать что у куда подсоединять.

[Ski-87]

Sergey152 если не затруднит можешь посмотреть у своего соседа по гаражу схему подключения, буду благодарен.

Как увижу посмотрю. Постараюсь поскорей. А зачем заморачиваться тогда вообще? Соединяй по нашей схеме, но только без термодатчиков. Ты куда его поставить хочешь? В передьние сиденья или в задние? Какую кнопку включения будешь ставить?

Ставить буду в задние, маты уже установил, вчера замучился задний диван разбирать, а потом собирать опять на эти медные скобы, сейчас думаю если еще раз разбирать буду при сборке использовать пластиковые червячные хомуты. Кнопку уже купил, сдвоенную, как я понял она от Лансера-Классик, не обычная, на мой взгляд, фотку позже выложу. На разборе кнопку вместе с фишкой и куском проводки взял за 1 000 руб. Я думаю не нужно заморачиваться с этими датчиками и подключать по твоей схеме. Сегодня-завтра постараюсь смонтировать проводку, а то морозы уже на носу. У меня только вопросик, когда я соединю маты у меня останется на выходе два провода плюс и минус, когда их вставлять в кнопку в предыдущем посте с фотографией ты указал куда эти два провода втыкаются и обозначил их (Фиолетовым цветом - подогрев правого сиденья;Желтый цвет - левое сиденье) Здесь есть разница куда плюсовой провод втыкать или нет в верхний угол фишки или в нижний угол? Спасибо.

Разница есть. Если воткнеш неправильно то в режиме HI будет работать толко один нагревателиный мат. В режиме LO все будет нормально. Соответственно непорядок обнаруживаеться быстро и потом просто меняеш провода местами и все. Могу тебе по твоим цветам проводов расписать что у куда подсоединять.

Как говорится одна голова хорошо, но две лучше! Если не сложно распиши что с чем соединять. В общем у меня остается два провода выходящие из мата "попа" (коричневый и коричневый с синей полосой) и аналогичные провода аналогичного цвета выходящие из мата "Спинка".
Буду благодарен!

[Sergey152]

Sergey152 если не затруднит можешь посмотреть у своего соседа по гаражу схему подключения, буду благодарен.

Как увижу посмотрю. Постараюсь поскорей. А зачем заморачиваться тогда вообще? Соединяй по нашей схеме, но только без термодатчиков. Ты куда его поставить хочешь? В передьние сиденья или в задние? Какую кнопку включения будешь ставить?

Ставить буду в задние, маты уже установил, вчера замучился задний диван разбирать, а потом собирать опять на эти медные скобы, сейчас думаю если еще раз разбирать буду при сборке использовать пластиковые червячные хомуты. Кнопку уже купил, сдвоенную, как я понял она от Лансера-Классик, не обычная, на мой взгляд, фотку позже выложу. На разборе кнопку вместе с фишкой и куском проводки взял за 1 000 руб. Я думаю не нужно заморачиваться с этими датчиками и подключать по твоей схеме. Сегодня-завтра постараюсь смонтировать проводку, а то морозы уже на носу. У меня только вопросик, когда я соединю маты у меня останется на выходе два провода плюс и минус, когда их вставлять в кнопку в предыдущем посте с фотографией ты указал куда эти два провода втыкаются и обозначил их (Фиолетовым цветом - подогрев правого сиденья;Желтый цвет - левое сиденье) Здесь есть разница куда плюсовой провод втыкать или нет в верхний угол фишки или в нижний угол? Спасибо.

Разница есть. Если воткнеш неправильно то в режиме HI будет работать толко один нагревателиный мат. В режиме LO все будет нормально. Соответственно непорядок обнаруживаеться быстро и потом просто меняеш провода местами и все. Могу тебе по твоим цветам проводов расписать что у куда подсоединять.

Как говорится одна голова хорошо, но две лучше! Если не сложно распиши что с чем соединять. В общем у меня остается два провода выходящие из мата "попа" (коричневый и коричневый с синей полосой) и аналогичные провода аналогичного цвета выходящие из мата "Спинка".
Буду благодарен!

Вобщем так:
коричневый из спинки сажай на массу.
коричневый с полосой соединяй с анологичным проводом из сидушки.
от этого соединения тяни провод к кнопке.
от коричневого из сидушки тоже тяни к кнопке.
А там пробуешь чтобы работало как я выше писал.
плюс и минус и подсветку кнопки понял как подсоединять?

[Ski-87]

Разница есть. Если воткнеш неправильно то в режиме HI будет работать толко один нагревателиный мат. В режиме LO все будет нормально. Соответственно непорядок обнаруживаеться быстро и потом просто меняеш провода местами и все. Могу тебе по твоим цветам проводов расписать что у куда подсоединять.
[/quote]


Как говорится одна голова хорошо, но две лучше! Если не сложно распиши что с чем соединять. В общем у меня остается два провода выходящие из мата "попа" (коричневый и коричневый с синей полосой) и аналогичные провода аналогичного цвета выходящие из мата "Спинка".
Буду благодарен!
[/quote]
Вобщем так:
коричневый из спинки сажай на массу.
коричневый с полосой соединяй с анологичным проводом из сидушки.
от этого соединения тяни провод к кнопке.
от коричневого из сидушки тоже тяни к кнопке.
А там пробуешь чтобы работало как я выше писал.
плюс и минус и подсветку кнопки понял как подсоединять?
[/quote]

Спасибо большое Сергей, все понял как подсоединять! Думаю пока как кнопки управления подогревом вмонтировать
А так сегодня хочу снять тоннель этот и прикинуть что да как.

[Sergey152]

Вобщем провод с матов который от коричневых с полосой пойдет к кнопке сажаешь на верхниий контакт который фиолетовый полоской обозначен и соответственно другое сиденье на верхний желтый.
Если еще вопросы будут спрашивай, рад что комуто пригодилось и смог помочь. (IMG:style_emoticons/default/drinks.gif)

[Sergey152]

Игорь привет. Когда займешься обогревом?

[Onega]

после сдачи годового отчета. с 9 января без выходных шпарим. Еще тут тему про омыватель надыбал. 1300 стоит. Вот думаю "нужен- не нужен?"

[Ski-87]

Вобщем провод с матов который от коричневых с полосой пойдет к кнопке сажаешь на верхниий контакт который фиолетовый полоской обозначен и соответственно другое сиденье на верхний желтый.
Если еще вопросы будут спрашивай, рад что комуто пригодилось и смог помочь. (IMG:style_emoticons/default/drinks.gif)

Спасибо за разъяснения.
Согласен, хорошая тема и хороший твой отчет, все понятно, и доступно, даже толком не разбирающимся в электрике. (IMG:style_emoticons/default/drinks.gif)

[Makar]

Наконец то дошли руки снять сидение и найти разъем.

(IMG:http://s011.radikal.ru/i316/1201/dd/5712a39bdf97.jpg)

Там 3 провода. Я так понимаю черный это общий - минус, Коричневый + сидушки,а розовый + спинки. Правильно я понял ?


Так же нашел еще один разъем, Я так понимаю он на подушки идет Это к тем у кого есть подушки.

(IMG:http://s011.radikal.ru/i315/1201/d6/e722de10e4d8.jpg)

[Sergey152]

Наконец то дошли руки снять сидение и найти разъем.

Верно все.

[Onega]

Мужики, вы с цитированием по аккуратней как то давайте..

[Makar]

Верно все.

А соединение спинки и сидушки под сидением в штатном варианте получается Что ли?

[Titus]

Поправил чуть цитирование (IMG:style_emoticons/default/wink.gif)

[Makar]

Сергей а Вы на что клеили обивку? или на заднем диване она не приклеена?
Кстати клей для карпета в аэрозоле подойдет для этого ?

[Sergey152]

Сергей а Вы на что клеили обивку? или на заднем диване она не приклеена?
Кстати клей для карпета в аэрозоле подойдет для этого ?

Обивка на заднем сиденье не приклеина, а держиттся на колечках из провлки. Клеить обивку не надо. Я приклеивал только нагревательные маты, что бы они под обивкой не сползли.
А на переднем сиденье спинка и сидушка соединены разъемом под сиденьем. Я этот разьем сфотографировал и стрелкой обозначил, фото смотри выше.
А с цытированием чего было то? Я чего накосячил? Если что не так извиняйте, случайно.

[Makar]

Да эти то пластиковые "клипсы" я видел, а вот сам материал (чехол) вроде приклеен к поролону кто то об том писал.


Сергей Вы там фотки за цитировали и очень как то длинно получилось).

[Sergey152]

http://forum.amadeus-project.com/index.php...st&id=12571
http://forum.amadeus-project.com/index.php...st&id=12572
вот эти фото.
Обивка не приклеина на 100%. Когда будешь снимать её, то сам увидишь. И можешь на ты, я не такой старый ещё. (IMG:style_emoticons/default/smile.gif)

[Makar]

Оке)

Про обогрев то понятно что надо приклеить))) просто вот сижу и думаю покупать клей или потом уже по факту за ним бежать )))

Смутило про приклеенную обивку вот что

http://www.forum.lancer-club.ru/index.php?showtopic=131902

[Sergey152]

Про передние не буду утверждать, не знаю. Возможно в разные годы выпуска по разному делали. У меня на заднем сиденье где он книжками прижимает обивку на МЛК, приклеина пластиковая липучка и за неё обика держиться, а под сиденьем на кольцах. Липучку хорошо видно на фотках в первом посте.
Так что смотри по месту.

[Ski-87]

Ребята, у меня проблемка, сделал все как написано в теме, включаю обогрев вначале подогрев правого сидения, вроде все нормально, потом левого и через секунд 5 горит предохранитель, в чем беда, проводку проверил, все правильно спаял. Сижу ломаю голову. Может кто подскажет в чем проблема?

[Sergey152]

Ребята, у меня проблемка, сделал все как написано в теме, включаю обогрев вначале подогрев правого сидения, вроде все нормально, потом левого и через секунд 5 горит предохранитель, в чем беда, проводку проверил, все правильно спаял. Сижу ломаю голову. Может кто подскажет в чем проблема?

Тестер есть у тебя? Если есть измерь сопротивление нагревательных элементов. И сфоткай как чего подсоединил. Так же поставь тестер на Амперы и вставь вместо предохранителя и измерь ток, только поочередно на правом и на левом. и сравни показания, длжны быть одинаковыми.
У меня даже от всех 4 в сильном режиме нечего не горит.

[Sergey152]

Будут данные, будем думать и считать. Если не сложно нарисуй как чего соединил.
И еще отключи от кнопки только нагревательные элементы, тобишь 4 провода и включи потом кнопки и проверь горят ли на ней светодиоды зеленый и оранжевый и посмотри сгорит ли предохранитель.
Я сомневоюсь что от шкоды нагревалки намного мощьней чем наши штатные. Так что начни проверку с кнопки.

[Ski-87]

Тестер есть у тебя? Если есть измерь сопротивление нагревательных элементов. И сфоткай как чего подсоединил. Так же поставь тестер на Амперы и вставь вместо предохранителя и измерь ток, только поочередно на правом и на левом. и сравни показания, длжны быть одинаковыми.
У меня даже от всех 4 в сильном режиме нечего не горит.
[/quote]

Ок, спасибо завтра замерю, фотки выложу.

[Sergey152]

Действуй так:
1. отключи от кнопки нагревалки.
2. включи обе клавиши на Хай потом на Лоу- если все хорошо переходи дальше.
3.Измерь сопротивление нагревателей воткнув тестер в уходящие провода, сравни и запиши. если разное ищи причину.
4.Подключи все обратно и замерь так вставив тестер вместо предохранителя. И сравни еще с током обогрева в переднем сиденье.
Будут вопросы можешь позвонить. Тел в личку напишу.

[Ski-87]

Результаты измерений:
Передние сидения оба включены в максимальном режиме - 8 Ампер, сопротивление примерно 12 ом.
Задние сидения оба включены в максимальном режиме - 32 Ампер, сопротивление примерно 0,8 ом.
У кого какие предложения?

[Sergey152]

Охренеть! Но по закону ома чегото цифры не сходяться. Еще чтото меряли? Подумаю. Сопротивление чего и как меряли? по отдельности левый и правый или как?

[Ski-87]

Охренеть! Но по закону ома чегото цифры не сходяться. Еще чтото меряли? Подумаю. Сопротивление чего и как меряли? по отдельности левый и правый или как?

Прежде чем мерить проверили всю проводку, все как ты и сказал, все сделано правильно. Начали измерять

По отдельности вначале переднии сидения:
при включении одного сидения в максимальном режиме показывает около 4 ампер, в легком около 1,5.

задние сидения включаем одно в максимальном режиме показывает 16, оба в максимальном зашкаливают за 20 Ампер, так как тестер больше 20 не показывает.
Включали одно сидение заднее в максимальном режиме, так оно разогревается за считанные секунды, передние отдыхают....
Сопротивление одного комплекта (сидушка и спинка) задних сидений показывает 0,8 ом, сопротивление передних он высчитывал и сказал, что примерно 12 ом, но может немного ошибаться. Посмотрели схему подогрева передних сидений от Пассата Б6 и обнаружили, что там стоит блок управления, в котором как я думаю встроено сопротивление и плюс там стоят реактивные кнопки-крутилки. Я бы может и купил бы эти кнопки-крутилки и этот долбанный блок управления, но я уже вырезал в подлокотнике место под штатную кнопку. Я думаю, если даже ставить сопротивление, впаивать в нашу цепь, оно же греться будет и куда тепло будет уходить, х.з. Сижу думаю.

[Sergey152]

Вот теперь понятно что к чему. Не переживай ченибудь придумаем.

[Ski-87]

Думаю питание буду заводить в салон через сопротивление, которое буду ставить в подкапотном пространстве. Думаю какой величины ставить сопротивление. Кто что подскажет?

[Sergey152]

По идее 2.2 Ом сопротивление надо, чтобы ток был как в передних сиденьях.

[SknUA]

а не проще подсоединить последовательно сидушку и спинку (тем самым сопротивление поднимется в 2 раза и ток упадет то-же в 2 раза). Правда останется только слабый режим нагрева... Если этого не достаточно будет - включить еще последовательно рядом пассажирское место - тогда все будет на одной кнопке и греть обоих... Сопротивления на ток даже в 10А * напряжение 12В - мощностью 120Вт - не кислый повышатель энтропии вселенной...

ЗЫ расчет левый, приблизительный, только для понимания
