Ремонт переключения режимов печки, Отчет, для тех у кого печка дует только в 4м режиме Опции

[san4ez87]

Добрый день всем, начну с того что, купил машину лансер 2006 года, и при перегоне в другой город по невнимательности обнаружил что печка работает только в 4м режиме, и эта проблема начала сильно раздражать уже после первого получаса езды, выключишь - холодно и окна потеют (февраль), включишь - жарко и шумно, не слышно ни двигателя ни музыки. В общем покопавшись на куче форумов нашел всего одну или две темы.
в общем нам понадобиться:
1-Ключ на 10 лучше накидной
2-Короткая крестовая отвертка
3-Паяльник
4-Прямые руки и полчаса свободного времени
Теперь описываю сие действие.
Сперва надо снять бардачок, для этого открываем его, слева и справа видим ограничители, нам нужен тот, который слева, его нужно за выступ подцепить либо отверткой, либо как сделал я - ногтем=)
Итак, бардачок снят, за ним мы видим металлическую пластину

и салонный фильтр, вот пластина то нам и нужна, за ней прячется виновник торжества.
Пластина с мозгами крепится на 3х болтах, откручиваем их ключом на 10, и сдвигаем вправо,отключать ничего не нужно, длины проводов хватает, и наблюдаем за ней провод с белым штекером, он то нам и нужен, если получится отключаем сразу, я отключал позже, ибо там неудобно двумя руками шарить, осторожно там острые кромки металла, я все руки исцарапал пока достал, в общем отключаем штекер, откручиваем резистор

размером со спичечный коробок, там два самореза, для этого используем короткую отвертку.
Вынимааем на свет божий, и смотрим внутрь сего девайса, и видим что одна дорожка, похожая на пластинку
отошла на ней остатки припоя, сам девайс НЕ РАЗБИРАТЬ, либо сломаете либо не соберете, а стоит он 3800руб. вооружившись паяльником прижимаем пластинку на место и прогреваем место пайки, даем остыть не отпуская, после чего отпускаем, проверяем надежность пайки шилом или чем нибудь подходящим, и идем собирать все обратно в такой же последовательности... Вуаля, Печка работает во всех режимах, ИТОГО: Денег 0 Руб Жопочасы 30 мин
Фото не мои=))) я делал в полной темноте с фонариком=)))

[Titus]

Спасибо огромное, полезный материал (IMG:style_emoticons/default/smile.gif)
А какая вообще функция сего резистора в системе отопления?

[san4ez87]

это просто 3 разные дорожки с разным сопротивлением, щас нарисую примерно схему

[Titus]

Ааа, понял (IMG:style_emoticons/default/smile.gif) Схемку было бы интересно (IMG:style_emoticons/default/smile.gif)

[SSh]

Схема есть в английском СМ (IMG:style_emoticons/default/wink.gif)

[san4ez87]

ну это я как сам придумал и на скорую руку накалякал в фотошопе=))))куда уж мне до разработчиков
кстати на девайсе написано DO NOT REPAIR=)))) ага, щас, против нас русских=)))

[Titus]

Все предельно понятно (IMG:style_emoticons/default/smile.gif) Я думал там умнее система, удивил (IMG:style_emoticons/default/smile.gif)
Спасибо еще раз!

Сергей, не думал просто, что оно аж отдельным блоком стоит (IMG:style_emoticons/default/smile.gif)

[SSh]

Честно говоря, не думал, что резистор печки у нас такой как-бы сказать... хилый что-ли? У друга на БМВ, пятерке, резисторы в палец толщиной, на медном ребристом теплоотводе, плюс установлены перед радиатором. Когда один из них у него сгорел я намотал нихромовой проволокой диаметром 2 мм, 2 катушки в параллель, чтоб держали ток. А если покупать, то стоят такие 60...70 евро...
На EasyElectronics была тема как заменить эти резисторы активной нагрузкой, но насколько помню - почему-то заглохла

[san4ez87]

Честно говоря, не думал, что резистор печки у нас такой как-бы сказать... хилый что-ли?

Как я понял этот резистор он своей открытой частью воткнут в воздуховод, как мне кажется изи за перепадов температур и конденсата пайка окисляется и становится хрупкой вот и отваливается, могли бы на болт присобачить, япошки блин

[SSh]

Я вообще не могу понять смысл регулировки скорости вращения посредством резисторов. (IMG:style_emoticons/default/blink.gif) Гораздо лучше было-бы прикрутить какой-нибуть ШИМ. Но... может есть какие-нибуть ньюансы в пользу именно такой (резисторной) регулировки?

[Titus]

Вот да, удивительно (IMG:style_emoticons/default/smile.gif) Честно говоря, реально удивило (IMG:style_emoticons/default/smile.gif)

[san4ez87]

можно было вообще реостат поставить=) типа как ручку громкости крутить=)

[Titus]

Ну, реостат искрить начнет, рано или поздно, но, в целом да (IMG:style_emoticons/default/smile.gif)
Может быть, греющимися резисторами они думали улучшить эффективность обогрева воздуха? (IMG:style_emoticons/default/smile.gif)

[SSh]

Запросто (IMG:style_emoticons/default/wink.gif) Но в этом случае точно нужен ШИМ. А то реостат придется ставить примерно такой (IMG:style_emoticons/default/biggrin.gif)

[san4ez87]

вот это Огоооонь (IMG:style_emoticons/default/happy.gif) я такой реостат в бардачок как раз поставлю, или вместо пассажирского сиденья (IMG:style_emoticons/default/laugh.gif)

[Titus]

(IMG:style_emoticons/default/biggrin.gif)

[SSh]

Кстати, вопрос - схема схемой, но без номиналов она не всегда поможет... Не замерил-ли ты случаем эти самые номиналы? Хотя, если брать в качестве ориентира БМВ-евсие - они на доли Ома, не всяким омметром и измерить можно...

[Titus]

Кстати, тоже хороший вопрос.

[SSh]

Нашел в мануале...
Между контактами 2 и 4 - 2,54 Ом
1 и 2 - 1,24 Ом
2 и 3 - 0,6 Ом
Таким образом, первый резистор (по схеме - слева направо) 0,6 Ом, второй - 0,64 Ом, третий - 1,3 Ом

[Titus]

Спасибо (IMG:style_emoticons/default/smile.gif)

[mits163]

могли бы на болт присобачить,

Нельзя . То что Вы подпаяли не дорожка , а термопара (пружина из определённого сплава зафиксированная каплей припоя) . Суть её следующая , в четвёртом положении печки при КЗ в вентиляторе сгорит предохранитель. В остальных же случаях последовательно с мотором стоят стоят дополнительные балластные резисторы , снижая ток КЗ цепи . Этого тока может не хватить для срабатывания преда , что вызовет разогрев проводки . Для этого случая и ставится в качестве защиты цепи термопара .
Пайка должна быть выполнена минимальным количествои легкоплавкого припоя .

[san4ez87]

тогда давайте подумаем коллективным разумом, как улучшить этот узел, или чем заменить, так как цена на эту
штуку MR 568591 4 тыс рублей, считаю неоправданно завышенной

[SSh]

Говорил-же, ШИМ (IMG:style_emoticons/default/wink.gif) Здесь вот делали но так и не доделали (IMG:style_emoticons/default/smile.gif)

Если есть достаточно места, то можно и намотать нихромом...

[haris]

А если воспользоваться вот этим устройством для реализации плавного изменения оборотов двигателя вентилятора печки? Там обороты изменяются в зависимости от температуры двигателя и рулит всем этим датчик температуры. Если я правильно понимаю, в нем, в зависимости от температуры, изменяется сопротивление и схема меняет обороты. А что если вместо этого датчика подключить переменный резистор, подобрав нужный диапазон сопротивления? Может получится, что думаете?
PS Кстати, вот тут есть все для изготовления этого блока самостоятельно, за исключением некоторых деталей, чья стоимость довольно низка, по сравнению с коммерческой версией блока. Если мои предположения верны и их кто-нибудь подтвердит хотя бы теоретически, то я бы попробовал сделать такой блок...

[SSh]

Скорее всего так и есть. Но зачем платить столько денег когда там деталей на 5 копеек?

[haris]

Я там PS дописал, Серег, глянь...

[SSh]

Так прошивку-же они не дают забесплатно... Не знаю, что они там рекламирут, мне кажется штатный блок вполне справляется со своими обязанностями...
В принципе, на МК можно организовать любой алгоритм.

[haris]

Не за бесплатно, конечно, но и не дорого:

Условно-бесплатное повторение заключается в том, что прошивки процессора нет в составе архива. Можно только заказать и получить по почте уже прошитый процессор и наиболее дефицитные или трудноповторимые детали. Это печатная плата блока, сдвоенный транзистор BC817UPN, сдвоенный полумост BAV99S, два алюминиевых цилиндра теплоотвода и прокладки из теплопроводящей резины НОМАКОН. Все остальные элементы широкодоступны. Стоимость этих комплектующих - 250руб. Стоимость отправки заказным письмом - 50руб.

За 300 рублей, плюс еще несколько деталей надо будет купить самостоятельно, можно изготовить этот блок. А плавная регулировка оборотов полезна при использовании кондера - иногда бывает так, что при двойке холодновато, а при однерке чутка не хватает...

[haris]

В принципе, на МК можно организовать любой алгоритм.

Вспомнил фильм один, там был один высококлассный спец по карбюраторам. Так вот, когда ему рассказывали про кого-нибудь и спрашивали, знает ли он этого человека, тот всегда отвечал, что мол знает и "у него еще в машине карбюратор барахлит". За фильм он эту фразу повторил раз десять. (IMG:style_emoticons/default/smile.gif)
Про твою любовь к МК я уже знаю. (IMG:style_emoticons/default/wink.gif)

[SSh]

(IMG:style_emoticons/default/biggrin.gif) Так этот блок на МК и собран, ATTiny25- тоже контроллер, фирмы Atmel...
А насчет регулировки - этот блок ведь не для салонного вентиллятора.. Для плавной-же регулировки достаточно простейшего ШИМ-а на 555-м таймере, без всяких прошивок (IMG:style_emoticons/default/wink.gif) Схему я где-то здесь выкладывал.

[haris]

Выкладывал, но сам же и добавил, что схему так и не доделали, а тут готовая...

[SSh]

Я не это имел в виду. Там при помощи этой схемы пытались заменить резисторы управления скоростью вращения вентилляторов охлаждения радиатора. Команды на включение той или иной скорости выдавал блок управления, вот эту стыковку и не доделали.
Здесь совсем другое, управляем салонным вентиллятором, скорость регулируется переключателем, подключающим тот или иной резистор. Выкидываем резисторы, заменяем переключатель на переменный резистор, который и будет менять частоту ШИМ. Подобный блок для регулировки оборотов двигателя сверильного станка я сделал и испытал. И фотку даже опубликовал (IMG:style_emoticons/default/wink.gif) Все работает. (IMG:style_emoticons/default/smile.gif)

[haris]

Понял. Как будет время займусь...

[SSh]

А схема есть? Что-то я не найду в какой она теме... (IMG:style_emoticons/default/huh.gif)

[haris]

Ты же сам чуть выше ссылку дал на тему, где есть схема. Вот это не она что ли?

[san4ez87]

интересный сабж получается, сам делать пока не рискну ибо могу только изделие сделать, а разработать проект как уже писал в другой теме мозгов не хватает, поддержу вас господа, если надо плату нарисовать или еще чего можно схематично изобразить я нарисую в большом разрешении все как надо (IMG:style_emoticons/default/wink.gif)

[SSh]

Все уже нарисовано (IMG:style_emoticons/default/wink.gif)
Схема:

Плата (40х14мм):


В архиве то-же самое в форматах SP и SL...
 pwm.rar ( 9,41 килобайт ) Кол-во скачиваний: 367

[haris]

Серег, это полностью готовая схема или ее еще нужно доработать для вентилятора печки? Судя по размерам платы, ее, наверное, лучше будет установить на место штатного блока резисторов. Вот только надо будет закрепить переменник вместо штатного переключателя режимов, но это, думаю, не составит большого труда.

[SSh]

Схема полностью готовый ШИМ регулятор, без разницы чем управлять, хоть двигателем, хоть нагревателем, хоть еще чем-либо... А вот печатку специально сделал по-возможности компактной, чтобы можно было разместить в автомобиле.

[san4ez87]

вот... (IMG:style_emoticons/default/smile.gif) если что пишите я нарисую, не стесняйтесь, время быстрее проходит на работе

[SSh]

Санче, рисуй лучше в SL, как в архиве.
Во-первых указанная программа специально предназначена для черчения печатных плат
Во-вторых имеет библиотеку компонентов (так называемые макросы) которая значительно упрощает разработку. Если что и отсутствует достаточно раз начертить, сохранить в библиотеке и пользоваться в дальнейшем. Я вообще стер все заводские библиотеки и создал свою, которую дополняю по мере необходимости.
В-третьих позволяет с легкостью корректировать разводки, мало-ли что, например, нет в наличии детальки с обозначенными на плате размерами - можно элементарно подправить и т.д. Или стереть "SSh" и написать что-то свое (IMG:style_emoticons/default/smile.gif)
В-четвертых вычерченные платы распечатываются 1 к 1, ничего не надо подгонять. Есть возможность печати как в прямом так и в зеркальном отображении.
В-пятых не требует инсталляции и весит всего несколько МБ, можно таскать с собой на флешке и запускать оттуда-же.
В-шестых очень простая в освоении и работе, достаточно потыкать несколько минут и разберешься как с ней работать
В-седьмых.... уффф, устал писать, достоинств так много, что и не перечислишь все. Для простых плат лучшей программы я не встречал...

P.S. Если возникнут трудности с освоением - не стесняйся, спрашивай (IMG:style_emoticons/default/smile.gif)

[san4ez87]

спасибо за совет, буду разбираться, просто я в фотошопе мастер (IMG:style_emoticons/default/cool.gif) меня только смущает одно, что качество картинки слегка размытое, я в ФШ делаю контрастно и без грязи, чтоб дорожки при печати имели четкие границы, кстати вопрос, толщина дорожек на что нибудь влияет? а то можно для удобства сделать и пошире чтоб паять удобно было паяльником с толстым жалом например
ЗЫ А SL у меня есть я тыркался но пока не разобрался, пошел для себя наиболее легким путем, ИМХО, надо засесть как нибудь за SL для расширения познаний

[SSh]

Я-ж говорю, если что непонятно - спрашивай. На картинку не смотри, это экспортированное изображение, оригинал в файле .lay

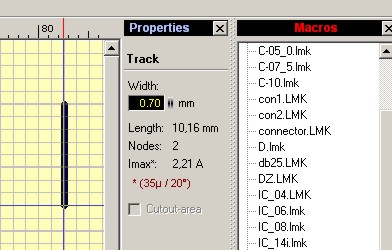

Толщина дорожек в первую очередь влияет на допустимый ток. Кстати, в SL при вычерчивании дорожки той или иной ширины автоматом выдается и ток.
