 15.7.2009, 15:24
Сообщение
#1
|
|
|
Музыкальный JDM маньяк  Группа: Технический Маньяк Сообщений: 4432 Регистрация: 10.7.2009 Из: Москва Вне форума Репутация:  191
 |
Изготовление сабвуфера «стелс» в Lancer IX.
Отдельная Благодарность Владимиру Павловичу ака Grandsire за его технологию. После долгих изучений методик и технологий изготовлений стелсов, решил сделать «анатомический», т.к. при этом задействованы скрытые полости крыла, которые невозможно реализовать в фанере. Сразу скажу, сто технология себя полностью оправдала и в сравнении со стекловолокном имеет много преимуществ. Итак: имеем (IMG:http://kulegor.users.photofile.ru/photo/kulegor/96104002/xlarge/109153339.jpg) Мне понадобились - 5-6 больших банок такой шпатлевки (Новоловская со стекловолокном) (IMG:http://kulegor.users.photofile.ru/photo/kulegor/96104002/xlarge/109153287.jpg) - 3 листа вибры СТП - Малярный скотч - Серпянка - Растворитель 646 - Вата (много) Начнем. Снимаем обшивку боковины багажника. Далее начинаем на металл клеить малярный скотч. (IMG:http://kulegor.users.photofile.ru/photo/kulegor/96104002/xlarge/109153321.jpg) (IMG:http://kulegor.users.photofile.ru/photo/kulegor/96104002/xlarge/109153391.jpg) После того, как скотч наклеен – на него клеим небольшими кусками вибру СТП, тем самым формируя наш будущий короб, но НЕ ПРИДАВЛИВАЕМ ЕЕ, т.к. потом будет ОЧЕНЬ проблематично все это снять. (IMG:http://kulegor.users.photofile.ru/photo/kulegor/96104002/xlarge/109153405.jpg) (IMG:http://kulegor.users.photofile.ru/photo/kulegor/96104002/xlarge/109153430.jpg) Когда вибра наклеена приступаем к самому главному. Начинаем наносить шпатлевку на «матрицу» - толщина слоя должна быть не менее 5-7 мм. И разравниваем ее ваткой смоченной в растворителе. Я не рекомендую разводить сразу много шпатли, т.к. разравнивать ее довольно долго и можно испортить остаток. Количество отвердителя тоже небольшое, но достаточное для полимеризации. (IMG:http://kulegor.users.photofile.ru/photo/kulegor/96104002/xlarge/109153382.jpg) Я беру такое количество шпаклевки и отвердителя (IMG:http://kulegor.users.photofile.ru/photo/kulegor/96104002/xlarge/109153613.jpg) Через сутки после того, как мы выклеили корпус (1 слой) аккуратно вытаскиваем ящик, прилагая некоторые усилия - вот что должно получиться (IMG:http://kulegor.users.photofile.ru/photo/kulegor/96104002/xlarge/109153631.jpg) Следующий этап – нанесение и армировка второго слоя. Берем серпянку, раскладываем ее и точно так же наносим второй слой шпатлевки. В некоторых местах виден слишком тонкий слой - не страшно, т.к. вторым слоем все выровняется. (IMG:http://kulegor.users.photofile.ru/photo/kulegor/96104002/xlarge/109153598.jpg) За края можно не беспокоится, т.к. потом все будет подрезаться. Далее с обратной стороны короба аккуратно снимаем кусочки СТП, шлифуем (ОБЯЗАТЕЛЬНО В МАСКЕ И РЕСПИРАТОРЕ – стекловолокно вредное…) |
 |

|
 |
Ответов
|
13.2.2012, 10:50
Сообщение
#2
|
||||
|
Технический Маньяк-Гуру Группа: Технический Маньяк Сообщений: 1061 Регистрация: 18.3.2011 Из: Саранск Вне форума Авто: OUT XL 3.0 Репутация: 14
|
Насмотревшись на ваши инсталяции коллеги и я начал делать стелссаб в правое крыло.

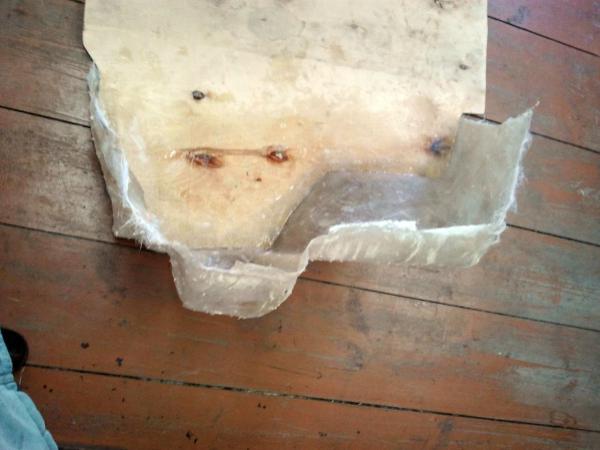

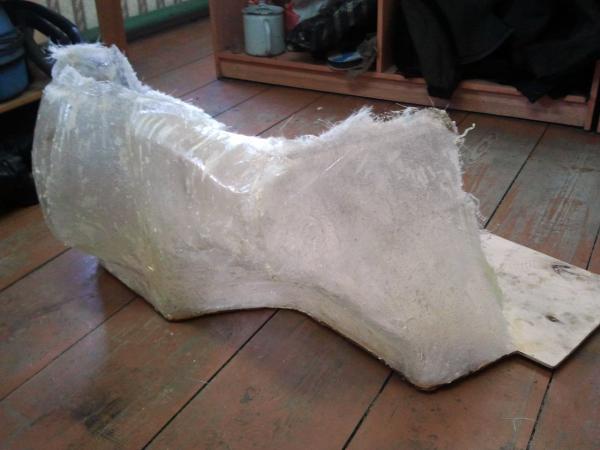

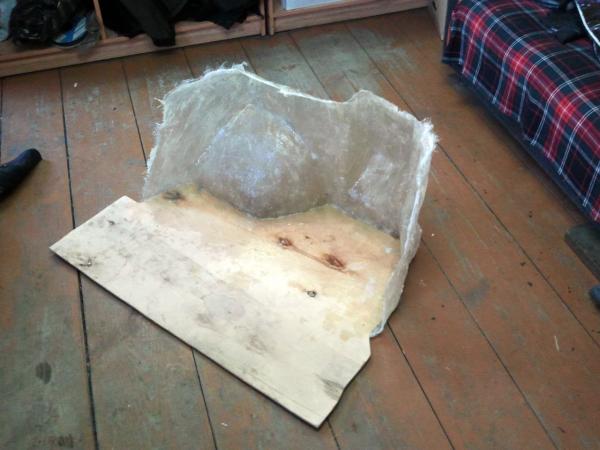

Купил у знакомого полиэфирную смолу 3л и отвердитель 30 г. (концентрация готового 1к1000 - разводить порциями по 100-200 мл., отвердитель вносить шприцем) и стекломат 0,6 кг. = 600 рублев. Снял обшивку, обклеил ее малярным скочем, вырезал по форме пол из фанеры и прикрепил к нему обшивку. Затем нарезал стекломат кусками 20х20 см и понеслось. Кисточку в руки - заляпал все "по мокрому" в три слоя (как объяснил мне парень продавший мне материалы). Подождал 24 часа. Отвердело. Отделил обшивку (отделялась очень хорошо). Получил вот такую конструкцию. Кстати очень прочная вещь. Как будет время продолжу работу. Мне нужно сделать корпус ЗЯ 35л. +-2 л.
Эскизы прикрепленных изображений
|
|||
|
|
|
|||
