Подсветка панели на АКПП, сильно не ругайте :) Опции

[ecko86]

Добрый вечер технические маньяки,вот как то в голову мне взбрела идея как так у наших лансеров нет подсветки АКПП когда у остольных она есть.......так вот придумал я как осуществить свою мечту беру покупаю микро дрель и снимаю панель АКПП
рис.1
и начинаю сверлить дырки(вырезать буквы и плюс с минусом),вот что получилось
рис.2
далее думаю,а чем теперь заделать эти дырки,много было советов(селикон,орг стекло,гель какойто и т.д.),но в итоги поехал в магазин и та посоветовали это
рис.3 (эпоксидная смола)
и вот что после её покупки получилось(чтобы до конца сделать букву пришлось вырезать отдельные детали из черной плостмасы у меня папалось из под руз кейс от диска черный =)))
рис.4
то что лишнее уберал ножом вот что вышл
рис.5
кстати все зачищал наждачкой 0 (позарапал в процесе)можно кстати использовать винил по мне дорого......использовал краску(забегаю в перед...)
дальше задался вопросом как подсветить было много идей в голове но многие отпали так как для меня и моего мозга очень тежеловато...и предпочел более легкий.Купил на рынки 30см диодной красной ленты,+ и - приклеил по 3диода а буквы 6 диодов и вот что получилось
рис.6
рис.7
рис.8
рис.9
рис.10
ну вот вроде и все если что критикуйте,советуйте,да и оценивайте как это смотрица (IMG:style_emoticons/default/smile.gif) )))
п.с. делал в первый раз и очень хотел это чудо (IMG:style_emoticons/default/smile.gif) )))

[SSh]

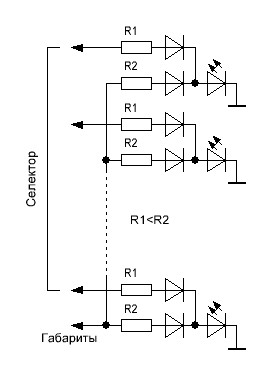

Ну, во-первых, для того чтоб так подсвечивать надо под каждым окошком установить отдельный светодиод, желательно в отдельных отсеках чтоб не пересвечивало на соседние окошки. Кол-во светодиодов, естественно, по количеству окошек. Далее, каждый светодиод развязываем 2-мя обычными диодами, как на схеме. Если соблюдается условие R1<R2, то при подаче сигнала с селектора соотв. светодиод будет гореть ярче чем все остальные, получающие питание на тот момент только от габаритов. Если-же габариты не включены - то все остальные вообще не будут гореть. Номиналы резисторов потребуется подобрать самостоятельно, как самому больше нравится (IMG:style_emoticons/default/smile.gif)
