Определение таблиц в прошивке для XML Опции

[Artem NN]

И так я немного освоил технику поиска таблиц в прошивках. (но пока еще не все)
Нам понадобится программа Ecu Edit, прошивка и много терпения и воображения. (можно так же но чуть хуже и не удобнее делать в ECU FLASH)
Сразу оговорюсь - технология еще не отработана поэтому использовать на свой страх и риск.

Запускаем Ecu Edit и открываем нашу или любую другую прошивку. (Желательно иметь еще как эталон прошивку в которой все таблицы открываются нормально)

Прикрепленные изображения



[Artem NN]

Крутим далее.
В эталоне у нас идут карты зажигания (значения от 38 до -20 градусов) причем чисел тридцаток большинство.
Будем искать их.
Не совсем понял как отображаются отрицательные числа в прошивке. Если кто знает подсказывайте.
Наткнулся на массив из чисел 30. Думаю это то что нам нужно.!

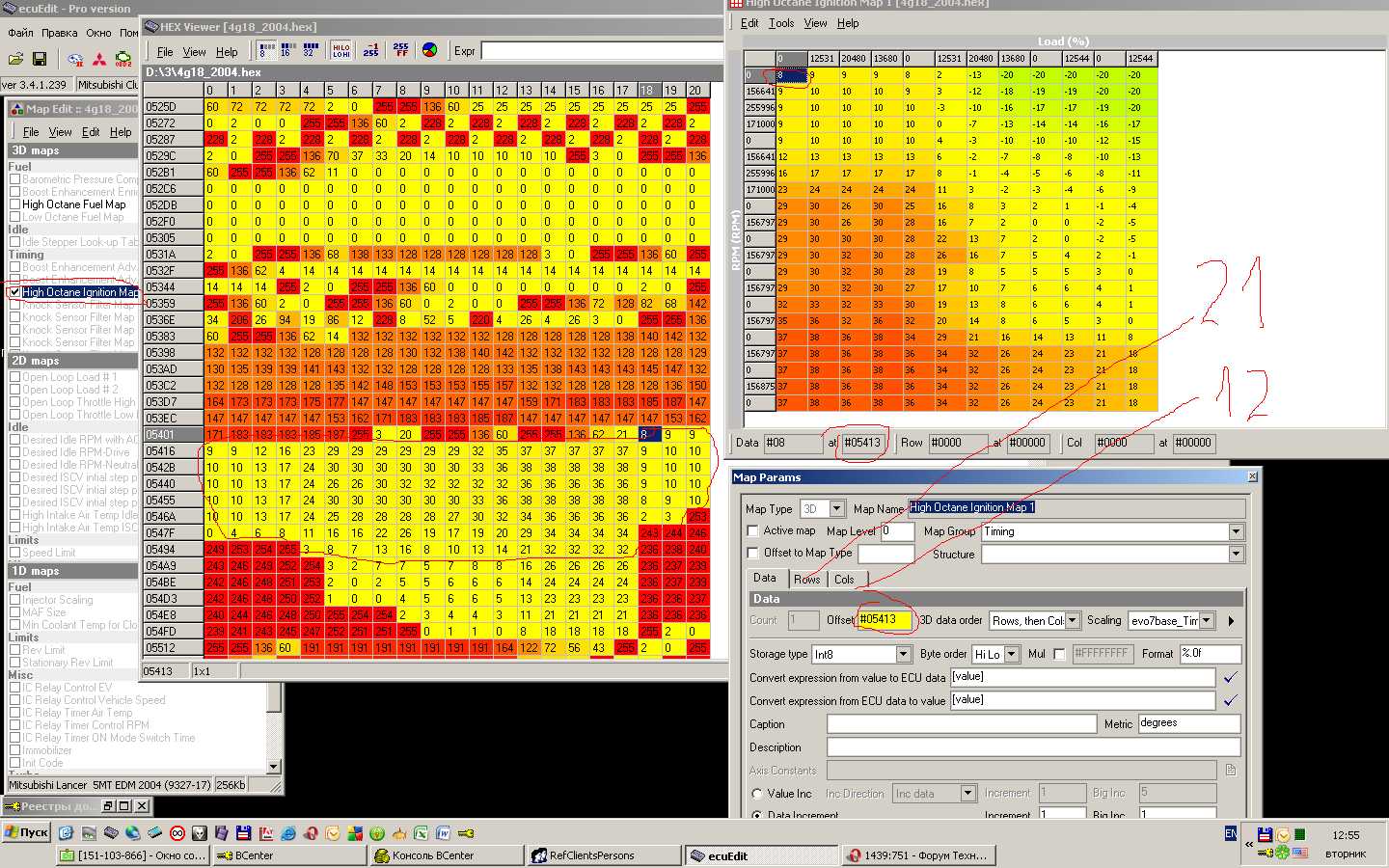

Стартовый адресс 05413.
Жмем на High Ignition map идалее F9.
Вбиваем наш адрес в дату. И правим колонки и строки. У меня получилось 21 и 12.

У вас с вашей прошивкой могут быть другие значения. Но если в первой таблице High количество 21 и 12, то и в таблице Low должно быть столько же.

Рядом с нашим облаком зажигания я нашел похоже карты Knock Sensor Filter map - (их очень много) но как их трактовать и где стартовые адреса таблиц я пока не смог найти.

Так же пока не нашел RPM и LOAD - искать так же подставляя в HEX просмоторщике соответствующие формулы.

Все наши значения по найденным таблицам (стартовый адрес строки и колонки)можно вписать в новый XML файл для ECU FLASH. (и можно будет смотреть прошивку в 2х програх).
Т.е. открываем Ecu Flash - открываем прошивку -экуфлэш пишет то что не найден файл и предложит создать или скопировать новый. Выбираем Copy. Создается (копируется)
новый XML с номером нашей прошивки. Ищем его в Rommerdata в Экуфлэше открываем блокнотом и прописываем наши таблицы. Синтаксис (как правильно писать) XML можно посмотреть по нашей эталонной прошивке.

Это пока все.

Так же пока незнаю как искать маленькие 3D карты а так же 2D и 1D карты.

У кого какие мысли есть ?? Или наработки ?? Жду помощи!
