Всё про маслокулер, нужен, или нет? как ставить? Опции

[Roman_AS]

Приветствую!

Приобрел недавно кит для охлаждения масла со стоковой эвы 9 (радиатор, шланги, болты, кронштейны крепления), а так же переношу бачок омывателя в багажник, как у эво.

Так вот вопрос, возможно ли этот кулер подключить на наш стоковый маслонасос, есть ли там те самые 2 дырки, совпадают ли они по диаметрам?

Поделитесь кто пробовал произвести такую операцию! Может Витя примерял сток от эво до того как поставил иной?

Мой мотор сток, но планируется его небольшой тюнинх, лайт версия так сказать, а снижение температуры масла считаю лишней не будет)

Буду благодарен ответам! Обсудим?

[tolomok]

Поделюсь немного своим колхозом (IMG:style_emoticons/default/smile.gif)
Все началось с масложора (IMG:style_emoticons/default/smile.gif) При езде по городу приходилось периодически подливать масло, всегда по разному, с пройденными км никак не коррелировало. Потом решил поехать в Питер, запасся маслом... Туда-обратно с соблюдением ПДД и... масложора нет (IMG:style_emoticons/default/huh.gif) Читая форум и данную тему, тему http://forum.amadeus-project.com/index.php?showtopic=1403, решил, что может начать с маслокулера, прежде чем лезть в мотор глубже (как-никак 240к км пробег)... Да и вроде как не лишним будет (IMG:style_emoticons/default/smile.gif)
Итак:
1. заказана, оплачена, получена с Японии проставка Greddy под маслофильтр с термостатом с резьбой крепления М20х1,5 с выходами под AN10. Тащил через injapan.ru. Понравилось, доставили за 10 дней. Вот лот, кому интересно, там есть описание проставки http://injapan.ru/auction/l184447542.html?attempt=1. Сразу обращаю внимание: размеров разных много, лучше сразу с ними определиться, прежде чем удивленно крутить деталь уже в руках, смотрите дальше п. 3 моих ошибок (IMG:style_emoticons/default/smile.gif)
2. куплен армированный шланг (AN10 3 метра). Чье производство шланга не знаю, в магазине уверяли, что сами себе ставили их для переноса маслофильтра, все норм. Ладно, поверил.
3. фитинги (AN10, два под 45 градусов, два прямых) Чье производство так же не знаю, выглядят так (для примера только прямой):

4. маслорадиатор (AN10) на 7 сегментов

5. алюминиевые крепежи, болтики, гайки, шайбы в Леруа Мерлен
6. маслофильтр Mann W 714/4 (влезает в проставку). Понравился их сайт для подбора фильтров по необходимым линейным размерам.
7. Моторное масло

Итого без масла все получилось в районе 9,5к. С п. 1 (смотрим ниже) оценил бюджет в 5к.

Сразу скажу, что лоханулся несколько раз:
1. У меня 4g63, в насосе уже есть выходы под маслокулер и разъем для термостата (как на Эво, читал на форуме, но не проверял). По правильному, нужно было купить термостат в маслонасос, два переходника в насос с выходами на AN10 и не мучатся с бутербродом. Но это я понял поздно, уже когда почитал БЖ Михаила V. Или может не правильно понял, т.к. уже не стал разбираться.
2. Семь раз отмерь, один раз отрежь: надо было сразу примериться, как все будет стоять. Т.е. купить маслорадиатор, скинуть бампер и найти место для него, померить предполагаемую длину шлангов. Я же хотел сделать все сразу, после того, как соберу все детали. В итоге попросил в магазине, чтоб мне порезали их по 1,5 метра (IMG:style_emoticons/default/smile.gif) Так же получилось с фитингами: думал одно, влезло по другому. В итоге нужно было 2 фитинга по 90 градусов и два по 45 градусов. Нужно было не лениться, купить маслокулер, скинуть бампер, все померить и уже затариваться.
3. Стандартный маслофильтр не влез в проставку, уперся краем, не хватило пару мм. Пришлось искать подходящий по размеру и параметрам. Пока искал, сломал мозг о препускные клапана, площади фильтрующего элемента и т.д. В итоге Mann W 714/4 (вроде не ругают его)

Гаража у меня нет, сервисы рядом заламывали цены за установку всего этого (они такое впервые видели), раньше сам ничего подобного не делал (только менял лампочки в фарах). В общем решился делать все сам. Наверное, не прогадал (IMG:style_emoticons/default/smile.gif) Поехали:
1. Сборка шлангов и фитингов, итого получилось

2. Снятие бампера и усилителя бампера (на МЛК форуме была такая тема, все просто, кроме того, чтобы не сломать пластиковые заклепки)

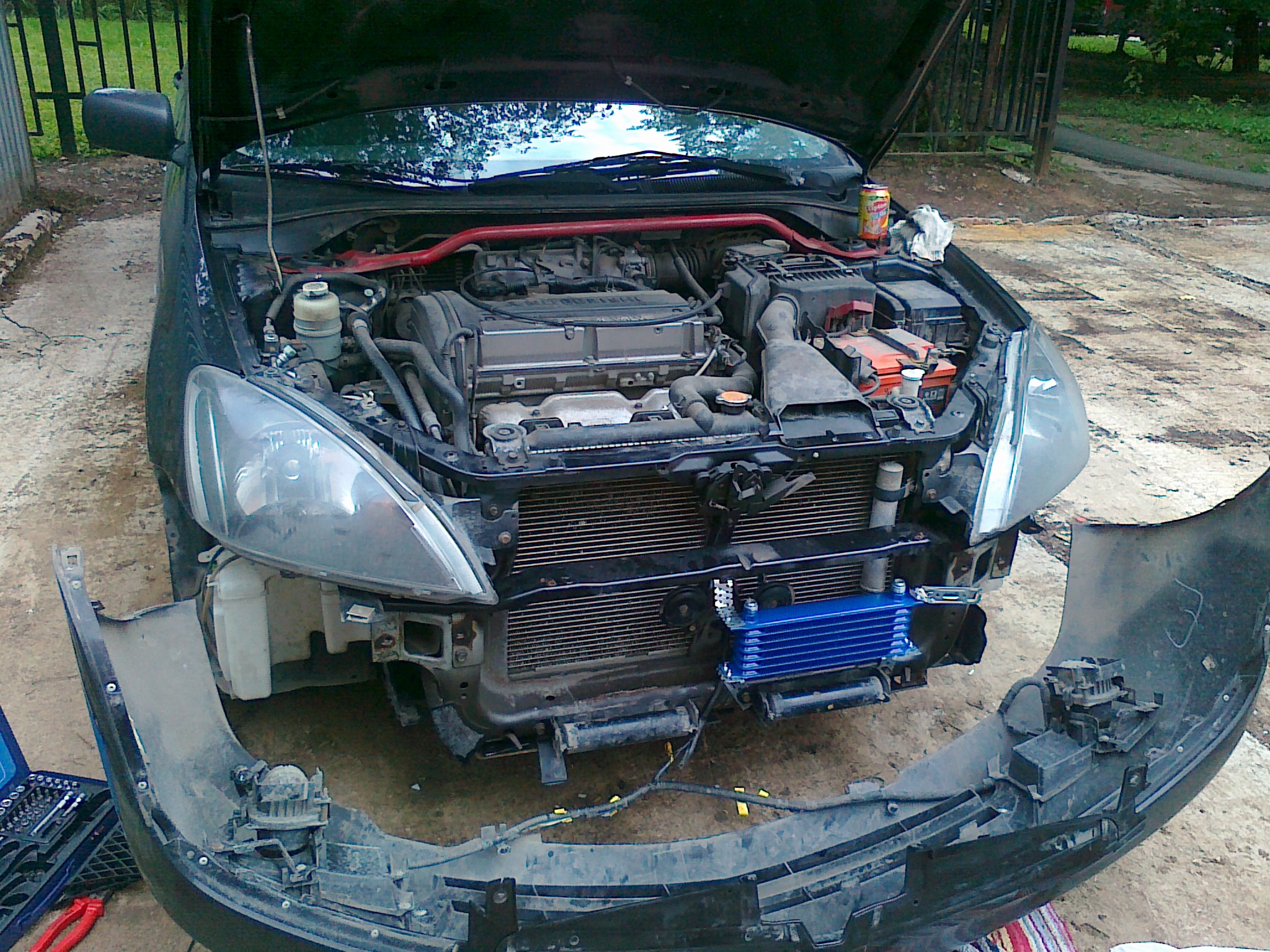

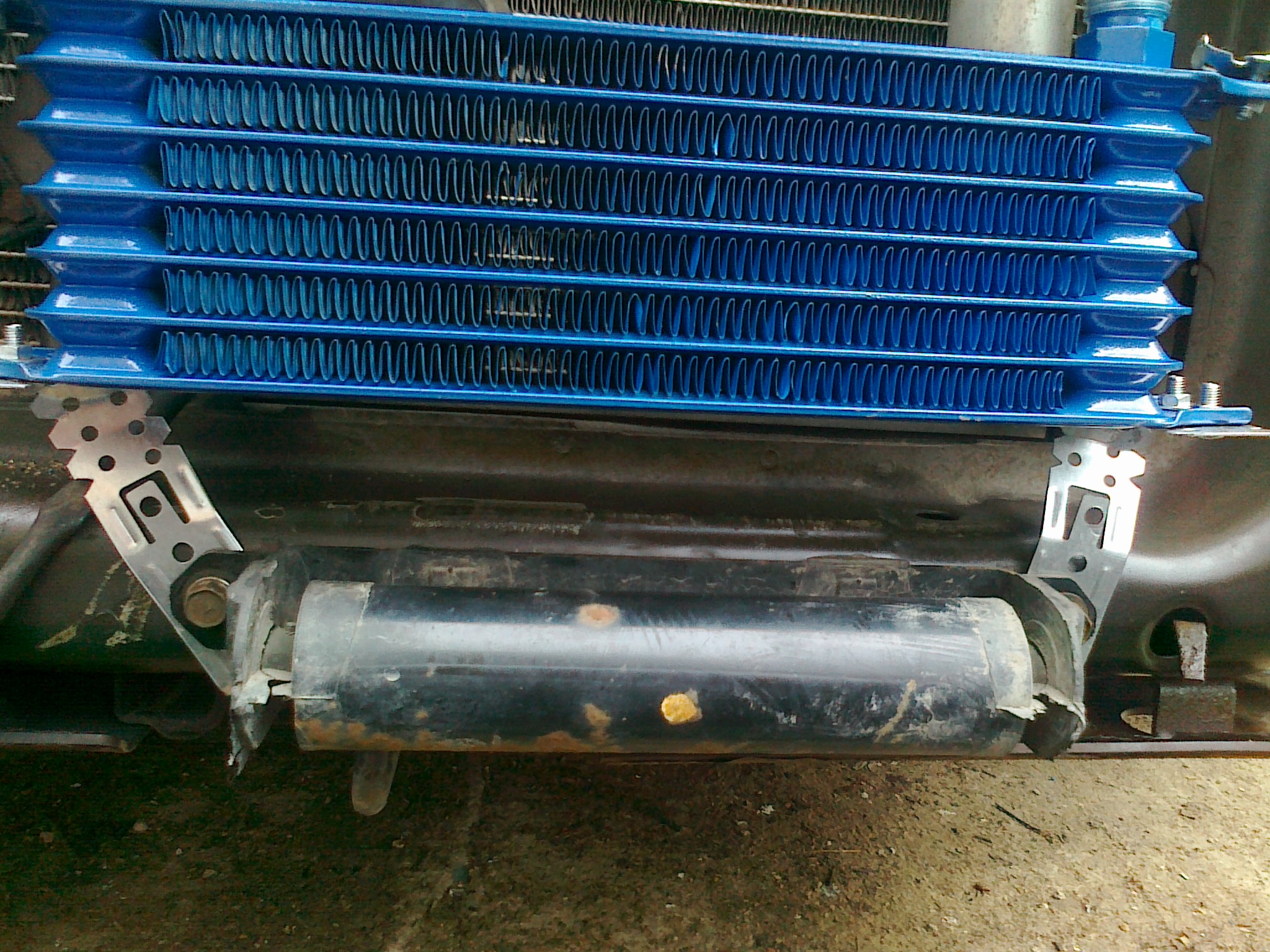

3. Смотрим и думаем, куда бы влепить маслокулер, а главное, как и чем его закрепить. В итоге решил закрепить за болт, удерживающий сигнал, болты крепления демпфера (резиновая фигня внизу спереди, их там две штуки) и болт крепления усилителя бампера. Порезал алюминиевые крепежи по размеру, прикрутил все, попробовал подергать/подвигать, держится хорошо. Посмотрим, как дальше проживет этот колхоз. Получилось как-то так




4. Домкратим перед справа, снимая колесо, снимаем пыльники, видим маслофильтр. Откручиваем его, прикручиваем проставку на крепеж, который идет в комплекте, на крепеж накручиваем маслофильтр, прикручиваем шланги (я залил немного масла в маслокулер). У меня стоит защита снизу, поэтому шланги хорошо легли на нее, но все равно пришлось их закрепить понадежнее, т.к. иногда задевали компрессор кондиционера и коцались.
5. Прикручиваем усилитель бампера. 7 сегментный радиатор верхней кромкой оказался на уровне усилителя бампера. Порадовался, думаю, обдув будет хорошим.

6. Греем машину, следим за уровнем масла, смотрим, чтобы не было подтеков. Проверяем маслорадиатор на нагрев. Ура! Греется, масло пошло. Греемся дальше. Подливаем иногда чуток масла. Немного успокоившись и осознав, что натворил, еще покрутил мотором, чтоб окончательно убедиться в отсутствии подтеков при более высоком давлении масла.
7. Ставим бампер обратно.
8. Периодически мониторим систему на наличие подтеков.

И да, все масло в моторе, по хорошему, нужно поменять.

В итоге масложор почти ушел. По городу стало существенно меньше уходить масло. Но уходит (IMG:style_emoticons/default/happy.gif) Может пока катался без маслокулера, задубели маслосъемные колпачки? (IMG:style_emoticons/default/huh.gif) Про кольца пока не хочу думать (IMG:style_emoticons/default/smile.gif)
Так же, посмотрев на эту всю конструкцию, решил, что на правую сторону буду ставить такой же маслорадиатор и подключать их последовательно. В дальнейшем, если в мой маслонасос реально будет вкрутить термостат от Эво и сделать выходы под маслорадиатор, то заморочусь, так будет правильнее. А проставку продам (IMG:style_emoticons/default/smile.gif)
Если что не так, поправляйте, первый раз кручу-верчу, что-то делаю с машиной... И на форуме пишусь тоже первый раз.
