Модифицированный OpenPort 1.3U с усиленным boot-ом, для прошивки еще и ЭБУ на H8/539F и H8/539FA процессорах Опции

[dmitrij_b]

Собственно выкладываю материалы по OpenPort 1.3U модифицированному для записи прошивок еще и в ЭБУ на H8/539F (MH7202F) и H8/539FА (MH7203FA) процессорах.
Флешер, который через этот адаптер пишет эти процы выкладывал ранее.

Фото почти собранного адаптера:




В архиве материалы для самостоятельного изготовления:
 OP1.3_v6.rar ( 4,15 мегабайт ) Кол-во скачиваний: 1496


В принципе ЛУТ-ом эту плату сделать возможно. Но в данном случае, мягко говоря, не удобно. Плата все-таки разрабатывалась под промышленное производство.

Готов выслушивать отзывы и отвечать на вопросы.

ps. Ключевая микросхема DC-DC повышающего преобразователя LT1930. В России купить на данный момент сложновато, но ebay и aliexpress вполне могут выручить. Тем более что и OBD разъем дешевле на этих-же площадках заказать.

pps. Еще раз спасибо Сергею (SSh) за наводку на LT1930.

[dmitrij_b]

OP_MOD. Модификация OpenPort 1.3U для добавления возможности прошивки ЭБУ на базе процессоров H8/539F и H8/539FA.

В классических схемах OpenPort 1.3(U,M,R) в качестве формирователя boot сигнала применен умножитель напряжения на таймере NE555. Нагрузочная способность примененной схемы довольно слабая, и для процессоров H8/539F и H8/539FA мощности выхода не хватает в режиме программирования EEPROM.

Для решения проблемы слабого boot-а была реализована схема повышающего DC-DC преобразователя на микросхеме LT1930. Микросхема выбрана за минимализм «обвязки». А также за высокую частоту работы преобразователя, благодаря которой требуется минимальная по номиналу, а значит по габаритам и цене, индуктивность.

Один из вариантов реализации в предыдущем сообщении, а тут второй - дополнительная плата OP_MOD предназначенная для модификации готовых адаптеров.




Эта печатная плата в первую очередь разработана для доработки моих адаптеров с платами версий 3 и 4.

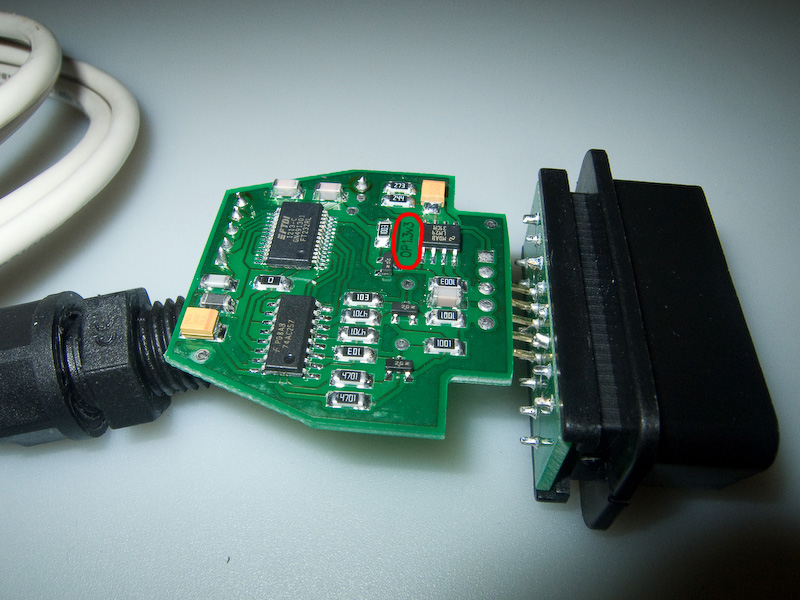

На фотографии ниже красным обозначено место на основной плате OP, где нанесен номер версии:



Материалы по OP_MOD-у:
 OP_MOD.rar ( 11,61 мегабайт ) Кол-во скачиваний: 921


Содержимое архива:
OP_MOD.pdf – файл с описанием
OP_MOD_bom.xls – список деталей для изготовления OP_MOD
OP_MOD_sch.pdf – схема OP_MOD в pdf формате
OP_MOD_v1_sbor.png – «сборочный чертеж»
LUT\OP_MOD_pcb.pdf – топология платы для изготовления ЛУТ методом (уже отзеркалена)
PCAD\OP_MOD.SCH – схема в формате PCAD(2004)
PCAD\OP_MOD.PCB – плата в формате PCAD(2004)
soft\XiFlashTEST.exe – программа для тестирования Vpp и Boot выходов OP
photo\ - папка с фотографиями

Диаметры отверстий в плате OP_MOD: под boot-провод 1.1 мм, остальные 0.8 мм.

На мой взгляд, наиболее удобная последовательность запаивания деталей следующая:
1. LT1930,
2. MBR0540,
3. резисторы и конденсатор на 10pF,
4. индуктивность,
5. танталы.

Сопротивления 100 Ом и 2.2 КОм можно взять с основной платы OP, как и танталы 2.2мкФ.



Процедура установки OP_MOD:
- отпаять boot-провод от основной платы OP (на фото обведен желтым);
- снять с основной платы те детали, которые окажутся под платой OP_MOD. По большому счету это почти все детали с этой стороны платы, кроме нижнего ряда из двух сопротивлений и тантала, так что можно просто все чохом сдуть;
- запаять в переходные отверстия основной платы OP (на фото обведены красным) отрезки залужённого провода длинной по 1 см (4 шт.) – можно попользовать подходящие по диаметру ноги от выводных радиодеталей, или кусочки жил от Ethernet-овского кабеля, или что покажется более удобным;
- если плата OP_MOD двусторонняя, то запаять в нее boot-провод;
- одеть плату OP_MOD на запаянные в основную провода, припаять, обрезать лишнее с соединительных проводов;
- если boot еще не припаян, то припаять.
