По многочисленным просьбам труящихся - схема Shift-Light устройства.
Как уже отмечал - никогда с такими устройствами дело не имел, поэтому этот вариант можно считать не окончательным. Хотя основное предназначение - индикация определенных оборотов - устройство выполняет. Жду ваших предложений по добавлению-убавлению функций. Одно предложение уже озвучено, но в этом вариане пока не реализовано, а именно - двухцветная индикация на разных оборотах. А вот и сама схема:  Кнопка "SET" предназначена для установки "отсечки" оборотов. Просто нажимаем её при необходимых оборотах, светодиод начинает хаотично моргать и все - обороты записаны в память. При первом включении (имеется в виду после сборки и установки (IMG:style_emoticons/default/smile.gif) ) обороты устанавливать обязательно! Небольшая неясность в цепи подачи сигнала "Tacho", я не помню какой величины сигнал идет на этот контакт (см. распиновку приборки - http://forum.amadeus-project.com/index.php?showtopic=1350 ). Если 5В - то можно оставить так как на схеме, если 12В - лучше через делитель. Просто поленился снимать приборку и измерять, все испытывал на стенде. Сегодня постараюсь исправиться и внести ясность... Ну и естественнно - прошивка МК:
SHIFT.zip ( 515 байт )
Кол-во скачиваний: 4714P.S. Изменено. Схема исправлена с учетом того, что на приборку поступают импульсы амплитудой 12В... |
 |

|
 |
Ответов
|
28.12.2010, 13:40
Сообщение
#2
|
|
|
Технический Маньяк-Гуру Группа: Технический Маньяк Сообщений: 7049 Регистрация: 3.6.2009 Из: Армения Вне форума Авто: Lancer IX, AT Репутация: 265
|

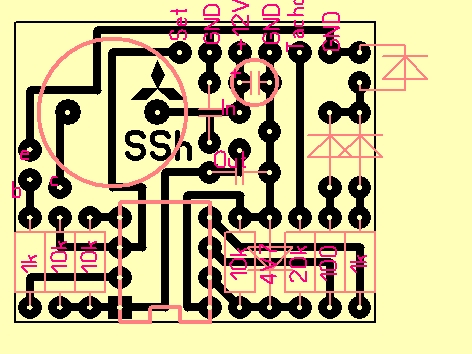

Вот обещанная разводка - плата размерами 25х30 мм. Естественно - еще не проверял (IMG:style_emoticons/default/smile.gif)
Думаю в ближайшие дни собрать себе такую штучку, но для индикации не оборотов а скорости. Принцип действия - такой-же, набираешь необходимую скорость, жмешь на кнопку - запоминается в памяти. Мне это для сына надо, пару недель назад он получил права, я ему обозначил макс. скорости на которых он может ездить - чувствую все время косится на спидометр чтоб не превысить. Пока не начнет сам "чувствовать" скорость - поставлю такой приборчик (IMG:style_emoticons/default/smile.gif)
Прикрепленные файлы
|
|
|
|
Сообщений в этой теме
SSh Shift-Light своими руками 2 20.11.2010, 7:07
Dasot кхм. Серег отличнейшая идея! Слушай ... вот то... 20.11.2010, 12:26 SSh Бибикалку - без проблем, могу поставить, но наверн... 20.11.2010, 12:52 Dasot Афигительно!!! 20.11.2010, 14:23 AlexeyZ ооо! то, что нужно! про пищалку я поддержи... 20.11.2010, 15:10 SSh Абсолютно. И туда и сюда идут импульсы, но разной ... 20.11.2010, 15:24 AlexeyZ Это будет суперкрутая приблуда!
Оффтоп поже... 20.11.2010, 15:33 SSh Т.З. немного не понятно
Имеется в виду
Открытых... 20.11.2010, 16:11 Dasot я так понял AND но это сделать в принципе проще, н... 20.11.2010, 17:42 Dasot вот еще интересная идея 20.11.2010, 17:45 Dasot а вот как на стихах реализован SET 20.11.2010, 17:46 SSh Инет тормозит, смог посмотреть только первое видео... 20.11.2010, 19:22 SSh Готово.
При достижении оборотов, установленных кно... 20.11.2010, 21:21 NeWT Всё круто! Как раз над этим тоже думал! М... 22.11.2010, 11:22 SSh ЦитатаМожно внесу своих предложений?
Предложений ... 22.11.2010, 11:51 NeWT Понял, значит надо лезть и щупать, что выдаёт датч... 22.11.2010, 12:26 SSh А какой стоит на Лансах - резонансный или широкопо... 22.11.2010, 12:57 NeWT RE: Shift-Light своими руками 2 22.11.2010, 14:08 dmitrij_b С датчиком детонации не все так просто. В мозгах д... 22.11.2010, 16:07 AlexeyZ А какую информацию может дать индикатор детонации ... 22.11.2010, 16:10 dmitrij_b Цитата(AlexeyZ @ 22.11.2010, 18:10) А как... 22.11.2010, 16:17 Titus О том, что бензин не очень и стоит приотпустить пе... 22.11.2010, 16:18 Titus dmitrij_b 22.11.2010, 16:18 dmitrij_b Titus 22.11.2010, 16:23 SSh А что... Очень даже интересно. Осталось изучить чт... 22.11.2010, 16:30 NeWT Дык я так понял, тут имеется ввиду что-то типа ... 22.11.2010, 17:36 SSh Значит пока ограничимся Shift-Light
Сабж как уже ... 22.11.2010, 17:53 Titus У меня стоит визуализатор - типа фонарика - которы... 22.11.2010, 17:58 SSh Да вот, разобраться-бы как этот приборчик определя... 22.11.2010, 18:07 Titus Угу.. 22.11.2010, 18:29 NeWT Так, ну это ведь уже ясность. Нужен только сигнал ... 22.11.2010, 22:45 SSh Это как-раз и неизвестно...
По любому надо всестор... 23.11.2010, 9:53 SSh Кстати, может кто поделится теорией относительно Д... 23.11.2010, 10:08 Dasot Серег респект тебе и уважуха! на недельке попр... 23.11.2010, 10:16 NeWT Похоже на то... Т. е. порог отсекания амплитуд с д... 23.11.2010, 10:45 Titus Сергей, именно оно. И стоит у меня Turbo XS Knockl... 23.11.2010, 16:45 SSh Одним словом - опять не все понятно... Там на граф... 23.11.2010, 17:08 Titus Да нет, Сереж, на этом графике - компетитор - это ... 23.11.2010, 17:10 SSh Тфу, черт... Как я не догадался - competitor... ... 23.11.2010, 17:35 Titus Вот, теоретически - да. А практически - я пока поб... 23.11.2010, 17:44 NeWT Во блин, я думал просто поделить 12В до 5ти и АЦПш... 23.11.2010, 22:45 SSh Надо будет попробовать... если токаря и к этим вых... 24.11.2010, 12:27 SSh Кстати, просмотрев несколько диагностических прогр... 24.11.2010, 13:08 Dasot Сереж слушай, если вот допустим есть к примеру хон... 24.11.2010, 15:41 NeWT Да, ищи, только надо удостовериться, что там импул... 24.11.2010, 16:28 SSh Ну больше 12В вряд ли будут а если и да - то стаби... 24.11.2010, 17:24 Dasot т.е. надо собрать девайс и найти провод в приборке... 26.11.2010, 11:03 SSh Да, именно так. Можно найти и на ЭБУ, но с приборк... 26.11.2010, 11:18 Dasot кхм... идея оч интересная! А осциллограф где е... 26.11.2010, 14:21 SSh Осциллограф для электронщика- все равно что фоненд... 26.11.2010, 16:54 Titus Не погнали! Просто - две темы - веселее 26.11.2010, 18:58 SSh Еще как погнали... 26.11.2010, 19:38 MagneticMan всем ночи..
может кто проверит монтажку схемы? ... 24.12.2010, 1:27 Dasot Народ ну скажите, схема верна или нет?
для первого... 27.12.2010, 12:46 SSh Верна. И первая и вторая. Оба варианта испытаны на... 27.12.2010, 13:18 MagneticMan вопрос стоит про монтажную плату.
сегодня распеча... 27.12.2010, 21:16 SSh Печатку не проверял, но с первого взгляда видна не... 28.12.2010, 8:22 Dasot пасиб Серег! =) 28.12.2010, 14:17 SSh А ты куда его вкорячивать собираешься? Если есть н... 28.12.2010, 14:50 Dasot да я думаю куданить внутрь торпеды запихнем =) так... 28.12.2010, 16:37 SSh Тогда наверное и пищалку придется сделать выносной... 28.12.2010, 16:45 Dasot ну пищалку поставить выносную не трабл вообще ) п... 28.12.2010, 17:54 MagneticMan Серж. а какой прогой ты монтажку рисовал?
моя spri... 28.12.2010, 22:30 SSh Тем же SprintLayout -ом, но версии 5. Они несовмес... 29.12.2010, 7:55 SSh Вот еще одна разводка - для "выносного" ... 29.12.2010, 10:00 MagneticMan А где входной диодик на +12v ?
умаялся утюжить по... 5.1.2011, 23:26 SSh ЦитатаА где входной диодик на +12v ?
Нету, места н... 5.1.2011, 23:43 MagneticMan сделаю навесным.
с pic только проблема - не знаю ... 6.1.2011, 11:33 SSh Придется делать программатор
http://forum.amadeus... 6.1.2011, 11:58 MagneticMan не... он мне разово нужен... и будет валяться пото... 6.1.2011, 12:07 SSh А програматор в хозяйстве пригодится 6.1.2011, 12:27 MagneticMan за последние 10 лет это первая схема за которую я ... 6.1.2011, 12:35 SSh Бузер обычный, типа тех, что ставились на модемы. ... 6.1.2011, 13:15 SSh От нечего делать собрал девайс. Как раз в попался ... 9.1.2011, 15:40 NeWT Маниаг 9.1.2011, 16:01 Dasot класс) вот тока колпачок немного не мажорный)))) а... 9.1.2011, 16:43 SSh Неохота было идти в магазин покупать подходящий фо... 9.1.2011, 19:23 Dasot выглядит оч качественно на самом деле, просто у ши... 9.1.2011, 21:38 SSh ЦитатаБещ обид))
Цитатау шифт лайтов немного др... 9.1.2011, 22:07 Titus Красота Тестировал, как впечатления? 9.1.2011, 23:55 SSh Только на макетке Ставить не буду, мне он не нуже... 10.1.2011, 8:54 MagneticMan smd чем припаиваешь? феном? в нас в магазне мне ре... 10.1.2011, 14:33 MagneticMan вот мое творение.... в размер только не обрезал ещ... 10.1.2011, 16:45 SSh Нет, обычным паяльником Эти SMD-шки что здесь - е... 10.1.2011, 17:41 MagneticMan мандаринами можно... спелыми только!!! 10.1.2011, 21:05 Uncle_Dizel Что еще... Да, переход с белого на красный - можно... 13.1.2011, 17:56 SSh Могу... но не сейчас, в ближайшие выходные скорее ... 14.1.2011, 8:11 MagneticMan серж...
подскажи пож... если я вход тахо кину на к... 14.1.2011, 19:49 SSh Погорит скорее всего, стабилитрон не выдержит... 14.1.2011, 20:35 MagneticMan значит и выход с генератора тоже не прокатит..... ... 14.1.2011, 21:57 SSh Только импульсы прибл. 12В. Или 3...5 В, но подава... 14.1.2011, 22:13 MagneticMan ну так на катушке и есть импульс управления 12 вол... 14.1.2011, 22:15 SSh Ну, не знаю... Если уверен что не пробьет... Но я ... 14.1.2011, 22:21 MagneticMan http://oppozit.ru/article255.html
не прокатит и н... 14.1.2011, 22:28 SSh Если хочешь проверить работоспособность до подключ... 14.1.2011, 22:35 MagneticMan о забыл..... в машине собраннный лежит генератор т... 15.1.2011, 6:14 SSh Только желательно сделать с регулируемой частотой ... 15.1.2011, 6:33 MagneticMan как раз делал с регулировкой.... спидометр прказыв... 15.1.2011, 17:01
SSh Значит смело можешь тестировать с этим генератором 15.1.2011, 17:12  |
