> Пересвет климат-контроля
Gummi_bear
сообщение 2.11.2016, 14:48
Сообщение #1


Начинающий Технический Маньяк
**

Группа:
Технический Маньяк
Сообщений: 86
Регистрация: 18.5.2014
Из: Воркута
Вне форума
Авто: Lancer 9

Репутация:   17


Долго собирался сделать нормальную подсветку климата, да все руки не доходили :-(
За основу была взята всем известная плата от "Наташки", и немного допилена.
Допилена, в плане "художественного" выпиливания, т.к. доступ к ЧПУ есть не у каждого.
Зато у меня есть лобзик, и полукривые руки :-)

Сразу предупреждаю, что потребуется ампутация небольших фрагментов корпуса,
которые абсолютно ни на что не влияют, жесткость и целостность остаются как и были.

Плата заточена под SMD светодиоды 5730, и резисторы 1206,
т.к. много осталось после ангельских глазок.
Тут больше суть не в светодиодах, а в геометрии самой платы, а "украсить" её вы уже
можете сами, как вам подскажет ваше чуство "прекрасного" :-)

Если посмотреть на рисунок платы, то мы видим два варианта:
Вверху - мой допиленный (позже поймете почему)
Внизу - срисованный у "Наташки"

Прикрепленное изображение


Мой вариант предусматривает сохранение родного рассеивателя (стекляшки),
и соответственно подсветку кнопок обогрева, и рециркуляции.
В "Наташкином" варианте, для них сделаны отдельные, маленькие платы.

Плату делал по технологии "ЛУТ", в растворе перекиси и лимонки.

ВНМАНИЕ, АТТЕНШН, АХТУНГ И.Т.Д.
Плату печатаем зеркально, чтобы на выходе получилось то что на скриншоте "лейки"

Раствора готовил 300 мл. по причине большого размера платы.
Такой большой посуды для травления у меня небыло, пришлось обрезать полторашку
на манер ванночки, ванночку можно периодически покачивать.

Прикрепленное изображение


После травления отмываем от тонера и облуживаем.

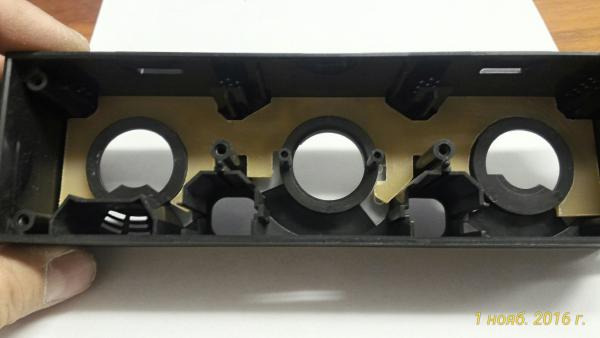

Примерка: задача в том, чтобы плата помещалась до самого "упора" на дно корпуса.
Где не влазит - дорабатываем напильником, надфилем, или еще чем-нибудь.
Должно получиться так:

Прикрепленное изображение


Паяем детали, и смываем остатки флюса и всякой шняги :-)

Прикрепленное изображение


У меня получилось не очень, т.к. забыл взять зубную щетку, для плат :-(
Оттирал простой ветшью, нанюхался растворителя, и "смотрел мультики" :-)
Щучу конечно, все хим. работы проводились в хорошо проветриваемом помещении.

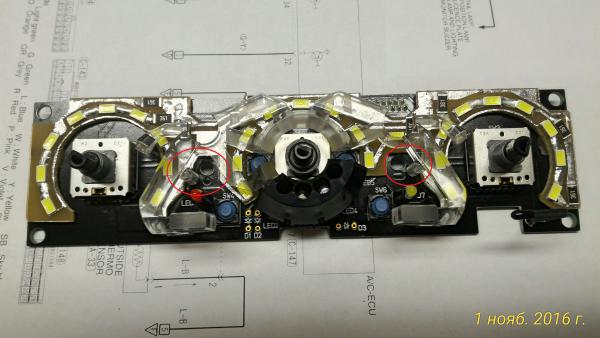

Собираем все в кучу, и сейчас вы поймете, зачем пришлось допиливать.


Прикрепленное изображение


Прикрепленное изображение


Задача в том, чтобы плата не перекрывала вот эти крепежные отверстия.
Через них крепится и центруется родная плата, и стекляшка.

Прикрепленное изображение

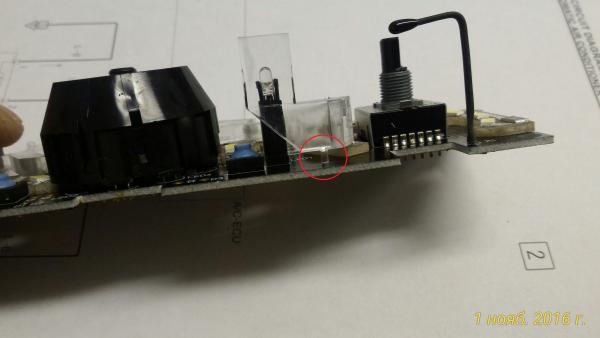

У стекляшки есть четыре стоечки, которые создают зазор между ней и родной платой.
Вы их увидите, две сверху и две снизу (где кнопки)
Так вот, верхние нам не нужны, т.к. стекляшка в этом месте будет лежать на нашей плате.
Остаются только две нижние.

Прикрепленное изображение



Прикрепленное изображение


Т.к. текстолит мне попался толстый, родные саморезы от стекляшки слегка недотягивают.
Можно взять подлиннее, или сами что-нить придумаете :-)

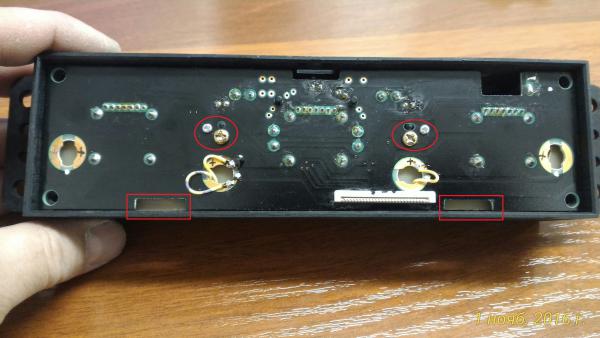

Подключение: на фотках видно две точки плюса, и одну землю.
Я не стал изобретать велосипед, и подключил вместо штатных ламп подсветки.

Прикрепленное изображение


Тут-же выделены места, где плата все-таки перекрывает родные отверстия,
в них входят две защелки ответной части корпуса.
Эти защелки и надо ампутировать, как я уже упоминал, они ни на что не влияют.
Конечно, если вам претит такой жесткий ход, то можете перерисовать плату,
как посчитаете нужным, на ваш вкус, цвет, и.т.д.

В итоге климат светится ровно, хотя и очень ярко, но мне в глаза не бьет :-)
Можно взять светодиоды по меньше размерами и яркостью, тут уж решать вам.
Имея контуры платы, можно сделать что угодно.

Здесь все фотки и плата в формате lay6: https://yadi.sk/d/hCmW5Ifqxy5KJ

У меня все, можно пинать :-)


--------------------
Я на драйве: http://www.drive2.ru/users/gummi11/

GoldEd 2.50+ | forum.amadeus-project.com | Машина не роскошь, роскошь - средства на её передвижение
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
serega098
сообщение 2.11.2016, 15:13
Сообщение #2


Супер Технический Маньяк
*****

Группа:
Технический Маньяк
Сообщений: 579
Регистрация: 22.6.2012
Из: Россия, Нижегородская обл., г. Арзамас
Вне форума
Авто: Lancer IX, 4G18, MT

Репутация:   60


Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Titus
сообщение 2.11.2016, 17:52
Сообщение #3


Don Amadeus
*******

Группа:
Главные администраторы
Сообщений: 29459
Регистрация: 19.2.2009
Из: Russia, Sevastopol
На форуме
Авто: Lancer IX-1.6 MT Turbo, Honda Accord IX-2.4 AT Executive.

Репутация:   447


За красоту! smile.gif drinks.gif
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
dot.root
сообщение 31.5.2017, 8:03
Сообщение #4


Начинающий Технический Маньяк
**

Группа:
Технический Маньяк
Сообщений: 4
Регистрация: 31.5.2017
Вне форума
Авто: Lancer

Репутация:   0


Яркость можно регулировать шимом. По сути можно заставить работать всё освещение, банально, через arduino
Go to the top of the page
¬
