Проект "Буран"


Прикрепленное изображение

Идея использовать крылья на возвращаемом космическом аппарате возникла сразу же с началом полетов в космос. Это объяснялось желанием использовать потенциальные возможности земной атмосферы (в первую очередь, управляемое торможение и точное маневрирование) и тем авиационным заделом, с которым первые ракетчики пришли в космонавтику. Поэтому наличие крыльев на спускаемом аппарате, движущимся в атмосфере, выглядело простым и логичным.

Во второй половине 50-х годов в ЦАГИ приступили к исследованию гиперзвуковых пилотируемых и беспилотных летательных аппаратов. Первые официальные упоминания о "космолетах" ("космопланах") - аппаратах типа самолетов, способных летать на чрезвычайно больших высотах и в околоземном космосе - появились в 1958 году в планах Министерства обороны СССР, очерчивающих основные направления деятельности советских ВВС на ближайшие 25 лет. Предполагалось, что разрабатываемые аппараты смогут достичь скоростей свыше М=10 и высот полета более 60 км.
Вскоре в ОКБ-23 и ОКБ-256 Госкомитета по авиационной технике началась разработка проектов пилотируемых "космопланов", запускаемых на орбиту трехступенчатой модификацией МБР Р-7.

У истоков советской космического программы стояли две выдающиеся, яркие личности - президент Академии наук СССР Мстислав Келдыш и Главный конструктор Сергей Королев. Энергия и авторитет этих двух человек, глубоко понимающих сложнейшую задачу изучения космоса, беззаветно веривших в реальность ее выполнения, действительно определили лидирующее положение СССР в мировой космонавтике в конце 60-х - начале 70-х годов. Академия наук СССР приняла тогда дальновидную программу изучения космоса, предложенную группой ученых во главе с М.Келдышем. Непосредственным руководителем и организатором ее выполнения стал Главный конструктор академик С.Королев.

В этой программе было два основных научных направления:

* исследование космического пространства Луны, Венеры и Марса при помощи космических аппаратов;
* исследование и освоение околоземного космического пространства как аппаратами-спутниками Земли, так и экипажами космических кораблей.

После смерти М.Келдыша и С.Королева эта программа претерпела резкие изменения с точки зрения ее научного обоснования. Причем немалую отрицательную роль в этих изменениях сыграл тогда президент АН СССР Гурий Марчук, сменивший на этом посту М.Келдыша, направивший всю деятельность Академии наук СССР в области изучения космоса на службу военно-промышленному комплексу (ВПК). Руководство и организация выполнения космических программ перешли непосредственно к ЦК КПСС и в "цепкие" руки ВПК. В результате перестала существовать единая научная концепция освоения космического пространства, разработанная С.Королевым, стало неизвестным, кто несет ответственность за реализацию или срыв того или иного космического проекта.

Прикрепленное изображение

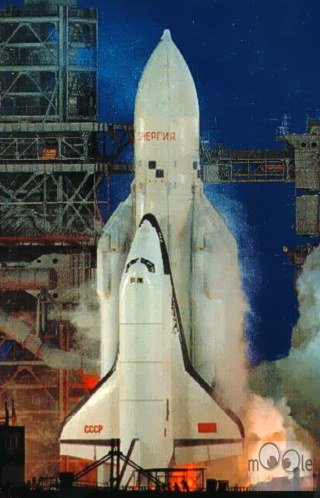

И вот в самый светлый год перестройки взлетел "Буран". По ряду показателей он был лучше американских шаттлов. Мощность ракетной системы превосходила одну из крупнейших в мире Красноярскую ГЭС в 22 раза! И мы возликовали - мечта становилась явью. "Буран" показался свидетельством верного политического курса, ковром-самолетом, на котором мы умчимся в светлое будущее. Автор этих строк в самом перестроечном журнале восторженно написал: "Буран" - это тот успех, которого мы ждали, это первая ласточка перестройки".

Наивность граничила со слепотой. "Буран" если и был символом, то ранней перестроечной наивности. Если уж сравнивать его с представителями отряда пернатых, то не ласточкой был наш шаттл - скорее, умирающим лебедем. Что подтвердилось очень скоро. И тем, что сам он остался на земном приколе, и тем, что орбитальный "Мир" преждевременно затопили, и тем, что сократили свою орбитальную группировку до стратегически опасного рубежа.

Идея многоразовых космических аппаратов соблазнительна. Ракеты после старта пропадают без следа - это расточительство. К тому же они не позволяли вернуть с орбиты важные грузы. О многоразовых системах упоминал вечный прозорливец Циолковский. Инженер-романтик Фридрих Цандер начертил реактивный космический самолет. К этой теме подступались Королев и Туполев, дальше всех продвинулся авиаконструктор Мясищев. Он прекратил работы, когда пришлось занять место знаменитого Челомея, но именем Мясищева названо КБ, где велись ключевые работы по "Бурану". Малоизвестный факт: в 1967 году Юрий Гагарин в Военно-воздушной академии защищал дипломный проект по многоразовым космическим кораблям.

Прикрепленное изображение

Постановление о начале работ по самолету "Буран" вышло в 1976 году. Американцы тогда закрыли программу тяжелых ракет и орбитальных станций и уже вовсю сооружали "Спейс Шаттл". Напуганный Брежнев наложил вето на ракету "Вулкан", которая была в 4 раза мощнее "Протона" и доставала до Луны, и дал команду догонять США по многоразовым системам. После провала лунной экспедиции и четырех аварий суперракеты Н1 советское руководство не теряло надежды вернуть статус великой космической державы. Но в застойные годы наша заинтересованность в многоразовых системах категорически отрицалась, и в начале перестройки почти готовый "Буран" выскочил неожиданно, как черт из коробочки.

Первый старт шаттла "Колумбия" состоялся 12 апреля 1981 года. Отчасти НАСА помогла оказавшаяся в их руках документация по немецким аппаратам Зенгера и Бредта, а создатель легендарной "Фау-2" Вернер фон Браун вообще возглавлял многие программы США. Облегчала жизнь и разбросанная по миру, от острова Пасхи до Марокко, сеть посадочных полос для шаттла. У "Бурана" было три полосы - в Крыму, у озера Ханка на Дальнем Востоке и аэродром "Юбилейный" на Байконуре.

Уже одно это требовало принципиальных отличий двух систем по энерговооруженности, по двигательным установкам, даже по топливу.

Прикрепленное изображение

Но в конструкции было много своеобразия. Прежде всего система "Спейс Шаттл" - это единый блок, ни на что другое, кроме подъема космического челнока, она не годится. "Буран" стартовал на самой мощной в мире ракете "Энергия", которую можно использовать для любых грузов. Наши двигатели работали на жидком кислород-керосиновом топливе. У американцев первая ступень, погубившая "Челленджер", работала на твердом порохе. Пороховые двигатели в случае сбоя нельзя выключить, и конгресс выдал НАСА разрешение считать эти установки нерасчетными. Нашим двигателистам во главе с академиком Глушко о такой "броне" мечтать не приходилось.

Ступени нашей ракеты включались поочередно, у американцев все с первой секунды полыхало сразу. (Не исключено, этот напор стал причиной повреждений погибшей "Колумбии".) И самое заметное: наш аппарат умел летать в беспилотном режиме. В конечном итоге, как считают некоторые эксперты, чрезмерная усложненность бортового комплекса управления, для которого пришлось создать даже свой язык программирования "Пролог", и оставила "Буран" на вечном земном приколе. Хотя его ресурс достигал 100 орбитальных полетов.

Притормозила "Буран" и структурная неэффективность экономики. Слишком много ведомств отвечали за корабль, рвали его, как одеяло, на части. У каждого была своя стратегия, свои аппетиты, но кусок был один. В дряхлеющем ЦК думали уже не столько о деле, сколько потакали нужным людям. Собрать в единую команду сотни предприятий, КБ и институтов, разбросанных по гибнущему государству, было уже невозможно. Проблемой для "Энергии" стало нежелание завода "Южмаш" в Днепропетровске модифицировать под общие задачи свой "Зенит". Заводом тогда руководил Леонид Кучма...

Прикрепленное изображение

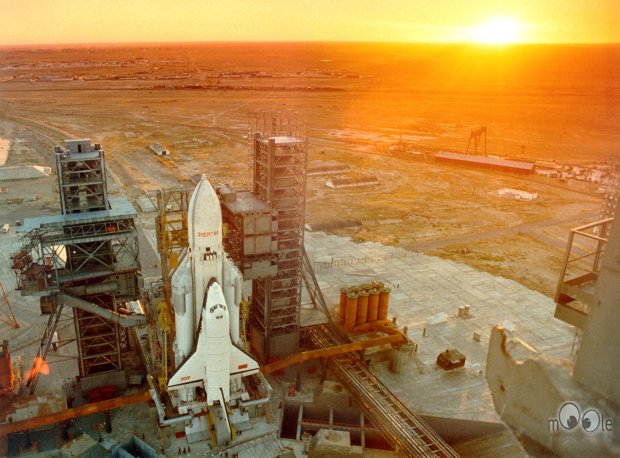

В декабре 1985 года "Буран" привезли на Байконур, но лишь весной 1987 года был назначен новый срок первого полета: июль-сентябрь 1987 года. Известно, что и он был сорван. Реально "Буран" был готов через год. 26 октября 1988 года Государственная комиссия назначает окончательную дату первого старта "Бурана": 6 часов 22 минуты 29 октября 1988 года. За 51 секунду до старта автоматика произвела "сброс схемы": площадка с одним из элементов системы прицеливания отъезжала слишком медленно. "Буран" стартовал 15 ноября 1988 года и успешно совершил свой первый и единственный полет в беспилотном режиме.

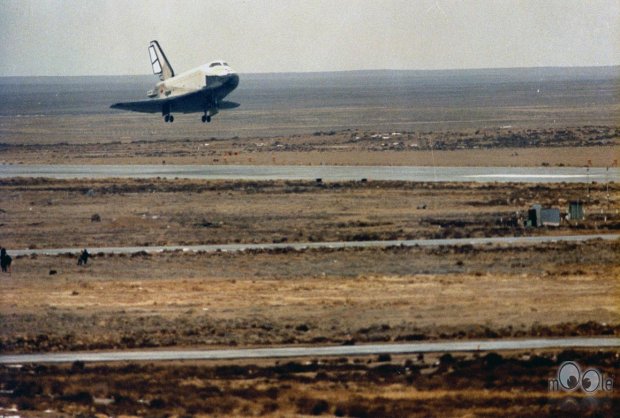

Продолжительность полета составила 205 минут, корабль совершил два витка вокруг Земли, после чего произвёл посадку на специально оборудованном аэродроме «Юбилейный» на Байконуре. Полёт прошёл без экипажа, полностью в автоматическом режиме, в отличие от «шаттла», который может совершать посадку только на ручном управлении. Данный факт: полет космического аппарата в космос и спуск его на Землю в автоматическом режиме — вошёл в книгу рекордов Гиннеса.

Полет "Бурана" стал чудом. Последним, прощальным чудом, сотворенным в СССР. Все было против: схема неоптимальна и нерасчетна, экономика слишком слаба. Но люди очень хотели, чтобы "Буран" поднялся в космос. И чудо-машина полетела вопреки логике, вопреки законам, но по российской традиции.

Прикрепленное изображение

Было сделано 3 экземпляра этого тяжелого космического грузовика многоразового использования, один из которых благополучно побывал в космосе, а теперь бездействует и ржавеет. Второй экземпляр "Бурана" превращен в ресторан и открыт теперь для общего обозрения в Центральном парке культуры и отдыха имени Горького в Москве. Судьба третьего экземпляра неизвестна. А ведущие специалисты, создавшие космический корабль "Буран" (НПО "Молния"), заняты теперь в порядке конверсии совершенно другой тематикой - разработкой технологического оборудования для переработки овощей.

Прикрепленное изображение

Прикрепленное изображение

Прикрепленное изображение

Прикрепленное изображение

Прикрепленное изображение

И все-таки "Буран" погиб. Не в космосе - его единственный полет был безукоризненным. Космический корабль погиб на Земле.
В 1990 году работы по программе «Энергия»—"Буран" были приостановлены, а в 1993 году программа окончательно закрыта. Единственный летавший в космос (1988) «Буран» был уничтожен в 2002 году при обрушении крыши монтажно-испытательного корпуса на Байконуре, в котором он хранился вместе с готовыми экземплярами ракеты-носителя «Энергия».

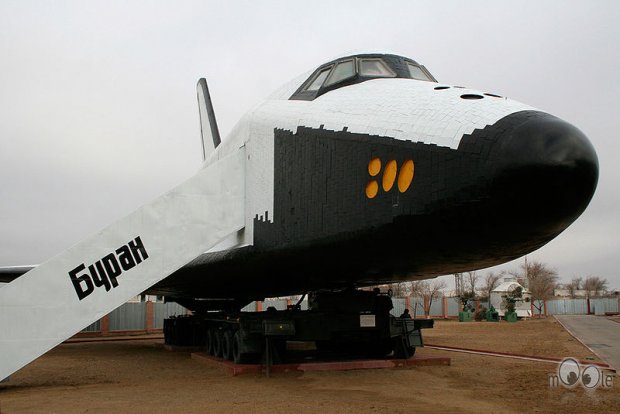

В ходе работы над проектом «Буран» было изготовлено несколько макетных образцов для динамических, электрических, аэродромных и прочих испытаний. После закрытия программы эти изделия остались на балансе различных НИИ и производственных объединений. Известно, например, о наличии макетных образцов у Ракетно-космической корпорации «Энергия» и у НПО «Молния».

Полноразмерный аналог «Бурана», имевший обозначение БТС-002, был изготовлен для лётных испытаний в атмосфере Земли. В его хвостовой части стояли четыре турбореактивных двигателя, позволявшие ему взлетать с обычного аэродрома. В 1985—1988 годах его использовали в ЛИИ им. М. М. Громова (город Жуковский, Московская область) для подготовки лётчиков-испытателей перед полётами в космос.

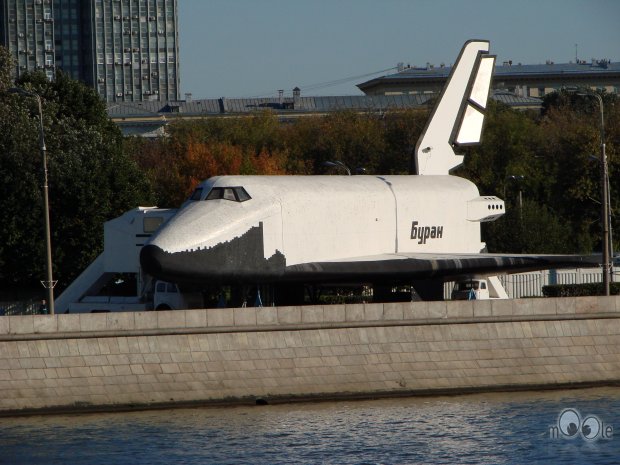

Итак, глядя на "Буран", сиротливо стоящий в ЦПКО имени Горького, мы не можем не признать, что основания для пессимизма у нас есть. Ведь в создание этого космического корабля в комплексе с ракетой "Энергия" был вложен огромный труд специалистов НИИ, КБ, предприятий-смежников, израсходованы колоссальные финансовые средства. Однако те грандиозные цели, намеченные в начале разработки этого изделия, в конечном счете достигнуты не были. А жаль!.. В заключение приходится констатировать еще один порочный факт: во многих случаях работы по системе "Энергия" - "Буран" проводились в основном для того, чтобы продемонстрировать "ИБД" - эта рожденная на Байконуре аббревиатура расшифровывается как "имитация бурной деятельности". Такова печальная история "Бурана".

Прикрепленное изображение

Прикрепленное изображение

Технические характеристики

Длина «Бурана» — 36,4 м, размах крыльев — около 24 м, высота корабля, когда он стоит на шасси, — более 16 м, стартовая масса — 105 т. Грузовой отсек вмещает полезный груз массой до 30 т при взлете, до 20 т при посадке. В носовой отсек вставлена герметичная цельносварная кабина для экипажа и людей для проведения работ на орбите (до 10 человек) и большей части аппаратуры для обеспечения полёта в составе ракетно-космического комплекса, автономного полёта на орбите, спуска и посадки. Объём кабины составляет свыше семидесяти кубометров.

Имеет треугольное крыло с двойной стреловидностью, а также аэродинамические органы управления, работающие при посадке после возвращения в плотные слои атмосферы — руль направления, элероны и аэродинамический щиток.

Две группы двигателей для маневрирования размещены в конце хвостового отсека и передней части корпуса. Выполняется маневр возврата или выхода на одновитковую траекторию.

Впервые в практике двигателестроения была создана объединённая двигательная установка, включающая топливные баки окислителя и горючего со средствами заправки, термостатирования, наддува, забора жидкости в невесомости, аппаратурой системы управления и т. д. Бортовой комплекс управления состоит примерно из пятидесяти систем. При разработке программного обеспечения для космического корабля и наземных систем использовался язык универсальной ЭВМ, что позволило в короткие сроки разработать программные комплексы объёмом около 100 Мб. В случае отказов ракетных блоков первой и второй ступеней ракеты-носителя система управления орбитального корабля обеспечивает в автоматических режимах его аварийное возвращение.

Прикрепленное изображение

Люди «Бурана»

Группа лётчиков-испытателей для участия в проекте «Буран» начала формироваться в 1977 году при ЛИИ им. Громова, первоначально в неё планировалось зачислить 8 человек. Ещё до сформирования группы двое кандидатов погибли: Виктор Иванович Букреев умер 22 мая 1977 года от ожогов, полученных 17 мая при аварии МиГ-25ПУ, а Александр Иванович Лысенко погиб 3 июня 1977 года при выполнении испытательного полёта на МиГ-23УБ.

Всего в первую группу 12 июля 1977 года было зачислено 6 человек:

* Волк, Игорь Петрович
* Кононенко, Олег Григорьевич
* Левченко, Анатолий Семёнович
* Садовников, Николай Фёдорович
* Станкявичюс, Римантас Антанас
* Щукин, Александр Владимирович

Николай Садовников в конце 1977 года перешёл из ЛИИ на работу в КБ Сухого. В конце 1978 года командиром отряда лётчиков-испытателей № 1 комплекса «А», готовившегося к полётам на «Буране», был назначен Игорь Волк. Отряд космонавтов-испытателей проекта «Буран» был официально создан 10 августа 1981 года, его командиром был также назначен И. П. Волк. Во многом благодаря незаурядным талантам этого человека, отряд полностью отработал сложнейшие задачи пилотирования уникальной машины. Как считает И. П. Волк, проект «Буран» погубили межведомственные раздоры, в результате которых аппарат был назван самолётом, а не космическим кораблём, и непримиримая вражда в верхних эшелонах советских министерств и ведомств.

Состоялось всего 24 испытательных полёта (в режиме самолёта) на макете «Бурана» для отработки его пилотирования. По непроверенным сведениям, в ходе испытаний погибла половина лётчиков из отряда, готовившегося к полётам на «Буране».

Отчасти это верно, однако, эти трагические события были связаны с другими программами.

* Олег Григорьевич Кононенко погиб 8 сентября 1980 года при испытаниях палубного штурмовика Як-38.
* Анатолий Семёнович Левченко умер 6 августа 1988 года от опухоли головного мозга, развившейся вследствие жёсткой посадки спускаемого аппарата «Союз ТМ-3».
* Римантас Антанас-Антано Станкявичус погиб 9 сентября 1990 года в катастрофе Су-27 во время показательного выступления на авиасалоне в Сальгареда в Италии.
* Александр Владимирович Щукин погиб 18 августа 1988 года в испытательном полёте на спортивном самолёте Су-26М.

Прикрепленное изображение

Набор 1982—1985

В этот период наиболее интенсивной подготовки по проекту «Буран» кандидатами в отряд космонавтов-испытателей ЛИИ им. Громова были зачислены:

25 апреля 1983 года

* Султанов, Урал Назибович
* Толбоев, Магомед Омарович

12 июня 1984 года

* Заболотский, Виктор Васильевич

2 января 1986 года

* Тресвятский, Сергей Николаевич
* Шеффер, Юрий Петрович

5 июня 1987 года решением Межведомственной квалификационной комиссии (МВКК) всем им была присвоена квалификация «космонавт-испытатель».

Набор 1988

В 1988 году на медицинское обследование был направлен летчик-испытатель ЛИИ Ю. В. Приходько.

22 марта 1989 года он был назначен кандидатом в отряд космонавтов. В 1989 году он приступил к общекосмической подготовке (ОКП) в ЦПК им. Ю. А. Гагарина, а после её окончания в 1990 году был назначен на должность космонавта-испытателя ЛИИ.

Роспуск отряда космонавтов

В 1995 году Государственная межведомственная комиссия (ГМВК) рекомендовала ЛИИ рассмотреть целесообразность сохранения специального отряда космонавтов, в котором на тот момент оставалось пять человек, но руководство ЛИИ и члены отряда сохраняли надежду на продолжение работы.

Официально Отряд космонавтов ЛИИ прекратил своё существование в 2002 году, надолго пережив официально закрытую в 1993 году программу «Буран». Из всех отобранных и прошедших подготовку космонавтов отряда в космосе были лишь двое — Игорь Волк и Анатолий Левченко.

Прикрепленное изображение

После приземления летавший корабль был законсервирован и оставлен в монтажно-испытательном корпусе МИК 112 на космодроме Байконур.
После закрытия в 1993 году программы «Буран» НПО «Молния» демонстрировало макет БТС-002 на аэрошоу Международного авиационно-космического салона. В 1999 году его передали в лизинг австралийской фирме для показа на Олимпийских играх в Сиднее, а затем — сингапурской фирме, которая отвезла его в Бахрейн, где его случайно обнаружили немецкие киносъёмщики.
Сейчас его приобрел музей техники в Шпайере (Германия). 2 апреля 2008 года «Буран» прибыл в порт Роттердам.

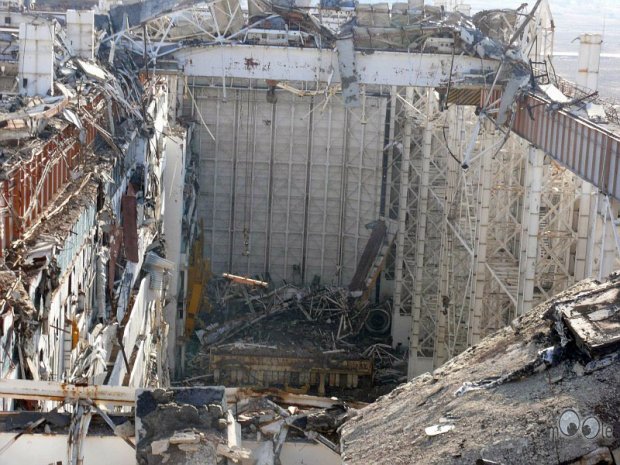

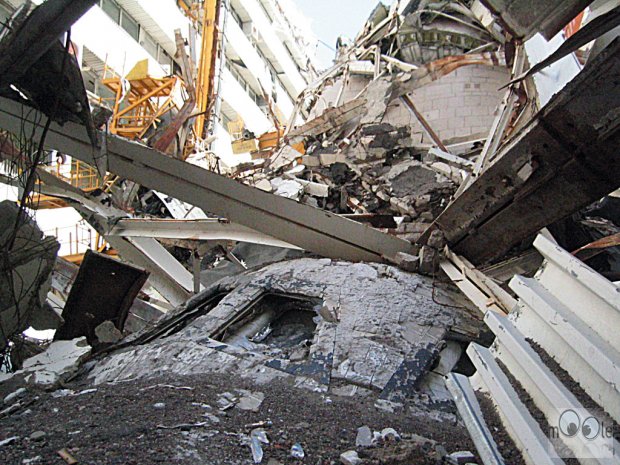

Экземпляр «Бурана», летавший в космос, был разрушен в Казахстане в том же корпусе (карта), где провёл почти полтора десятка лет, в результате обрушения крыши МИКа весной 2002 года.
Один из «Буранов» (изделие 011) в 1993 году был передан в лизинг обществу «Космос-Земля» (президент космонавт Герман Титов). Он установлен на Пушкинской набережной Москвы-реки в Центральном парке культуры и отдыха г. Москва и по настояшее время в нём организован научно-познавательный аттракцион.

Прикрепленное изображение

Прикрепленное изображение

Взято тут

Официальный сайт www.buran.ru


--------------------
Бессменный председатель "общества по борьбе с трезвостью" - Егорыч!

Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
~=LfD=~
сообщение 4.2.2011, 2:08
Сообщение #2


Планирующий технический маньяк
*******

Группа:
Администраторы
Сообщений: 2028
Регистрация: 27.4.2010
Из: Москва, Псков
Вне форума


Репутация:   114


Жалко его... Туда очень много труда вложено было. У нас много преподавателей его системой управления занималась... Но его запуск был подвигом, а это не есть хорошо для такой системы. Запуск должен быть прост и дешев... И все равно жалко sad.gif


--------------------
ниграматнасть шо ты делаиш ахахах прикроти!

Мальчик с двойкой по русскому языку увидел Париж и умерел!
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Titus
сообщение 4.2.2011, 2:17
Сообщение #3


Don Amadeus
*******

Группа:
Главные администраторы
Сообщений: 29605
Регистрация: 19.2.2009
Из: Russia, Sevastopol
Вне форума
Авто: Lancer IX-1.6 MT Turbo, Honda Accord IX-2.4 AT Executive.

Репутация:   458


Эх.. smile.gif
Под Симферополем, над трассой Симферополь-Евпатория есть резервная взлётно-посадочная полоса именно под Буран.. Там два тоннеля на дороге - вот это именно оно.. smile.gif
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
temych
сообщение 4.2.2011, 14:26
Сообщение #4


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 1934
Регистрация: 3.4.2010
Из: Москвы
Вне форума


Репутация:   58


Звездные войны: СССР

Авиационно-космическая система «Спираль» — система, состоящая из орбитального самолёта, который должен был выводиться в космос гиперзвуковым самолётом-разгонщиком, а затем ракетной ступенью на орбиту. Проект «Спираль» был ответом на программу создания США космического перехватчика-разведчика-бомбардировщика X-20 «Dyna Soar».



О проекте "Спираль" пока написано не так уж и много. Это был один из самых закрытых проектов в бывшем Советском Союзе, но и один из самых интересных. Он был фантастичен по конструкторской смелости и дальновидности. А если бы его удалось осуществить в те далекие годы, то возможно что развитие космонавтики пошло по совершенно другим рельсам, чем это происходит теперь.
Проект "Спираль" появился из соревнования двух конструкторских бюро: КБ П.О.Сухого и А.И.Микояна. Оба КБ предложили сходные аэрокосмические системы, а Сухой, к тому же, имел проект тяжелого бомбардировщика Т-4, который предполагалось использовать в качестве носителя. Но, в конце концов, соревнование закончилось в пользу Микояна. Так появился проект "Спираль".
Официально создание воздушно-космической системы "Спираль" ("тема 50", позднее - 105-205), было поручено ОКБ А.И.Микояна Приказом МАП от 30 июля 1965 г. Цифра "50" символизировала приближающуюся 50-ю годовщину Великого Октября, когда должны были состояться первые дозвуковые испытания. В конце 1965 г. вышло постановление ЦК КПСС и СМ СССР о создании Воздушно - орбитальной системы (ВОС) - Экспериментального комплекса пилотируемого орбитального самолета "Спираль".



В соответствиями с требованиями заказчика конструкторам поручалась разработка ВКС, состоящей из гиперзвукового самолета-разгонщика (ГСР) и орбитального самолета (ОС) с ракетным ускорителем. Старт системы - горизонтальный, с использованием разгонной тележки. После набора скорости и высоты с помощью двигателей ГСР происходило отделение ОС и набор скорости с помощью ракетных двигателей двухступенчатого ускорителя. Боевой пилотируемый одноместный ОС многоразового применения предусматривал использование в вариантах разведчика, перехватчика или ударного самолета с ракетой класса "Орбита - Земля" и мог применяться для инспекции космических объектов. Диапазон опорных орбит составлял 130-150 км высоты и 45-135о наклонения, задачаполёта должна была выполняться в течение 2-3 витков. Маневренные возможности ОС с использованием бортовой ракетной двигательной установки должны обеспечивать изменение наклонения орбиты на 17о (ударный самолет с ракетой на борту - 7о) или изменение наклона орбиты на 12о с подъемом на высоту до 1000 км. После выполнения орбитальногополёта ОС должен входить в атмосферу с большим углом атаки (45-65о), управление предусматривалось изменением крена при постоянном угле атаки. На траектории планирующего спуска в атмосфере задавалась способность совершения аэродинамического маневра по дальности 4000...6000 км с боковым отклонением + 1100...1500 км. В район посадки ОС выводится с выбором вектора скорости вдоль оси взлетно - посадочной полосы, что достигается выбором программы изменения крена, и совершает посадку с применением турбореактивного двигателя на грунтовой аэродром II класса со скоростью посадки 250 км/ч.



Самолёт-разгонщик

Мощный воздушный корабль-разгонщик (вес 52 т, длина 38 м, размах 16,5 м) должен был разгоняться до шестикратной скорости звука (М=6), затем с его «спины» на высоте 28—30 км должен был стартовать 10-тонный пилотируемый орбитальный самолёт длиной 8 м и размахом 7,4 м.
«Самолёт-разгонщик до 6 махов предполагалось возможным использовать и как пассажирский самолёт, что, безусловно, было рационально: его высокие скоростные характеристики позволили бы поднять скорости гражданской авиации».
Самолёт-разгонщик был первым проектом гиперзвукового летательного аппарата с воздушно-реактивными двигателями. На 40-м конгрессе Международной авиационной федерации (FAI), проходившей в 1989 году в Малаге (Испания) представители американского Национального управления по аэронавтике и исследованию космического пространства (NASA) дали самолёту-разгонщику высокую оценку, отметив, что он «проектировался в соответствии с современными требованиями».


Модель самолёта-разгонщика проекта «Спираль»

Орбитальный самолёт

Орбитальный самолёт представлял собой летательный аппарат со стреловидными крыльями, имеющими отклоняющиеся вверх консоли для изменения поперечного угла атаки. При спуске с орбиты самолёт самобалансировался на разных участках траектории. Фюзеляж был выполнен по схеме несущего корпуса с сильно затупленной оперённой треугольной формой в плане, из-за чего получил прозвище «Лапоть».
Теплозащита была выполнена с применением плакированных пластин, то есть покрытого методом горячей прокатки поверхности материала слоем металла. В данном случае был ниобиевый сплав с покрытием на основе дисилицида молибдена. Температура поверхности носовой части фюзеляжа на разных стадиях спуска с орбиты могла достигать 1600 °C.
Двигательная установка состояла из жидкостного ракетного двигателя (ЖРД) орбитального маневрирования, двух аварийных тормозных ЖРД с вытеснительной системой подачи компонентов топлива на сжатом гелии, блока ориентации, состоящего из 6 двигателей грубой ориентации и 10 двигателей точной ориентации; турбореактивный двигатель для полёта на дозвуковых скоростях и посадке, работающий на керосине.
На дозвуковом аналоге орбитального самолёта (МиГ-105.11) проводили испытания лётчики Пётр Остапенко, Игорь Волк, Валерий Меницкий, Александр Федотов. На МиГ-105.11 стартовал из-под фюзеляжа тяжёлого бомбардировщика Ту-95К[4] Авиард Фастовец, окончательный этап испытаний аналога проводил Василий Урядов.
Для спасения пилота в случае аварии орбитального самолёта предусматривалась отделяемая кабина в виде капсулы с собственными пороховыми двигателями для отстрела от самолёта на всех этапах его движения от старта до посадки, а также с управляющими двигателями для входа в плотные слои атмосферы.

Были разработаны проекты орбитальных самолётов:
  • фото- и радиоразведчики;
  • для поражения авианосцев, имеющие ракеты с ядерной боевой частью и системой наведения со спутника;
  • перехватчики космических целей в двух вариантах. Первый вариант для фотографирования и передачи фотографий по каналам связи, второй — для поражения цели


МиГ-105.11 — дозвуковой аналог боевого орбитального самолёта проекта «Спираль» в авиамузее в Монино (Московская область)

Космонавты проекта

Для подготовки пилотов орбитального самолёта в 1966 году в Центре подготовки космонавтов была сформирована группа, в которую вошли члены отряда космонавтов, имевшие достаточную лётную подготовку. Первоначальный состав группы:
  • Г. С. Титов, уже побывавший в космосе
  • А. П. Куклин
  • В. Г. Лазарев
  • А. В. Филипченко
После реорганизации в 1969 Центра подготовки космонавтов был создан 4-й отдел 1-го управления ЦПК, начальником которого был назначен Г. С. Титов. В отдел были набраны молодые лётчики, проходившие космическую подготовку:
  • Л. Д. Кизим (подготовка в 1969—1973)
  • А. Н. Березовой (1972—1974)
  • А. И. Дедков (1972—1974)
  • В. А. Джанибеков (июль — декабрь 1972)
  • В. С. Козельский (август 1969 — октябрь 1971)
  • В. А. Ляхов (1969—1973)
  • Ю. В. Малышев (1969—1973)
  • А. Я. Петрушенко (1970—1973)
  • Ю. В. Романенко (1972)
7 Января 1971 года в связи с уходом Г. С. Титова из отряда космонавтов начальником отдела был назначен А. В. Филипченко, а 11 апреля 1973 — инструктор-космонавт-испытатель Л. В. Воробьев. В 1973 отдел был расформирован в связи с прекращением работ по проекту.



Итоги проекта

В ходе разработок был создан сначала проект 50-11 «Спираль» самолёта-аналога, затем «ЭПОС» (Экспериментальный пилотируемый орбитальный самолёт) Миг-105.11, для демонстрации реализуемости проекта, однако министр обороны А. А. Гречко не дал разрешения на запуск почти готового корабля в космос, начертав по разным источникам резолюцию «Фантазиями мы заниматься не будем» или «Это — фантастика. Нужно заниматься реальным делом».
За 15 лет до американской программы шаттла в рамках проекта «Спираль» велись разработки жаростойких теплозащитных материалов «типа пенокерамика», что отражено в документе 1966 года. Это произошло за 16 лет до первого испытания советских кварцевых плиток на БОРе-4, до полёта «Бурана» оставалось ещё 22 года.
Космический аппарат БОР-4 (в рамках проекта «Буран») представлял собой беспилотный экспериментальный аппарат, являющийся уменьшенной копией орбитального самолёта «Спираль» в масштабе 1:2. БОР-4 был моделью-аналогом боевого орбитального самолёта «Спираль», на котором отрабатывалась теплозащита для «Бурана». Технические решения, полученные в ходе разработок жидкостных ракетных двигателей специалистами ОКБ Завода Климова, также были использованы при строительстве «Бурана».
«На базе БОРа-4 разрабатывались маневрирующие боевые блоки космического базирования, основной задачей которых была бомбардировка Америки из космоса с минимальным подлётным временем до целей (5…7 минут)». Лукашевич В. П., финансовый директор ОАО «Международный консорциум Многоцелевые авиационно-космические системы».
Работы по созданию, прерванные в 1969 году, были возобновлены в 1974 году. В 1976—1978 годах было проведено 8 испытательных полётов, во время которых аппарат ни разу не летал в космос. Работы над «Спиралью» были окончательно прерваны после начала разработки более современного и казавшегося более перспективным проекта «Энергия-Буран». Основные специалисты, ранее работавшие по проекту «Спираль», были переведены из ОКБ А. И. Микояна и ОКБ «Радуга» приказом министра авиационной промышленности в НПО «Молния». В данное время аналог боевого орбитального самолёта можно видеть в Центральном музее Военно-воздушных сил РФ в Монино.







взято kapyar.ru, wikipedia.org и testpilot.ru

больше и подробнее можно почитать на сайте buran.ru, вверху страницы имеются ссылки, особенно рекомендую Орбитальный самолет


--------------------
"Adding power makes you faster on the straights. Subtracting weight makes you faster everywhere" © Colin Chapman

- продана
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
temych
сообщение 4.2.2011, 14:30
Сообщение #5


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 1934
Регистрация: 3.4.2010
Из: Москвы
Вне форума


Репутация:   58



Ударный орбитальный самолет


Дневной фоторазведчик


Радиолокационный разведчик


Космический истребитель-перехватчик

взято buran.ru


--------------------
"Adding power makes you faster on the straights. Subtracting weight makes you faster everywhere" © Colin Chapman

- продана
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Engender
сообщение 4.2.2011, 14:39
Сообщение #6


Музыкальный JDM маньяк
*******

Группа:
Главные администраторы
Сообщений: 4432
Регистрация: 10.7.2009
Из: Москва
Вне форума


Репутация:   189


Блин, Темыч - опередил... Не успел я про спираль написать wink.gif


--------------------
Бессменный председатель "общества по борьбе с трезвостью" - Егорыч!

Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
temych
сообщение 4.2.2011, 14:40
Сообщение #7


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 1934
Регистрация: 3.4.2010
Из: Москвы
Вне форума


Репутация:   58


не переживай, я про космас давно собирался, про спираль как раз, но ты меня опередил smile.gif
напиши про X-20 «Dyna Soar»


--------------------
"Adding power makes you faster on the straights. Subtracting weight makes you faster everywhere" © Colin Chapman

- продана
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Engender
сообщение 4.2.2011, 14:41
Сообщение #8


Музыкальный JDM маньяк
*******

Группа:
Главные администраторы
Сообщений: 4432
Регистрация: 10.7.2009
Из: Москва
Вне форума


Репутация:   189


Да не , все нормально - мне читать твои посты очень интересно drinks.gif


--------------------
Бессменный председатель "общества по борьбе с трезвостью" - Егорыч!

Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
temych
сообщение 4.2.2011, 14:45
Сообщение #9


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 1934
Регистрация: 3.4.2010
Из: Москвы
Вне форума


Репутация:   58


Егор drinks.gif
если про Х-20 писать не будешь, то за мной вторая часть звездных войн
Star Wars: USA


--------------------
"Adding power makes you faster on the straights. Subtracting weight makes you faster everywhere" © Colin Chapman

- продана
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Engender
сообщение 4.2.2011, 14:48
Сообщение #10


Музыкальный JDM маньяк
*******

Группа:
Главные администраторы
Сообщений: 4432
Регистрация: 10.7.2009
Из: Москва
Вне форума


Репутация:   189


Давай, почитаю. У меня есть в кармане еще один интересный проект wink.gif


--------------------
Бессменный председатель "общества по борьбе с трезвостью" - Егорыч!

Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
temych
сообщение 4.2.2011, 15:52
Сообщение #11


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 1934
Регистрация: 3.4.2010
Из: Москвы
Вне форума


Репутация:   58


Star Wars: USA

X-20 Dyna-Soar (от Dynamic Soaring - Разгон и Планирование) — программа создания пилотируемого космического перехватчика-разведчика-бомбардировщика X-20. Её разработка велась в США с 24 октября 1957 по 10 декабря 1963.
4 октября 1957 г. Советский Союз вывел на орбиту первый искусственный спутник Земли «Спутник-1». Западные правительства были в глубоком шоке, и меньше чем через неделю ВВС США объединили проекты Brass Bell, RoBo и HYWARDS в единую программу разработки, насчитывающую три стадии — атмосферные тесты, суборбитальные запуски и орбитальные полёты и названную Dyna-Soar. За основу разработки была взята концепция орбитального бомбардировщика Эйгена Зенгера. Заказчик программы — ВВС США. Разработчик — Boeing.



Общее описание и схемы полёта

Аппарат был выполнен по аэродинамической схеме орбитального самолета и являлся многоразовым. Выведение Х-20 на орбиту предполагалось различными модификациями ракеты-носителя «Титан». Разрабатывались различные модификации аппарата — орбитальный бомбардировщик, фоторазведчик, существовал вариант для инспекции и перехвата спутников противника на орбите. В зависимости от варианта исполнения, используемой ракеты-носителя и задачи миссии профиль полёта мог быть следующим:

1.Низкоорбитальный одновитковый полёт по схеме «разгон—планирование (англ. boost-glide)». В этом случае аппарат, выйдя на очень низкую орбиту Земли (высота порядка 160 км) со скоростью чуть ниже первой космической-порядка 7.35 км/с., затем совершал бы неглубокий «нырок» в атмосферу (до высоты порядка 60—70 км, минимальная около 45), в нижней точке которого производил бомбометание по наземной цели или фоторазведку; затем, обладая достаточным аэродинамическим качеством и подъемной силой, снова выходил в космос (потеряв часть скорости за счёт аэродинамического торможения) на меньшую высоту; пролетев некоторое расстояние в космическом пространстве, снова совершал погружение в атмосферу и так далее, по траектории с затухающей амплитудой, вплоть до обычной самолетной посадки на аэродроме (посадочный пробег — около 900 м.). Дальность такого полёта была в пределах одного витка вокруг Земли. Тормозная двигательная установка и маршевый двигатель в этом варианте отсутствовали.


X-20 при входе в атмосферу (рисунок)

2.Орбитальный многовитковый полёт на любое число витков, необходимое для выполнения задачи перехвата спутников противника, их инспекции или уничтожения. В этом случае Х-20 (модификация Х-20А) выводился бы на орбиту с первой космической скоростью, был дооснащён разгонным блоком с ЖРД (третья ступень ракеты «Титан-3», Martin Trans-Stage) для выполнения орбитальных маневров в широком диапазоне высот и выдачи тормозного импульса на спуск. На орбите аппарат оставлся состыкованным с третьей ступенью носителя, что давало ему чрезвычайно широкие энергетические возможности для орбитального маневрирования — запас топлива в ступени после выхода на орбиту был порядка шести тонн, позволяя изменение характеристической скорости (дельта V) порядка 2 км/сек. При этом продолжительность автономного орбитального полёта могла составлять несколько суток. Предполагалась установка систем радарного/оптического обнаружения цели и бортового вооружения. Существенно, что в ходе погружения в атмосферу аппарат мог совершить боковой аэродинамический маневр, изменяя таким образом наклонение орбиты, после чего двигатели снова разгоняли его, выводя на орбиту. Этот маневр, называемый «синергическим», позволял изменить наклонение орбиты на 20.3 градуса против 15.8 градусов для чисто ракетного маневра, что давало немалые преимущества для военных миссий, делая траекторию аппарата труднопредсказуемой (в отличие от спутников) и давая возможность зайти на цель с различных курсов.


Прототип Х-20, макет

Конструкция Х-20

Компоновка аппарата содержала ряд интересных технических решений. Конструкция аппарата была выполнена по «горячей схеме» с радиационным охлаждением (сброс тепла излучением) — из чрезвычайно тугоплавких металлов и сплавов (молибден, цирконий, сплав рений-ниобий Rene 41), без использования абляционных или теплопоглощающих керамических покрытий (в отличие от плиток теплозащиты «Спейс Шаттла»), остекление пилотской кабины было закрыто сбрасываемым после прохождения плотных слоёв атмосферы щитком. Этот щиток закрывал остекление и вид вперед в течение выведения в космос и всех орбитальных операций: для обзора пилот использовал боковые иллюминаторы. Для управления аппаратом на заатмосферном участке траектории использовались двигатели системы ориентации, в атмосфере — аэродинамические поверхности, подобные самолетным. Органы управления в пилотской кабине — боковая ручка (крен-тангаж) и педали (рысканье). В кабине было установлено катапультируемое через верхний люк кресло для спасения пилота на дозвуковых скоростях полёта — менее 1 000 км/ч. Управление аппаратом на всех участках полёта (включая и довыведение на орбиту ступенью TranStage с контролем работы двигателя) осуществлялось вручную пилотом, автоматическое управление отсутствовало. В качестве посадочного шасси из-за высоких температурных нагрузок использовались разработанные фирмой Goodyear полозья с гибкими металлическими щётками.


Варианты стартовой компоновки Х-20

Ход разработок и закрытие проекта

Было изготовлено несколько массогабаритных макетов аппарата и проведены широкие научно-технические исследования. О масштабе проекта говорит то, что был набран отряд пилотов-астронавтов по программе Х-20 (7 человек, в него входил и Нил Армстронг, позднее командир «Аполлон-11» и первый человек ступивший на Луну). Проведено более восьми тысяч часов тренировок на тренажерах и самолете-аналоге Х-20. Первый пилотируемый полёт корабля Dynasoar-3 на один виток предполагался в июле 1966 г, пилот — Jim Wood, первый многовитковый полёт — в 1969. Изучалась возможность стыковки Х-20 с будущей военной орбитальной станцией MOL.
Однако вследствие различных причин — как объективных технического и инженерного, так и сугубо внутренних, военно-политического и финансового характера (в частности, изменение приоритетов в пилотируемой программе НАСА и ВВС, к ведению которого относился проект), программа была свёрнута. Свою негативную роль в судьбе проекта сыграл и тогдашний государственный секретарь по вопросам национальной безопасности США Роберт Макнамара, фактически лично закрывший программу в декабре 1963. Выбор дальнейшего развития космонавтики был сделан в пользу программ Джемини и MOL. К концу 1963 года на программу Х-20 было потрачено 410 млн.долларов США.



Технические характеристики Х-20 (без ступени TransStage):
  • Длина — 10,77 м.
  • Размах крыльев — 6,35 м.
  • Максимальный взлётный вес — 5,165 тонн.
  • Полезная нагрузка — 450 кг.
  • Объём кабины — 3,50 кубических метров.
  • Экипаж — 1 человек (в перспективе — до четырёх).


взято wikipedia.org и testpilot.ru

более подробно об американском космическом самолете можно почитать на сайте testpilot.ru


--------------------
"Adding power makes you faster on the straights. Subtracting weight makes you faster everywhere" © Colin Chapman

- продана
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Titus
сообщение 4.2.2011, 15:56
Сообщение #12


Don Amadeus
*******

Группа:
Главные администраторы
Сообщений: 29605
Регистрация: 19.2.2009
Из: Russia, Sevastopol
Вне форума
Авто: Lancer IX-1.6 MT Turbo, Honda Accord IX-2.4 AT Executive.

Репутация:   458


Просто супер smile.gif
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Yuriy_R
сообщение 4.2.2011, 17:04
Сообщение #13


*****
*******

Группа:
Администраторы
Сообщений: 2152
Регистрация: 26.7.2009
Из: Славный град Тобольск
Вне форума


Репутация:   53


Космос - моя слабость. За Буран реально обидно sad.gif Аж сердце кровью обливается...


--------------------
Ничто не ценится так дорого, и не обходится так дешево, как вежливость :)

ДРАЙВ - http://www.drive2.ru/r/mitsubishi/4035225266124052748/

Lancer 1.6AT Silver '03 Enkei, Momo, обвес EGR, Multitronics RIF-500.
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Vetalь
сообщение 29.7.2011, 18:34
Сообщение #14


Космический технический маньяк
*******

Группа:
Почетные ветераны
Сообщений: 1254
Регистрация: 19.2.2009
Из: г. Мирный космодром ПЛЕСЕЦК 29rus
Вне форума


Репутация:   35


Очень интересная тема, читал всё вышесказанное в книгах, и про Спираль - именуемый в народе "лапоть" и прочее.

Юра, а сегодня за державу обидно во всём, и Буран даже в своё время не был исключением. На его постройку шло 3% ВВП СССР, а это не мало, я уж молчу что почти сделанную "СПИРАЛЬ" кинули в топку и Буран стали делать почти с нуля

Спама по себе связка ЭНЕРГИЯ-БУРАН по ТТХ крута, но даже такой огромной стране как СССР она была нужна только чтобы показать Америке Кузькину мать, не более. Таких тяжёлых аппарратов, под 100 тонн, у нас не было и никогда уже не будет, а полёты на Буране экономически не оправданны, СОЮЗ не плохо с этим справляется, а стоит дешевле.

Дальше больше, эта связка относится к свертяжёлому классу ракет-носителей, к тяжёлым на сегодня относят только ПРОТОН, но - военной нагрузки на него нет, то есть он возит грузы на МКС, возит комеррцию, а также изредка выводит ГЛОНАССы

реально полезен на сегодня лёгкий и средний класс, ВСЁ - остальное увы стране не нужно, а стоит огроменных денег, которые нонче считать умеют все


--------------------
Красный седан, 1,6 на ручке, был......
Белый ФОРЬ 2,5 на меху, есть и я им доволен
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Titus
сообщение 5.8.2011, 22:50
Сообщение #15


Don Amadeus
*******

Группа:
Главные администраторы
Сообщений: 29605
Регистрация: 19.2.2009
Из: Russia, Sevastopol
Вне форума
Авто: Lancer IX-1.6 MT Turbo, Honda Accord IX-2.4 AT Executive.

Репутация:   458


Красота smile.gif
Кстати, не помню, писал ли тут - но, в Крыму есть два тоннеля (трасса Симферополь-Евпатория) - это как раз проект резервных взлетно-посадочных полос для Бурана (полосы - сверху тоннелей).. smile.gif
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post

Fast ReplyReply to this topicStart new topic
2 чел. читают эту тему (гостей: 2, скрытых пользователей: 0)
Пользователей: 0
