Reply to this topicStart new topic
> Fender Roller, Машинка для раскатки арок своими руками
zalik
сообщение 21.12.2014, 18:58
Сообщение #21


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 1982
Регистрация: 17.4.2012
Из: Белград
Вне форума


Репутация:   80


Цитата(malyar @ 21.12.2014, 18:13) *
Цитата(zalik_74 @ 18.12.2014, 22:12) *
Просто я домой прилетел, отпуск так сказать.
Плазморезка, токарка, слесарка, все вернется...только в начале февраля 15 года.
зы. Замастырим однозначно!)

какие размеры профиля брать не думал еще? один из них можно 40х40, а вот второй должен быть чуть меньше, чтобы войти во внутрь (его скорее всего придеся на станке согнуть и обварить) или можно на оборот - внутренний 40х40, а второй изготовить в ручную. Какую длинну использовать? вот еще с чем вопрос возникает.

Думаю, пока чисто визуально, если сравнивать по чертежу проставки и общей схеме, то правильней использовать профиль 50 и 40мм, с толщиной стенки 2-3мм
По длинне пока что даже не заморачивался wink.gif
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
AKStyle
сообщение 23.12.2015, 18:04
Сообщение #22


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 5242
Регистрация: 26.7.2010
Из: МО, Белоозерский - Томск
Вне форума
Авто: Lancer IX 1.8T MT

Репутация:   134

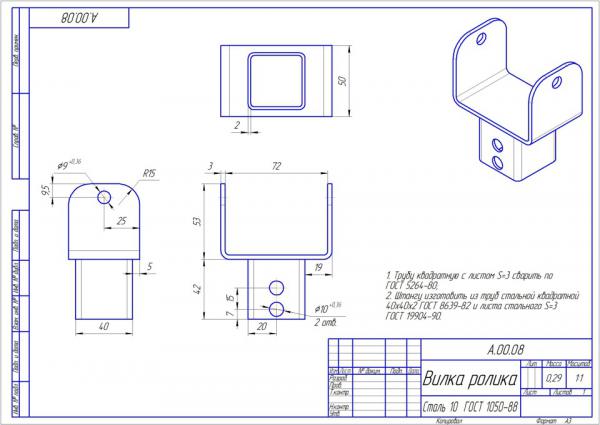

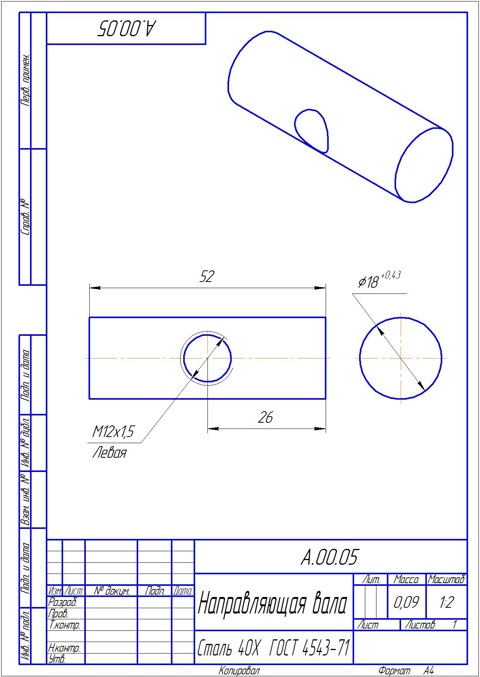

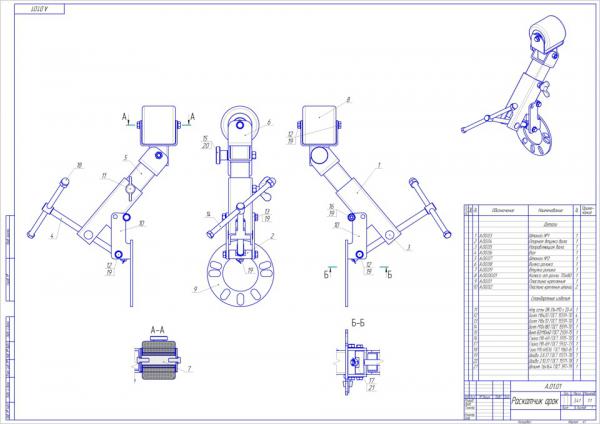

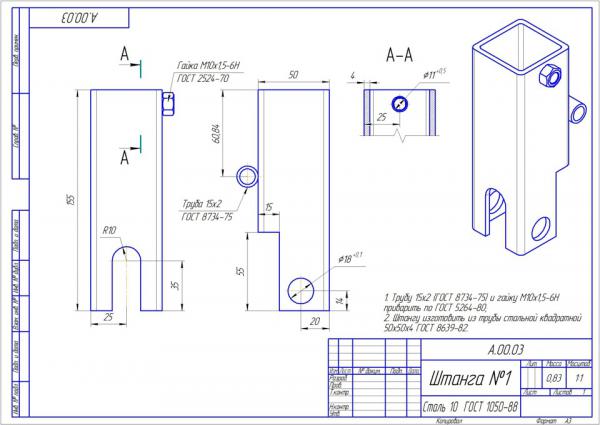

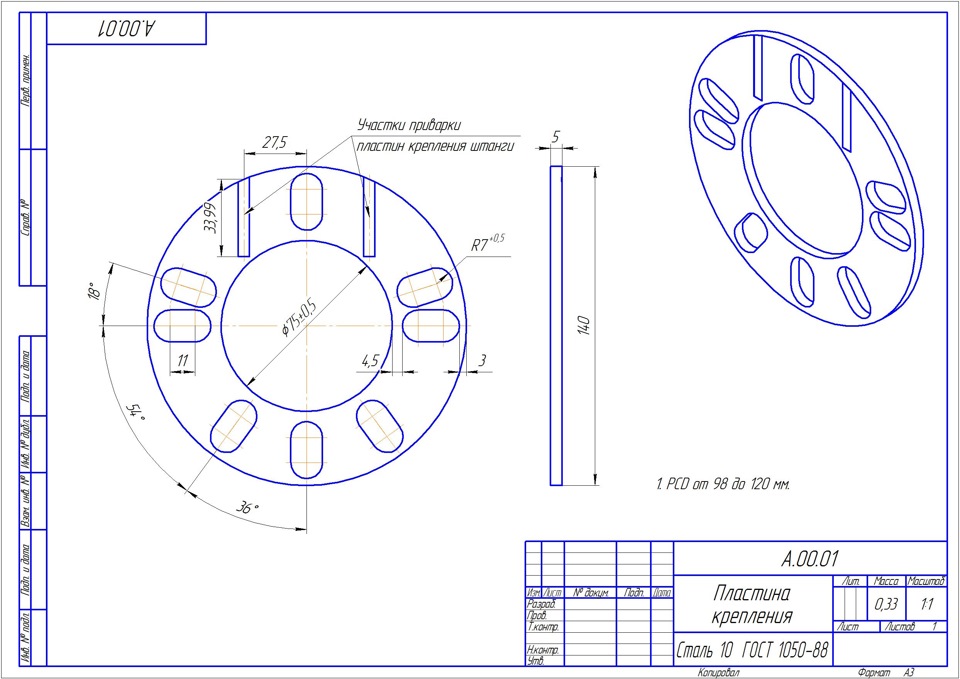

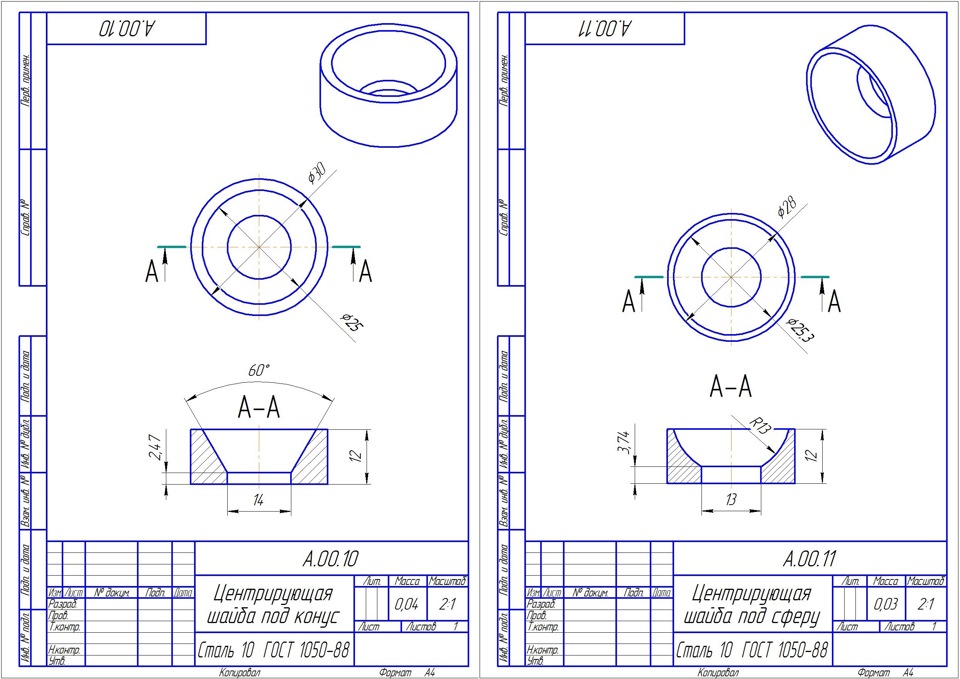

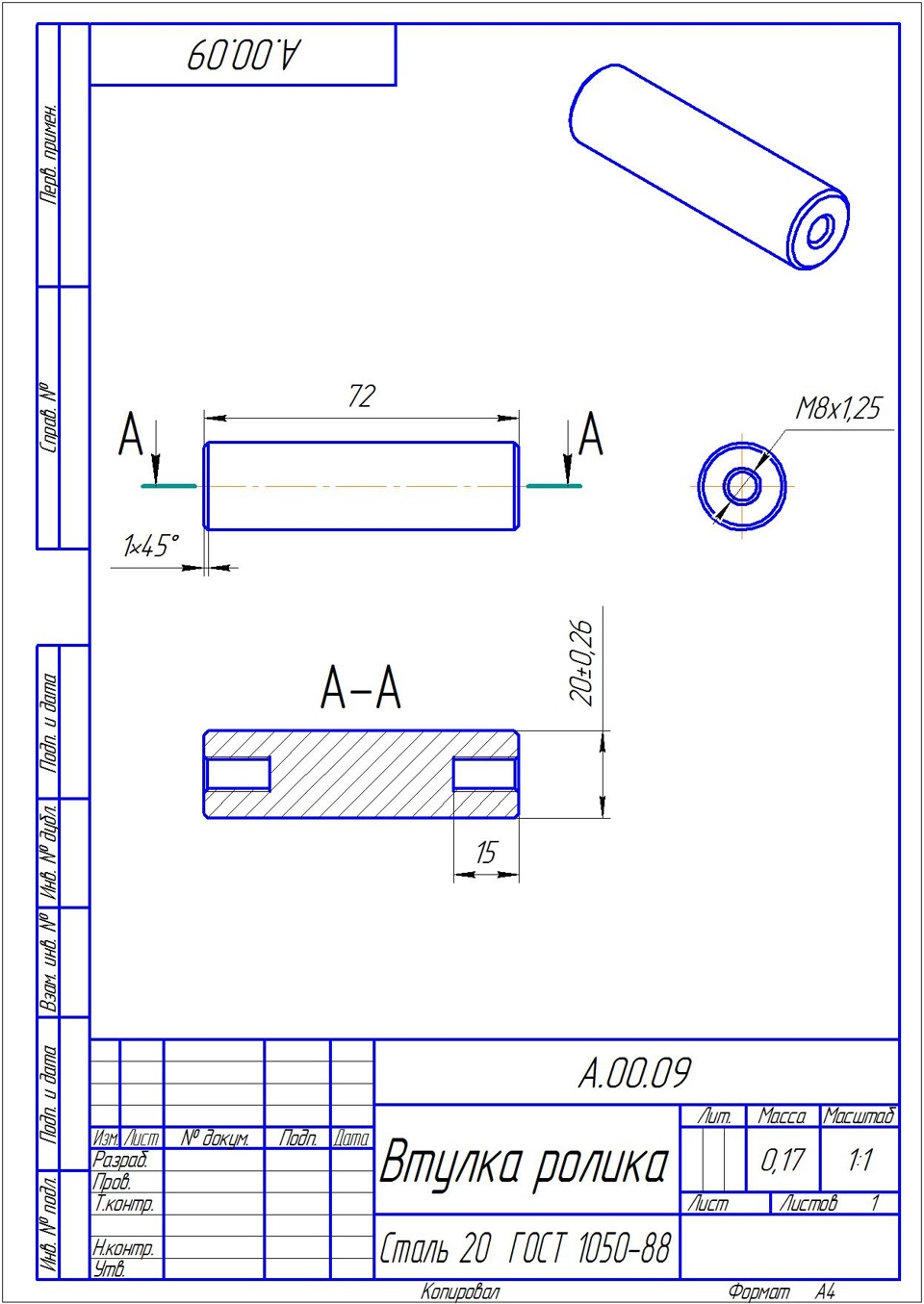

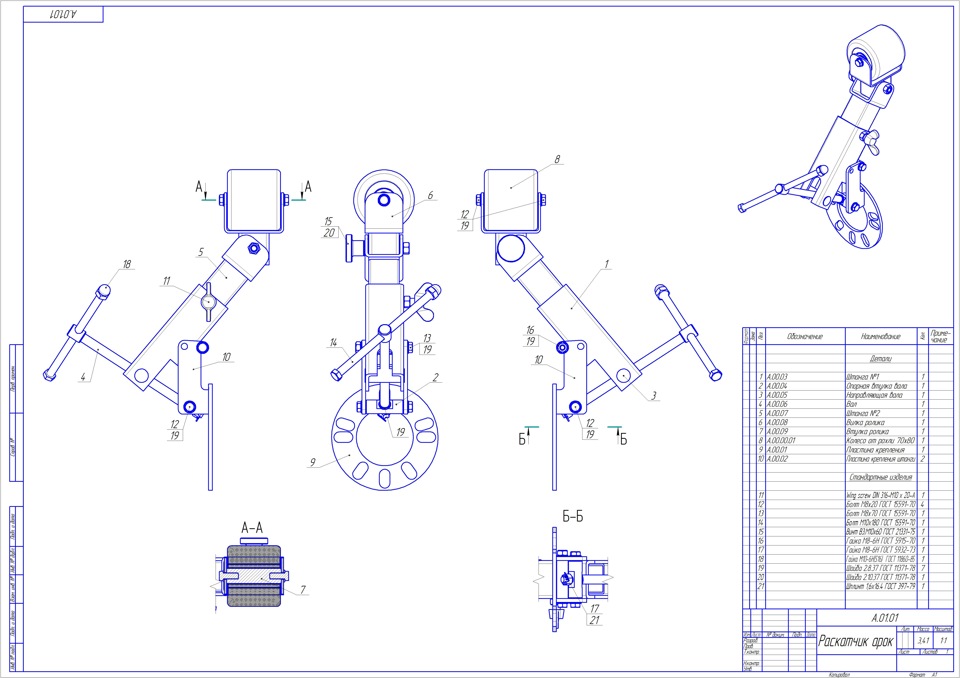

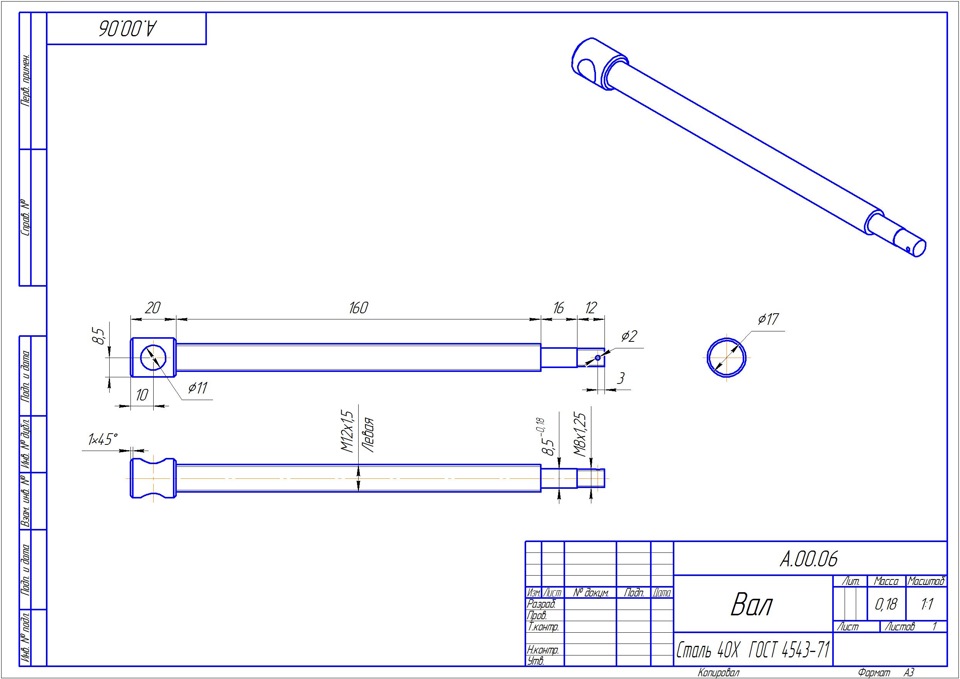

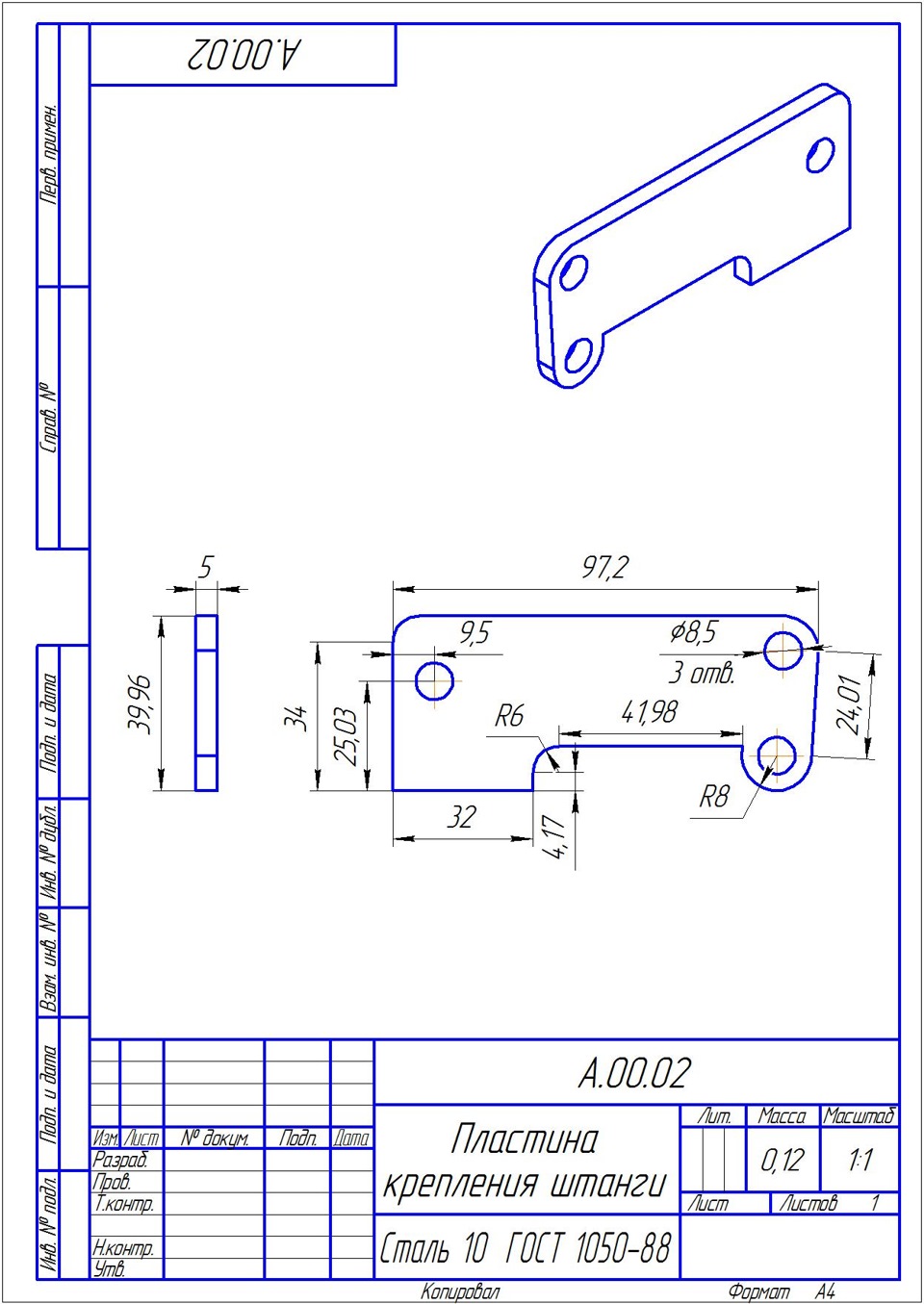

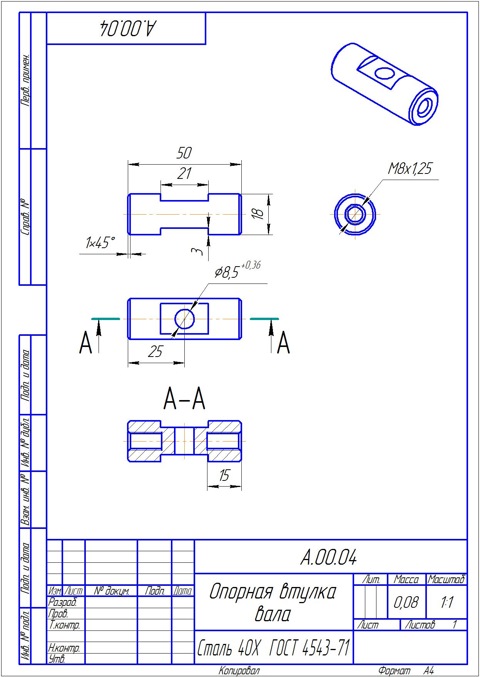

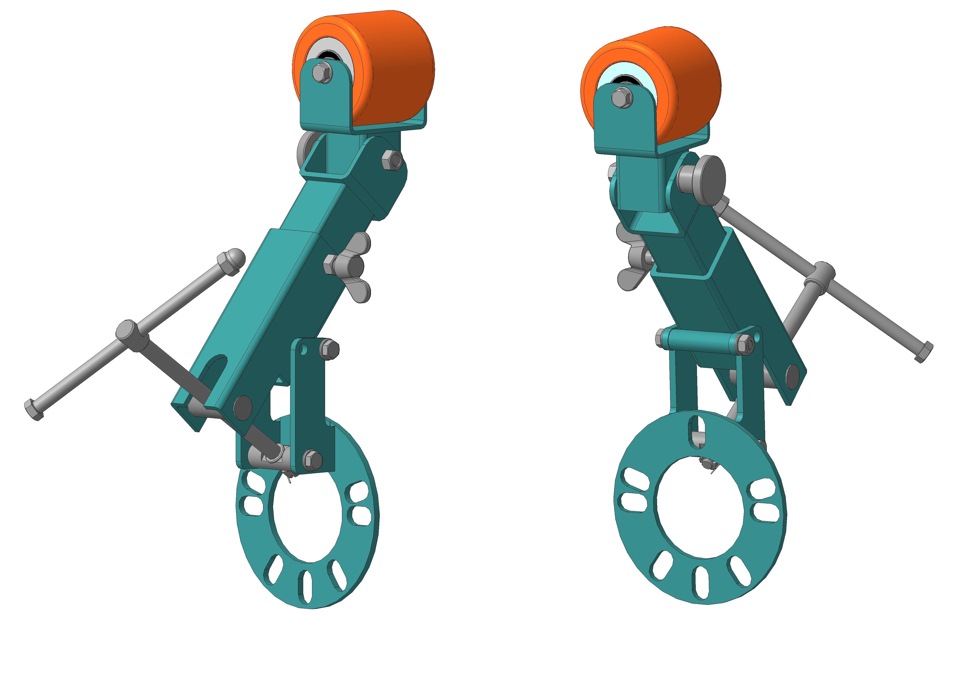

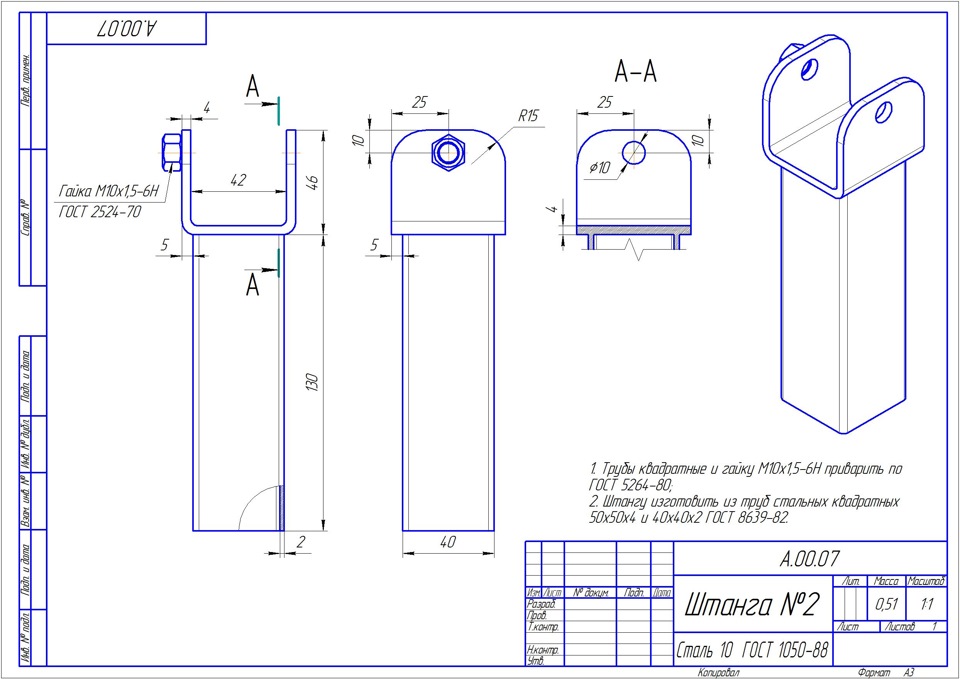

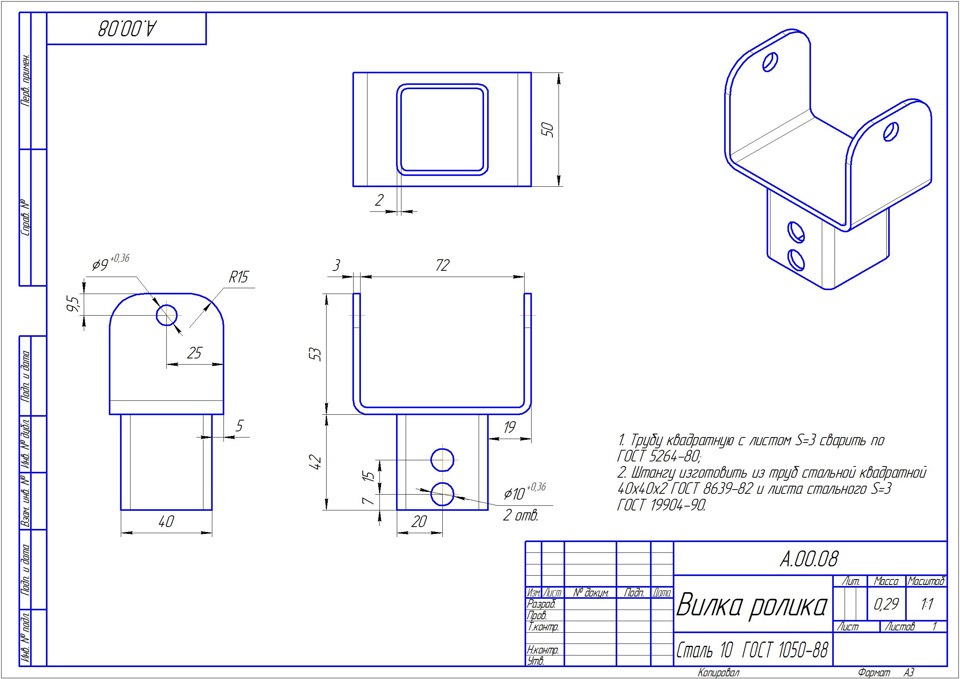

Наткнулся тут случайно на чертежи раскатчика на Д2. Может кому пригодится smile.gif

Прикрепленное изображение

Прикрепленное изображение

Прикрепленное изображение

Прикрепленное изображение


Прикрепленное изображение

Прикрепленное изображение

Прикрепленное изображение

Прикрепленное изображение


Прикрепленное изображение

Прикрепленное изображение

Прикрепленное изображение

Прикрепленное изображение


Чертежи архивом:
Прикрепленный файл  Раскатчик_арок_2.zip ( 5,43 мегабайт ) Кол-во скачиваний: 304


--------------------
Я на DRIVE2.RU

Делай все хорошо, хреново сделать всегда успеешь!

Хочешь рассмешить Бога - расскажи ему о своих планах!

Отсутствие завышенных надежд избавляет от горечи разочарований!
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
zalik
сообщение 23.12.2015, 18:13
Сообщение #23


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 1982
Регистрация: 17.4.2012
Из: Белград
Вне форума


Репутация:   80


О, спасибо, Лёха!
Кстати совсем подзабыл про эту тему smile.gif
Купил его ещё год назад, урвал в Германии по адекватному ценнику и курсу рубля.
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
tryval
сообщение 15.9.2016, 17:46
Сообщение #24


Супер Технический Маньяк
*****

Группа:
Технический Маньяк
Сообщений: 878
Регистрация: 2.6.2012
Из: Донбасс.Красный Луч
Вне форума
Авто: lancerX

Репутация:   91


Раскатал арки .
Спасибо огромное Виталию (zalik_74) , за предоставленный аппарат . friends.gif


--------------------
МНОГОЕ ВИДЕЛ ВООЧИЮ

Цитата
А я смотрю у Вас тут сообщество стало высокоинтеллектуальное, нахрен теперь уже послать некого
Главный Механик Планеты
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
