Сделаю на заказ адаптер OpenPort 1.3 Опции

[dmitrij_b]

Сделаю на заказ адаптер OpenPort 1.3.


Цена вопроса (с 10.04.2016) - 2800 руб. Плюс доставка почтой России - 400 руб.
Возможна отправка ТК "Энергия" - в этом случае оплата доставки по их тарифам.

Последняя из известных мне версий драйверов OpenPort 1.3  OpenPort1.3drv_v2.12.00.rar ( 1,03 мегабайт ) Кол-во скачиваний: 3926

Драйвера, которые с Эвосканом 2.9 идут:  OpenPort1.3drv_v2.08.30.rar ( 970,83 килобайт ) Кол-во скачиваний: 2571

Внутри написано:

for Windows 2000, XP, Server 2003, Vista, Server 2008, Windows 7, Server 2008 R2 and Windows 8 (x86 and x64).

ps. В Windows XP sp3 эта версия драйверов инсталлируется криво. (IMG:style_emoticons/default/sad.gif) Нужны v2.06.00
 OpenPort_1.3_v2.06.00.rar ( 1,2 мегабайт ) Кол-во скачиваний: 2081

Если драйвера козлят и после подключения OpenPort винда уходит в синий экран - вариант решения проблемы:
http://forum.amadeus-project.com/index.php...st&p=250043

Инструкция по установке драйверов на Windows 7 "вручную":

1. Подключаем адаптер к компьютеру.

2. Кликаем правой кнопкой мыши (ПКМ) по иконке "Мой компьютер", в выпавшей менюшке левой кнопкой мыши (ЛКМ) на "Управление".


3. В "управлении компьютером" ЛКМ на "Диспетчер устройств" и видим примерно такой список:


Если иконки "Мой компьютер" на рабочем столе нет, то можно попасть в диспетчер устройств через панель управления. ("Старт" -> "Панель управления" -> "Диспетчер устройств")

4. Находим в списке "OpenPort..." кликаем на него ПКМ, и ЛКМ выбираем "Обновить драйверы..."


5. Драйвера будем искать на этом компьютере (надеюсь к этому моменту архив с драйвером Вами уже скачан и распакован)


6. Сообщаем системе в какой папке искать драйвера. Путь либо набивается вручную, либо через "обзор" выбирается нужная папка.


7. Подтверждаем, что этот драйвер таки действительно надо установить.

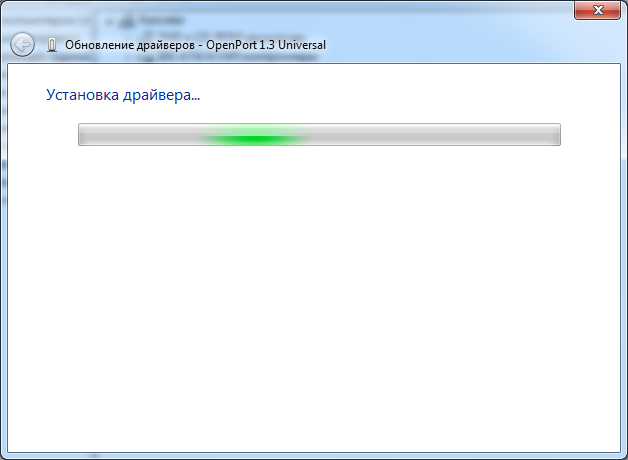

8. Система думает...



9. ... и сообщает, что драйвер успешно установлен


10. Собственно пол дела сделано! OpenPort в списке переезжает из "Других устройств" в "Контроллеры USB". Но появляется недоопознанный системой "USB Serial Port". Кликаем на него ПКМ, и ЛКМ выбираем "Обновить драйверы...". Дальше повторяются пункты с 5 по 8.


11. Получаем такую картинку. Любуемся, закрываем...


12. Драйвера OpenPort успешно установлены!

Вот что про оригинальный адаптер пишут в интернете:
http://www.evoscan.com/evoscan-gps-obdii-c...eflashing-cable

- 1994-2007 Mitsubishi EFI ECU Datalogging (MUTII/III)
- 1999-2007 Subaru EFI ECU Datalogging (SSMII)
- 1995-2007 Any Make/Model OBDII EFI ECU Datalogging (OBDII)
- Evo4/5/6/7/8/9 AYC & ACD & ABS Datalogging and AYC / ACD Air Bleeding (MUTII/MUTIII) (if this doesn't work for you, then remove pin9 with pliers, if this still doesn't work for you, then send the cable back for one of the latest openport 1.3U models that does)
- 1996-2007 OBDII Diagnostic Trouble Code Reading (evoscan support for this is a little patchy at the moment, but for the most part works, I'm working on making this better.)
- ECUFlash Tuning Evo7/8/9
- ECUFlash Tuning 3rd Gen Mitsubishi 2001-2005
- ECUFlash Tuning 2006 Mitsubishi Eclipse AT
- ECUFlash Tuning 2004 Subaru DBW models STi/FXT/LGT/Baja
- ECUFlash Tuning 2005-2007 Subaru DBW models WRX/STi
- ECUFlash Tuning 2005-2006 Subaru DBW models FXT/OBXT/LGT/Baja
- ECUFlash Tuning 2001-2005 Subaru Impreza WRX (all except USDM)
- ECUFlash Tuning 2001-2005 Subaru Impreza STI (all except USDM)
- ECUFlash Tuning 2002-2005 Subaru Impreza WRX (USDM models)
- Datalogging 1994-2007 Mitsubishi (MUTII/III and OBDII) EFI on EvoScan GPS Navigator
- Datalogging 1999-2007 Subaru EFI on EvoScan GPS Navigator
- Reflashing Evo7/8/9 on EvoScan GPS Navigator
- Diagnostic Trouble codes on EvoScan GPS Navigator

Фото внутренностей:




Разъемы:




-------------------------------------------------------------------------------------------

Бесплатное ПО EcuFlash (для этого шнурка нужна версия не свежее, чем 1.29a) можно взять тут http://www.evoscan.com/free-ecu-rom-downloads
На той же странице есть информация по совместимости с машинами.
Функционал программы - чтение/запись/редактирование прошивок.

Платное ПО EvoScan ($25) лежит рядом http://www.evoscan.com/free-ecu-rom-downloads
Функционал программы - чтение/стирание ошибок двигателя, управление актуаторами, логинг, чтение/запись прошивок.

Платное ПО EcuEdit (от $50 до $150 в зависимости от функционала)
http://www.epifansoft.com/ecuEdit-versions-prices.html
Функционал программы - чтение/стирание ошибок двигателя, чтение "фризов", логинг, чтение/запись/редактирование прошивок.

-------------------------------------------------------------------------------------------

Дополнение от 21.06.2013
Информация для тех, кто моим адаптером планирует работать с Subaru

Последнее время я стал ставить внутри перемычку, которую обычно оставляю разомкнутой (положение "Mitsubishi"). На диагностику Subaru адаптер будет работать и в этом положении. А вот для прошивки Subaru она должна быть замкнута.
Фотка:

На фото джампер надет на одну ногу ответного разъема (перемычка разомкнута, положение "Mitsubishi"). Для Subaru надо его одеть на обе ноги - замкнуть.

Если я был предупрежден, что адаптер нужен именно для субару и не забыл про это дело (что к сожалению нельзя полностью исключить), то перемычка стоит в правильном положении. Если же нет, то Вам придется слазить внутрь адаптера и поставить ее правильно.

Для тех, кто захочет переделать один из старых моих адаптеров с мицуб на субары:
- если внутри адаптера платы "зеленые", то просто в то же место на которое я теперь ставлю разъемчик с джампером надо либо сделать аналогичную моей конструкцию, либо запаять перемычку на стационар. Скорее всего работе с мицубами она не помешает. Насколько я встречал упоминания об этой перемычке она нужна для работы Эвоскана с ABS лансера. Но мне и с разомкнутой и с замкнутой перемычкой коннекта эвоскана и ABS моего ланса добиться не удалось. Причем и с фирменными OpenPort-ами тоже (проверял и 1.3 и 2.0).
- если адаптер из первых, с незеленой основной платой и с соединением основной и коммутационной плат проводами, там надо соединить первую и девятую ноги OBD разъема.

Еще один момент. Для работы с субару в адаптере должны быть прошита информация, что это "OpenPort 1.3U" (я раньше прошивал их как "OpenPort 1.3M"). Прошивается адаптер программой MProg, которую можно взять тут
Шаблоны (ept-шки) для OP 1.3U и OP 1.3M тут:  op_ept.rar ( 1,19 килобайт ) Кол-во скачиваний: 1829

Для работы MProg-а в системе должны быть установлены драйвера OpenPort 1.3 и адаптер должен системой корректно опознаваться. После прошивки адаптера, для вступления изменений в силу, адаптер надо переподключить (выдернуть из USB и снова вставить).

------------------------------------------------------------------------------------------------------------------------------------------------
Возможные проблемы при работе в EvoScan 2.9 (возможно кому-то информация будет полезна)

При подключении не отображаются показания(в строках пусто) и\или программа выдает ошибку: Приведение строки "25.72" к типу "Double" является недопустимым.
ссылка
------------------------------------------------------------------------------------------------------------------------------------------------

Решил тут списочек вести с какими машинами адаптер работает, по отзывам "маньяков":

Mitsubishi Airtrek 2001- 2005
Mitsubishi Carisma 97г., двигатель 4G92
Mitsubishi Carisma 1.8 GDI 1998г.в.
Mitsubishi Chariot Grandis (98г. 4G64GDI)+ evoscan 2.9 работает, EcuEdit 3.x тоже работает
Mitsubishi Chariot MX 2l.1993г
Mitsubishi Galant 4g93gdi, evoscan
Mitsubishi Lancer VI 1997г 4g13, Evoscan 2.7
Mitsubishi Lancer IX 2003-2009г. 4g13(1.3), 4g18(1.6), 4g63(2.0) - EvoScan от 2.5 до 2.9, EcuFlash 1.29, ecuEdit
Mitsubishi Pajero Pinin 4G94 2003 года выпуска + EvoScan 2.6
Mitsubishi Space Wagon 98 года GDI 4G64 через ecuEdit 3.4.1.239.

Proton Persona 400 - протокол MUT II, III. Программа EvoScan 2.9 с драйверами OpenPort 1.3 v2.12.00, Windows 7

Subaru Forester SG5 европа
Subaru Forester EDM SG5 2003 г, мозг AG580 (2.0l turbo 177 л.с)
Subaru Impreza WRX 2004 JDM EJ205/AT
Subaru Legacy gt jdm 2005 г.в. работает
Subaru Legacy 3.0R Spec.B 6MT edm 2005 г.в. работает

Дополню список программ, с которыми работает данный девайс. (OpenPort 1.3 by Dmitrij)

Для ВАЗ - "Open Diag"
"Tecu 3.0.4.3" - Niassan, Toyota, Daihatsu. Проверял на Nissan Maxima. Думаю у кого есть CAN шина не заработает (пробовал на короле 2011 года - нет у них как будто К линии)
"CASCADE" - эмуляция мультимарочного сканера CarmanScan 1 и HiScan Pro. Так же: на счет авто с CAN шиной не знаю. Для них вроде нужен openport 2.0.

[Iron]

(IMG:style_emoticons/default/rolleyes.gif) Как это можно приобрести? могу поделится прошивкой если считаю с авто

[dmitrij_b]

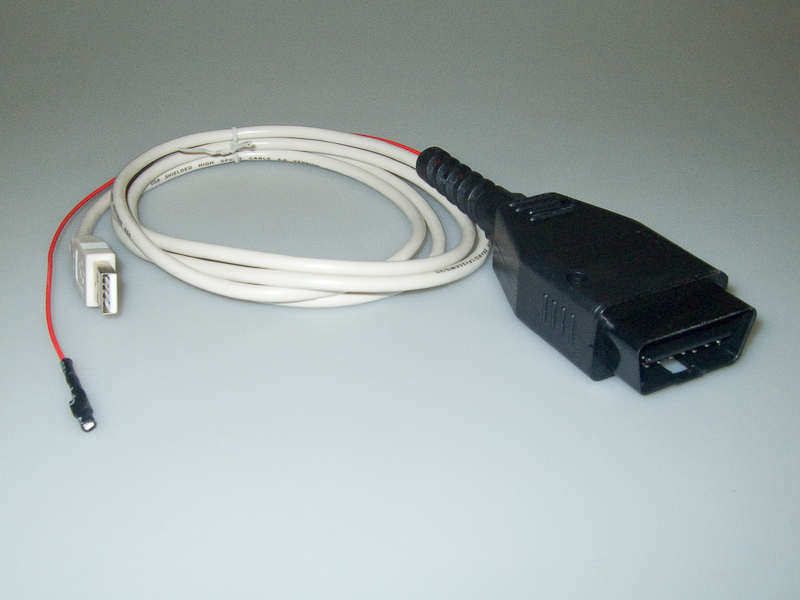

Вот фотка:


На этом конкретном экземпляре разъем MiniUSB (идет эксперимент по подключению адаптера к КПК), на "товарные" экземпляры ставлю нормальный USB разъем "A" типа.
Черный провод, с клеммой на конце, предназначен для подключения к 12-и контактному диагностическому разъему ланса при работе с прошивкой. Необходимую мамку найти пока не удалось. Так что приходится обходиться подручными средствами.

[san4es]

добрый день.
а как быть с тем самым черным проводом?

[dmitrij_b]

В 12-контактном разъеме торчит на самом деле всего один штырек. Вот на него и надо одеть клемму, висящую на конце черного провода.

[seregamax]

День добрый.
Собрал для себя кабель OpenPort 1.3. Потестировал программой XiFlash tester: открывается, закрывается корректно, On на 11 пине разъема = 11.7В на BOOT = 4.75B, Off на 11 пине разъема = 0В на BOOT = 16.5B.
'dmitrij_b' подскажите пожалуйста уровни напряжения верные или нет? Стремно как-то (на проводе BOOT 4.75B/16.5B).

[dmitrij_b]

Упс. А я эти напруги не мерял...
Просто воткнул разъем в машину и запустил прогу. А оно взяло и заработало. (IMG:style_emoticons/default/smile.gif)

А что за XiFlash tester. Вроде я с таким зверем еще не сталкивался. Можно ссылочку?

[Гость_psixoxirurg_*]

Осталось только знать что заливать. А так штука дельная.

[SSh]

XiFlash tester

Программулька для проверки шнурка, если все работает, то она и не нужна...
 XiFlashTEST.rar ( 6,44 килобайт ) Кол-во скачиваний: 1851

Стремно как-то (на проводе BOOT 4.75B/16.5B)

Почему же? (IMG:style_emoticons/default/wink.gif) Там как раз на 555 таймере и диодах собран узел повышения напряжения

[Titus]

Ой, забыл отписать (IMG:style_emoticons/default/smile.gif)
Дмитрию огромное спасибо за шнур, как обычно, все красиво и профессионально (IMG:style_emoticons/default/wink.gif) (IMG:style_emoticons/default/drinks.gif)

[AlexGreat]

Дмитрий, а на внутренности шнурка можно глянуть?

[dmitrij_b]

Фотку запаянной платы могу показать:
(IMG:http://forum.amadeus-project.com/uploads/monthly_12_2009/post-45-1259675928.jpg)
Если интересует со всеми подпаянными проводами и в корпусе - то смогу сфоткать не раньше числа 25-го. Я сейчас в отпуске...

[AlexGreat]

Очень даже гуд! (IMG:style_emoticons/default/good.gif) Правда когда я повторял, то сделал максимально приближенный к оригиналу, на двух платах. Но это кому как удобней.

[evg220]

Сделаю на заказ адаптер OpenPort 1.3.
Цена вопроса 2000 руб. Плюс доставка.

Нужно! Если еще актуально...

[dmitrij_b]

Актуально. Ответил в личку.

[Stager04]

Я тоже очень хочу

[Krm'78]

Я, то же бы, купил

[veralex]

тоже хочу такой адаптер

[veralex]

я куплю!!!!

[dmitrij_b]

Отписался в личку.
