Сделаю на заказ адаптер OpenPort 1.3 Опции

[magusorel]

Добрый день!
Хочу попробовать подключить кабель к старой мицубиси (eclipse 1990г, в эвоскан есть поддержка этого авто)...
у меня есть такие пины:
(IMG:http://diagmoto.ru/images/kont/mitsubishi/mitsubishi%2012%20pin.jpg)
1) Engine – MPI - Система управления двигателем (для основного диагностического разъема белого цвета).
10) Diagnosis Control (In 6G72 MPI SOHC, Mirage 1.5L,1.8L short to GND if check and adjust idle or connect the voltmeter positive probe for read DTC ECS)
12) Масса

Для диагностики другим кабелем я соединяю 10и 12..
я так понимаю их надо подключить на 5 пин разъема обд2
и пин1 моего разъема на К линию 7 пин разъема обд2


(IMG:http://chiptuninger.ru/wp-content/uploads/2011/09/2011-12-18_220900.png)

что еще надо? + и - подать по распиновке разъема?

Сообщение отредактировал magusorel - 19.5.2014, 20:36

[flesh985]

Всем привет!, методом научного тыка совместно с Сашей "LittleDev1L" разобрались с установкой шнурка ОР1,3 на Win7-8.
Суть в чем, при установке драйверов, винда не может запустить фаил с драйвером.
Решение:
1-подключаем шнурок,
2- скачиваем ECU Flesh свежую и устанавливаем её на комп.
Во время установки система ругается что не может запустить фаил драйвера, нажимаем Ок и завершаем установку.
3 - Нажимаем обновить драйвер (в диспетчере устройств) прописываем в ручную путь в папку в которой установлен ECU Flesh к драйверам
4 - устанавливаем дрова на шнурок.
5- у Вас появится в диспетчере устройств ещё одно оборудование, повторяем действия с п 3.
После этого шнурок ОР1.3 определяется в системе, и можно работать.

[LittleDev1L]

Всем привет!, методом научного тыка совместно с Сашей "LittleDev1L" разобрались с установкой шнурка ОР1,3 на Win7-8.
Суть в чем, при установке драйверов, винда не может запустить фаил с драйвером.
Решение:
1-подключаем шнурок,
2- скачиваем ECU Flesh свежую и устанавливаем её на комп.
Во время установки система ругается что не может запустить фаил драйвера, нажимаем Ок и завершаем установку.
3 - Нажимаем обновить драйвер (в диспетчере устройств) прописываем в ручную путь в папку в которой установлен ECU Flesh к драйверам
4 - устанавливаем дрова на шнурок.
5- у Вас появится в диспетчере устройств ещё одно оборудование, повторяем действия с п 3.
После этого шнурок ОР1.3 определяется в системе, и можно работать.

3й пункт - не прописываем вручную а просто указываем))) Издеватель)))

А в целом всё именно так и происходило))))
Хочу заметить - что дрова которые лежат в этой теме для вин7 не встают, и даже если указывать с диспетчера устройств именно эти дрова - то он начинает установку, видит что дрова для шнурка, но завершить установку корректно не получается.
Только после пункта 4 я с Пашей увидели приветливое сообщение "Что дрова установлены успешно"
P/S/ Пашка даж не поверил сначала)))) Мы в 2 ноута сидели тыкали, сказал - "Да ну нафиг? серьёзно? как это у тебя получилось? ты читер ёпть!" (IMG:style_emoticons/default/biggrin.gif)

[lis_KzN]

добрый день, хотелось бы приобрести шнур, ответьте на почту lis111111@mail.ru

[Covenant]

Всем привет!, методом научного тыка совместно с Сашей "LittleDev1L" разобрались с установкой шнурка ОР1,3 на Win7-8.
Суть в чем, при установке драйверов, винда не может запустить фаил с драйвером.
Решение:
1-подключаем шнурок,
2- скачиваем ECU Flesh свежую и устанавливаем её на комп.
Во время установки система ругается что не может запустить фаил драйвера, нажимаем Ок и завершаем установку.
3 - Нажимаем обновить драйвер (в диспетчере устройств) прописываем в ручную путь в папку в которой установлен ECU Flesh к драйверам
4 - устанавливаем дрова на шнурок.
5- у Вас появится в диспетчере устройств ещё одно оборудование, повторяем действия с п 3.
После этого шнурок ОР1.3 определяется в системе, и можно работать.

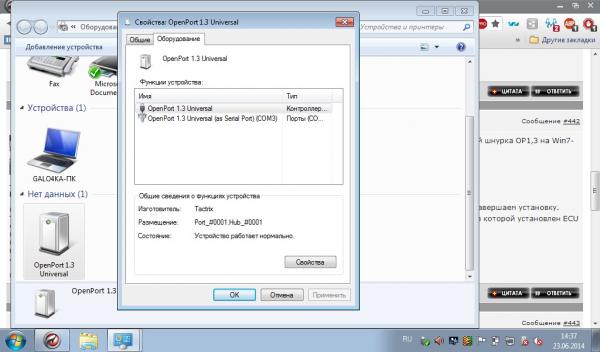

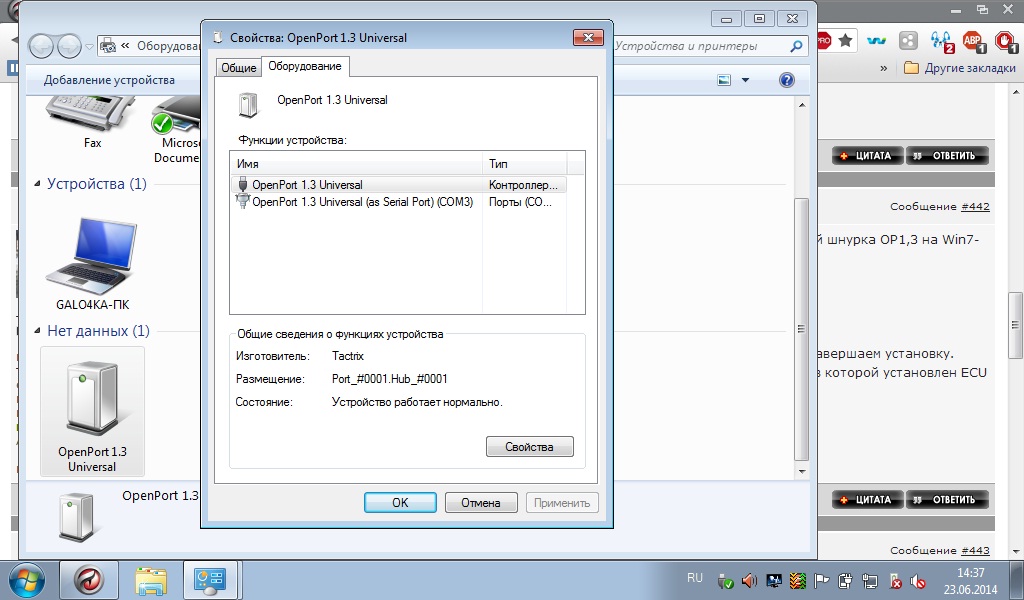

метода действительно работает (IMG:style_emoticons/default/wink.gif) только что проверил это на своем нетбуке с 7ой (IMG:style_emoticons/default/happy.gif) скачал самую последню версию ECUFlash и в ней лежали дрова на ОР1.3 (IMG:style_emoticons/default/cool.gif)

Эскизы прикрепленных изображений



[snoob]

Хочу приобрести кабель, в личку отписал.

[Eternal_89]

Дополню список программ, с которыми работает данный девайс. (OpenPort 1.3 by Dmitrij)

Для ВАЗ - "Open Diag"
"Tecu 3.0.4.3" - Niassan, Toyota, Daihatsu. Проверял на Nissan Maxima. Думаю у кого есть CAN шина не заработает (пробовал на короле 2011 года - нет у них как будто К линии)
"CASCADE" - эмуляция мультимарочного сканера CarmanScan 1 и HiScan Pro. Так же: на счет авто с CAN шиной не знаю. Для них вроде нужен openport 2.0.

Но конечно же, в основном, сей девайс для мицух и субарей.

[envoy]

Хочу тоже приобрести, написал в личку но ответа нет...

[valera_63rus]

есть проблемма опен порт 1.3U не шьет evo 5,6 не хватает питания на флешь пине
о чем написано в подержке:

2009-01-29: Version 1.41 released
-- EcuFlash Related Changes --
add support for EVO X CAN reflash
add support for EVO 5/6 and other Mitsubishi H8 reflashing
we will not be able to release a version of EcuFlash for the Mitsubishi H8 processor family of ECUs that works with the Openport 1.3. The reason being that the Openport 1.3 power supply circuit that generates the ~16V the ECU needs to supply the regulated reflashing voltage to the CPU does not have a sufficient current capacity, causing this voltage to drop to levels insufficient to safely flash the CPU (the CPU goes into a protection mode to prevent you from even trying). The Openport 1.3 does generate a voltage large enough to cause the processor to startup in boot mode, which is why you could read and compare in past versions, but unfortunately, it just isn't usable for reflashing. Later processors like the SH2 and M32R generate this reflash voltage internally, and have minimal current requirements, which is why the Openport 1.3 works with the Evo 7/8/9 without a problem........

может както всеже можно провод доработать, элемент какойнить допаять чтоб просадки по напряжению 16в небыло
или от внешнего источника туда подать.
у меня сейчас при попытки прошиться заканчиваются так:
[18:30:12.791] [B0] F4 45 F0 62 FF 05 F8 29 00 00 F0 00 B8 80
[18:30:12.791] kernel error: programming failure
[18:30:12.791] WARNING: failed to erase page at 00010000!

Сообщение отредактировал valera_63rus - 14.8.2014, 21:15

[dmitrij_b]

Подпайкой элемента, к сожалению, не обойтись. Источник 16V в OpenPort-е 1.3 реально слабый. (IMG:style_emoticons/default/sad.gif)

А вот с внешним источником, если есть что-нибудь подходящее под рукой, вполне можно поэкспериментировать. При чем, насколько я понимаю, этот самый внешний источник вполне возможно включать вручную. Жесткой синхронизации EcuFlash не требует.

[valera_63rus]

пробовал подовать 16 вольт от внешнего блока питания - таже ошибка.
и зарядку пробовал автомобильную прям к машине подключить (чтоб бортовое напряжение поднять до 14 вольт) - таже ошибка.
и тут меня осенило ведь про поддержку Н8539F пишут в версии программы: 1.41

2009-01-29: Version 1.41 released
-- EcuFlash Related Changes --
add support for EVO X CAN reflash
add support for EVO 5/6 and other Mitsubishi H8 reflashing
we will not be able to release a version of EcuFlash for the Mitsubishi H8 processor family of ECUs that works with the Openport 1.3. The reason being that the Openport 1.3 power supply circuit that generates the ~16V the ECU needs to supply the regulated reflashing voltage to the CPU does not have a sufficient current capacity, causing this voltage to drop to levels insufficient to safely flash the CPU (the CPU goes into a protection mode to prevent you from even trying). The Openport 1.3 does generate a voltage large enough to cause the processor to startup in boot mode, which is why you could read and compare in past versions, but unfortunately, it just isn't usable for reflashing. Later processors like the SH2 and M32R generate this reflash voltage internally, and have minimal current requirements, which is why the Openport 1.3 works with the Evo 7/8/9 without a problem........

а программа доступная с этим кабелем только 1.38
долго искал как сломать ECUEdit - безуспешно, но вот как в кабель прошить серийник нашел здесь:
http://cartools.su/viewtopic.php?f=20&t=13
там небольшой екзешник и библиотека от FTDI которая после прошивки *.ept позволяет записать серийник в чип и кабель безпроблемно работает с ecu flash 1,36 но в более новых версиях видимо тот серийник (который зашивает програмка) заблокировали.
я так понимаю зашить "белый" серийник всетаки возможно только я пока не разобрался как.
может кто сможет помочь? уж очень не хочется покупать опенпорт 2 для прошивки одной машины.

[Subalis]

Сделаю на заказ адаптер OpenPort 1.3.
Цена вопроса 2000 руб. Плюс доставка.

Есть желание приобрести!

[Гость_Fantex_*]

Добрый день, Дмитрий.
То же хочется приобрести ваш чудесный адаптер.
Сообщение в ЛС вам отправил.
Заранее благодарю.

[Pashkevih]

Приветствую
Хочу приобрести в личку отписал

[Gont1k]

Добрый день, еще как-то можно шнурок заказать? Если да, то как с вами можно связаться ?

[Kronnus]

Тоже заказать хочу. Ещё делаете?

[4XSLY]

dmitrij_b Добрый день!
Писал в ЛС - без ответа. Предложение еще актуально? Очень нужен данный шнурок. Как оплатить? В ЛС либо на почту f4xsly(сабака)gmail.com

[bioskster]

Добрый день, встаю в очередь на шнурок.

[Vint]

dmitrij_b
Добрый день! Очень заинтересован прибором! Если Вам сложно со временем на сборку – пришлите россыпью. Договоримся в ЛС.

[Flo0op]

Дмитрий, писал Вам в личку, Вы ответили, но сейчас не могу зайти в личные сообщения, жду конца ноября!) Только почему личные сообщения не доступны не ясно (IMG:style_emoticons/default/dry.gif)
