Для начала, предыстория, или с чего все началось (если лень читать, то все что выделено далее курсивом, можно опустить)

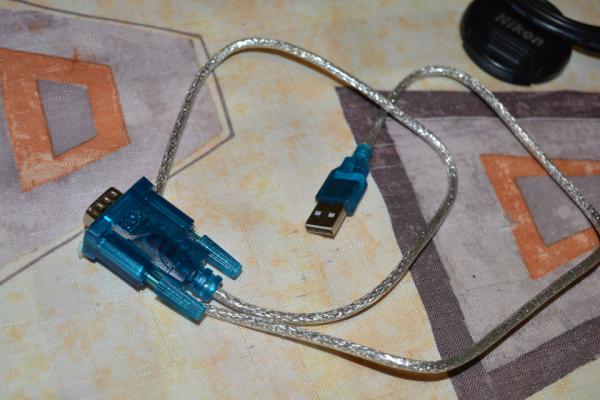

Беда (назовем ее так) пришла внезапно. В один прекрасный день, заведя машину в гараже, что бы выехать из него и загнать другое авто на яму, я увидел как контроллер моей ШПЛЗ отмаргивает красным диодом ошибку 8, что из мануала Innovate означает "Перегрев зонда". "Какой к черту перегрев, на только-что заведённой машине?" - подумал я. Далее были попытки перекалибровать зонд, скинуть клемму с аккумулятора, в надежде что все вернется на круги своя, но нет... Тщетно. Тогда я полез в интернет, и выяснил, что ошибка 8 - достаточно частый глюк, причем свойственен чаще Innovate LC-1. Вылечивается он обновлением встроенного ПО контроллера ШПЛЗ. "Хорошо", подумал я. Обновлю. Заказал себе кабель-переходник с USB на RS232 COM Port, т.к. в моем ноутбуке COM порта нет. Фирму переходника не помню. Выглядит он вот так:



По приезду переходника, установил драйвера на него (ищутся в сети легко), подключился кабелем из комплекта Innovate LC-2 к контроллеру ШПЛЗ. Затем скачал с офф. сайта Innovate утилиту для обновления прошивки http://www.innovatemotorsports.com/support/firmware.php Скачав программу и установив ее, утилита сразу же увидела мой контроллер ШПЛЗ и начала обновлять внутреннее ПО. Процесс шел пару минут, а по завершении процесса вылезла надпись "VERIFICATION ERROR!" Контроллер ШПЛЗ больше не включался, на связь не выходил (повторно прошить не получалось), и диод не загорался. Я получил кирпич!

На этом предыстория заканчивается. Почему так произошло - я не знаю до сих пор. Подразумеваю, что в настройках переходника я задал слишком большую скорость порта, в результате чего часть прошивки тупо потерялась при записи в блок ШПЛЗ.

ТЕПЕРЬ О ТОМ КАК РЕАНИМИРОВАТЬ КИРПИЧ ИЗ INNOVATE LC-2

Скажу сразу, что когда я столкнулся с этой проблемой, то информации в сети я не нашел ни на русских сайтах ни на буржуйских. Данной информацией решил поделиться совершенно бескорыстно, потому что сам знаю как это неприятно, когда очень важное оборудование подводит в самый неподходящий момент (закон подлости) и помочь просто некому, починить не хватает знаний или информации, а на новое денег нет - сам бывал в такой ситуации.

Впрочем есть кое-какая информация по оживлению LC-1, например вот: https://www.drive2.com/b/3229607 >, но это нам мало чем поможет. Дело в том что прошивки под LC-1 существуют и ищутся в интернете легко, а вот для LC-2 есть только фирменная утилита и все.
К слову, изначально я пробовал залить прошивку от LC-1 в свой контроллер ШПЛЗ LC-2 - не заработало. Думал раз процессоры у контроллеров одинаковые (ATmega64), возможно прокатит - нет не прокатило. Впрочем, обо всем по порядку.

Для того что бы реанимировать ШПЛЗ Innovate LC-2, придется разобрать контроллер, подключиться напрямую к процессору и программатором залить в него новую прошивку.

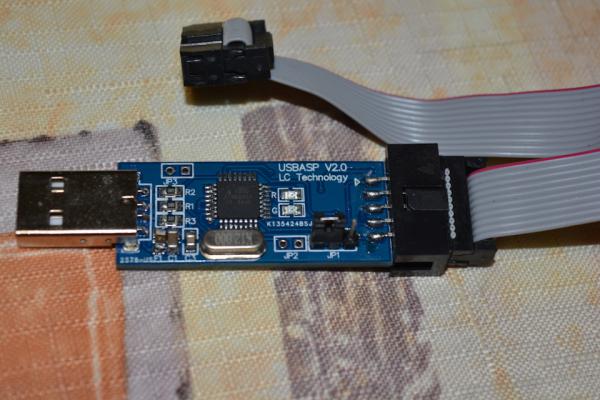

Программатор можно использовать любой, который работает с чипами ATmega64. Стоят они на eBay или AliExpress в пределах пары долларов (мой мне с доставкой вышел в 224рубля). Конкретно мой называется USBasp V2.0, работает с огромным количеством разных чипов. Выглядит вот так:



Далее разбираем блок ШПЛЗ innovate LC-2.

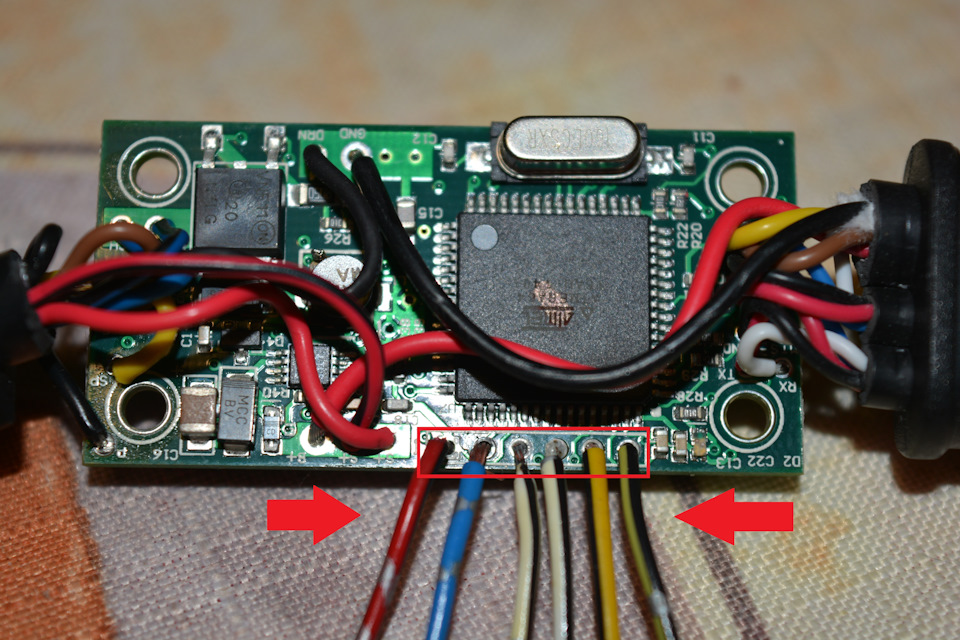

Разобрав контроллер, снизу под чипом видим контактную площадку - 6 точек подключения к процессору, выстроены в один ряд. На фото это место выделено красным и к нему у меня уже подпаяны провода для последующего соединения с программатором.



Вам так же потребуется припаяться к этим точкам. Далее подключаем наш контроллер к программатору.

Точки подключения на контроллере Innovate LC-2 слева-направо:
1. GND
2. VCC
3. Reset
4. SCK
5. MISO
6. MOSI

Распиновка моего программатора USBasp V2.0 выглядит вот так:



Думаю большого ума не потребуется что бы подсоединить выводы контроллера к программатору. Я это сделал по простому, немного колхозно, но тут эстетика роли не играет т.к. всему этому предстоит проработать 1 минуту.



Далее подсоединяем все это к ноутбуку. Питание на контроллер никакое дополнительно подавать не нужно - одно подается с программатора прямиком на процессор (5вольт).



С аппаратной частью все. Переходим к софтверной.

После подключения программатора, нам потребуется установить драйвер на программатор.

Заранее оговорюсь - драйвер, прошивка и прошивальщик я выложу вот по этой ссылке: https://yadi.sk/d/OVOYFPTa3HEXE7 Все находится в одной папке, на моем личном ЯндексДиске, совершенно бесплатно, не разберется только ленивый.

Драйвер не имеет цифровой подписи, по этому если у вас Windows 10 или ему подобная ОС, то нужно отключить обязательную проверку подписи драйверов, иначе драйвера не встанут. Как это сделать - ищите в интернете, разжевывать не буду.

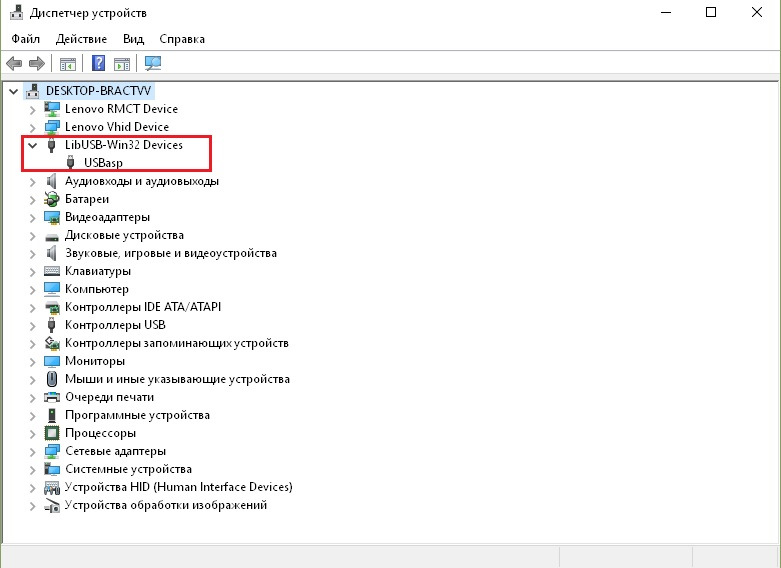

После установки драйвера, в диспетчере устройств появляется вот такое оборудование:



Все готово для прошивки. Вот только самой прошивки нигде нет! Впрочем для вас это теперь не проблема.

Архив с прошивкой и программой для прошивки я уже выложил выше. Тем, кому интересно где я взял прошивку и как ее сделать самому - читаем далее

А вот мне прошивку на тот момент было взять негде. Как я сказал ранее прошивка от LC-1 не работает в контроллере ШПЛЗ LC-2, а на офф. сайте прошивок в формате *.did или *.hex нет. Есть только фирменная утилита в формате *.exe. Пришлось включать голову:

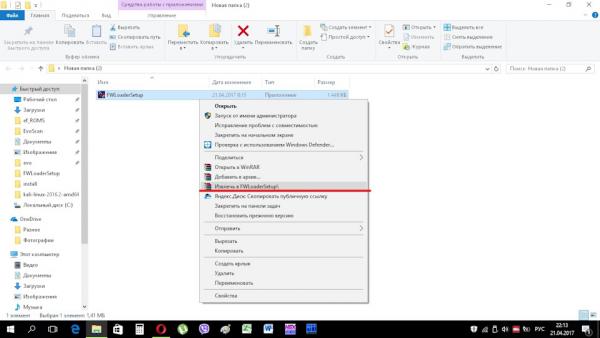

Берем фирменную утилиту "FWLoaderSetup" для обновления встроенного ПО ШПЛЗ Innovate LC-2 и распаковываем ее в папку архиватором (я пользуюсь WinRAR):

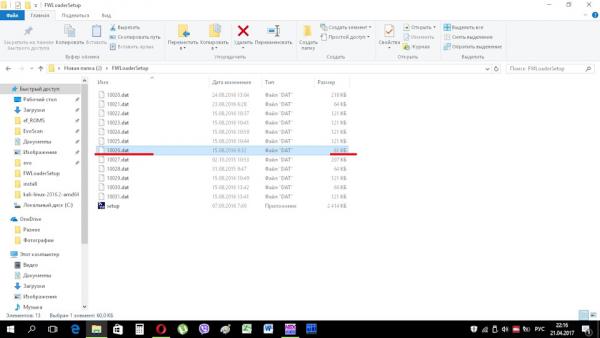

После распаковывания утилиты в папке появляется множество файлов .dat и один .exe. Нас интересуют именно .dat файлы, т.к. они по сути и являются прошивками различных устройств Innovate. Нужный нам файл для контроллера ШПЛЗ LC-2 выделен красным:

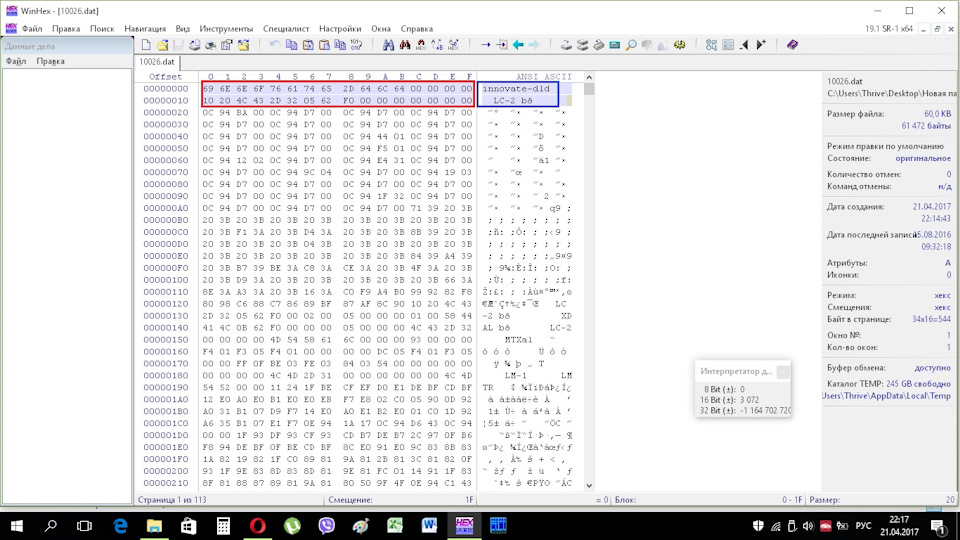

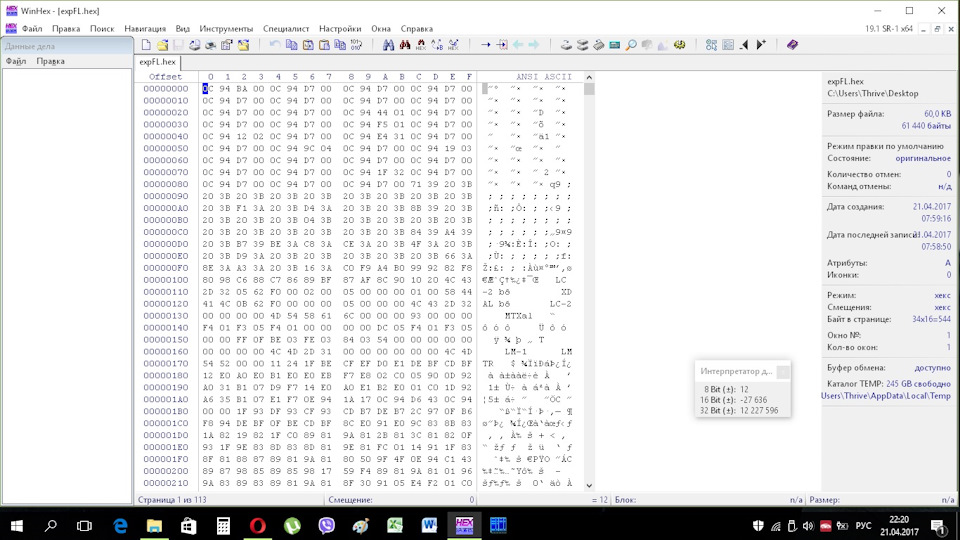

Обратите внимание на размер файла (я его так же подчеркнул). Я позже объясню для чего. И так, файл прошивки мы нашли, вот только для заливания его в контроллер через программатор, файл нужно доработать. Это не сложно. Открываем файл в HEX-редакторе и удаляем первые 32бита (первые две строки - я их выделил на рисунке).



Затем сохраняем файл и присваиваем ему расширение .hex. Информация, содержащаяся в этих строках нужна для фирменной утилиты. По ним она грубо говоря понимает что за файл и для какого он устройства. Мы это тоже можем увидеть в столбце справа (выделено синим на рисунке). Видно что это прошивка формата .did для LC-2. Открыв другие .dat файлы так же в редакторе, станет видно для чего они по этим строкам.

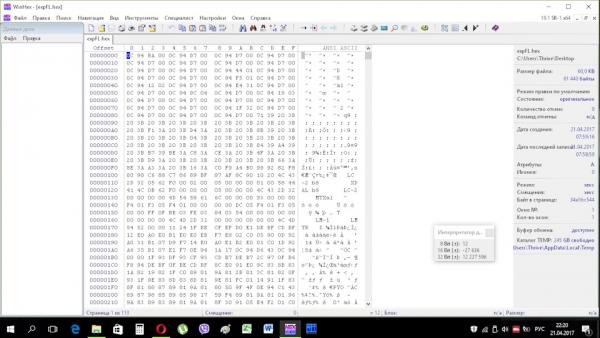

После удаления верхних двух строк получив вот это:



Не забываем сохранить и присваиваем расширение .hex как я уже говорил ранее.

Все, теперь у нас есть готовый фай прошивки, который с помощью программатора можно лить в LC-2.

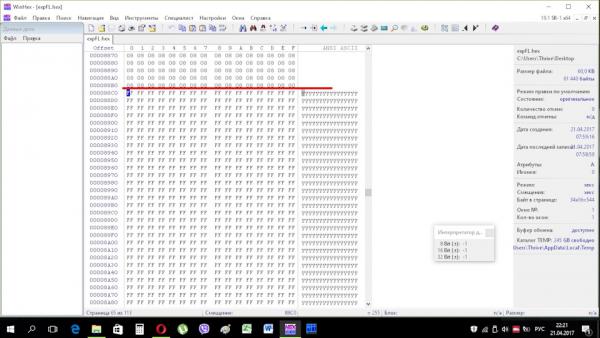

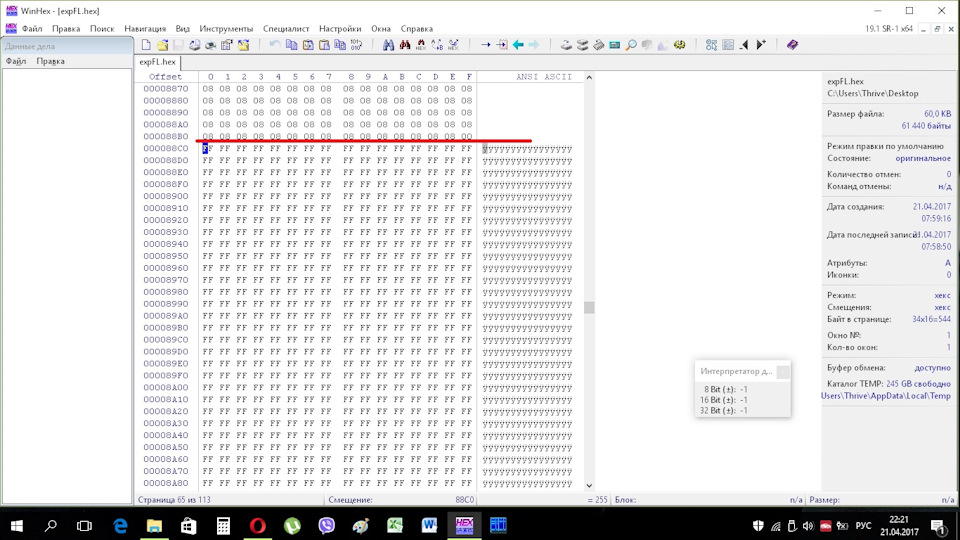

P.S. Если вы пролистаете в HEX-редакторе прошивку до середины, то можно увидеть что вторая половина прошивки пустая (забита FF FF):




Помните я говорил обратить на размер файла прошивки на рисунке? Так вот там он составлял 61кб. Удалив две строки размер файла стал 60кб. А в HEX-редакторе мы и вовсе видим что половина прошивки пустая. - К чему я это пишу?. К тому, что бы вы не удивлялись и не пугались когда при заливании прошивки через программатор, запишется только 35кб примерно. Пустоту программатор игнорирует.

Далее открываем флешер SinaProg 2.1 и заливаем с его помощью прошивку в наш контроллер LC-2. Поле прошивки и верификации справа, в столбе мы увидим что записалось 35008байт (выделено красным), о чем я и говорил выше.



Все! После того как только флешер завершит работу, контроллер Innovate LC-2 сразу же оживет и начнет отмаргивать красным код ошибки (оно и понятно, т.к. не подключен сам сенсор).

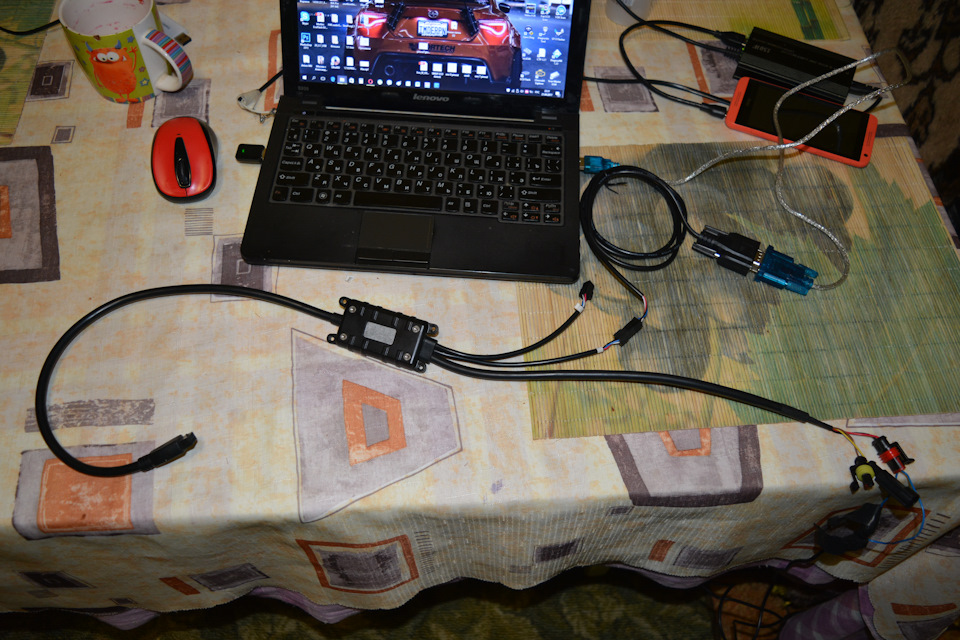

Для проверки того, что все действительно залилось и работает я подключил контроллер через переходник USB => COM PORT к ноутбуку (так же нужно не забыть подключить внешнее питание контроллера):



и запустил фирменную утилиту от Innovate "LM Programmer"



Программа успешно соединилась с контроллером и мы можем наблюдать что версия прошивки контроллера теперь 1.02 (последняя на данный момент).

Дальше несем ставим это дело в машину, подключаем Лямбду и... И все работает! Ошибка 8 "перегрев зонда" пропала. Ура!

Надеюсь я не зря писал два часа данный пост. Хочется верить что хоть кто-то осилит дочитать его до конца! Возможно кому-то он поможет сэкономить на малую сумму денег, и реанимировать ваш LC-2.
