Решился таки сделать отчет о замене элементов ГРМ на "двухлитровом" Лансере.
Сразу оговорюсь, процесс очень трудоемкий, требующий предельного внимания и концентрации, не прощающий ошибок, поэтому несколько раз подумайте прежде чем самому начать данный процесс, может быть лучше довериться профессионалам!? (IMG:style_emoticons/default/wink.gif)

Но допустим, все же мы решились проводить данные работы самостоятельно, что нам понадобится?
В первую очередь инструменты и спец-инструменты:

1. Набор ключей с торцевыми головками, а так же набор накидных ключей.
2. Натяжительная вилка md998752
3. Регулировочный болт md998738

Запчасти, я рекомендую делать все по "полной программе", ибо только тогда гарантируется надежная и беспрекословная работа мотора еще 90 тысяч километров! (IMG:style_emoticons/default/wink.gif)

1. Ремень ГРМ MD 326059 - 1 шт.
2. Ремень вала балансировочного MD 182295 - 1 шт.
3. Ролик натяжителя ГРМ JPU60-011B-1/JPU60-288 - 1 шт.
4. Ролик обводной ГРМ PU276033RR1D - 1 шт.
5. Ролик натяжителя вала балансировочного NEP55-002B-5 - 1 шт.
6. Гидро-натяжитель ГРМ MR 984375 - 1 шт.
7. Сальник коленвала (перед) MD 343563 - 1 шт.
8. Сальник вала балансировочного (перед) MD 343565 - 1 шт.
9. Сальник вала масляного насоса (перед) MD 365697 - 1 шт.
10. Сальник вала распределительного (перед) MD 153103 - 2 шт.

Помимо всего, на ТО-90 я бы рекомендовал заменить и водяной насос, помпу, при снятых элементах ГРМ и вывешенном двигателе это сделать не сложно, отлично себя зарекомендовали неплохие помпы фирмы GMB, код GWM-81A

[Mihail V]

В общем начал я с изготовления ключа (вилки) для натяжного ролика, которой естественно у меня нет! (IMG:style_emoticons/default/wink.gif)
В ход пошел "бывший" кронштейн от карниза и пару болтиков М3 с гаечками! (IMG:style_emoticons/default/smile.gif)

ну если включить мозги, то ничего там сложного, все видно на фото, контрольная примерка к старому ролику:

С регулировочным болтом еще все проще, идем в ближайшую "метизку" и покупаем нужный болт М8 с шагом резьбы 1.25, главное его длинна, не менее 250 мм.
Вот мой вариант:

[Mihail V]

1. Снимаем защиту (если есть) и пластиковые брызговики двигателя.
2. Сливаем масло из двигателя (можно сразу прикрутить на место новый масляный фильтр (IMG:style_emoticons/default/smile.gif) )
3. Сливаем антифриз (если будете менять помпу, но я все же рекомендую на 90 тыс. поменять)
4. Снимаем ремень навесного оборудования (на 90 тыс., то же рекомендую сменить ремень и ролики)
5. Откручиваем 4 винта крепления шкива коленвала, и снимаем его.
6. Нужно сорвать центральный болт крепления шестерни коленвала. Для этого есть много "экстремальных" способов, однако несколько оптимальных из них это, предварительно подъехав на СТО попросить сорвать болт пневмогайковертом, либо "пыжится" в "яме" самому, я одевал трубу около 2м на вороток, втыкал передачу и просил отца давить тормоз в салоне! (IMG:style_emoticons/default/smile.gif) В результате нескольких попыток болт сдался! (IMG:style_emoticons/default/wink.gif)
7. Снимаем правую опору двигателя, предварительно приспособив пакет из досок под поддон, между поддоном и досками желательно проложить что то мягкое, например старое покрывало, или свернутый во много раз мешок из под картошки! (IMG:style_emoticons/default/wink.gif)
8. Теперь нужно снять шкив помпы, и нижнюю пластиковую крышку защиты ГРМ.
9. Затем сорвать гайки шкивов балансира и масло насоса, а так же винтов распредвалов. (сорвать, не выкручивать полностью)
10. Теперь нужно вытащив резиновую заглушку ввести регулировочный болт в отверстие и вкручивать его до тех пор, пока в гидронатяжитель не вставится чека (вместо чеки используем 1.5мм шестигранник или прикаленную проволоку)

11 Откручиваем два болта крепления гидронатяжителя и извлекаем его. Снять его мы должны в сжатом состоянии, примерно так:

12. Снимаем ремень ГРМ, балансира, ролики, шкивы. (для снятия обводного ролика ГРМ требуется демонтировать кронштейн насоса кондиционера)
13. Извлекаем старые сальники. Я аккуратно вворачивал 2 острых самореза в сальник и вытаскивал его. Новый сальник смазав моторным маслом я забивал через старый.

Ну и дальше немного с фото, собираем все назад:

Первое с чего я начал это с ремня балансира, да оно и понятно! (IMG:style_emoticons/default/smile.gif) Установливал вначале старые ремни, поскольку надо "протянуть" болты все шкивов после замены сальников:

Далее ставим основной ремень ГРМ (пока старый, заодно треннируемся)! (IMG:style_emoticons/default/biggrin.gif)
Самое сложное в установке ремня ГРМ, это зафиксировать шестерни распредвалов на метках, они заразы проворачиваются и смотрят чуток друг на дружку. Тут надо либо просить помошника, либо иметь специальную вставку между шестерен (которой у меня то же нет), и помощника то же под рукой не оказалось (IMG:style_emoticons/default/wink.gif) , пришлось колхозить! Подобрал два длинных винта М6, вкрутил их в верхние отверстия крепления крышки ГРМ, на левый распред одел вороток с головкой на 17, на правый накидной ключ. Под ключи подобрал проставки из подручных средств. Итак шкивы на своих местах:


Всё, шкивы выставленны:

Чтобы ремень удерживался на шкивах и не соскакивал, воспользуемся канцелярскими зажимами установив их по краям шкивов:

Теперь переходим к нашему гидронатяжителю, его надо подготовить, (делается это в том случае, если вы все таки решили ставить назад старый гидрик, и сняли его не правильно, т.е. с полностью выдвинутым штоком) медленно сжать в тисках (сжимать нужно очень медленно) и вставить чеку, т.е. взвести его. Я использоал каленый шестигранник:

Прикручиваем его на место и регулировочным болтом добиваемся свободного перемещения чеки, заводим ремень ГРМ сначала правую ветвь - опорный ролик, маслонасос, шкив колена, и в конце заводим на натяжной ролик. Натягиваем ремень выбрав его слабину и фиксируем натяжной ролик.

Здесь имеется одна тонкость. Нужно вставить болт в контрольное отверстие правого балансира. Отверстие находится за катколектором, в него вкручена заглушка-болт, но накидным ключом пролезть можно:

Вставляем подходящий щуп, я вставлял болт (IMG:style_emoticons/default/laugh.gif) М8 длинной 45мм, больше не получается, мешает коллектор, но его длинны вполне хватает для контроля. Нужно прокручивать шкив маслонасоса до тех пор, пока болт не провалится в отверстие по самую головку.


А ТЕПЕРЬ ВНИМАНИЕ!!! УСТАНОВКА ПРАВОГО БАЛАНСИРА, КРУТИТЬ КОЛЕНО ДО СОВПАДЕНИЯ ДАННОЙ МЕТКИ, ЗАТЕМ ОТКРУТИТЬ ЗАГЛУШКУ КОНТРОЛЬНОГО ОТВЕРСТИЯ И ВСТАВИТЬ ПОДХОДЯЩИЙ ЩУП (БОЛТ 8ММ) ОН ДОЛЖЕН ЗАФИКСИРОВАТЬ БАЛАНСИР И ВОЙТИ В ОТВЕРСТИЕ БОЛЕЕ ЧЕМ НА 25ММ!!!
Однако, даже при вставленном болте, шкив имеет некий свободный ход, но нужно устанавливать ремень так, что бы метка шкива смотрела четко на прилив в виде стрелки!!! После установки и натяжения ремня нужно вынуть контрольный болт, прокрутить за шкив колена ГРМ и на каждом 3м круге метка правого балансира будет сходится! Не забудте завернуть на место заглушку! (IMG:style_emoticons/default/smile.gif)

[Mihail V]

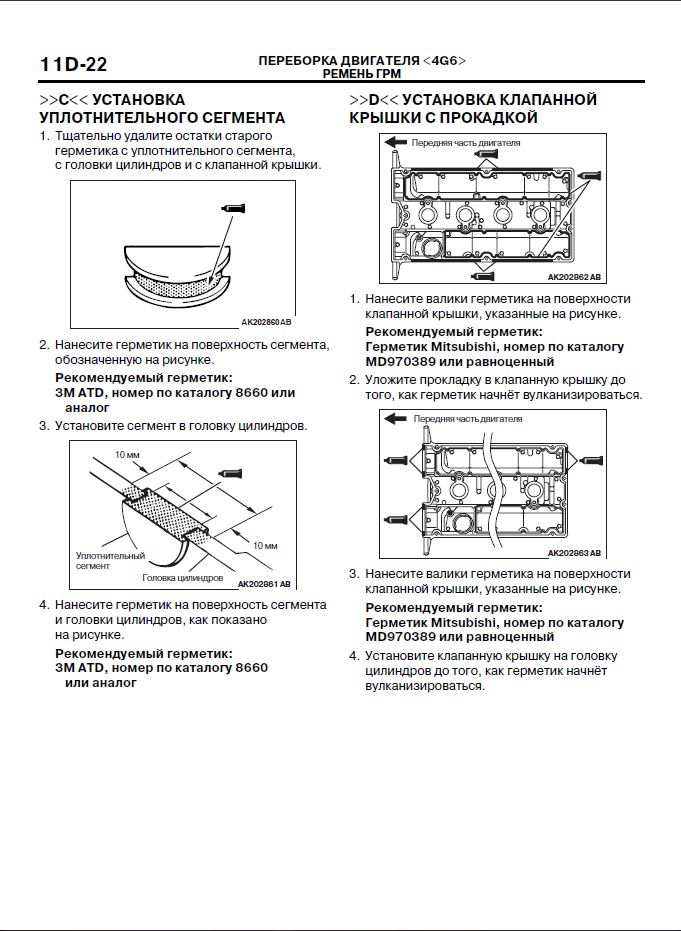

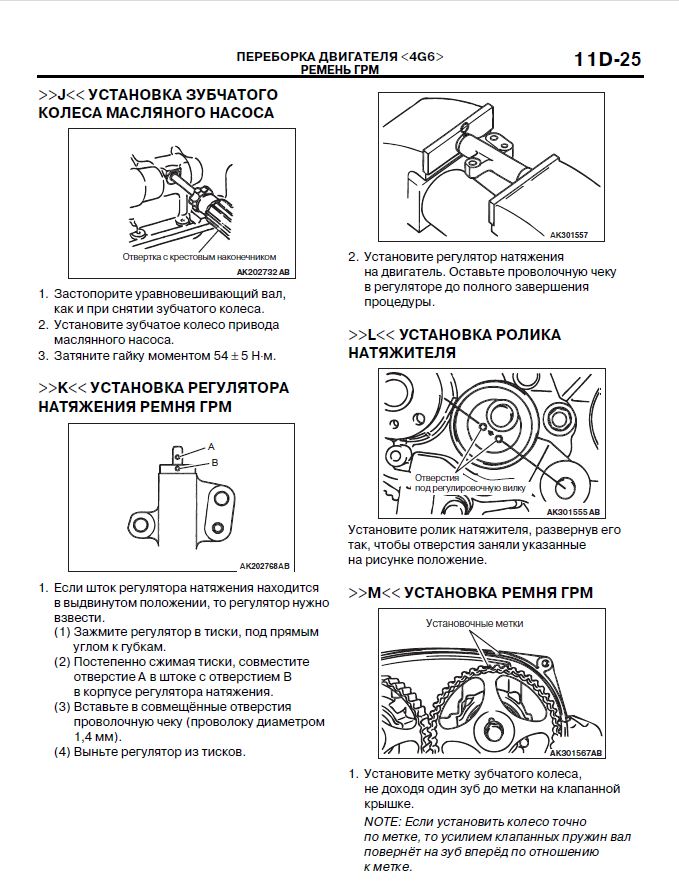

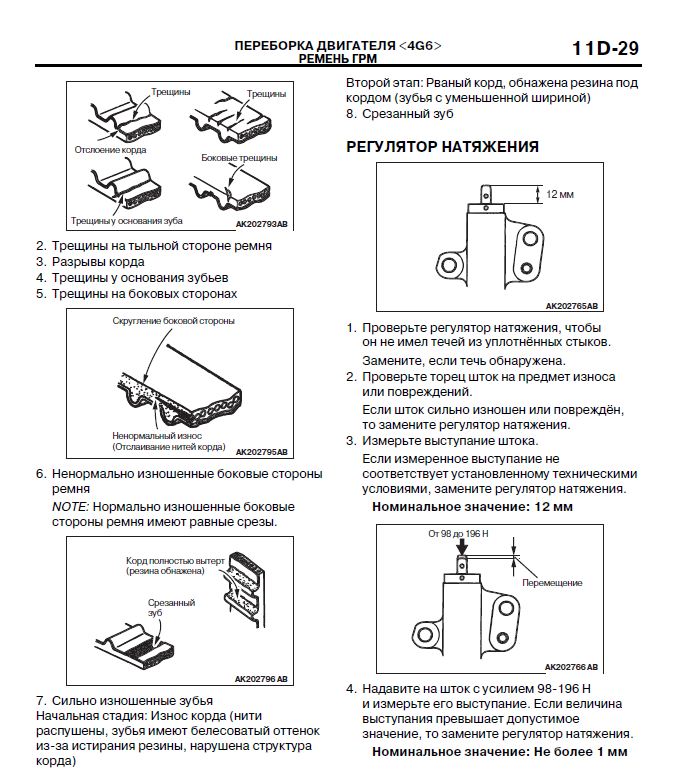

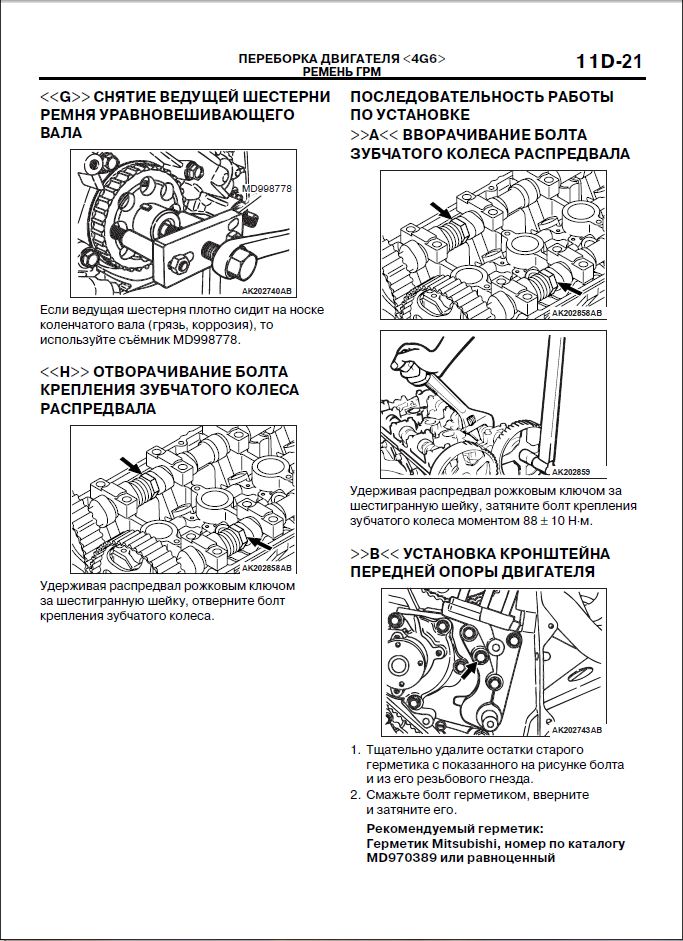

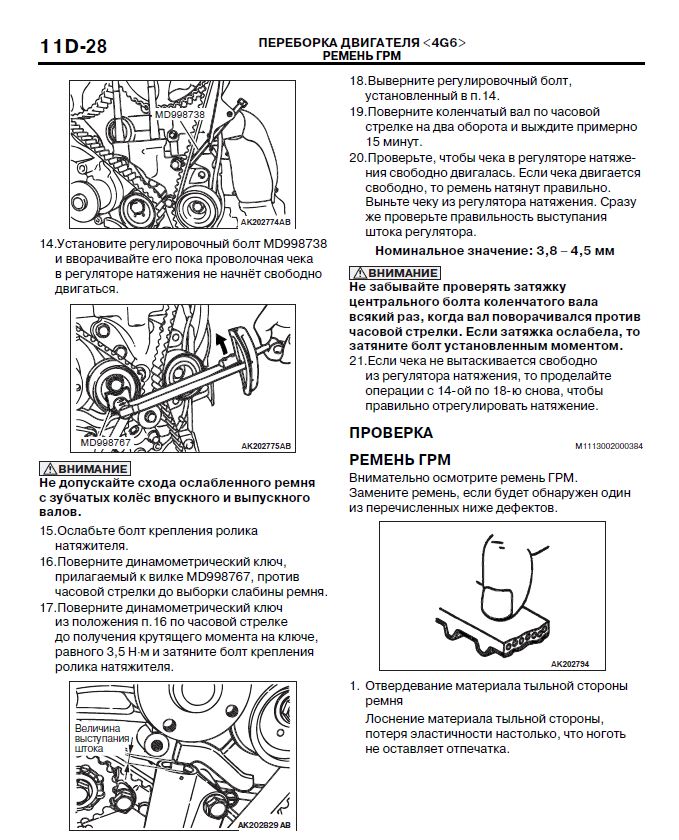

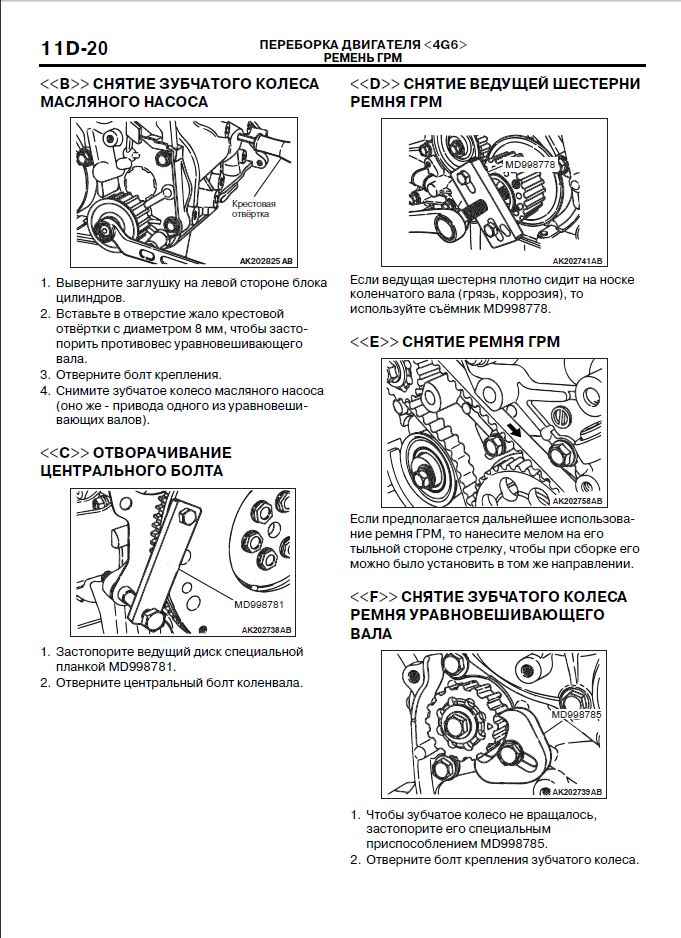

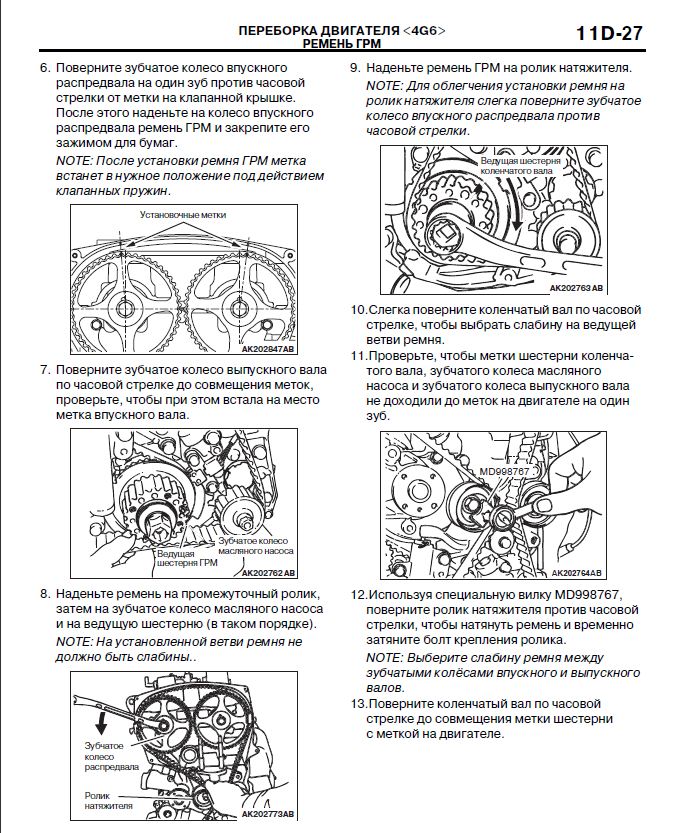

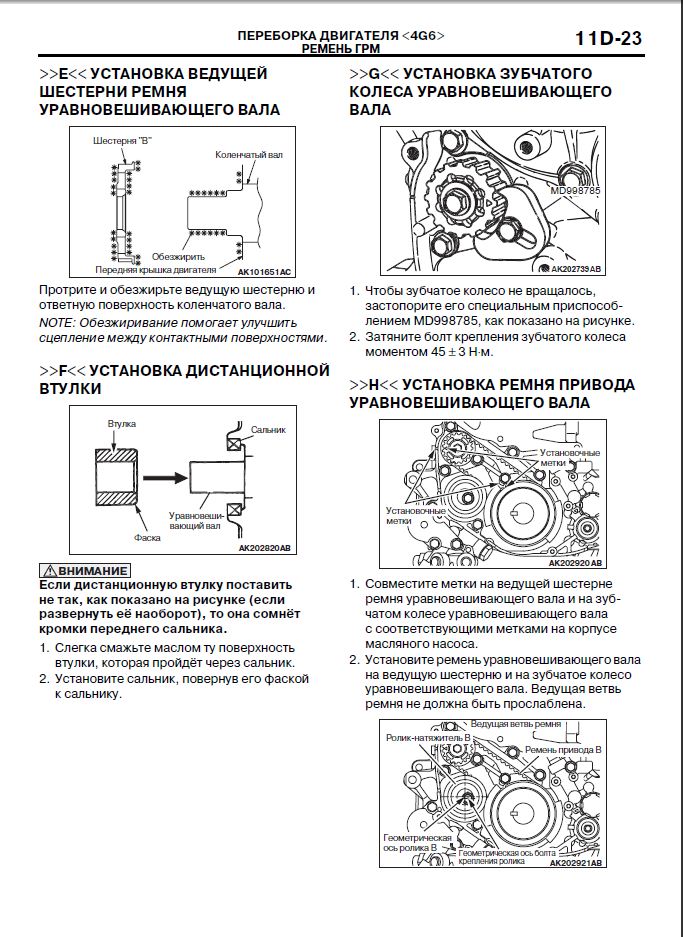

Ну немного "своих" фотографий я Вам выложил, далее привожу выкладки официального руководства по замене ГРМ на двигателе 4G63:

[Mihail V]

Заблаговременно почитав данное руководство, можно хорошо подготовится к замене ГРМ, продумать как сделать те или иные "приблуды" облегчающую данную задачу! (IMG:style_emoticons/default/cool.gif)

С Уважением, Михаил.
