Расчет сопротивлений светодиодов Опции

[Dee]

Может быть напишем как правильно по какой формуле какие параметры и особенности, как лучше это делать, например, может лучше поставить стабилизатор 5в и от него расчитывать. и почему калькуляторы расчета которые в инете расчитывают только 32 параллельно соединенных светодиодов и показывают необходимый резистор 0,5 Ом ?

[SSh]

Токоограничительные резисторы для светодиодов рассчитываются как и многое другое в электронике по закону Ома (I=U/R).
Т.е. если имеем светодиод с допустимым напряжением 3В (U1) и током 20 мА, то при питании от 12-Вольтового источника (U2) получаем
R=(U2-U1)/I = (12-3)/20*10^-3 = 450 Oм (ближайший номинал из стандартного ряда - 470 Ом).
Но, как уже неоднократно писалось, лучше перестраховаться и использовать резистор с большим сопротивлением, хорошо себя зарекомендовал номинал - 1кОм (IMG:style_emoticons/default/wink.gif)

Тот же пример для питания от 5 В
R=(5-3)/20*10^-3 = 100 Ом

А если уж совсем по науке, то существуют спец. драйвера для запитки светодиодов, кстати живой такой микросхемы я в глаза не видел (IMG:style_emoticons/default/smile.gif)
Токоограничительный резистор, хотя бы небольшого номинала со светодиодом рекомендуется подключать всегда!

Вообще много чего про светодиоды написано в соотв. теме здесь же на форуме...

Насчет калькуляторов - не знаю, никогда не пользовался. Если укажешь ссылку - посмотрю...

[Dee]

Тут
подключаю 60 запараллелиных светодиодов к бортовой сети через прикуриватель. 1 Ком горят совсем тускло, 500 ом чуть ярче, но не так как горид один светодиод при 500 ом. в чем дело ? врядли напряжение в прикуривателе просаживается, мощность резисторя играет роль при этом ?

[SSh]

(IMG:style_emoticons/default/biggrin.gif)
Ну, 60 запараллеленных диодов это не то что 1 диод. Тут уж вступает в силу закон Кирхгофа - из узла вытекает столько тока, сколько в него втекает. Ток вытекает по параллельно соединенным светодиодам а втекает по одному единственному резистору.
Посчитаем, при 60 светодиодах с ном. током 20 мА и прямым падением напряжения на них 2 В имеем общий ток 60*20 = 1200 мА = 1,2A.
Для того, чтобы "скинуть" лишние 10В (12-2), обеспечив при этом необходимый ток нужен резистор R=U/I = 10/1,2 = 8,3 Ом.
Мощность играет роль, чтобы резистор не сгорел, и должна быть:
P=U*I= 10*1,2 = 12Вт, с запасом - Ватт на 15...20, т.е. резистор, толщиной с палец.

Еще важный момент - все 60 светодиодов должны иметь идентичные характеристики (ном. ток и прямое падение напряжения)

P.S. Ссылку посмотрел, рассчитывает по приведенной выше формуле, вот выдрал из исходников java

Код

rating1 = (voltage1 - voltage2) * current1;

[Dee]

(IMG:style_emoticons/default/biggrin.gif)
Ну, 60 запараллеленных диодов это не то что 1 диод. Тут уж вступает в силу закон Кирхгофа - из узла вытекает столько тока, сколько в него втекает. Ток вытекает по параллельно соединенным светодиодам а втекает по одному единственному резистору.
Посчитаем, при 60 светодиодах с ном. током 20 мА и прямым падением напряжения на них 2 В имеем общий ток 60*20 = 1200 мА = 1,2A.
Для того, чтобы "скинуть" лишние 10В (12-2), обеспечив при этом необходимый ток нужен резистор R=U/I = 10/1,2 = 8,3 Ом.
Мощность играет роль, чтобы резистор не сгорел, и должна быть:
P=U*I= 10*1,2 = 12Вт, с запасом - Ватт на 15...20, т.е. резистор, толщиной с палец.

Еще важный момент - все 60 светодиодов должны иметь идентичные характеристики (ном. ток и прямое падение напряжения)

как все сложно.. лан, пасиб, буду пробовать 10 Ом 15 вт

[SSh]

как все сложно

А ты представь водопровод, если по одной трубе втекает определенное кол-во воды, и к этой трубе пристыкованы еще несколько, откуда вода вытекает, то конечно же, сколько воды зальешь в первую трубу, столько же и вытечет через остальные вместе взятые - вот это и есть первый закон Кирхгофа (IMG:style_emoticons/default/wink.gif)

Ну а остальное - просто разделить 2 числа друг на друга

[Asdwarf]

подключаю 60 запараллелиных светодиодов к бортовой сети через прикуриватель.

А, если не секрет, зачем такое извращение??? Если диоды белые/синие (3..3,3В) подключить 20-ю параллельными тройками, если красные/желтые (2В) - 15-ю четверками или 12-ю пятерками.
И не нужен будет этот дикий резистор...

[Dee]

подключаю 60 запараллелиных светодиодов к бортовой сети через прикуриватель.

А, если не секрет, зачем такое извращение??? Если диоды белые/синие (3..3,3В) подключить 20-ю параллельными тройками, если красные/желтые (2В) - 15-ю четверками или 12-ю пятерками.
И не нужен будет этот дикий резистор...

а что значит 20-ю параллельными тройками или 15-ю четверками?
такое извращение потомому что SMDшными светиками выложен рисунок. сейчас и так проводники заметней чем сами светодиоды.. а если как то по другому подключать количество проводников увеличится сильно..
еще была мысль не проводниками спаивать а как нить на прозрачную пленку приклеить и соеденить(важно что бы достигалась прозрачность), но как это сделать так и не придумал

[Asdwarf]

Ну, не последовательно 60 штук, а 3 последовательно, параллельно им еще 3 последовательных и т.д. 20 раз

[Dasot]

Ну, не последовательно 60 штук, а 3 последовательно, параллельно им еще 3 последовательных и т.д. 20 раз

не 3 а 4. иначе сгорит все к чертям. напруга в борт сети скачет лично у меня от 11.5 до 14.5 Вольт. диодам каждому из них (если стандартные диоды) 3.5В надо. следовательно при 4 диодах вместе, будет выходить чтото типа 14В... ну я бы лучше конечно сделал бы все параллельными, и на каждый по резюку... имхо так надёжнее, и если умирать начнут то по одному а не по 3-4штуки

[SSh]

Резистор, хотя бы небольшого номинала весьма желательно ставить в любом случае, особенно если напряжение не стабилизировано, как в бортовой сети например. Он (резистор) стабилизирует ток через диод(ы).
Как это происходит? При увеличении тока через диод увеличивается и падение напряжения на резисторе (они же включены последовательно). Тем самым уменьшается напряжение, приложенное к диоду и как следствие - умеьшение тока через него.
Кстати по такому же принципу работают и простейшие зарядочники - в цепи последовательно включен резистор а в некоторых еще ставили лампу накаливания, сопротивление спирали изменялось при разгорании и это давало доп. стабилизацию

[Dasot]

Резистор, хотя бы небольшого номинала весьма желательно ставить в любом случае, особенно если напряжение не стабилизировано, как в бортовой сети например. Он (резистор) стабилизирует ток через диод(ы).
Как это происходит? При увеличении тока через диод увеличивается и падение напряжения на резисторе (они же включены последовательно). Тем самым уменьшается напряжение, приложенное к диоду и как следствие - умеьшение тока через него.
Кстати по такому же принципу работают и простейшие зарядочники - в цепи последовательно включен резистор а в некоторых еще ставили лампу накаливания, сопротивление спирали изменялось при разгорании и это давало доп. стабилизацию

так. а если допустим в передние габариты я хочу поставить покупные диоды, но они у меня постоянно перегорают, какой стабилизатор надо поставить? и как? (IMG:style_emoticons/default/rolleyes.gif) т.е. имеем 2 провода которые идут на патрон лампы габаритов. к ним надо и прифигачить стабик... если можно поподробнее (у стаба помоему 3 лапки) на какую лапку что цеплять?

[Asdwarf]

не 3 а 4. иначе сгорит все к чертям. напруга в борт сети скачет лично у меня от 11.5 до 14.5 Вольт. диодам каждому из них (если стандартные диоды) 3.5В надо.

4 белых от 12В гореть не будут нормально. Красных - будут. Так а кто мешает воткнуть что-нибудь типа КРЕНки? 7812 или 78L12...Я, вон, в "ангельский глаз" засунул - и вроде ничего так, почти не прыгает.
А отдельно вешать - очень большой суммарный ток будет

[SSh]

Вот здесь можно узнать много интересного про светодиоды и их подключение (IMG:style_emoticons/default/wink.gif)
http://forum.amadeus-project.com/index.php?showtopic=82

В том числе как соединять стабилизаторы и рассчитывать их
http://forum.amadeus-project.com/index.php...ost&p=11440

[MitsAbeRs]

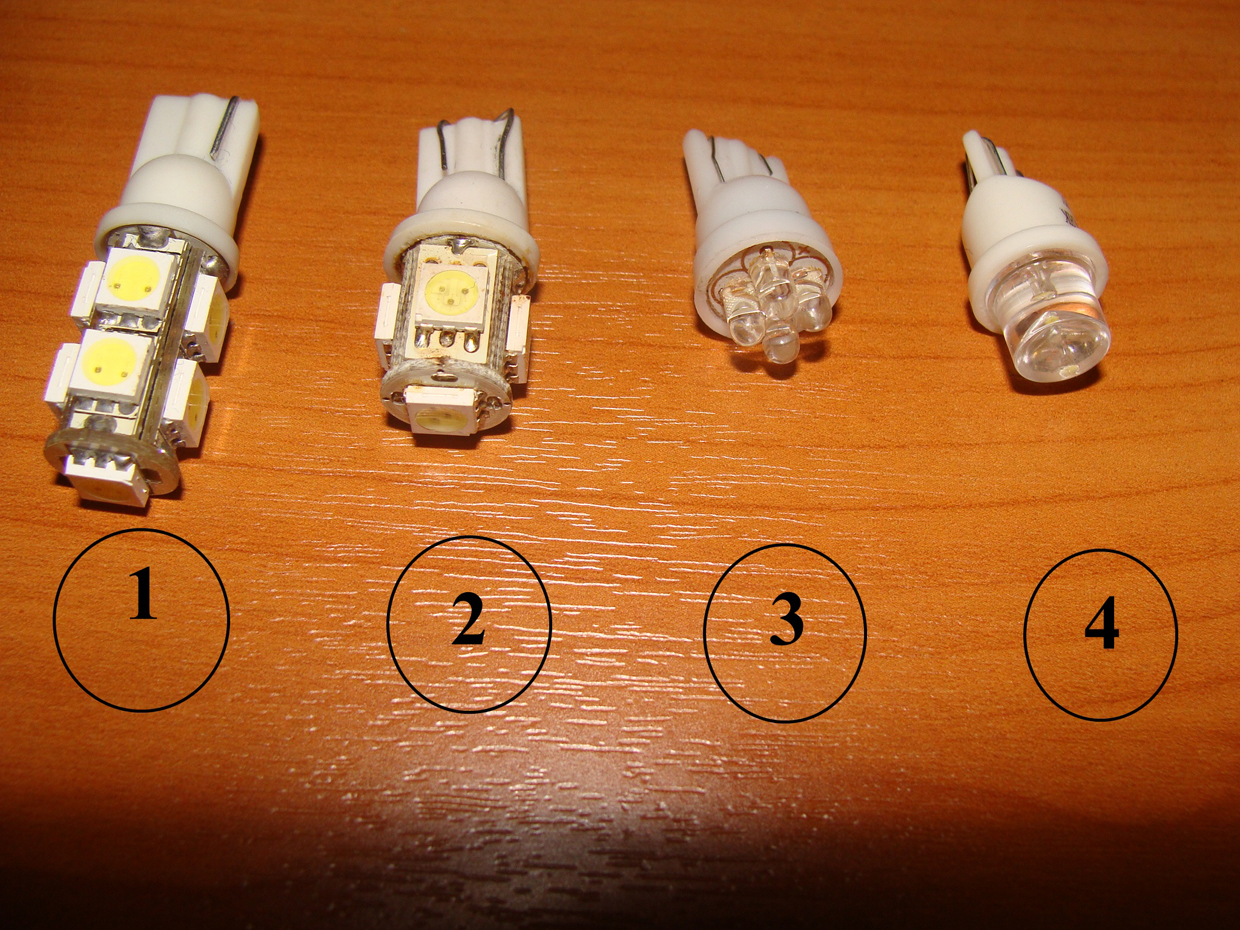

Маньяки Всем привет! Помогите рассчитать кое-что а именно вот для этих "столбиков с глазами" стабилизаторы, а то сгорают на ура все никак руки не дойдут (уже как год, прошел,все времени, нет);
1) желательно схемку как спаять и какие там примочки еще нужны.
2) интересует особенно для №1, так как буду ставить такие почти.
3) и узнать бы для №1 какой расчет и как правильно делать, сколько на 1 желтый "глазик" приходится вешать в граммах так сказать.
Заранее Всем спасибо.

Прикрепленные изображения



[SSh]

Для расчета требуются исходные данные, ну напряжение питания нам известно - 12В, еще надо знать прямое падение на диодах и номинальный ток. А рассчитать очень просто - см. сообщение 2.

[MitsAbeRs]

надо знать прямое падение на диодах и номинальный ток.

Прямое падение это как мерить и что это такое, на какие ножки тыкать нужно? (IMG:style_emoticons/default/rolleyes.gif)
Номинальный ну как обычный у всех лансеров. (IMG:style_emoticons/default/rolleyes.gif)

[SSh]

(IMG:style_emoticons/default/biggrin.gif)
Да уж...
Прямое падение напряжения и ток - это паспортные данные светодиодов, и если напряжение приблизительно одинаково для всех, порядка 2...3,5В, то ток может различаться в десятки раз. И, кстати, ток не на Лансерах (IMG:style_emoticons/default/biggrin.gif) - а на нагрузке, в данном случае - ток через светодиоды. Да и с напряжением не все гладко, как видно на фото на этих модулях стоят по нескольку светодиодов. Как они соединены? Если последовательно, то напряжение умножается на их кол-во, если параллельно - то ток. Ну и т.д.

Кстати, в таких вот "столбиках" резистор уже установлен, я покупал с одним светодиодом, воткнул не глядя - через некоторое время он сгорел. Тогда уж рассмотрел более внимательно - а там стоит резистор 470 Ом, т.е. именно такой, какой и получается по расчетам. Но, в этом случае диод работает на предельных режимах и малейшее отклонение приводит к выходу его из строя, я писал об этом. Не говоря уже о том, что диод греется (если не сам, то извне) и это тоже приводит к изменению характеристик.
Сделай вот что - аккуратно выпрями проволочки и вытяни блок из цоколя. Посмотри, какое там стоит сопротивление и немного увеличь его номинал.

[MitsAbeRs]

(IMG:style_emoticons/default/biggrin.gif)
Да уж...
Сделай вот что - аккуратно выпрями проволочки и вытяни блок из цоколя. Посмотри, какое там стоит сопротивление и немного увеличь его номинал.

Спасибо. Сейчас разберу (IMG:style_emoticons/default/smile.gif) и сфоткаю...
P.S: Дядя SSh не ругай я же в электронике бум бум (IMG:style_emoticons/default/laugh.gif) , паять умею а что для чего служит не знаю, вот учусь у Вас, может годам к 30 осилю азы электроники (IMG:style_emoticons/default/biggrin.gif) , это мне очень очень интересно люблю паять и что то делать сам, даже жалею что не пошел учится на электронщика или программиста (IMG:style_emoticons/default/happy.gif) , я вот даже тестер купил ворде нормальный тоже как нить сфоткаю.

[SSh]

Наоборот, приветствую. И по этой же причине стараюсь всегда все подробно описывать. Насчет "Да уж" - извини (IMG:style_emoticons/default/wink.gif) , я честно признаюсь, смеялся (IMG:style_emoticons/default/laugh.gif) (IMG:style_emoticons/default/biggrin.gif) , слишком уж курьезно на самом деле было написано (IMG:style_emoticons/default/smile.gif)
