Shift-Light своими руками 2 Опции

[MagneticMan]

бузер стоит такой как ты показывал в прошлый раз. он как раз встал на плате... ща фото сделаю...

[SSh]

Специально попищал бузером подольше, даже жена прибежала из соседней комнаты, мол что это пищит не переставая (IMG:style_emoticons/default/smile.gif) На раскачке стоит SMD транзистор - не греется...
Скоро выложу фото окончательного варианта, уже заканчиваю (IMG:style_emoticons/default/wink.gif)

[MagneticMan]

(IMG:http://s006.radikal.ru/i215/1101/82/035c15b2f052.jpg)


Серж. а есть у тебя ася?

[SSh]

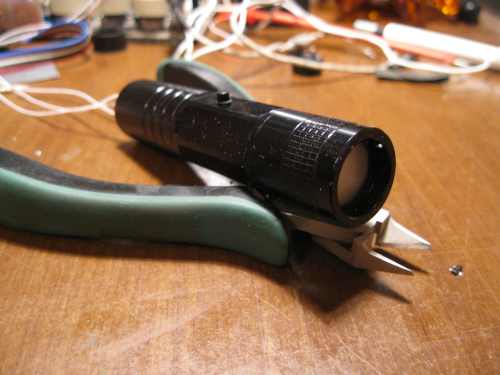

Вот и он - окончательный (почти (IMG:style_emoticons/default/smile.gif) ) вариант.
Во-первых, можно укоротить на пару см, но пока не хочу, завтра примерю, может этот размер лучше будет смотреться. Во-вторых - любое устройство на МК всегда можно модернизировать перепрошивкой, ничего не меняя в схеме.


Ася есть, в профиле указана, но я ею редко пользуюсь. Если надо - сейчас запущу (IMG:style_emoticons/default/wink.gif)

P.S. Справа от губок бокорезов виден SMD транзистор, такой-же стоит и на бузере.

[MagneticMan]

ну вот мой почему то нагрелся... прикуривать можно было. (IMG:style_emoticons/default/biggrin.gif) (IMG:style_emoticons/default/biggrin.gif) (IMG:style_emoticons/default/biggrin.gif)
а вот фонарик похоже с линзой.... прикольно

[SSh]

Единственная причина по которой может греться - большой ток, что может быть следствием малого сопротивления нагрузки. А бузер ты правильно подключил? На нем указана полярность...

Ася - on-line

[SSh]

Фонарик был с линзой, я её выкинул и поставил матовую пленку чтоб не очень било в глаза. А отражатель - да, есть.
Кстати, уже после того как все сделал подумал вот что - а если нам не нужно чтобы этот самый ShiftLight работал? Ставить отдельный выключатель - не то... Надо переделать прошивку, скажем если перед включением зажигания держать кнопку SET нажатой, то устройство выключается. Дальнейшие включения-выключения зажигания не повлияют на его состояние. А для включения надо будет просто еще раз нажать на ту же кнопку, но при запущенном двигателе. Девайс включится и сразу-же зафиксирует текущие обороты.
Дальнейшие усовершенствования (если найдется время на это) - включение-выключение пищалки, опять той-же самой кнопкой.
Что думаете насчет такой модернизации?

[MagneticMan]

думаю это уже на любителя. я себе поставлю на постоянное включение и привязку к тахометру. движку я редко выкручиваю на 6000,но бывает и по этому большую часть времени гаджет просто будет молчать и ждать "ну когда же его время придёт" (IMG:style_emoticons/default/wink.gif)

[SSh]

Ну а мне понадобится скорее всего. Подключу к спидометру, буду устанавливать мах. допустимую скорость когда сын за рулем (IMG:style_emoticons/default/smile.gif)
Если вообще поставлю... Неохота приборку откручивать (IMG:style_emoticons/default/wink.gif)

[SSh]

Случайно нашел вот что
http://www.audiomobile.ru/texts/18163.html
79 Евро (IMG:style_emoticons/default/blink.gif) Это они шутят так что-ли? Там деталей на 5 копеек...
Причем прибор на ссылке менее функционален чем наш, там нет оперативной настройки оборотов отсечки.
Надо ехать в Германию, хотя я там уже был, не понравилось...

[MagneticMan]

(IMG:style_emoticons/default/wink.gif) (IMG:style_emoticons/default/wink.gif) вот вот

[Grey_aRROW]

Всем привет! =)
Чрезвычайно полезным делом вы занимаетесь.За что вам,уважаемый SSh большое спасибо! (IMG:style_emoticons/default/wink.gif)
Успехов!

[SSh]

Спасибо (IMG:style_emoticons/default/smile.gif)

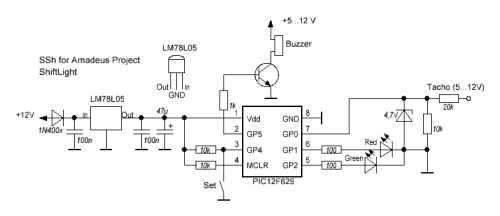

Тут высказывались пожелания иметь двухцветный вариант - вот он:

При включении горит зеленый светодиод, после достижения установленных оборотов - зеленый гаснет, загорается красный. Цвета естественно могут быть любые, по желанию. У меня был такой двухцветный светодиод - его и поставил (IMG:style_emoticons/default/wink.gif) . Можно и 2 отдельных поставить...
ВНИМАНИЕ - МК заменен на PIC12F629 как более простой и дешевый.

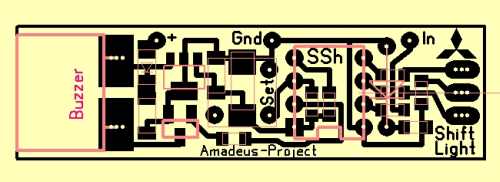

Разводка в габаритах китайского фонарика (12...15х50мм) (IMG:style_emoticons/default/wink.gif)

 shiftlight.zip ( 8,28 килобайт ) Кол-во скачиваний: 992


Ну и прошивка:
 SHIFT.zip ( 699 байт ) Кол-во скачиваний: 921

[MagneticMan]

о блин.....
в чип-дип этот пик 250 рябчиков стоит... по первой наработке 12f675 брал за 200 в том же магазине

[SSh]

Я уже неоднократно отмечал - в чип-дипе непонятные цены. Кстати, у нас есть один радиомагазин, насколько я понял работает именно с чипдипом, так вот везде Atmega8 (это такой МК) стоит порядка 2,5$, у них более 15-и...

А насчет 629 не переживай (IMG:style_emoticons/default/smile.gif) . Если надо - перекомпилирую под 675, в схеме менять ничего не нужно.

[MagneticMan]

я себе уже собрал... даже две. (IMG:style_emoticons/default/wink.gif) меня и первый вариант устроил очень даже.... даже в первый можно два цвета воткнуть... и будет как надо.

[SSh]

в первый можно два цвета воткнуть

Надо или менять прошивку или поставить доп. инвертор (нежелательно, лишняя еталь (IMG:style_emoticons/default/wink.gif) )

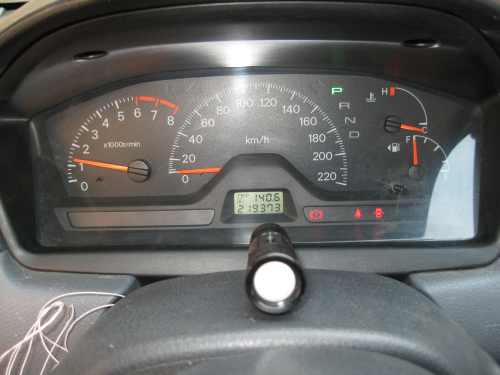

А вот как мой смотрится на рулевой колонке (провода еще не подключены и не замаскированы)

[Uncle_Dizel]

SSh огромное спасибо за проделанную работу ))))))))))
вопрос тут его уже обсуждали если я хочу поставить больше светодиодов то мне надо будет использовать транзистор (n-p-n типа)
базу подключить к сопротивлению на 100 Ом ,на коллектор подать (+ 5..12 ,в зависимости от светодиода) к эмиттер подключить светодиоды и на связку к стабилитрону и 10 Ком сопротивлению на массу ? так?

[SSh]

Не совсем так... Сейчас мне что-то нездоровится, пойду прилягу. Попозже нарисую схему - что, куда и как подключать.

[SSh]

Слегка очухался, стал соображать.

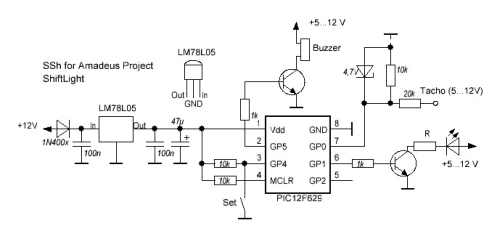

Ключ(и) подключаются так:


Если надо 2 цвета, то аналогичный ключ должен стоять и на GP2.
СОпротивление и мощность резистора R зависят от количества, способа включения (параллельно-последовательно) светодиодов и от выбранного напряжения питания (5 или 12В)
