 2.6.2011, 22:56
Сообщение
#341
|
|
|
Технический Маньяк-Гуру  Группа: Технический Маньяк Сообщений: 7049 Регистрация: 3.6.2009 Из: Армения Вне форума Авто: Lancer IX, AT Репутация:  265
 |
Помехи... Сигнал с катушки никак не может называться идеальным, поэтому и происходят сбои. Тут простым делителем на входе не обойтись, может надо еще и отдельный формирователь-ограничитель делать. Но и опять пока не измеришь и не увидишь что там происходит - трудно давать конкретные советы...
А может еще и программный фильтр понадобится... |
 |

|
|
3.6.2011, 8:57
Сообщение
#342
|
|
|
electric Группа: Технический Маньяк Сообщений: 122 Регистрация: 13.5.2011 Из: С-Пб. Вне форума Репутация: 0
|
А попроще нет вариантов? *)))
|
|
|
|
|
3.6.2011, 9:02
Сообщение
#343
|
|
|
Технический Маньяк-Гуру Группа: Технический Маньяк Сообщений: 7049 Регистрация: 3.6.2009 Из: Армения Вне форума Авто: Lancer IX, AT Репутация: 265
|
Можно поискать более "чистый" сигнал, наверное где-нибуть в районе тахометра, или устаановить отдельный датчик оборотов, например пару магнит-датчик Холла, вариантов может быть много.
|
|
|
|
|
3.6.2011, 11:49
Сообщение
#344
|
|
|
electric Группа: Технический Маньяк Сообщений: 122 Регистрация: 13.5.2011 Из: С-Пб. Вне форума Репутация: 0
|
Цитата(SSh @ 2.6.2011, 15:49)  Писал, все верно... Но не говорил что простой заменой одной на другую... Взаимозаменяемые (в данном случае) - те, что обозначены на схеме ЛА7 и ЛЕ5 А соединения для ЛА9 или ЛЕ10 должны быть такими: [attachment=9216:gen.JPG] Тут-же показано и соединение наушников. P.S. Под ЛА9 (ЛЕ10) и разводка должна быть другая Сергей, я для этой схемы не могу разводку сделать... |
|
|
|
|
3.6.2011, 13:02
Сообщение
#345
|
|
|
Technical maniac Группа: Почетные ветераны Сообщений: 1181 Регистрация: 13.7.2010 Из: Астрахань Вне форума Авто: Lancer IX-1.5 CVT Репутация: 49
|
Hoomen?а а чем тебя схема с ЛЕ5 не устраивает?
Очень популярная микруха(так же как и аналог CD4001) вот разводка без второго конденсатора: CD4001 |
|
|
|
|
3.6.2011, 13:14
Сообщение
#346
|
|
|
electric Группа: Технический Маньяк Сообщений: 122 Регистрация: 13.5.2011 Из: С-Пб. Вне форума Репутация: 0
|
sanche29, Потому, что там где я покупаю запчасти есть только ЛА9 *)))
|
|
|
|
|
3.6.2011, 13:30
Сообщение
#347
|
|
|
Technical maniac Группа: Почетные ветераны Сообщений: 1181 Регистрация: 13.7.2010 Из: Астрахань Вне форума Авто: Lancer IX-1.5 CVT Репутация: 49
|
(IMG:style_emoticons/default/shok.gif) Дружище,сорри,но я сомневаюсь,что в Питере нет этих микрух...
ЛЕ5 стоит 5руб.(CD4001 стоит 10руб.) 561 серия,так же как и 155,да и многие другие оч.распространенные микрухи |
|
|
|
|
3.6.2011, 13:34
Сообщение
#348
|
|
|
Технический Маньяк-Гуру Группа: Технический Маньяк Сообщений: 7049 Регистрация: 3.6.2009 Из: Армения Вне форума Авто: Lancer IX, AT Репутация: 265
|
Блокировочный конденсатор (второй (IMG:style_emoticons/default/smile.gif) ) настоятельно рекомендую устанавливать. Особенно на цифровых схемах. Во избежании помех по цепям питания.
|
|
|
|
|
3.6.2011, 13:42
Сообщение
#349
|
|
|
Technical maniac Группа: Почетные ветераны Сообщений: 1181 Регистрация: 13.7.2010 Из: Астрахань Вне форума Авто: Lancer IX-1.5 CVT Репутация: 49
|
Упс..понял (IMG:style_emoticons/default/blush.gif)
|
|
|
|
|
3.6.2011, 13:46
Сообщение
#350
|
|
|
electric Группа: Технический Маньяк Сообщений: 122 Регистрация: 13.5.2011 Из: С-Пб. Вне форума Репутация: 0
|
sanche29, есть конечно. Но увы, расстояния дают о себе знать. Порой выйдет не 5р. а все 200р. с расходами на транспорт. А там где я беру в 5 минутах от дома. + Универсальность нужна во всем, даже в двух разных схемах одного аппарата *))
|
|
|
|
|
3.6.2011, 13:48
Сообщение
#351
|
|
|
Technical maniac Группа: Почетные ветераны Сообщений: 1181 Регистрация: 13.7.2010 Из: Астрахань Вне форума Авто: Lancer IX-1.5 CVT Репутация: 49
|
Цитата(Hoomen @ 3.6.2011, 14:46) ...Порой выйдет не 5р. а все 200р. с расходами на транспорт. Да...в этом согласен с тобой полностью (IMG:style_emoticons/default/smile.gif) Hoomen,дерзай,все получится (IMG:style_emoticons/default/wink.gif) P.S.-Саша,Санче,Александр (IMG:style_emoticons/default/smile.gif) |
|
|
|
|
3.6.2011, 14:15
Сообщение
#352
|
|
|
Технический Маньяк-Гуру Группа: Технический Маньяк Сообщений: 7049 Регистрация: 3.6.2009 Из: Армения Вне форума Авто: Lancer IX, AT Репутация: 265
|
|
|
|
|
|
4.6.2011, 12:23
Сообщение
#353
|
|
|
electric Группа: Технический Маньяк Сообщений: 122 Регистрация: 13.5.2011 Из: С-Пб. Вне форума Репутация: 0
|
Спасибо, Сергей. Сделаю отпишусь.
|
|
|
|
|
4.6.2011, 12:45
Сообщение
#354
|
|
|
Технический Маньяк-Гуру Группа: Технический Маньяк Сообщений: 7049 Регистрация: 3.6.2009 Из: Армения Вне форума Авто: Lancer IX, AT Репутация: 265
|
Не за что (IMG:style_emoticons/default/smile.gif)

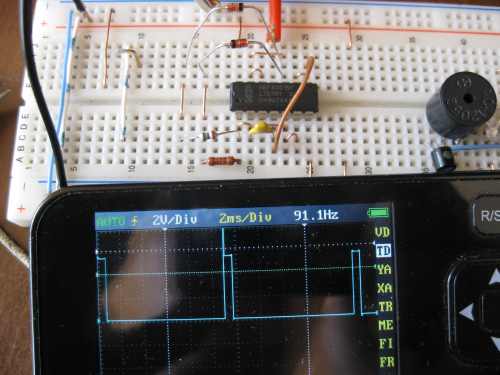

Там в принципе и делать нечего, только что понадобился аналогичный (даже посложнее, с отличающимися длительностями импульса и паузы) генератор - за пару минут набросал на макетке (IMG:style_emoticons/default/wink.gif)
|
|
|
|
|
4.6.2011, 15:04
Сообщение
#355
|
|
|
Начинающий Технический Маньяк Группа: Технический Маньяк Сообщений: 17 Регистрация: 13.1.2011 Вне форума Репутация: 0
|
сергей а есть схема фильтра чтобы сформировать четкие сигналы с катушки зажигания?
|
|
|
|
|
4.6.2011, 16:02
Сообщение
#356
|
|
|
Технический Маньяк-Гуру Группа: Технический Маньяк Сообщений: 7049 Регистрация: 3.6.2009 Из: Армения Вне форума Авто: Lancer IX, AT Репутация: 265
|
Схем множество, но надо знать что там за импульсы чтобы под них подобрать наиболее подходящий формирователь.
|
|
|
|
|
4.6.2011, 21:54
Сообщение
#357
|
|
|
Начинающий Технический Маньяк Группа: Технический Маньяк Сообщений: 17 Регистрация: 13.1.2011 Вне форума Репутация: 0
|
http://jiguli-2105.narod.ru/2105/9-6-4-2.html
вот что нашел по такой схеме собрано зажигание , вход сигнала GPIO.0 у микроконтроллер беру катушки зажигания.... |
|
|
|
|
5.6.2011, 5:22
Сообщение
#358
|
|
|
Технический Маньяк-Гуру Группа: Технический Маньяк Сообщений: 7049 Регистрация: 3.6.2009 Из: Армения Вне форума Авто: Lancer IX, AT Репутация: 265
|
Цитата На клеммы “3” и “6” коммутатора подаются прямоугольные импульсы, имитирующие импульсы датчика. Что за датчик? Судя по осциллограмме с него идет нормальный и по форме и по эл. параметрам сигнал. Вот с него и надо снимать а не с катушки. |
|
|
|
|
5.6.2011, 8:18
Сообщение
#359
|
|
|
Начинающий Технический Маньяк Группа: Технический Маньяк Сообщений: 17 Регистрация: 13.1.2011 Вне форума Репутация: 0
|
на вазах обычно стоит датчик Холла( http://www.chipdip.ru/product/2av54.aspx ) , я тоже думал что с него попробывать снимать сигнал ,просто провода придеться тянуть из под капота , я все же думаю попробывать поэксперементировать с фильтрами , сергей можешь показать пару схем?
|
|
|
|
|
5.6.2011, 10:42
Сообщение
#360
|
|
|
Технический Маньяк-Гуру Группа: Технический Маньяк Сообщений: 7049 Регистрация: 3.6.2009 Из: Армения Вне форума Авто: Lancer IX, AT Репутация: 265
|
Я не знаю какой сигнал идет конкретно у тебя. Какие там помехи присутствуют, фронты, спады и т.д. Пока не увижу осциллограммы - ничего не могу предложить...
А катушка разве не под капотом? Кстати, а тахометр на машине есть? Может попытаться подцепиться к нему? |
|
|
|
 |
