CNC станочек, Из подручных материалов... Опции

[sanche29]

Насколько я знаю,-ленточная резьба не стандартизирована,соответственно и плашек и метчиков для нее не существует.Хотя,может и ошибаюсь,если что,поправьте.
Ну если токарь действительно квалифицированный,и располагает соответствующим оборудованием,то не такая уж и проблема,я думаю.
Сергей,капролон это же полимер,правильно? Как им винт шлифовать??? При помощи масла,и все??

[SSh]

Капролон да, полимер. А есть еще с фрафитом - с уменьшенным коэф. трения. Из него хочу сделать гайки, а полировать - обыкновенной металлической плашкой...

если токарь действительно квалифицированный

А вот это уже проблема. В последние годы все сплошь юристы и экономисты, а вот токари постепенно исчезают как класс...

[sanche29]

Сергей,фрезы,которые Вы точили,как в работе?

[SSh]

Я их уже наточил целую кучу... Но пока как следует не могу проверить т.к. диаметр фрез ограничивается имеющимися у меня цангами - 2,4 и 3,2 мм. Сделал еще из победитового сверла 1 мм (хвостовик 3,2) - вроде нормально получилось, но я эту фрезу сломал - при неработающем шпинделе включил подачу. Оставил окончательные испытания на потом, сейчас точится новый шпиндель с набором цанговых зажимов от 0,5 до 2,5 мм - вот на нем и начну проверять. Мелкие сверла в наличии имеются (IMG:style_emoticons/default/smile.gif) Если сточить угол - в принципе получается шпоночная фреза. Ну и укоротить чтоб не сломалось.
Я вот уже подумываю об установке 4-й координаты (IMG:style_emoticons/default/smile.gif)

[sanche29]

Шпиндель горизонтально поворачиваться будет!!!?????

[SSh]

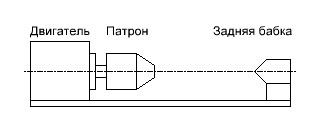

Нет, пока это невостребовано (IMG:style_emoticons/default/smile.gif) Буду делать вращающуюся ось. Прибл. вот так:

Поясню необходимость (для меня (IMG:style_emoticons/default/wink.gif) ) Двигатель - шаговый, закрепленную в патроне деталь можно будет проворачивать на любой угол, кратный полушагу движка. Вот, например, недавно мне понадобилось сделать на внешней поверхности кольца 3 углубления, разнесенных на 120 град. И есть у меня довольно мощные движки с шагом в 6 град, в полушаге дают поворот на 3 градуса. С этим шагом окружность можно поделить пополам, на 3, 4, 5, 6, 8 и т.д. частей

[sanche29]

Ааа,т.е. типа делительная головка будет (IMG:style_emoticons/default/smile.gif)

[SSh]

Да, но с шагом в 3 градуса... И мелкие шестерни можно будет точить.
В принципе поставив другой движок и как токарный можно использовать - закрепив вместо шпинделя резец.
Тоже вечная проблема со стойками, имеющиеся как правило бывают или короче или длиннее того что требуется. (IMG:style_emoticons/default/smile.gif)
Приходится или резать и доводить напильником или подкладывать шайбы....

[SSh]

Поставил новые ходовые винты - стало намного труднее проворачивать. Видимо шейки проточили не совсем так как надо. Уже хотел выкидывать но тут в случайно попались шарнирные подшипники, причем именно такого размера как и те что у меня стояли - обычные шарикоподшипники. Ничего даже и растачивать не пришлось, выпресовал старые и запресовал новые. Но вопрос замены винтов с повестки не снят, все-таки в конце-концов будут стоять с ленточной резьбой...

[sanche29]

А сейчас ходовые с какой резьбой?

[SSh]

Не заметил вопрос...
Сейчас М16х2 на X и Y, М10х1 на Z.

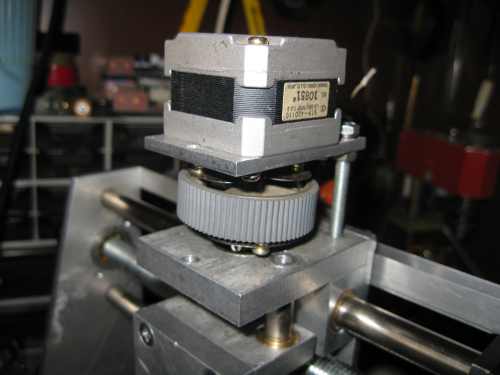

Кстати, вот узел вертикальной подачи, не было движка с двухсторонним валом, пришлось крутилку приспосабливать прямо на муфте. Крутить очень даже удобно...


Еще нашел описание технологии изготовления ходовых гаек из эпоксидки. По отзывам - вполне нормально получается. У меня как-раз все в гайки и упиралось. Если винты худо-бедно можно выточить, то с гайками глухо. Буду понемного присматриваться - где наковырять такие винты, хотя пока и с этими неплохо получается.

[sanche29]

А вот про гайки с эпоксидки интересно!Что за технология такая? (IMG:style_emoticons/default/smile.gif)

[SSh]

Да вот, хотя-бы здесь
http://www.vri-cnc.ru/modules.php?name=For...asc&start=0

[sanche29]

Надо же..интересный метод (IMG:style_emoticons/default/huh.gif)
Тем более отливать сразу на винте,-это ж получается,что и люфт пропадет!?

[SSh]

И люфт, и, если отливать прямо на устройстве - и регулировать не надо.

[SSh]

Наконец сегодня достал парочку ДШИ-200-1... Завтра еду домой - будем пробовать как они себя поведут. В смысле - хватит ли мощи при приемлемой скорости перемещения?

[sanche29]

Вот красота! (IMG:style_emoticons/default/smile.gif)
Ждем продолжения (IMG:style_emoticons/default/wink.gif)

[SSh]

Саш, чувствую что продолжаться будет вечно (IMG:style_emoticons/default/smile.gif) Так сказать ЧПУ-шная Санта Барбара (IMG:style_emoticons/default/biggrin.gif)
Сегодня утром, будучи на традиционном кофепитии у друга, что-то искал у него в барахле. Того, что искал не нашел, зато выудил огромную банку шарикоподшипников. Где он столько набрал - сам не помнит, но я у него эту банку конфисковал (IMG:style_emoticons/default/biggrin.gif) и возникла идея некоторые втулки заменить на подшипники. Что мы имеем в таком случае?
1. Более плавный ход
2. Под втулками постепенно скапливается грязь, ведь при работе станка вся пыль и стружка оседают и на напрявляющих, и приходится периодически разбирать и вычищать все это.
3. При использовании втулок надо добиться их идеальной соосности, чуть перекос - резко возрастают усилия, требуемые для перемещения кареток.
4. То-же самое в поперечном измерении - слегка сбились межосевые расстояния между напрявляющими или втулками - тормоз.

А шарикоподшипниками можно при изготовлении особо не заморачиваться с точностью а просто после сборки подстроить положения подшипников.

Сейчас уже начну переделывать, пока, как сказал - только парочку втулок, посмотрим что из этого получиться...

[sanche29]

Маньячная Санта Барбара (IMG:style_emoticons/default/smile.gif)

[Titus]

(IMG:style_emoticons/default/biggrin.gif)
