> новая приборка
Yuriy_R
сообщение 10.3.2011, 21:33
Сообщение #61


*****
*******

Группа:
Технический Маньяк
Сообщений: 2152
Регистрация: 26.7.2009
Из: Славный град Тобольск
Вне форума


Репутация:   53

я тоже сменил дорестайловую на черную от турбовой цедии.

И тоже пытался переделать подсветку на работу от габаритов.

в итоге у меня ничего не получилось... слишком замудрено...


было
(IMG:http://s3.images.drive2.ru/car.journal.photos/7800/000/000/055/66b/88cc8412f93a13c0-large.jpg)

стало
(IMG:http://s3.images.drive2.ru/car.journal.photos/7800/000/000/055/66e/88cc8415e7c4df00-large.jpg)
Go to the top of the page
¬ Вставить ник в форму быстрого ответа
+Quote Post
WheeL
сообщение 10.3.2011, 22:42
Сообщение #62


Начинающий Технический Маньяк
**

Группа:
Технический Маньяк
Сообщений: 7
Регистрация: 10.3.2011
Из: Санкт-Петербург
Вне форума
Авто: Lancer 9 1.6

Репутация:   0

Ну то что должна, это само собой разумеется, вот хотелось бы чтоб происходило это при включении габаритов и яркость регулировать... (IMG:style_emoticons/default/sleep.gif)
Go to the top of the page
¬ Вставить ник в форму быстрого ответа
+Quote Post
WheeL
сообщение 11.3.2011, 23:15
Сообщение #63


Начинающий Технический Маньяк
**

Группа:
Технический Маньяк
Сообщений: 7
Регистрация: 10.3.2011
Из: Санкт-Петербург
Вне форума
Авто: Lancer 9 1.6

Репутация:   0

Цитата(Yuriy_R @ 10.3.2011, 21:33) *
я тоже сменил дорестайловую на черную от турбовой цедии.

И тоже пытался переделать подсветку на работу от габаритов.

в итоге у меня ничего не получилось... слишком замудрено...


было
(IMG:http://s3.images.drive2.ru/car.journal.photos/7800/000/000/055/66b/88cc8412f93a13c0-large.jpg)

стало
(IMG:http://s3.images.drive2.ru/car.journal.photos/7800/000/000/055/66e/88cc8415e7c4df00-large.jpg)



Попробую распиновку найти, может что получится...
Go to the top of the page
¬ Вставить ник в форму быстрого ответа
+Quote Post
Yuriy_R
сообщение 11.3.2011, 23:26
Сообщение #64


*****
*******

Группа:
Технический Маньяк
Сообщений: 2152
Регистрация: 26.7.2009
Из: Славный град Тобольск
Вне форума


Репутация:   53

да с распиновкой там все просто. схемотехника самой приборки организована подругому. хотя попробуй чем черт не шутит.
Go to the top of the page
¬ Вставить ник в форму быстрого ответа
+Quote Post
Onega
сообщение 12.3.2011, 0:31
Сообщение #65


Банный маньяк. Надежный как румынская авиация
*******

Группа:
Почетные ветераны
Сообщений: 5244
Регистрация: 17.3.2009
Из: Ярославль
Вне форума
Авто: Lancer STW 1.6AT

Репутация:   147

Юра, ну и чем твоя приборка от цедии отличается от стандартной рестайлинговой АТ кроме фона шкал? И того что на стоке оцифровка до 220 км/ч? и красный фон тахометра начинается с 6000 об., а не 6300 как у цедии?
Go to the top of the page
¬ Вставить ник в форму быстрого ответа
+Quote Post
SSh
сообщение 12.3.2011, 1:36
Сообщение #66


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 7049
Регистрация: 3.6.2009
Из: Армения
Вне форума
Авто: Lancer IX, AT

Репутация:   265

Обычно грабли в части индикации передач, с подключением датчиков и подсветки проблем не должно возникнуть по идее. Есть фотка платы, покрупнее (в разумных пределах (IMG:style_emoticons/default/smile.gif) )?
Go to the top of the page
¬ Вставить ник в форму быстрого ответа
+Quote Post
Yuriy_R
сообщение 12.3.2011, 7:42
Сообщение #67


*****
*******

Группа:
Технический Маньяк
Сообщений: 2152
Регистрация: 26.7.2009
Из: Славный град Тобольск
Вне форума


Репутация:   53

Цитата
Юра, ну и чем твоя приборка от цедии отличается от стандартной рестайлинговой АТ
Ну цвет черный хотел. и цифры у нее другие.


Цитата
Обычно грабли в части индикации передач, с подключением датчиков и подсветки проблем не должно возникнуть по идее.
Сереж, да нет, там все гуд. Только на старой подсветка включалась от габаритов. А на этой постоянно горит. Пробовал переделать - нифига не смог разобраться...
Go to the top of the page
¬ Вставить ник в форму быстрого ответа
+Quote Post
SSh
сообщение 12.3.2011, 8:09
Сообщение #68


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 7049
Регистрация: 3.6.2009
Из: Армения
Вне форума
Авто: Lancer IX, AT

Репутация:   265

Юр, прозвони контакты. от лампочек подсветки (одной из них, остальные подключены параллельно) к разъему.
Может надо будет просто перекинуть один контакт. На наших приборках подсветка сидит на контактах 38 - на Font ECU откуда подается плюс, и 40 - на реостат. Может у тебя лампочки посажены прямо на массу?
Посмотри в англ. сервис-мануале стр. 90-175.
Go to the top of the page
¬ Вставить ник в форму быстрого ответа
+Quote Post
Yuriy_R
сообщение 12.3.2011, 9:27
Сообщение #69


*****
*******

Группа:
Технический Маньяк
Сообщений: 2152
Регистрация: 26.7.2009
Из: Славный град Тобольск
Вне форума


Репутация:   53

Сереж, та вызванивал уже пробовал, как то хитро там все, запутался... не могу найти откуда идет питание на лампы, там все через ключи как то замудрено, короче не нашел я где можно отрезать подсветку, чтобы перекинуть ее на другой пин от реостата.
Go to the top of the page
¬ Вставить ник в форму быстрого ответа
+Quote Post
charly-sf
сообщение 12.3.2011, 9:45
Сообщение #70


Турбо маньяк
*******

Группа:
Почетные ветераны
Сообщений: 2826
Регистрация: 15.9.2009
Из: МО, Чехов, деревня :)
Вне форума
Авто: Lancer Cedia t-touring

Репутация:   15

Я не пойму: чем вам подсветка так не угодила? Я 3 года с ней езжу и всё ок.
Go to the top of the page
¬ Вставить ник в форму быстрого ответа
+Quote Post
SSh
сообщение 12.3.2011, 12:57
Сообщение #71


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 7049
Регистрация: 3.6.2009
Из: Армения
Вне форума
Авто: Lancer IX, AT

Репутация:   265

Кардинальное решение - просто отрезать дорожки идущие к лампам подсветки и посадить лампы непосредственно на указанные контакты (38 и 40).
2 charly-sf: Ну кому как нравится (IMG:style_emoticons/default/wink.gif) . Мне, например, прежняя приборка (кстати и у меня такая-же точно) Юры нравится больше чем та что он поставил. (IMG:style_emoticons/default/smile.gif)
Go to the top of the page
¬ Вставить ник в форму быстрого ответа
+Quote Post
Onega
сообщение 13.3.2011, 23:22
Сообщение #72


Банный маньяк. Надежный как румынская авиация
*******

Группа:
Почетные ветераны
Сообщений: 5244
Регистрация: 17.3.2009
Из: Ярославль
Вне форума
Авто: Lancer STW 1.6AT

Репутация:   147

самое смешное, что мне тоже... почему и стал внимательно ее разглядывать.. нашел только 2 отличия в цифровке и красной зоне... (IMG:style_emoticons/default/biggrin.gif)
Go to the top of the page
¬ Вставить ник в форму быстрого ответа
+Quote Post
SSh
сообщение 14.3.2011, 6:37
Сообщение #73


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 7049
Регистрация: 3.6.2009
Из: Армения
Вне форума
Авто: Lancer IX, AT

Репутация:   265

(IMG:style_emoticons/default/smile.gif)
Юра, меняй приборку обратно (IMG:style_emoticons/default/biggrin.gif)
Go to the top of the page
¬ Вставить ник в форму быстрого ответа
+Quote Post
Yuriy_R
сообщение 14.3.2011, 8:41
Сообщение #74


*****
*******

Группа:
Технический Маньяк
Сообщений: 2152
Регистрация: 26.7.2009
Из: Славный град Тобольск
Вне форума


Репутация:   53

(IMG:style_emoticons/default/biggrin.gif) (IMG:style_emoticons/default/biggrin.gif) (IMG:style_emoticons/default/biggrin.gif) нееееее, я черную хочу...
Go to the top of the page
¬ Вставить ник в форму быстрого ответа
+Quote Post
SSh
сообщение 14.3.2011, 10:31
Сообщение #75


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 7049
Регистрация: 3.6.2009
Из: Армения
Вне форума
Авто: Lancer IX, AT

Репутация:   265

Тогда попробуй отыскать на плате дорожки, ведущие к лампам подсветки (их проследить нетрудно), перережь их и соедини лампы непосредственно на реостат. Кстати, а к чему у тебя на новой приборке подсоединены контакты 38 и 40?
Go to the top of the page
¬ Вставить ник в форму быстрого ответа
+Quote Post
SSh
сообщение 15.3.2011, 9:58
Сообщение #76


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 7049
Регистрация: 3.6.2009
Из: Армения
Вне форума
Авто: Lancer IX, AT

Репутация:   265

Цитата
Серег, я посмотрел,
на 38pin - 12V.
На 40pin - 0V (общий) и если убавить подсветку реостатом увеличивается до 8V. Тоесть управляется по минусу.

Все "iLL" +12V подсветки звонятся на 7pin +12V АКБ.


Что и требовалось доказать (IMG:style_emoticons/default/smile.gif)
Поздравляю...
Go to the top of the page
¬ Вставить ник в форму быстрого ответа
+Quote Post
Mihail V
сообщение 15.3.2011, 15:10
Сообщение #77


Миша-Сан
*******

Группа:
Технический Маньяк
Сообщений: 10512
Регистрация: 10.12.2009
Из: Нижегородской обл. '152 RUS
Вне форума
Авто: Volvo XC90 2.5T

Репутация:   312

Юра, твой фото отчет переезжает в FAQ, т.к. заслуживает отдельного внимания, спасибо за проделанную работу! (IMG:style_emoticons/default/drinks.gif)
Зайди, посмотри, если что пиши, подправлю! (IMG:style_emoticons/default/wink.gif)
http://forum.amadeus-project.com/index.php...st=0#entry65244
Go to the top of the page
¬ Вставить ник в форму быстрого ответа
+Quote Post
Yuriy_R
сообщение 15.3.2011, 15:26
Сообщение #78


*****
*******

Группа:
Технический Маньяк
Сообщений: 2152
Регистрация: 26.7.2009
Из: Славный град Тобольск
Вне форума


Репутация:   53

Ок, хорошо Миш, пошел править...
Go to the top of the page
¬ Вставить ник в форму быстрого ответа
+Quote Post
kx151m
сообщение 5.10.2011, 13:05
Сообщение #79


Начинающий Технический Маньяк
**

Группа:
Технический Маньяк
Сообщений: 26
Регистрация: 4.10.2011
Из: Новосибирск
Вне форума
Авто: Lancer IX 2.0

Репутация:   0

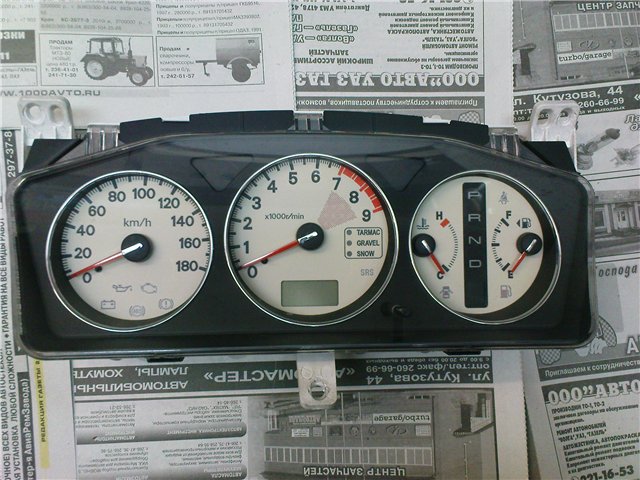

Народ мож кто подскажет где найти вот такую приборку?
Прикрепленное изображение
Go to the top of the page
¬ Вставить ник в форму быстрого ответа
+Quote Post
Maxim_BodyParts
сообщение 5.10.2011, 13:11
Сообщение #80


Меняю почку на Tesla Model S P100D Ludicrous+
*******

Группа:
Почетные ветераны
Сообщений: 2907
Регистрация: 27.6.2010
Из: Киев
Вне форума
Авто: Nissan Leaf + Seat Ibiza

Репутация:   55

О! Только вчера такую узрел!

Это от Evolution VII GTA для японского рынка

(IMG:http://revbook.com.au/data/c/c7a766011dcd4a9b24eae98c9baa84f6/6.jpg)
Go to the top of the page
¬ Вставить ник в форму быстрого ответа
+Quote Post
