Переделка салонных плафонов освещения на диоды, Светодиодный тюнинг Опции

[DmitryVS]

Я имел ввиду вот такой резистор.

Эскизы прикрепленных изображений



[SSh]

D.Kukovitsa, не надо каждое предложение писать в новом сообщении... С разницей в пару минут. И читать труднее и тема излишне разрастается.

[Palex]

Ребята помогите. Может схематично нарисуете, куда что еще впаять.

Ну что-то типа так:

[D.Kukovitsa]

'Palex'
Это же надо так объяснить, что теперь вообще ни чё не понятно (IMG:style_emoticons/default/smile.gif) я же не грамотный в этих делах (обозначениях)

[D.Kukovitsa]

'DmitryVS'
Я так и подумал,что Вы это изначально предлагали. Попробую. А как быть с водительские плафоном? Там я контакты поял к штатным цоколям.
Ну как у всех плафоны, как плафоны, а у меня мыргалка. Сигналку отключали полностью от питания. В етаксе что может быть не так? Откуда импульс?
Дим а если тот резюк который ты сказал, впаять вместо моего?

[DmitryVS]

Попробую. А как быть с водительские плафоном? Там я контакты поял к штатным цоколям.

Если решение с этим резистором поможет - придумаем куда подключить еще один (или переключить этот в другое место). Будем решать проблемы по мере их поступления.

Дим а если тот резюк который ты сказал, впаять вместо моего?

Это делать не нужно. Назначение "Мишиного" резистора - снизить уровень напряжения на светодиодах до 12В (т.к. при работающем генераторе напряжение в сети достигает 14В). У него малое сопротивление и рассеиваемая мощность большая. Мой резистор должен для барабашки изобразить лампу накаливания (активная нагрузка с линейной характеристикой). У него 1кОм и при включении последовательно с плафоном, на нем будет большое падение напряжения - лентам ничего не останется.

[Palex]

Мой резистор должен для барабашки изобразить лампу накаливания (активная нагрузка с линейной характеристикой).

Это не поможет в принципе. На одном резисторе ФВЧ не построишь. Лампа не сглаживает импульс, она просто не успевает разгореться за время импулься за счет собственной инерционности.
Не тратьте время. Либо ищите источник паразитного импулься, либо ставьте фильтр.

[D.Kukovitsa]

Дим, я попробую,люблю эксперементы. Спасибо что помогаешь.
Палехс, можешь показать на фото, как Дима, куда опять фильтр. И какая маркировка или параметры его, что сказать в магазине, чтоб казаться умным.

РЕБЯТА если есть мысли по поводу паразитного импульса, откуда он может идти, подскажите, буду очень признателен!

[D.Kukovitsa]

SSh извини, с планшетника пишу (IMG:style_emoticons/default/biggrin.gif)

[Palex]

Палехс, можешь показать на фото, как Дима, куда опять фильтр. И какая маркировка или параметры его, что сказать в магазине, чтоб казаться умным.

Фильтр - это и есть конденсатор с резистором.

Вообще, я лоханулся, все значительно проще. (IMG:style_emoticons/default/smile.gif)
После твоего токоограничивающего резистора ("Мишиного" (IMG:style_emoticons/default/smile.gif) ), в параллель диодной сборке поставь электролит. В паре с этим резистором он и даст RC-цепочку, гасящую импульс.
На 25 вольт, и микрофарад на 1000. По-хорошему, его надо считать по длине импульса, так, чтобы произведение емкости на сопротивление было больше длины импульса, но кто ж эту длину мерять будет. (IMG:style_emoticons/default/smile.gif)
Мало получится, поставишь больше.

Извини, я с работы, тут особо рисовать не получается. Если не понятно, куда его втасовать, попробую отрисовать дома

P.S. М-да, че-то я не подумал, размерчик-то у электролита не самый маленький получается. Это надо его еще в коробку запихнуть. Вот если бы номинал резистора чуть увеличить...

[D.Kukovitsa]

Попробуй нарисовать дома. На сколько резистор поставить? Тусклее не станет плафон светить?

[Palex]

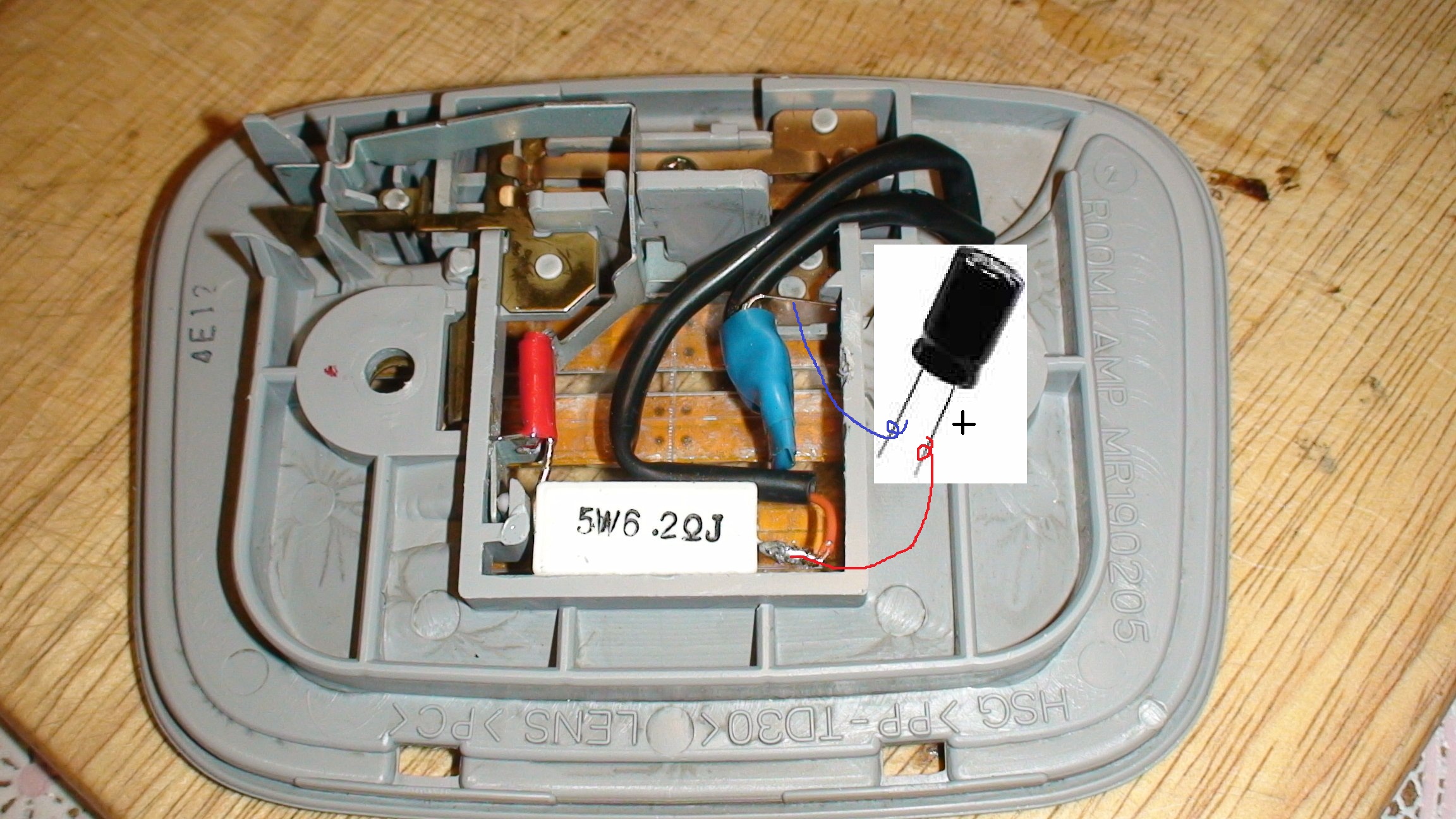

Во, нарисовал. (IMG:style_emoticons/default/smile.gif)

[D.Kukovitsa]

Спасибо огромное. Как эта штукенция называется электролит? Т.е ни чего не отпаивая на плафоне , просто сверху напаять эту банку? На ней + обозначен?

[SSh]

Обычно не ней обозначен минус (IMG:style_emoticons/default/wink.gif) Или непосредственно, или светлой полоской.

[D.Kukovitsa]

Спасибо буду иметь ввиду.

[D.Kukovitsa]

Palex
Нашел не нужный блок питания на нем есть боченки на 16v 1000 мф, 16v 470мф, 50V 10мф, 50V 22мф что-нибудь из этого подойдет?

[Palex]

Нашел не нужный блок питания...

В принципе подойдет 16v 1000 мф, хотя я бы взял с запасом по напряжению.
Но, не нужный - чаще всего означает старый, а в блоках питания электролиты завидной регулярностью высыхают.
Так что для эксперимента возьми, а потом, если все получится, со временем поменяешь.

[D.Kukovitsa]

Ага понял. Спасибо. Тогда возьму на 25в новый.
