Эта тема актуальна для тех, кто хочет, что бы подсветка приборки включалась с габаритами

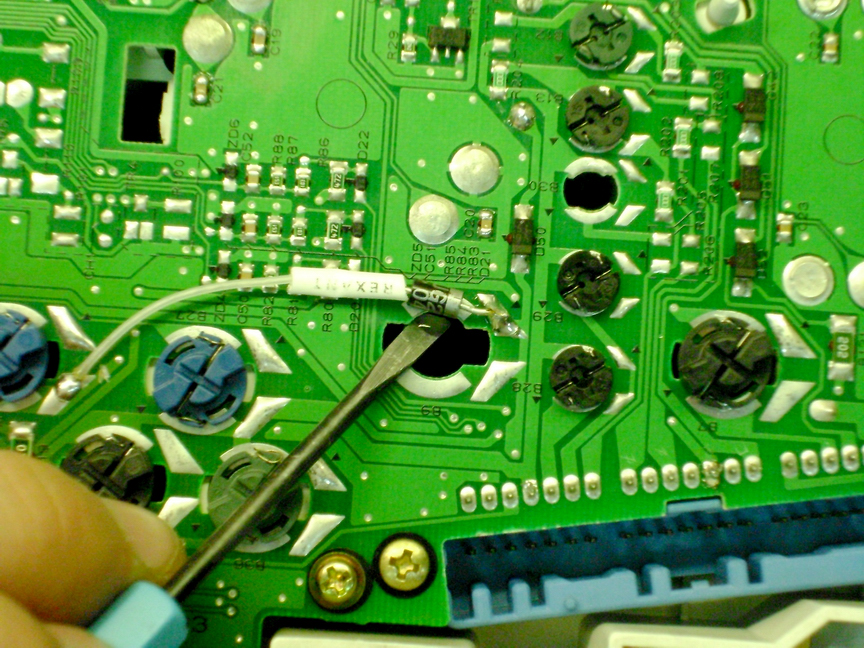

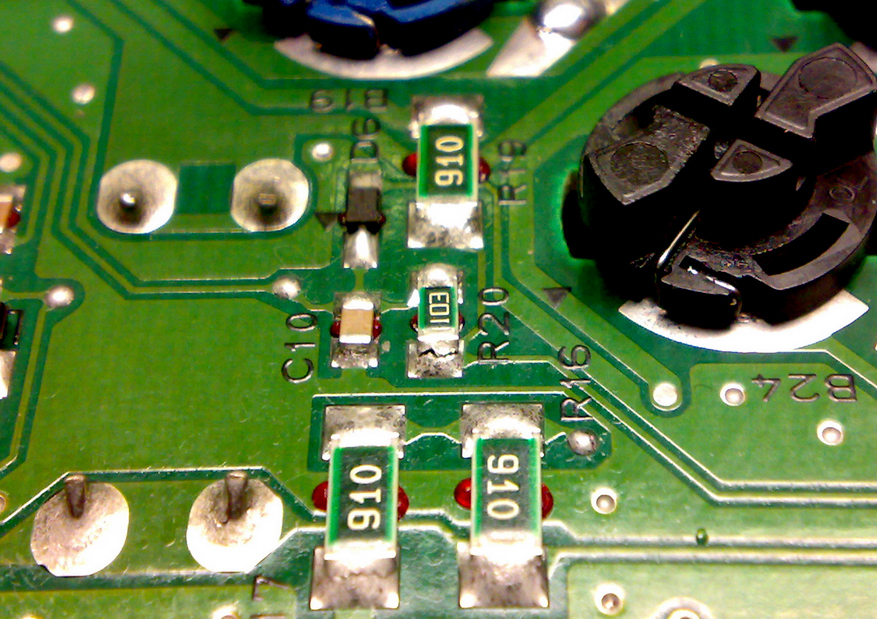

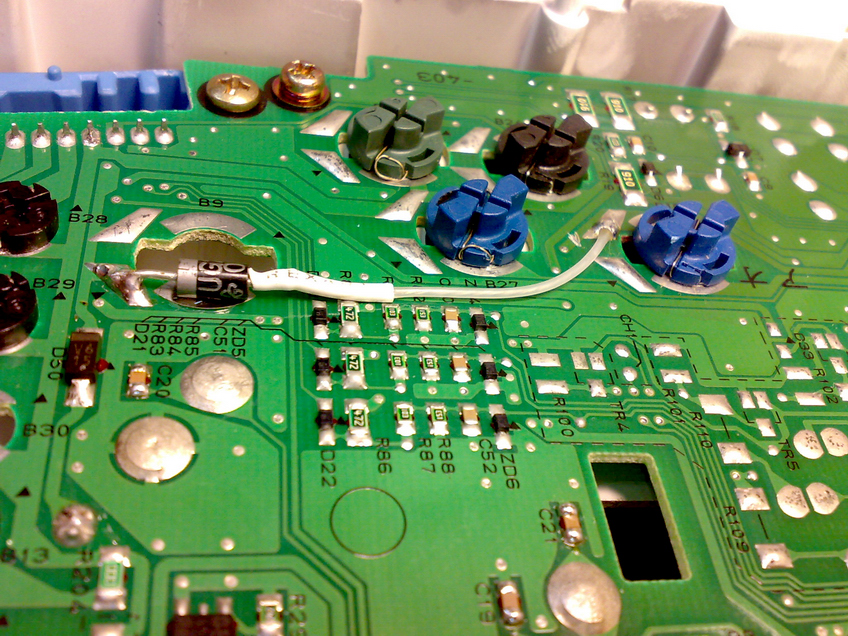

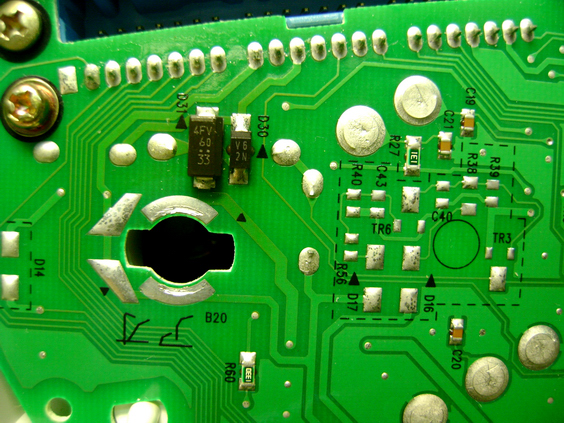

и "диммировалась" штатным регулятором яркости! Значит так, дорогие мои, сразу отмечу, что речь идет о приборке от Цедии 1,8Т., а так же актуальна для приборок от Эво. Если мы хотим делать регулировку подсветки через реостат и работу от габаритов, то нужно резать общий для ламп и соединять с реостатом (40pin). Синий разъем, считаем слева на право 31..32.. и т.д. ...51. Где резать показано на рисунке. ![]() на 1,6 (у которой в стоке регулируется яркость) на подсветку стоит второй (относительно мощный) диод (слева). ![]() Соответственно, если мы хотим, чтобы наш диодик не грелся, ставим второй дублирующий. ВАРИАНТ №2 - если хотим всерьез и на долго. немного клея под диодик, и термоусадочку. ![]() И готовый вариант ![]() Вот собственно и всё. ![]() Парни, если у вас схемотехника приборки отличается от моей, кидайте фото разберемся вместе... _________________ Еще добавлю фото, которое объясняет, почему у меня не работал датчик температуры, думаю комментарии здесь излишни! ![]() ![]() -------------------- Ничто не ценится так дорого, и не обходится так дешево, как вежливость :)
ДРАЙВ - http://www.drive2.ru/r/mitsubishi/4035225266124052748/ ![]() Lancer 1.6AT Silver '03 Enkei, Momo, обвес EGR, Multitronics RIF-500. |
![]() |
|
![]()
Сообщение
#2
|
|
![]() Миша-Сан ![]() ![]() ![]() ![]() ![]() ![]() ![]() Группа: Технический Маньяк Сообщений: 10512 Регистрация: 10.12.2009 Из: Нижегородской обл. '152 RUS Вне форума Авто: Volvo XC90 2.5T Репутация: ![]() ![]() ![]() |
С позволения Юрки решил перенести его пост в FAQ, думаю многим будет интересна эта информация!
![]() |
![]() |
|
![]()
Сообщение
#3
|
|
![]() ***** ![]() ![]() ![]() ![]() ![]() ![]() ![]() Группа: Технический Маньяк Сообщений: 2152 Регистрация: 26.7.2009 Из: Славный град Тобольск Вне форума Репутация: ![]() ![]() ![]() |
Мишань, забыл сказать спасибо!
![]() -------------------- Ничто не ценится так дорого, и не обходится так дешево, как вежливость :)
ДРАЙВ - http://www.drive2.ru/r/mitsubishi/4035225266124052748/ ![]() Lancer 1.6AT Silver '03 Enkei, Momo, обвес EGR, Multitronics RIF-500. |
![]() |
|
![]()
Сообщение
#4
|
|
![]() ТО lancer IX ![]() ![]() ![]() ![]() ![]() Группа: Технический Маньяк Сообщений: 519 Регистрация: 26.6.2013 Из: М О г Лыткарино Вне форума Репутация: ![]() ![]() ![]() |
ответь в этой теме: http://forum.amadeus-project.com/index.php...st&p=185489
-------------------- Техническое Обслуживание lancer IX Гараж "Lancer 9 Club" : http://u.to/w7EYBg
|
![]() |
|
![]()
Сообщение
#5
|
|
![]() пыщ-пыщ ![]() ![]() ![]() Группа: Технический Маньяк Сообщений: 119 Регистрация: 11.1.2013 Вне форума Репутация: ![]() ![]() ![]() |
поставил приборку цедия турбо 1.8, мое авто л9 1.6 АТ.
подскажите. на выключенных габаритах D горит ярко как PRN ![]() стоит включить габариты, D яркость падает, светит еле заметно. Это нормально? Или все же должно гореть так же ярко как с выключенными габаритами? ![]() ps: нормальн!)) так и должно быть |
![]() |
|
![]()
Сообщение
#6
|
|
![]() Начинающий Технический Маньяк ![]() ![]() Группа: Технический Маньяк Сообщений: 81 Регистрация: 11.4.2013 Из: Третья планета от солнца Вне форума Авто: lancer IX 1.6 AT wagon Репутация: ![]() ![]() ![]() |
Ребят, выручайте, поставил такую же приборку взамен стандартной черной. Подсветку сделал так же как в первом посте, только пока без диода. Но врет датчик уровня топлива, ровно на четверть меньше чем чем есть на самом деле. Читал соседние темы про пайку генератора для настройки стрелочек но это не про меня, т.к. не осилю. Есть способ решить проблему проще?
|
![]() |
|
![]()
Сообщение
#7
|
|
![]() Don Amadeus ![]() ![]() ![]() ![]() ![]() ![]() ![]() Группа: Главные администраторы Сообщений: 29947 Регистрация: 19.2.2009 Из: Russia, Sevastopol Вне форума Авто: Lancer IX-1.6 MT Turbo, Honda Accord IX-2.4 AT Executive. Репутация: ![]() ![]() ![]() |
klick, если внимательно изучить тему SSh про устройство для калибровки стрелок, будет ясно, что там будет достаточно переменного резистора, никаких генераторов не нужно конкретно для этого прибора
![]() |
![]() |
|
![]()
Сообщение
#8
|
|
![]() Начинающий Технический Маньяк ![]() ![]() Группа: Технический Маньяк Сообщений: 81 Регистрация: 11.4.2013 Из: Третья планета от солнца Вне форума Авто: lancer IX 1.6 AT wagon Репутация: ![]() ![]() ![]() |
Читал про резистор. Там кто то написал что это некорректно, вроде как потом минимальный уровень неправильно будет показывать, или ошибаюсь? А в этой приборке для корректной работы, так же как и в оптитроне, ненужно замыкать 9 и 10 контакт?
|
![]() |
|
![]()
Сообщение
#9
|
|
![]() Начинающий Технический Маньяк ![]() ![]() Группа: Технический Маньяк Сообщений: 81 Регистрация: 11.4.2013 Из: Третья планета от солнца Вне форума Авто: lancer IX 1.6 AT wagon Репутация: ![]() ![]() ![]() |
Там что то было про механическое воздействие на стрелочки. Инструкцию непонял вообще... Можно ли сделать таким образом?
|
![]() |
|
![]()
Сообщение
#10
|
|
![]() Don Amadeus ![]() ![]() ![]() ![]() ![]() ![]() ![]() Группа: Главные администраторы Сообщений: 29947 Регистрация: 19.2.2009 Из: Russia, Sevastopol Вне форума Авто: Lancer IX-1.6 MT Turbo, Honda Accord IX-2.4 AT Executive. Репутация: ![]() ![]() ![]() |
klick, почему некорректно? Датчик уровня топлива в баке из себя и представляет переменный резистор
![]() А по теме - если совсем непонятно - лучше постараться вникнуть в написанное там (все довольно просто), или найти того, кто помог бы это сделать. |
![]() |
|
![]()
Сообщение
#11
|
|
![]() Начинающий Технический Маньяк ![]() ![]() Группа: Технический Маньяк Сообщений: 81 Регистрация: 11.4.2013 Из: Третья планета от солнца Вне форума Авто: lancer IX 1.6 AT wagon Репутация: ![]() ![]() ![]() |
Виктор, спасибо за ответы. Хотел подкрутить как раз на выходных, но пока ездил эти дни стрелка зажила своей жизнью) то верно показывала то пустой бак совсем. Проблема оказалась такая же как на последней фотке первого поста. Ток у меня был большой резюк тот что справа на той же фотке. Запаял и все стало норм. На всякий пропаял там все что смог кроме микрух т.к. паяльник не позволял. Вообщем как я понял с турбо приборками в первую очередь надо все пропаривать, а уж потом что то регулировать)
|
![]() |
|
![]()
Сообщение
#12
|
|
![]() Don Amadeus ![]() ![]() ![]() ![]() ![]() ![]() ![]() Группа: Главные администраторы Сообщений: 29947 Регистрация: 19.2.2009 Из: Russia, Sevastopol Вне форума Авто: Lancer IX-1.6 MT Turbo, Honda Accord IX-2.4 AT Executive. Репутация: ![]() ![]() ![]() |
Понял, пожалуйста, поздравляю с решением проблемы!
![]() |
![]() |
|
![]()
Сообщение
#13
|
|
![]() Технический Маньяк-Гуру ![]() ![]() ![]() ![]() ![]() ![]() ![]() Группа: Технический Маньяк Сообщений: 1982 Регистрация: 17.4.2012 Из: Белград Вне форума Репутация: ![]() ![]() ![]() |
маньячеллы! как понизить яркость светодиодов в панели приборов?
зы. панель изготовлена на заказ...глаза выжигает даже на минимуме))) |
![]() |
|
![]()
Сообщение
#14
|
|
![]() Don Amadeus ![]() ![]() ![]() ![]() ![]() ![]() ![]() Группа: Главные администраторы Сообщений: 29947 Регистрация: 19.2.2009 Из: Russia, Sevastopol Вне форума Авто: Lancer IX-1.6 MT Turbo, Honda Accord IX-2.4 AT Executive. Репутация: ![]() ![]() ![]() |
Виталь, добавить для панели еще один регулятор яркости)
|
![]() |
|
![]()
Сообщение
#15
|
|
![]() Технический Маньяк-Гуру ![]() ![]() ![]() ![]() ![]() ![]() ![]() Группа: Технический Маньяк Сообщений: 1982 Регистрация: 17.4.2012 Из: Белград Вне форума Репутация: ![]() ![]() ![]() |
Вить, приветы! Глянь своим профессиональным взглядом тыц такого плана подойдет? или дополнительно штатный диммер спрятать куда нибудь?
зы. фото платы могу выложить, если это поможет ![]() |
![]() |
|
![]()
Сообщение
#16
|
|
![]() Технический Маньяк-Гуру ![]() ![]() ![]() ![]() ![]() ![]() ![]() Группа: Технический Маньяк Сообщений: 1982 Регистрация: 17.4.2012 Из: Белград Вне форума Репутация: ![]() ![]() ![]() |
буль/бдыньк
или вообще такой поставить? |
![]() |
|
![]()
Сообщение
#17
|
|
![]() Don Amadeus ![]() ![]() ![]() ![]() ![]() ![]() ![]() Группа: Главные администраторы Сообщений: 29947 Регистрация: 19.2.2009 Из: Russia, Sevastopol Вне форума Авто: Lancer IX-1.6 MT Turbo, Honda Accord IX-2.4 AT Executive. Репутация: ![]() ![]() ![]() |
Да должно подойти и то и то, ага
![]() Штатный не надо) |
![]() |
|
![]() ![]() |
![]() |
