> Омыватель фар на Lancer IX, выбираем комплект, обсуждаем установку
Vetalь
сообщение 14.8.2010, 20:32
Сообщение #121


Космический технический маньяк
*******

Группа:
Почетные ветераны
Сообщений: 1256
Регистрация: 19.2.2009
Из: г. Мирный космодром ПЛЕСЕЦК 29rus
Вне форума


Репутация:   35


У меня так же, этот баг видно только когда в ноги ляжешь (IMG:style_emoticons/default/wink.gif)
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
NeWT
сообщение 15.8.2010, 16:03
Сообщение #122


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 1724
Регистрация: 15.10.2009
Из: Москва, п. Монино
Вне форума


Репутация:   8


Этот баг у меня ровно с обеих сторон. Как бы по профилям видно, что должно быть без зазора, но всё защёлкивается в штатные места и по другому и никак не поставишь. Баг в проектировании?
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
haris
сообщение 15.8.2010, 20:01
Сообщение #123


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 2443
Регистрация: 25.12.2009
Из: Уфа - город трех шурупов
Вне форума
Авто: Subaru XV

Репутация:   57

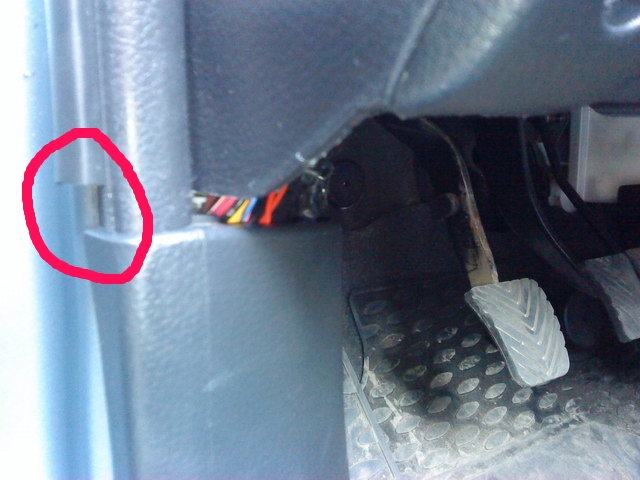

Посмотри вот на это место - по нему видно, что накладка опущена немного вниз...

Прикрепленное изображение
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
NeWT
сообщение 16.8.2010, 10:37
Сообщение #124


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 1724
Регистрация: 15.10.2009
Из: Москва, п. Монино
Вне форума


Репутация:   8


Ну я про это и спрашивал. И спрашиваю как у вас. У меня такой зазор и слева и справа одинаковый. По другому там эти детали не поставить.
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Испанский Лётчик
сообщение 25.9.2010, 19:02
Сообщение #125


Странник
***

Группа:
Технический Маньяк
Сообщений: 387
Регистрация: 23.11.2009
Из: Санкт-Ленинград
Вне форума


Репутация:   21


Ну вот и конец всех мытарств.
Вещи которые нужны для установки омывателя фар на Лансер 9:
1. Блок управления светом фар MN141184 (оранжевый), с завода стоит вот такой MR515500 (зелёный), меняем один на второй.
(IMG:http://data4.gallery.ru/albums/gallery/104162-4301b-32455089-h200.jpg) (IMG:http://data4.gallery.ru/albums/gallery/104162-8d0c3-32455092-h200.jpg)
2. Подрулевой переключатель с кнопкой омывателя фар 8614A015
(IMG:http://data4.gallery.ru/albums/gallery/104162-7db80-32455078-h200.jpg)
Взято вот отсюда там всё делается для Аута, но партнамберы теже и для Лансера, кстати отчёт этот делал Skyland, он и в этой темке тоже отписывался.



Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Titus
сообщение 25.9.2010, 19:32
Сообщение #126


Don Amadeus
*******

Группа:
Главные администраторы
Сообщений: 29955
Регистрация: 19.2.2009
Из: Russia, Sevastopol
Вне форума
Авто: Lancer IX-1.6 MT Turbo, Honda Accord IX-2.4 AT Executive.

Репутация:   466


(IMG:style_emoticons/default/smile.gif) А красивый вариант, ничего не скажешь.. Сенк! (IMG:style_emoticons/default/smile.gif)
В ФАК бы (IMG:style_emoticons/default/wink.gif)
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Испанский Лётчик
сообщение 25.9.2010, 19:54
Сообщение #127


Странник
***

Группа:
Технический Маньяк
Сообщений: 387
Регистрация: 23.11.2009
Из: Санкт-Ленинград
Вне форума


Репутация:   21


Цитата(haris67 @ 15.8.2010, 21:01) *
накладка опущена немного вниз...


пол просел (IMG:style_emoticons/default/laugh.gif)
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Испанский Лётчик
сообщение 25.9.2010, 19:55
Сообщение #128


Странник
***

Группа:
Технический Маньяк
Сообщений: 387
Регистрация: 23.11.2009
Из: Санкт-Ленинград
Вне форума


Репутация:   21


Цитата(Titus @ 25.9.2010, 20:32) *
В ФАК бы (IMG:style_emoticons/default/wink.gif)


ну а кто против? я только за!
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Titus
сообщение 25.9.2010, 19:58
Сообщение #129


Don Amadeus
*******

Группа:
Главные администраторы
Сообщений: 29955
Регистрация: 19.2.2009
Из: Russia, Sevastopol
Вне форума
Авто: Lancer IX-1.6 MT Turbo, Honda Accord IX-2.4 AT Executive.

Репутация:   466


Skyland надо бы уговорить, его же материал (IMG:style_emoticons/default/wink.gif) Или, чтобы он был не против перенесения темы в ФАК (IMG:style_emoticons/default/smile.gif)
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
haris
сообщение 26.9.2010, 16:58
Сообщение #130


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 2443
Регистрация: 25.12.2009
Из: Уфа - город трех шурупов
Вне форума
Авто: Subaru XV

Репутация:   57


Цитата(Испанский Лётчик @ 25.9.2010, 22:02) *
2. Подрулевой переключатель с кнопкой омывателя фар 8614A015
(IMG:http://data4.gallery.ru/albums/gallery/104162-7db80-32455078-h200.jpg)

Думаю, получить такой переключатель можно доработав наши... Надо Сергея спросить...
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
SSh
сообщение 26.9.2010, 17:35
Сообщение #131


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 7049
Регистрация: 3.6.2009
Из: Армения
Вне форума
Авто: Lancer IX, AT

Репутация:   265


Я этот переключатель не разбирал, только правый (дворники)...
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Skyland
сообщение 26.9.2010, 23:18
Сообщение #132


Начинающий Технический Маньяк
**

Группа:
Технический Маньяк
Сообщений: 14
Регистрация: 26.2.2010
Из: Санкт-Петербург
Вне форума


Репутация:   0


Привет! С удовольствием вставлю опубликованную тему об установке омывателей на OUTLANDER в FAQ. Действительно элементная база в большинстве своём общая, так что каждый подчерпнёт для себя необходимые для инсталляции вещи!
Кстати работает всё без проблем и радует очень! Присоединяйтесь!
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Titus
сообщение 27.9.2010, 9:52
Сообщение #133


Don Amadeus
*******

Группа:
Главные администраторы
Сообщений: 29955
Регистрация: 19.2.2009
Из: Russia, Sevastopol
Вне форума
Авто: Lancer IX-1.6 MT Turbo, Honda Accord IX-2.4 AT Executive.

Репутация:   466


Skyland, просим (IMG:style_emoticons/default/smile.gif) Раздел тут http://forum.amadeus-project.com/index.php?showforum=32 (IMG:style_emoticons/default/drinks.gif) (IMG:style_emoticons/default/smile.gif)
Сделайте пожалуйста там тему и напишите в ней все, что считаете нужным - оформим, и сделаем важной темой (IMG:style_emoticons/default/smile.gif)
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Onega
сообщение 27.9.2010, 11:30
Сообщение #134


Банный маньяк. Надежный как румынская авиация
*******

Группа:
Почетные ветераны
Сообщений: 5244
Регистрация: 17.3.2009
Из: Ярославль
Вне форума
Авто: Lancer STW 1.6AT

Репутация:   147


5,8 рублей за блок и 6,7 рублей за подрулевой переключатель. Бюджетной такую инсталляцию никак не назовешь. Сцуко, а щастье было так близко.... (IMG:style_emoticons/default/sad.gif)
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
NeWT
сообщение 27.9.2010, 11:51
Сообщение #135


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 1724
Регистрация: 15.10.2009
Из: Москва, п. Монино
Вне форума


Репутация:   8


Дык разборки!
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Skyland
сообщение 27.9.2010, 11:53
Сообщение #136


Начинающий Технический Маньяк
**

Группа:
Технический Маньяк
Сообщений: 14
Регистрация: 26.2.2010
Из: Санкт-Петербург
Вне форума


Репутация:   0


По поводу цен-внимательный читатель тут сможет найти мой отчёт про установку омывателя на OUTLANDER. Данные из отчёта по некоторым ценам:
8614A015 - 79$ (подрулевой переключатель НОВЫЙ!);
MN141184 (FRONT ECU - немного Б/У) - 64$;
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Makar
сообщение 9.11.2010, 16:08
Сообщение #137


Начинающий Технический Маньяк
**

Группа:
Технический Маньяк
Сообщений: 28
Регистрация: 23.8.2009
Из: Москва
Вне форума


Репутация:   0


Ну вот я наконец то решил написать на форуме что нить Важное.)))

Вопросец возник один как раз по омывателю фар.
Имеем вот что.

(IMG:http://s003.radikal.ru/i204/1011/93/0ebfa4cdbea3.jpg)

Ну и собственно Вопрос как сделать задержку включения РЕЛЕ.
Что бы при коротко временном появлении "+" оно не срабатывало, а при допустим более 7 секунд. Реле срабатывало.
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Titus
сообщение 9.11.2010, 16:31
Сообщение #138


Don Amadeus
*******

Группа:
Главные администраторы
Сообщений: 29955
Регистрация: 19.2.2009
Из: Russia, Sevastopol
Вне форума
Авто: Lancer IX-1.6 MT Turbo, Honda Accord IX-2.4 AT Executive.

Репутация:   466


Makar, с почином (IMG:style_emoticons/default/wink.gif)
Это у нас всё SSh.. Вот уже пишет что-то (IMG:style_emoticons/default/wink.gif)
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
SSh
сообщение 9.11.2010, 16:32
Сообщение #139


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 7049
Регистрация: 3.6.2009
Из: Армения
Вне форума
Авто: Lancer IX, AT

Репутация:   265


Наверное стоило еще добавить подробностей, а именно для омывателя фар не ставим отдельной кнопки, он включается посредством рычага омывателя лобового стекла. Поэтому надо чтобы при кратковременном включении срабатывал бы только последний. А вот если подержать подольше - в дело вступает и омыватель фар.
Для реализации задержки надо обязательно иметь в виду что нужна задержка только на включение, выключение должно происходить моментально, иначе после отпускания рычага фары еще некоторое время будут "опрыскиваться". Как раз для такого случая и подойдет выложенная в одной из тем схема задержки с двумя диодами, разделяющими цепи заряда и разряда времязадающей цепочки. Плюс, т.к. нагрузкой устройства является реле, потребляющее достаточно тока, то необходимо это реле включать через ключ, как в схеме обогрева лобового стекла у Harris-a. Одним словом нужна компиляция из этих двух схем, если есть трудности - пиши, набросаю (IMG:style_emoticons/default/smile.gif)
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
SSh
сообщение 9.11.2010, 17:05
Сообщение #140


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 7049
Регистрация: 3.6.2009
Из: Армения
Вне форума
Авто: Lancer IX, AT

Репутация:   265

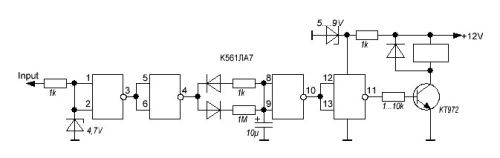

А вот и схема
Прикрепленное изображение

Задержка регулируется подбором номиналов конденсатора 10мкФ и резистора 1М.
Защитный диод рядом с реле не нужен если в реле уже есть всторенный.
Вместо К561ЛА7 можно поставить К561ЛЕ5.
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
