Замена подшипников Генератора, Фотоотчет. Опции

[Yuriy_R]

Приветствую всех.
симптомами к замене может быть - своеобразный "вой" на оборотах 1100-1600, меньше/больше - не слышно.

В гене стоит 2 подшипника, большой и маленький.
Большой - это обыкновенный 203 (6203) с пластиковыми боковинками. Можно брать любого более-менее достойного производителя.

маленький - хитрый. Я заказал оригинал. MD611928


Снимаем гену, один болт под шкивом помпы, и откручиваем провод "+" под гаечкой.
на столе у нас оказывается вот такой вот генератор



дальше обрабатываем WD-шкой болты оставляем минут на 15-20, чтоб легче открутились (болты очень мягкие, аккуратно!).

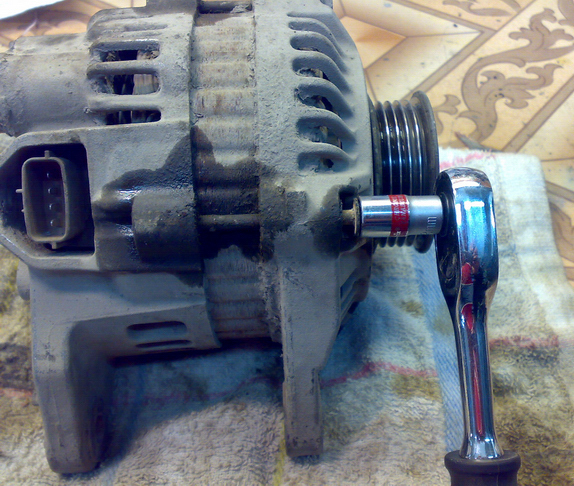

Откручиваем длинные болты и 4 со стороны шкива.



Стараемся разъединить статор так, чтобы он остался на задней половине (где клема "+" и плата-регулятор)


Дальше берем статор, зажимаем (очень аккуратно) в тиски и откручиваем гайку шкива


Снимаем плату с задней крышки и чистим всё внутри,
т.к. ГЕНА находится в таком месте, что грязь и водичка для него частые гости!

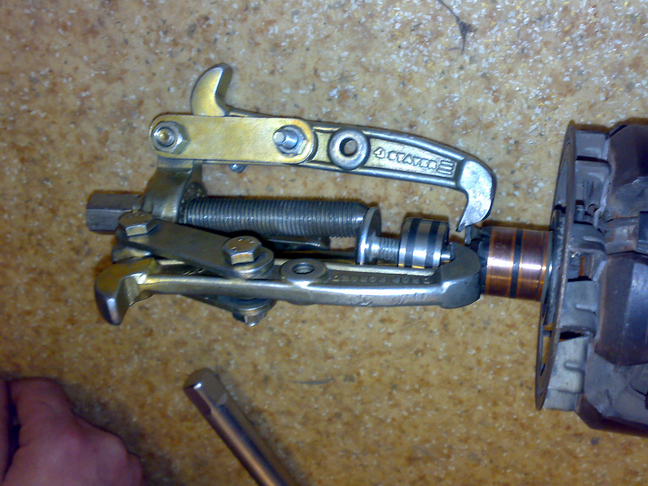

Снимаем маленький подшипник, с ходу не получится, смотря какой съемник,
нужен с тонкими лапками, чтоб вошли под него.


Дальше одеваем новые подшипники. Большой вошел легко, желательно сильно не стучать по ним!
маленький я одевал таким образом: положил якорь в морозилку на полчасика, а подшипник нагрел пром.феном на t°C воздуха 120-140.
вошел живенько так, без проблем.
Можно было и набить, кому как больше нравится (только набивать с упором трубки во внутреннее кольцо подшипника!!!)

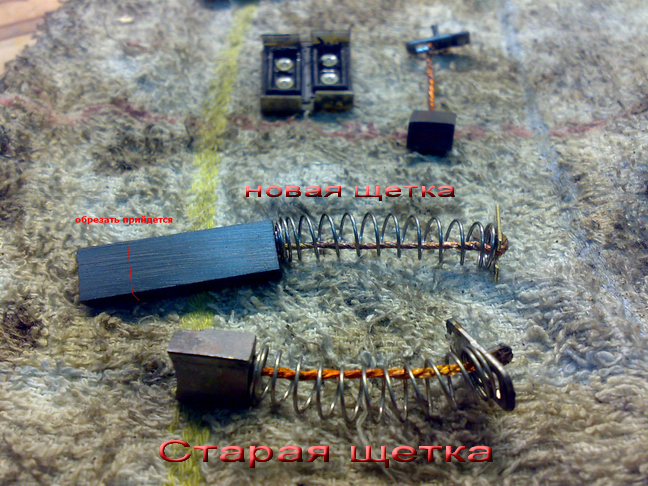

Вытачиваем новые щетки, я брал от движка с пылесоса.
переставляем пружину со старой на новую щетку.

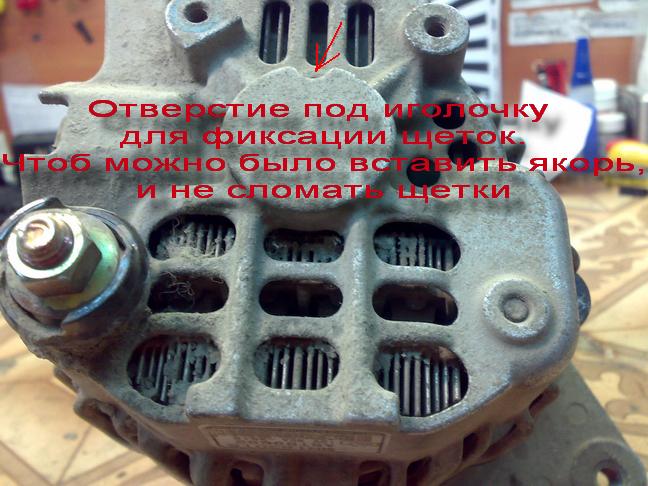

дальше чтоб щетки зафиксировать (спрятать) есть отверстие под иголочку


Вот в принципе и всё, собираем в обратной последовательности.
Вешаем на двиг. И радуемся тишиной работы генератора (IMG:style_emoticons/default/biggrin.gif)

С Ув. Юра.

[ra3vgv]

Хороши отчет. Юр,спасибо. Очень полезно всем будет.

[Titus]

Юр, ну маньяк (IMG:style_emoticons/default/smile.gif) Спасибо за отчет! (IMG:style_emoticons/default/drinks.gif)

[Yuriy_R]

Вить, Костя - незачто. Рад если инфа пригодится. (IMG:style_emoticons/default/drinks.gif)

[Johnson]

А щетки может не любые все таки? Любые ведь могут и кольца износить, а в таком случае замена ротора. У меня такое было, правда на отечественном "чуде".

[Titus]

Мягкие графитовые щетки ничего не износят, графит+медь - тут уже аккуратнее надо. Это по цвету видно. Графитовые - черные, с медью - будут рыжеватые.

[Mihail V]

Ну так вот в стоке то стоят медно-графитовые, а Юрка поставил просто графитовые, это видно по его фото... хм...

[Yuriy_R]

я решил мягкие поставить.
Там скольжение, так что сильного износа не предвидится.

+ новая щетка в 2 раза длиннее. фик его знает парни, зато медные кольца не сточит...

[Johnson]

Так если кольца не сточит - это же хорошо,
в крайнем случае снова замена щеток, не такая и дорогостоющая операция в отличии от ротора.
Но для себя я точно решил, что если буду менять щетки, то лучше оригинал. Когда-то давно на "десятке" поставил неродные щетки (вроде от волговского мотора печки) и через 8 месяцев кольца были сточены полностью:blink:, пришлось менять ротор.

[Mihail V]

Mitsubishi A647X50870 Щетка генератора - 395,79р., не такие уж и большие деньги для спокойного сна еще тысяч на сто! (IMG:style_emoticons/default/smile.gif)

[kwadro50051]

Интересен сам процесс съема гены особенно на 2 -х литровом ...его там из- за движка так просто не вытащишь

[Yuriy_R]

на 1,6 снимается нормально, а вытаскивается не без гемороя, но за минуты 3 можно.

про 2,0 не скажу. Мишаня снимал может подскажет нюансы...

[Mihail V]

Не не, не снимал пока, но надо бы ревизию устроить ага! (IMG:style_emoticons/default/smile.gif)

[Артурчик]

Юра, как всегда отлично. От ТАза щетки подойдут?

[Yuriy_R]

да хз, Артурчик. должны подойти, подточишь если что, лишь бы вошли.

как вставлять будешь там дырочка есть под иголочку, щетки утопишь, иголку вставишь, потом собирай гену, после сборки вытаскиваем иголочку.

[Артурчик]

да хз, Артурчик. должны подойти, подточишь если что, лишь бы вошли.

как вставлять будешь там дырочка есть под иголочку, щетки утопишь, иголку вставишь, потом собирай гену, после сборки вытаскиваем иголочку.

Про иголку я заметил ага, а вот про подточишь не однозначно, а если они меньше))) Как их нарастить.

[AKStyle]

Спасибо Юр, все очень наглядно!

[Yuriy_R]

да хз, Артурчик. должны подойти, подточишь если что, лишь бы вошли.

как вставлять будешь там дырочка есть под иголочку, щетки утопишь, иголку вставишь, потом собирай гену, после сборки вытаскиваем иголочку.

Про иголку я заметил ага, а вот про подточишь не однозначно, а если они меньше))) Как их нарастить.

не меньше, это точно! сантиметра два длиной как минимум... смотри чтоб меди в них побольше было..

[alexander29]

екзист выдает аналог щеток CARGO 140817 100р

родные MD 618689 300р

[Артурчик]

Родные 430 )
