Диодная подсветка печки, все от начала и до конца Опции

[SSh]

Разве? Вообще-то я имел в виду не сами крутилки а шкалы. (IMG:style_emoticons/default/wink.gif) Только что не поленился, пошел измерил, крайние шкалы 51 мм, центральная - 40 мм. Но круг диаметром 51 мм выходит за пределы платы, придется уменьшать насколько возможно...

[AKStyle]

alkrymov ты наверное много сделал плат и уже спец в них что так уверенно пишешь. Делай 3 диода на крутилки (IMG:style_emoticons/default/laugh.gif) Кстати забыл дописать что ДИОДЫ не нагреваються, панель и приборка у меня абсолютно "ХОЛОДНЫЕ" после длительных поездок, не знаю где у вас там что грееться

Сделал одну. Я и не говорил, что спец, а всего лишь высказал свое мнение! Разве не так?! Можно хоть 33 диода под крутилками разместить - дело вкуса.
На счет греется, не греется - зависит только от компонентов. Я брал диоды и резисторы со светодиодной ленты - греется, где вы брали я не знаю. Видимо у вас больший номинал сопротивления.

[SSh]

тогда давайте уже общими усилиями разработаем универсальную плату

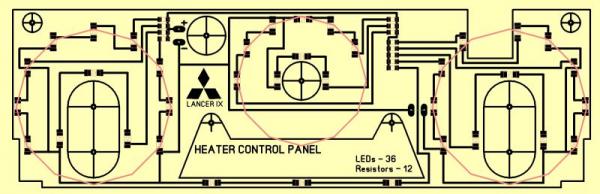

Начертил вроде (IMG:style_emoticons/default/smile.gif) Делал сугубо по инфе из топика, ничего не примерял и не прикидывал в реале. Может понадобится некоторая корректировка расположения светодиодов... Но сделать легко т.к. чертилось в SL.

 panel.rar ( 13,13 килобайт ) Кол-во скачиваний: 259

вы подсказываете, я рисую

Если не трудно, проверь то, о чем сказано выше. Мне свою панель разбирать неохота, тем более, что и менять подсветку не собираюсь (IMG:style_emoticons/default/wink.gif)

ЗЫ, а если делать по 4 диода в цепочке тогда резисторы не нужны, совсем, или я не прав?

Не прав. Резистор, хотя-бы небольшого номинала нужен обязательно! В одной из тем я объяснял по какой причине...

[san4ez87]

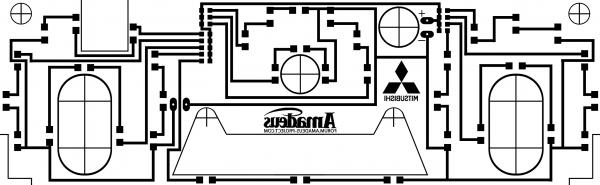

Вот нарисовал, отзеркалил, размеры платы 179х55мм, на выходных паять буду (IMG:style_emoticons/default/laugh.gif) Ssh спасибо большое за помощь, плюсану в репу!

[SSh]

Не забуть проверить... Лучше сначала распечатать на плотной бумаге, вырезать все отверстия и, приложив к месту установки, проверить правильность расположения элементов. Я, как уже говорил, не проверял...
P.S. Зря убрал пятачки с мест пересечения осевых линий отверстий. С ними сверлить легче, играют роль кернера, сверло не будет соскальзывать...

[san4ez87]

щас нарисуем=)

[SSh]

Кстати, еще совет... Перед окончательным изготовлением проверь также размеры установочных площадок под SMD детали. Я рисовал под те, которые есть у меня, если твои имеют другие размеры - просто подкорректируй, в SL это элементарно. В принципе относится ко всем, кто захочет повторить...

[san4ez87]

хочу еще поставить разноцветные диоды, чтоб там где шкала температуры синяя светилось синим, там где красная красным, белая белым ну вы поняли=)))

[SSh]

Ставь если хочешь (IMG:style_emoticons/default/smile.gif) Хотя, думаю, это лишнее. Поясню - т.к. между разными цветами нет перегородки то возможен засвет из одной зоны в другую. И неизвестно как будет выглядеть, напр. синий цвет пройде сквозь красный светофильтр. По-моему светофильтров вполне достаточно. Но, поэкспериментировать, конечно можно. И в этом случае доп. проконтроллируй "попадание" цветов в нужные зоны. Может диоды придется посдвигать туда-сюда.

[san4ez87]

ну чтоб не усложнять себе жизнь тогда белые воткну, кстати какие у тебя диоды? чтоб подходящие по размеру купить, и какой номинал SMD резисторы брать?

[SSh]

Никакие. (IMG:style_emoticons/default/wink.gif)
Я-же говорил, что делать такую подсветку не собираюсь, все чисто теоретически. Поэтому и обозначил тоже как-бы условно. Под эти площадки, например, подойдут 0603, 1104 и т.д. светодиоды. Для других - просто скорректируй и все...
Не знаю. (IMG:style_emoticons/default/biggrin.gif)
Номинал резистора зависит от нескольких факторов, и его лучше всего выяснить экспериментально. Во-первых надо подобрать желаемую яркость свечения, во-вторых проконтроллировать как меняется свечение при регулировке штатной крутилкой автомобиля.

[AKStyle]

Ставь если хочешь (IMG:style_emoticons/default/smile.gif) Хотя, думаю, это лишнее. Поясню - т.к. между разными цветами нет перегородки то возможен засвет из одной зоны в другую. И неизвестно как будет выглядеть, напр. синий цвет пройде сквозь красный светофильтр. По-моему светофильтров вполне достаточно. Но, поэкспериментировать, конечно можно. И в этом случае доп. проконтроллируй "попадание" цветов в нужные зоны. Может диоды придется посдвигать туда-сюда.

Сергей, я поставил себе под синюю шкалу синие диоды, под красную - красные. Смотрится в 50 раз лучше, чем все сделать белыми диодами. Не будет так выразительно смотреться!

[SSh]

Ничего не имею против (IMG:style_emoticons/default/smile.gif) Даже наоборот, хорошо, что мои "опасения" насчет засветки не подтверждаются. (IMG:style_emoticons/default/smile.gif)
По большому счету здесь налицо широкое поле для экспериментов, кому как нравится. И, чем больше вариантов - тем лучше, будет возможность сравнения и выбора по вкусу.

[AKStyle]

Самым интересным был бы вариант на RGB светодиодах и белых шкалах (IMG:style_emoticons/default/smile.gif)

[san4ez87]

по идее, свет диодов сфокусирован, так что я думаю наложения цветов не произойдет, если бы они светили как обычные лампочки тогда можно было бы вместо 36 шт обойтись 4мя=)))

[san4ez87]

Самым интересным был бы вариант на RGB светодиодах и белых шкалах (IMG:style_emoticons/default/smile.gif)

по какому принципу цвета меняются?

[Titus]

Макет платки - красота (IMG:style_emoticons/default/wink.gif)

[AKStyle]

Самым интересным был бы вариант на RGB светодиодах и белых шкалах (IMG:style_emoticons/default/smile.gif)

по какому принципу цвета меняются?

Для изменения цвета нужен будет контроллер. Используется широтно-импульсная модуляция.

[san4ez87]

сделаю свой вариант подсветки подробно процесс зафоткаю, думаю получится круто

[Antonchik]

Эскиз делал на основе размеров от Antonchik-а, за что ему отдельное спасибо. Только сдвинул на пол-миллиметра центральное отверстие и трапецевидное окно, т.к. по вышеупомянутому чертежу было слегка нессиметрично (IMG:style_emoticons/default/wink.gif) (51 мм слева, 52 справа).

Хай! Спасиб, а то так лень было в SL это рисовать (IMG:style_emoticons/default/biggrin.gif) Ну не дружу я с ним (IMG:style_emoticons/default/mellow.gif)
Тогда на днях сделаю на твоём макете разводку (исправлю те косячки, которые у меня в 1 варианте выплыли) и выложу.
Чтото с связи с рождением дочурки времени нет катастрофически.
