Диодная подсветка печки, все от начала и до конца Опции

[SSh]

Во-первых - поздравляю с рождением дочурки (IMG:style_emoticons/default/smile.gif)
Ну а насчет платы - я её вычертил по твоим размерам, но по месту не проверял. Было-бы неплохо распечатать на бумаге, приклеить к плотному картону, вырезать отверстия и проверить правильность всех размеров. Тогда уже можно будет рекомендовать эту разводку как заготовку-шаблон, так, чтоб кто как хочет так и располагал светодиоды.
Я вообще-то не любитель всяких украшений, но как-то на досуге накатал программку поочередного включения групп светодиодов, скажем сначала включается средняя крутилка, потом боковые, далее стрелки, в общем как угодно (IMG:style_emoticons/default/wink.gif)

[Antonchik]

Во-первых - поздравляю с рождением дочурки (IMG:style_emoticons/default/smile.gif)

Спасиб
(IMG:style_emoticons/default/drinks.gif) (IMG:style_emoticons/default/drinks.gif) (IMG:style_emoticons/default/drinks.gif) дня 4 отмечал (IMG:style_emoticons/default/russian.gif) (IMG:style_emoticons/default/russian.gif) (IMG:style_emoticons/default/russian.gif)

Ну а насчет платы - я её вычертил по твоим размерам, но по месту не проверял.

Перед тем, как выкладывать, проверю на авто.

Я вообще-то не любитель всяких украшений, но как-то на досуге накатал программку поочередного включения групп светодиодов...

извращениц (IMG:style_emoticons/default/smile.gif)
придумай программку для поочередного включения горшков для экономии топлива (IMG:style_emoticons/default/wink.gif)

[SSh]

Поочередно не могу, только все сразу (IMG:style_emoticons/default/biggrin.gif)

Подсветки у себя на автомобиле не менял, никакие... Не нравится мне свечение светодиодов и все...

[haris]

Чтото с связи с рождением дочурки времени нет катастрофически.

Ну что я тебе говорил? (IMG:style_emoticons/default/wink.gif)

[Antonchik]

Чтото с связи с рождением дочурки времени нет катастрофически.

Ну что я тебе говорил? (IMG:style_emoticons/default/wink.gif)

Век живи - век учись (IMG:style_emoticons/default/smile.gif)
А я их скоро на дачу отправлю, так что СВОБОДА!!! (IMG:style_emoticons/default/biggrin.gif)

[Antonchik]

hawk Привет. А ты не ставил разноцветные диоды на шкалу темп-ры?
Интересно на фоту глянуть. Пришло время паять, а я не могу определиться стоит ли подсвечивать эту шкалу разными цветами.


Haris - еще немного терпения (IMG:style_emoticons/default/wink.gif) уже скоро

[hawk]

hawk Привет. А ты не ставил разноцветные диоды на шкалу темп-ры?

Привет. еще раз повтрюсь - диоды себе делал белые в том месте. На видео прекрасно видно что все 3 зоны светят своими цветами (белый- синий- красный)

[AKStyle]

hawk Привет. А ты не ставил разноцветные диоды на шкалу темп-ры?
Интересно на фоту глянуть. Пришло время паять, а я не могу определиться стоит ли подсвечивать эту шкалу разными цветами.


Haris - еще немного терпения (IMG:style_emoticons/default/wink.gif) уже скоро

Мой совет - делай все под цвет шкалы, т.е. под синий участок синие диоды и т.д. Будет намного лучше смотреться, выразительней. Синий останется синим, а красный - красным. Если подсвечивать только белыми диодами, то оттенок поменяется немного.
Если будешь разного цвета диоды ставить, то надо будет еще поиграться с номиналом токоограничивающих резисторов, т.к. у синих и красных диодов рабочее напряжение ниже, чем у белых.

[Antonchik]

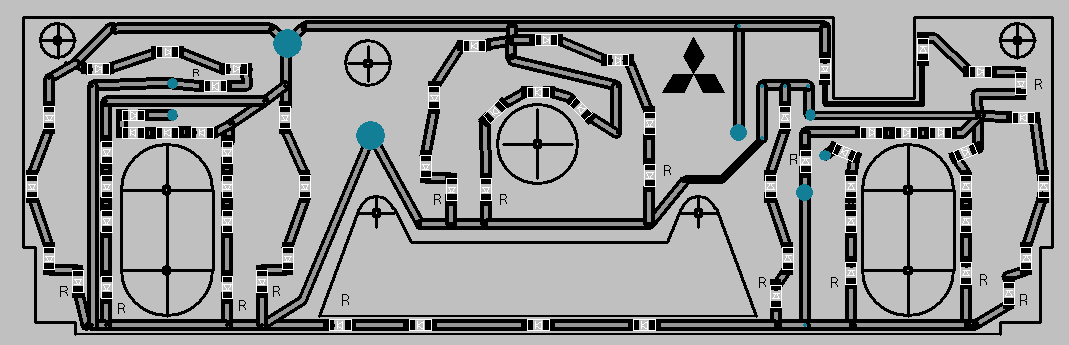

Короч, подправил плату в SL (размеры, дорожки, расположение диодов)
Выглядит теперь вот так:

 отопитель.rar ( 17,43 килобайт ) Кол-во скачиваний: 316

Зоны температуры сделал сине-бело-красными с помощью разноцветных диодов. Чтобы цвета не заползали на белый, приклеил к светофильтру 2 кусочка пластика, выделив тем самым 3 отдельных объема (для красного, белого, синего..... сори, не знаю как описать нормально (IMG:style_emoticons/default/smile.gif) ).
Кто будет делать сам, примечание:
Зона "OFF, 1, 2" - подбирать резюк, ибо светофильтр затемнён.
В районе регуляторов резюки бОльшего сопротивления
Резюки на кнопы тоже подбирайте, т.к. до них расстояние больше.
Номинал специально не пишу, чтоб не вызвать споров (IMG:style_emoticons/default/smile.gif)

Одним словом, теперь моя душенька довольна (IMG:style_emoticons/default/smile.gif)

Грандиозное спасибо Hawk - за то, что он сподвиг на подвиги, Ssh - за то, что он есть, маме - что родила (IMG:style_emoticons/default/smile.gif) (IMG:style_emoticons/default/smile.gif) (IMG:style_emoticons/default/smile.gif)
ПС: Haris - тебе отправляются мои варианты 1 и 2.
ПыПыСы: Временами хотел плюнуть на всё и купить у Hawk. Если не располагаете лишним временем, вам к нему (IMG:style_emoticons/default/smile.gif)

[AKStyle]

Спасибо за схему (IMG:style_emoticons/default/smile.gif)

[SSh]

Есть пара вопросов - для того, чтоб окончательно удостовериться в правильности размеров
1. Насколько критичен диаметр отверстия под центральную крутилку? В первом варианте было укаано 12мм, в окончательном 14мм.
2. По кол-ву светодиодов подсветки боковых крутилок, было по 3 шт, стало по 6. Означает-ли это, что 3-х недостаточно для нормальной засветки? При этом, для центральной крутилки использовано 3 диода.

Совет. Чтобы никого не вводить в заблуждение лучше стереть значок диода у резисторов. Делается это просто - отмечаем нужную детальку, нажимаем на "разгруппировать" - открытый замочек в меню или Ctrl+U - и удаляем ненужное.

[Antonchik]

Есть пара вопросов - для того, чтоб окончательно удостовериться в правильности размеров
1. Насколько критичен диаметр отверстия под центральную крутилку? В первом варианте было укаано 12мм, в окончательном 14мм.
2. По кол-ву светодиодов подсветки боковых крутилок, было по 3 шт, стало по 6. Означает-ли это, что 3-х недостаточно для нормальной засветки? При этом, для центральной крутилки использовано 3 диода.

Совет. Чтобы никого не вводить в заблуждение лучше стереть значок диода у резисторов. Делается это просто - отмечаем нужную детальку, нажимаем на "разгруппировать" - открытый замочек в меню или Ctrl+U - и удаляем ненужное.

1. Пофиг. 1 вариант - чертёж был после замера родной платы, последний - уменьшение отв. под провода и увеличение центрального - моя прихоть (IMG:style_emoticons/default/smile.gif)
2. Если ты имеешь ввиду подсветку указателя крутилки, то да, когда их было меньше - была неравномерность подсветки при повороте указателя. Центральная крутилка имеет 3 диода, т.к. там всего то угол градусов 120 надо подсветить - 3-х за глаза.

Спсб за совет, я знаю как это делать (IMG:style_emoticons/default/wink.gif)
Не надо лишать людей возможности подумать (IMG:style_emoticons/default/biggrin.gif)
Там всё равно её править нада. Кое-где я погорячился с толщиной дорожек (IMG:style_emoticons/default/tease.gif)

[SSh]

Все понятно (IMG:style_emoticons/default/smile.gif) Как-нибуть на досуге и свою разводку переделаю...

[SSh]

Как раз делать было нечего - перерисовал (IMG:style_emoticons/default/smile.gif)

 panel.rar ( 13,9 килобайт ) Кол-во скачиваний: 311

[Antonchik]

На центральной крутилке подними повыше крайние диоды чтоб градусов 45 было от горизонтали (внутренний круг) или сними крутилку и глянь какой там угол. Иначе неравномерно светить будет указатель.
Вот по твоей схеме я бы точно делать не стал (IMG:style_emoticons/default/smile.gif)
Нарисовано красиво, но для профи в производстве плат. Для меня слишком мелко )))

[SSh]

ЛУТ-м уверенно и без особых усилий получаются дорожки 0,4мм. Если постараться то и 0,2. Здесь - 0,7мм, так, что трудностей возникнуть не должно... Центральные диоды поднять не проблема, но... уже неохота (IMG:style_emoticons/default/wink.gif) Все равно ведь делать не буду (IMG:style_emoticons/default/smile.gif)

[AKStyle]

А какая оптимальная мощность паяльника должна быть, чтобы нормально залудить дорожки на плате и не перегреть их? Ватт 20 хватит?
Лудил дорожки 60 Вт паяльником, чуть передержишь и привет дорожке (IMG:style_emoticons/default/sad.gif)

[Yuriy_R]

20 хватит, в основном зависит от наличия хорошей канифоли и нормального припоя. 60/40 советую.
а еще желательно жало медное, и хорошо залуженное!

[SSh]

Если говорить о лужении вообще, то тут надо орентироваться не на мощность паяльника а на температуру жала. Маломощным паяльником хорошо облуживаются тонкие проводники а вот более-менее большие полигоны - нет. Если-же взять паяльник помощнее - есть риск отклеить дорожки...

[Antonchik]

Ну вообщем вот моё творение с разноцветными диодами в подсветке регулятора температуры:
And the Oscar goes to..... Antonchik!

(IMG:http://antonchik3.users.photofile.ru/photo/antonchik3/3966345/xlarge/98038201.jpg)
(IMG:http://antonchik3.users.photofile.ru/photo/antonchik3/3966345/xlarge/98038522.jpg)

Ильгиз - встречай посылку. Послал наконецто.

ПыСы: И не говорите почему кнопы тусклее ))) "Это мои солдатики, я в них играю" (С) Интерны
