 10.11.2011, 7:45
Сообщение
#21
|
|
|
Технический Маньяк  Группа: Технический Маньяк Сообщений: 168 Регистрация: 15.5.2011 Из: Москва, ЗАО Вне форума Авто: MMC Lancer IX '06 STW 1,6MT Репутация:  20
 |
Хм, а с бумагой - интересный вариант.
Я все хочу подсветку одометра пересветить, и может шкалы в синий переделать, как на ДасАуто (IMG:style_emoticons/default/wink.gif) Время бы найти. |
 |

|
|
25.11.2011, 20:45
Сообщение
#22
|
|
|
Технический Маньяк Группа: Технический Маньяк Сообщений: 439 Регистрация: 25.11.2010 Из: Москва Вне форума Авто: MMC Outlender XL JFG 2.4 Репутация: 2
|
Отлично получилось! И работа проделана немалая!Супер!
|
|
|
|
|
25.11.2011, 21:15
Сообщение
#23
|
|
|
Супер Технический Маньяк Группа: Технический Маньяк Сообщений: 564 Регистрация: 16.1.2010 Из: Москва, Брянск Вне форума Авто: Volkswagen Passat B7 Репутация: 3
|
Красиво смотрицца (IMG:style_emoticons/default/good.gif)
|
|
|
|
|
26.11.2011, 10:51
Сообщение
#24
|
|
|
Технический Маньяк-Гуру Группа: Технический Маньяк Сообщений: 5242 Регистрация: 26.7.2010 Из: МО, Белоозерский - Томск Вне форума Авто: Lancer IX 1.8T MT Репутация: 134
|
Классно поулчилось! Молодец!
|
|
|
|
|
17.12.2011, 0:34
Сообщение
#25
|
|||
|
Начинающий LED маньяк Группа: Технический Маньяк Сообщений: 134 Регистрация: 15.2.2011 Из: г.Брянск Вне форума Авто: Mitsubishi Lancer X 2.0 CVT Репутация: 14
|
Привет клубни. Дошли руки доделать приборку ДО КОНЦА.

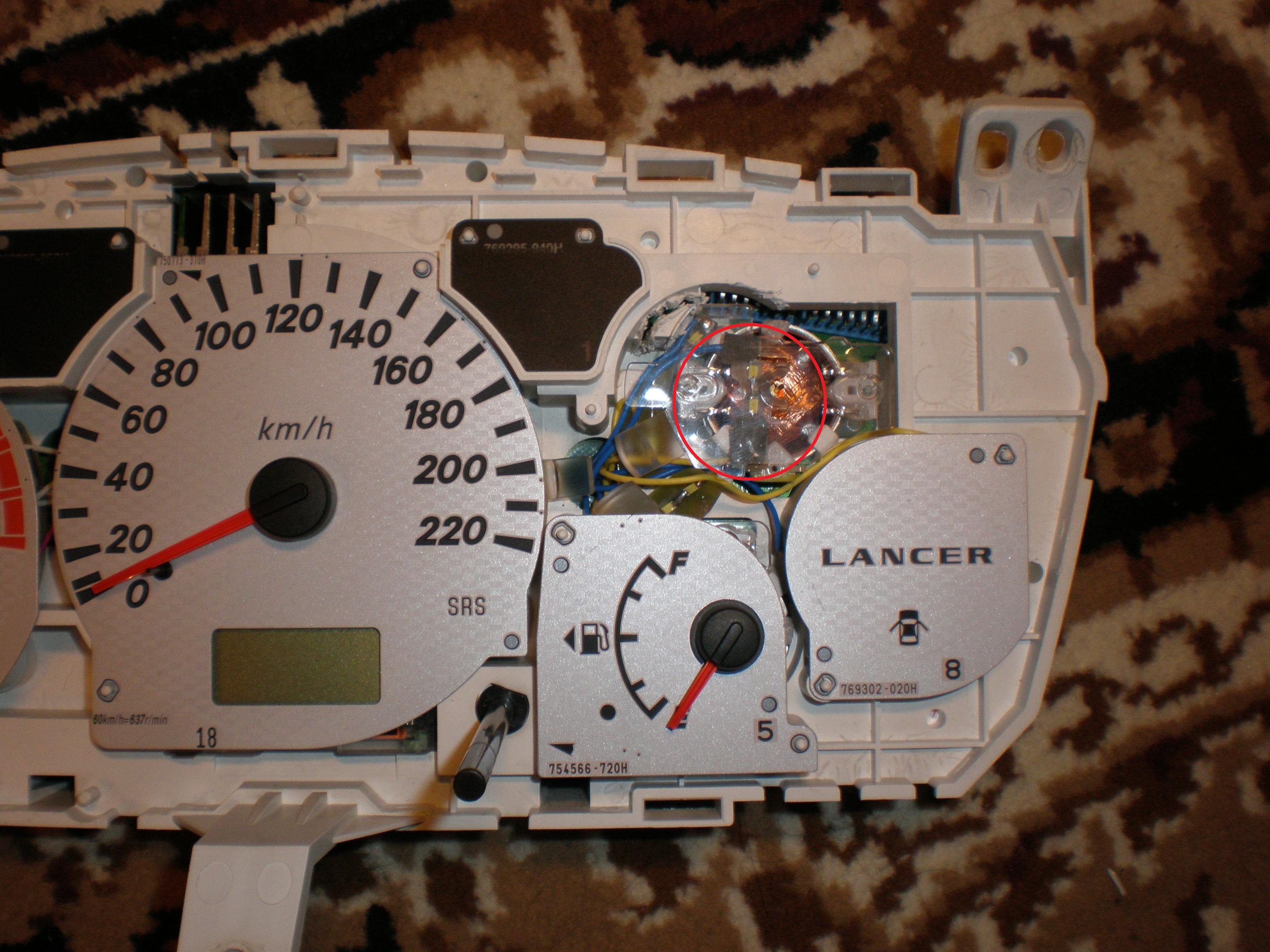

Немного добавлю в отчет то,что забыл в начале: 1. Для того что бы равномерно засветить слово ЛАНСЕР необходимо вырезать небольшую часть пластика (если не вырезать, то плата будет лежать под наклоном и не будет равномерности). Получилось сквозное отверстие, далее я взял попавшуюся под руки палочку ватную (типо для ушей), отрезал ширину отверстия куда будет вставлена плата и утопил вниз. Сделал я это для того что бы на эту палочку (точнее ее часть, которую я отрезал) положить горизонтально плату, ибо в воздухе висеть она не сможет. Потом ложим плату (ширину платы я делал что бы она проходила не в напряг и не свободно в отверстии) на кусок палочки и по бокам я залил клеем плату к стенкам приборки для надежности. На фото плата с белыми пятнами, это и есть высохший клей
2. Ну а теперь долгожданные стрелки. Со стрелками мне помог друг (знаю что будешь читать тему и привет тебе), помощь заключалась в том что он смог купить в Москве стеклотекстолит толщинной 0,3мм и выслла мне (у нас в городе толщина 3мм только). Ну а далее все как и выше, вытравил плату для ТАХО и СПИДО по 3 диода + резистор на 1,5кОм а для ОЖ и ТОПЛИВО по 2 диода и резюк на 1,5 кОм. Платы примерно размерами 1см х 2 см и потом на двухсторонний скотч приклеил к световоду каждую плату.
Видео полученного результата стрелок Сравнив это видео и предыдущие думаю разница заметна. Теперь думаю руки дойдут до кнопки SRS, езжу уже пол года с ней (IMG:style_emoticons/default/biggrin.gif) P.S. желающим приобрести готовые платы для панели приборов обращайтесь |
||
|
|
|
||
|
17.12.2011, 7:54
Сообщение
#26
|
|
|
Технический Маньяк Группа: Технический Маньяк Сообщений: 168 Регистрация: 15.5.2011 Из: Москва, ЗАО Вне форума Авто: MMC Lancer IX '06 STW 1,6MT Репутация: 20
|
Ай да Леша,ай да красавчик (IMG:style_emoticons/default/drinks.gif) лови плюсяру
Жаль, что стрелки подсветил не красными СД (IMG:style_emoticons/default/wink.gif) были бы рубинового цвета. |
|
|
|
|
17.12.2011, 13:13
Сообщение
#27
|
|
|
Don Amadeus Группа: Главные администраторы Сообщений: 29951 Регистрация: 19.2.2009 Из: Russia, Sevastopol Вне форума Авто: Lancer IX-1.6 MT Turbo, Honda Accord IX-2.4 AT Executive. Репутация: 466
|
Леш, реально молодец, красота! (IMG:style_emoticons/default/smile.gif)
|
|
|
|
|
17.12.2011, 13:27
Сообщение
#28
|
|
|
Миша-Сан Группа: Технический Маньяк Сообщений: 10512 Регистрация: 10.12.2009 Из: Нижегородской обл. '152 RUS Вне форума Авто: Volvo XC90 2.5T Репутация: 312
|
Ну дык, Леша, а где фотки платок которыми стрелки засвечивал? Думаю многим было бы интересно! (IMG:style_emoticons/default/smile.gif)
|
|
|
|
|
17.12.2011, 14:06
Сообщение
#29
|
|
|
Начинающий LED маньяк Группа: Технический Маньяк Сообщений: 134 Регистрация: 15.2.2011 Из: г.Брянск Вне форума Авто: Mitsubishi Lancer X 2.0 CVT Репутация: 14
|
Миша, платы я так быстро сделал и вставил что забыл сфоткать их. но у меня есть фото платы на стеклотекстолите 3мм (которую я делал и она цепляла пружинку на оси стрелки), она примерно такая же как на 0,3мм
(IMG:http://i5.pixs.ru/storage/2/9/1/PC170023JP_3522984_3571291.jpg) Фото рисунка платы для ТАХО и СПИДО если кому то нужно будет наглядно видеть ее, я немного подредактировал чертеж (IMG:http://i5.pixs.ru/storage/2/9/5/PC170024JP_8922007_3571295.jpg) Фото ОЖ и ТОПЛИВО (IMG:http://i5.pixs.ru/storage/3/0/2/PC170026JP_3234110_3571302.jpg) |
|
|
|
|
17.12.2011, 14:07
Сообщение
#30
|
|
|
Миша-Сан Группа: Технический Маньяк Сообщений: 10512 Регистрация: 10.12.2009 Из: Нижегородской обл. '152 RUS Вне форума Авто: Volvo XC90 2.5T Репутация: 312
|
|
|
|
|
|
17.12.2011, 14:14
Сообщение
#31
|
|
|
Начинающий LED маньяк Группа: Технический Маньяк Сообщений: 134 Регистрация: 15.2.2011 Из: г.Брянск Вне форума Авто: Mitsubishi Lancer X 2.0 CVT Репутация: 14
|
Забыл добавить, если нужны еще какие нибудь фото то пишите. Я скоро буду делать еще приборку и могу сфоткать то что тут возможно упустил
|
|
|
|
|
17.12.2011, 14:47
Сообщение
#32
|
|
|
Начинающий LED маньяк Группа: Технический Маньяк Сообщений: 134 Регистрация: 15.2.2011 Из: г.Брянск Вне форума Авто: Mitsubishi Lancer X 2.0 CVT Репутация: 14
|
Цитата(Johnny First @ 17.12.2011, 8:54)  Ай да Леша,ай да красавчик (IMG:style_emoticons/default/drinks.gif) лови плюсяру Жаль, что стрелки подсветил не красными СД (IMG:style_emoticons/default/wink.gif) были бы рубинового цвета. Попробую может поэксперементировать на другой приборке с красными диодами для стрелок |
|
|
|
|
17.2.2012, 9:22
Сообщение
#33
|
|
|
Начинающий Технический Маньяк Группа: Технический Маньяк Сообщений: 42 Регистрация: 5.10.2011 Из: Тольятти Вне форума Авто: Mitsubishi Lancer IX Репутация: 0
|
Тоже себе замутил подсветку. Правда, так как словосочетание "травить плату" вызывает у меня шок, сделал по-своему. Из пластика вырезал чтото наподобие платы, купил светодиодную ленту увеличенной плотности (3шт на 2,5см) и выложил кусочками на "плату". Получились практически ровные окружности.
А шкалы температуры и уровня топлива подсветил согнув диодную ленту буквой "Е" и направив диоды не вверх а вправо- на 2 фото видно, что даже слову Lancer немного солнышка досталось (IMG:style_emoticons/default/rolleyes.gif) На фото подключено от аккумулятора шуруповёрта 14,4В и по этому же вольтажу же подобрано сопротивление. (IMG:http://antonchik3.users.photofile.ru/photo/antonchik3/3966345/xlarge/96595975.jpg) (IMG:http://antonchik3.users.photofile.ru/photo/antonchik3/3966345/xlarge/96595972.jpg) На заднем плане на мониторе чейто фотоотчёт (IMG:style_emoticons/default/biggrin.gif) А кто знает нафига такой большой транзистор с радиатором на плате над спидометром и насколько сильно он греется? Для примерки в авто платы временно закрепил, местами подсиликонил. Вот или глюк или "тёпленьким" силиконом пахнет когда подстветку включаю. |
|
|
|
|
17.2.2012, 9:51
Сообщение
#34
|
|
|
Технический Маньяк-Гуру Группа: Технический Маньяк Сообщений: 7049 Регистрация: 3.6.2009 Из: Армения Вне форума Авто: Lancer IX, AT Репутация: 265
|
Насколько я помню это не транзистор а стабилизатор на 5В. На плате приборки часть схемы запитана от этого напряжения...
Вечером могу уточнить (IMG:style_emoticons/default/wink.gif) |
|
|
|
|
17.2.2012, 9:55
Сообщение
#35
|
|
|
Начинающий Технический Маньяк Группа: Технический Маньяк Сообщений: 42 Регистрация: 5.10.2011 Из: Тольятти Вне форума Авто: Mitsubishi Lancer IX Репутация: 0
|
Цитата(SSh @ 17.2.2012, 9:51) Вечером могу уточнить (IMG:style_emoticons/default/wink.gif) Судя по радиатору эта штука весьма существенно греется. Вот думаю не оплавится ли диодная лента |
|
|
|
|
17.2.2012, 9:56
Сообщение
#36
|
|
|
Технический Маньяк-Гуру Группа: Технический Маньяк Сообщений: 7049 Регистрация: 3.6.2009 Из: Армения Вне форума Авто: Lancer IX, AT Репутация: 265
|
Думаю, ничего уточнять не надо (IMG:style_emoticons/default/wink.gif) Вот здесь на фотках явно просматривается - деталька обозначена как IC1...
|
|
|
|
|
17.2.2012, 10:00
Сообщение
#37
|
|
|
Технический Маньяк-Гуру Группа: Технический Маньяк Сообщений: 7049 Регистрация: 3.6.2009 Из: Армения Вне форума Авто: Lancer IX, AT Репутация: 265
|
Косвенно о степени нагрева можно судить по состоянию платы под и вокруг теплоотвода. Если сильно греется - то плата в непосредственной близости от радиатора будет как-бы слегка подгоревшая...
|
|
|
|
|
17.2.2012, 10:09
Сообщение
#38
|
|
|
Начинающий Технический Маньяк Группа: Технический Маньяк Сообщений: 42 Регистрация: 5.10.2011 Из: Тольятти Вне форума Авто: Mitsubishi Lancer IX Репутация: 0
|
Цитата(SSh @ 17.2.2012, 10:00) Косвенно о степени нагрева можно судить по состоянию платы под и вокруг теплоотвода. Если сильно греется - то плата в непосредственной близости от радиатора будет как-бы слегка подгоревшая... спсб за инфу. У меня плата тока в одном месте "подгоревшая" и в потёках - за одометром. и я полагаю, что именно туда подпаиваются, когда пробег скручивают, т.к. брал с рук с пробегом ~60т.км, а потом нашёл памятку о замене масла и в ней было написано 100т.км. (IMG:style_emoticons/default/huh.gif) |
|
|
|
|
17.2.2012, 10:18
Сообщение
#39
|
|
|
Технический Маньяк-Гуру Группа: Технический Маньяк Сообщений: 7049 Регистрация: 3.6.2009 Из: Армения Вне форума Авто: Lancer IX, AT Репутация: 265
|
Это скорее не подгоревшая а обканифоленная... Покажи фото - скажу точно (IMG:style_emoticons/default/wink.gif)
|
|
|
|
|
17.2.2012, 14:45
Сообщение
#40
|
|
|
Начинающий Технический Маньяк Группа: Технический Маньяк Сообщений: 9 Регистрация: 20.1.2012 Вне форума Репутация: 0
|
Добрый день всем! Помогите, пожалуйста, решил поменять подсветку приборки на диоды (у меня АКПП 1,6 2006 г.). Не смог найти распиновку приборки (где плюс, а где минус) для светодиодов - лампочкам-то все-равно... Может у кого есть. Заранее благодарен
|
|
|
|
|
