Переделка приборки, Эво 8 под АКПП |
6.3.2012, 17:46
Сообщение
#41
|
|
Технический Маньяк-Гуру Группа: Администраторы Сообщений: 7044 Регистрация: 3.6.2009 Из: Армения Вне форума Авто: Lancer IX, AT Репутация: 263 |
Пока отлеживаюсь дома могу попробовать что-нибуть накатать.
Исходить буду из сигналов на моей приборке, у меня там отдельные индикаторы на все режимы, и ручные и автоматические. Т.е. имеем сигналы - P, D, N, R, 3, 2, L. При переводе селектора в то или иное положение на 7-дегментнике высвечивается опред. символ - по желанию. Например, в автоматич. режиме ничего не горит, в ручном - соотв. передача. |
|
|
6.3.2012, 18:14
Сообщение
#42
|
|
Турбо маньяк Группа: Почетные ветераны Сообщений: 2826 Регистрация: 15.9.2009 Из: МО, Чехов, деревня :) Вне форума Авто: Lancer Cedia t-touring Репутация: 15 |
|
|
|
6.3.2012, 18:43
Сообщение
#43
|
|
Технический Маньяк-Гуру Группа: Администраторы Сообщений: 7044 Регистрация: 3.6.2009 Из: Армения Вне форума Авто: Lancer IX, AT Репутация: 263 |
Я не понял, у тебя в ручном режиме 4 передачи? У меня 3 - 3, 2 и L
|
|
|
7.3.2012, 9:35
Сообщение
#44
|
|
Технический Маньяк-Гуру Группа: Администраторы Сообщений: 7044 Регистрация: 3.6.2009 Из: Армения Вне форума Авто: Lancer IX, AT Репутация: 263 |

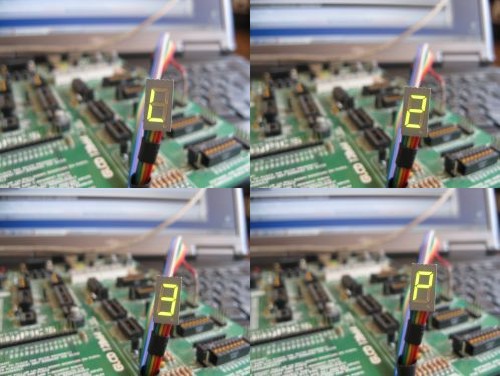

Кое-что сделал, при переводе селектора в то или иное положение высвечивается соотв. режим. Сейчас конкретно алгоритм такой - в положении селектора D, N, R на индикаторе ничего не светится, горят только соотв. лампы на приборке. В ручном режиме высвечивается L, 2 или 3. В положении P символ на индикаторе дублирует соотв. индикатор на приборке.
Алгоритм конечно не жесткий, простой перепрошивкой можно организовать любой, по желанию. Думаю, оформить отдельной темой с описанием как вообще можно установить на АТ приборку от МТ (IMG:style_emoticons/default/wink.gif) |
|
|
7.3.2012, 9:37
Сообщение
#45
|
|
***** Группа: Администраторы Сообщений: 2152 Регистрация: 26.7.2009 Из: Славный град Тобольск Вне форума Репутация: 53 |
Сереж, класс!
|
|
|
7.3.2012, 10:02
Сообщение
#46
|
|
Технический Маньяк-Гуру Группа: Администраторы Сообщений: 7044 Регистрация: 3.6.2009 Из: Армения Вне форума Авто: Lancer IX, AT Репутация: 263 |
Юр, ты кажется писал о сигналах идущих на приборку. Давай-ка уточним: имеем 3 основных, с точки зрения трансмиссии, типа приборок
1. МТ 2. АТ с индикацией ручных передач отдельными лампочками 3. АТ с индикацией ручных передач на ЖК экранчике. Так? Со вторым пунктом все понятно, т.к. и у меня такая и знаю, что на каждый индикатор просто идет провод с переключателя на ручке. Какие сигналы идут для 3-го случая? А и В с клапанов? Или что-то другое? Хотя в любом случае для обдумываемой универсальной схемы это не важно, индикация в зависимости от режима будет формироваться программно. Сейчас думаю как прикрутить диммер. С другой стороны - а нужно-ли. Индикаторы режимов АКПП на приборке вроде не диммируются... Не припомню а пойти проверить не могу (IMG:style_emoticons/default/sad.gif) |
|
|
7.3.2012, 10:13
Сообщение
#47
|
|
***** Группа: Администраторы Сообщений: 2152 Регистрация: 26.7.2009 Из: Славный град Тобольск Вне форума Репутация: 53 |
Да, сигналы S1 и S2 с соленоидов.
0 - 1, 0 - 0, 1 - 0, 1 - 1. Сереж погоди чуток щас вернусь допишу все что нужно.. Я хочу сделать ДХО - в "дальний в пол накала"... надо схемку собрать сесть.. |
|
|
7.3.2012, 11:41
Сообщение
#48
|
|
Технический Маньяк-Гуру Группа: Администраторы Сообщений: 7044 Регистрация: 3.6.2009 Из: Армения Вне форума Авто: Lancer IX, AT Репутация: 263 |
Продолжил здесь - описание блока индикации режимов.
|
|
|
