Замена 4g18 на 4g93t, Дискуссия и может быть дело) Опции

[ford911]

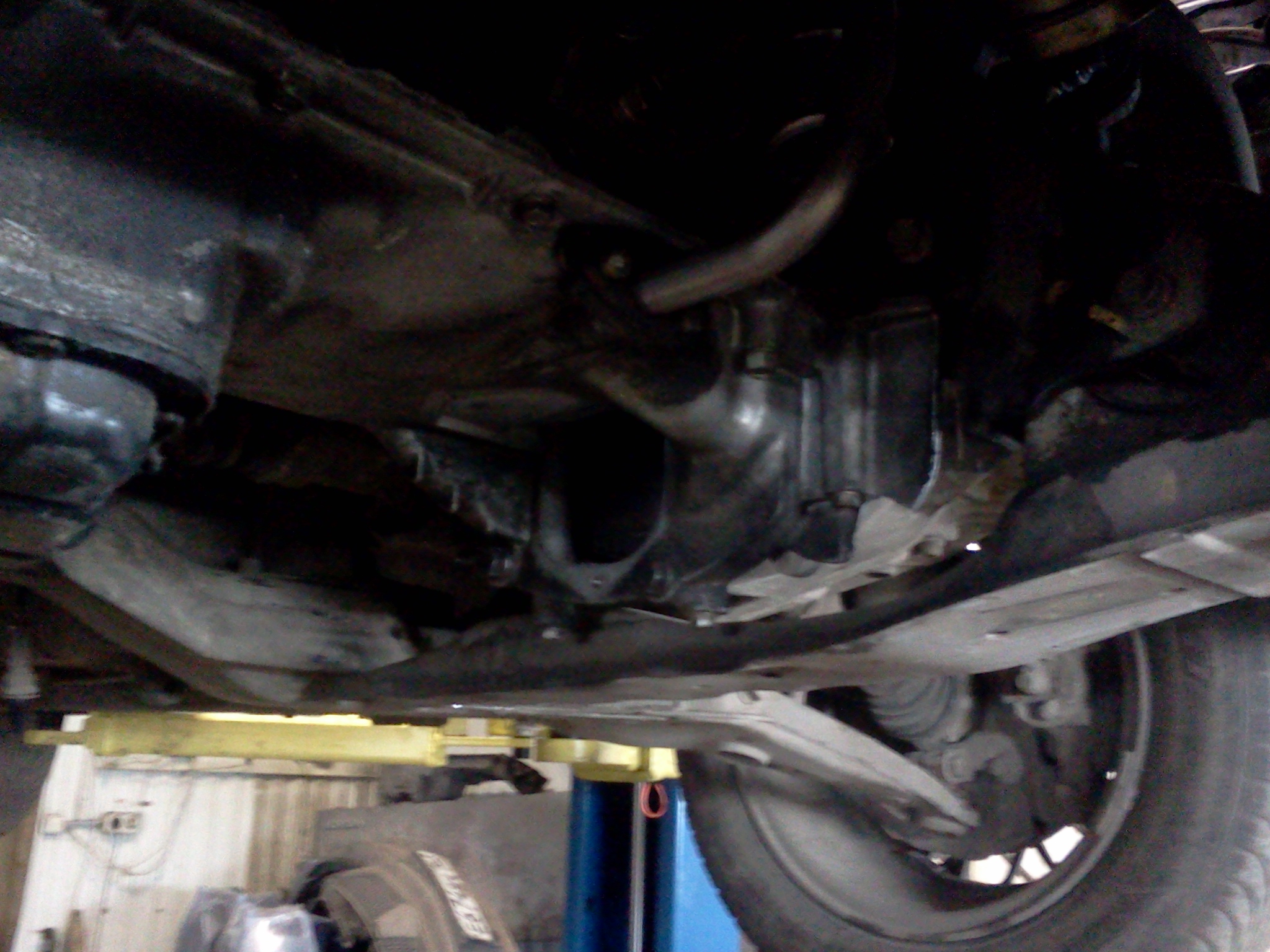

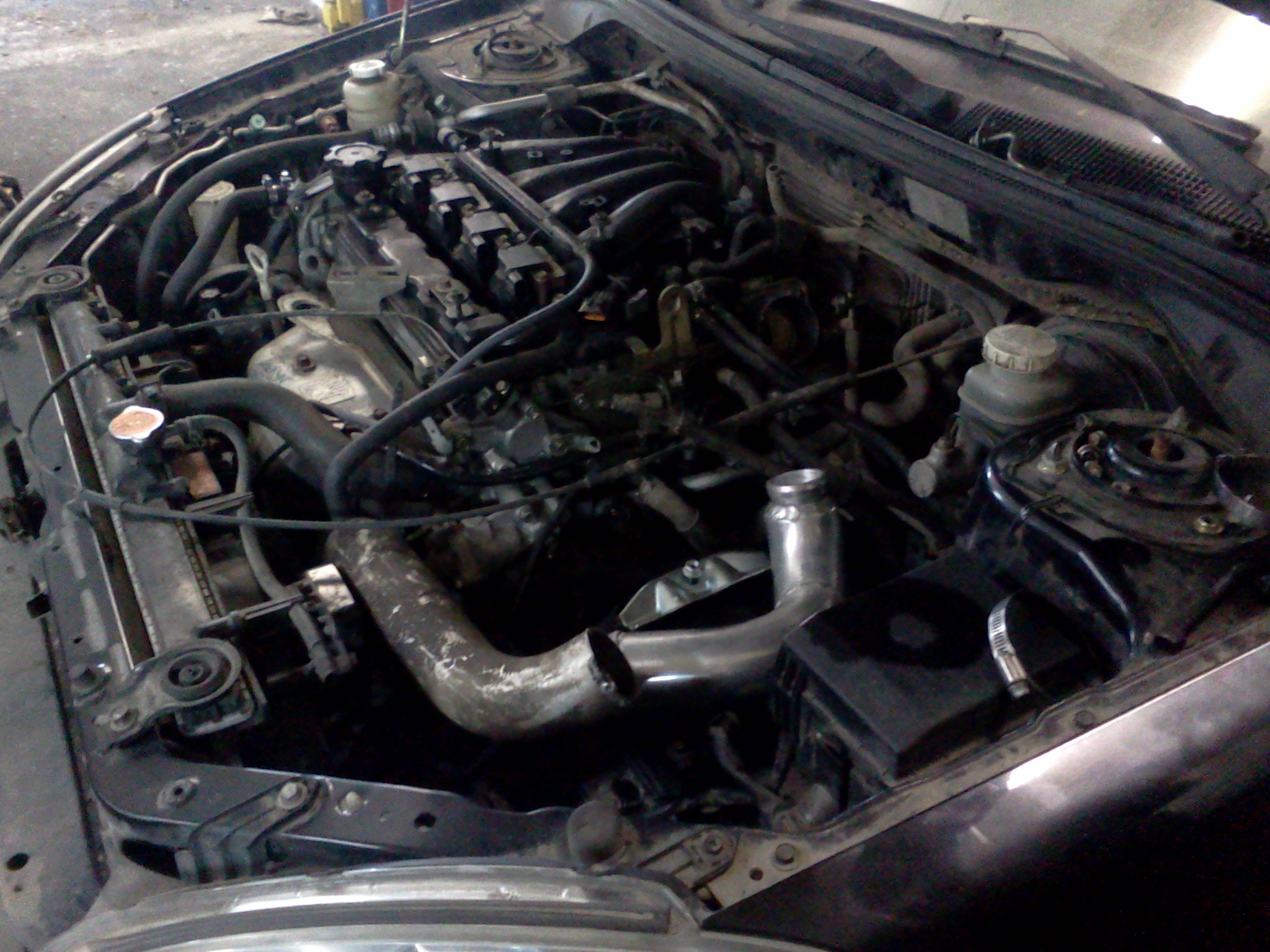

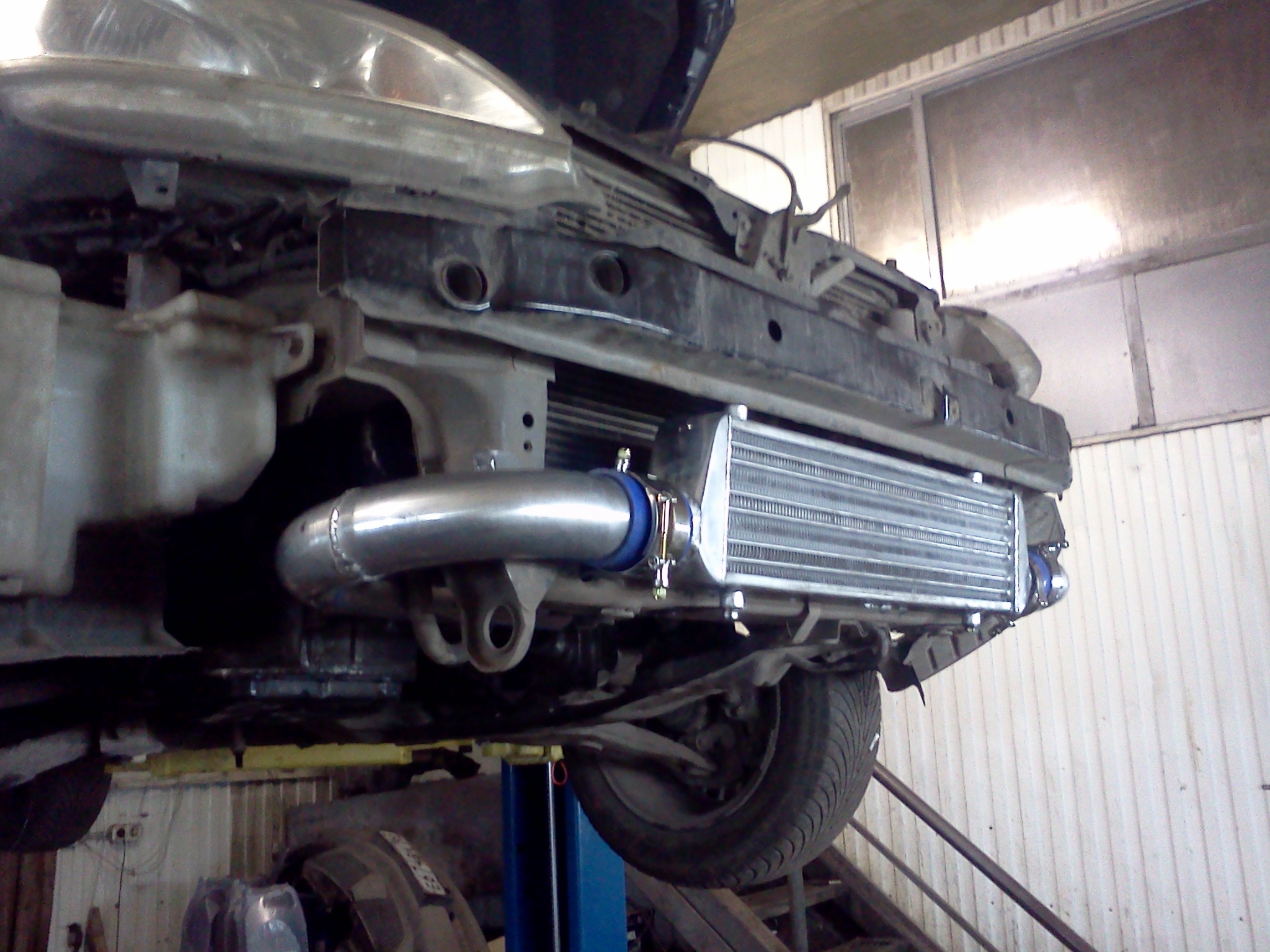

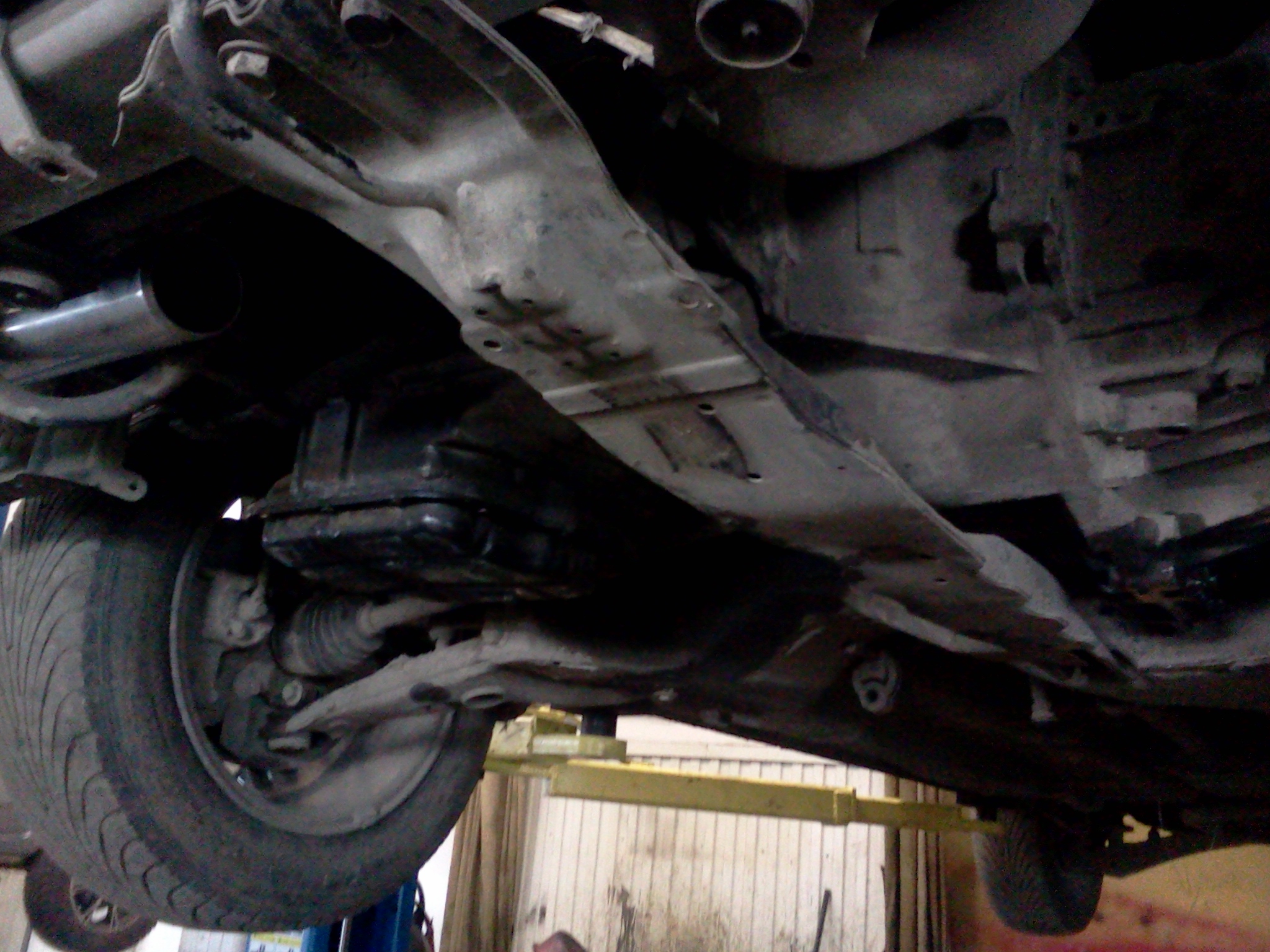

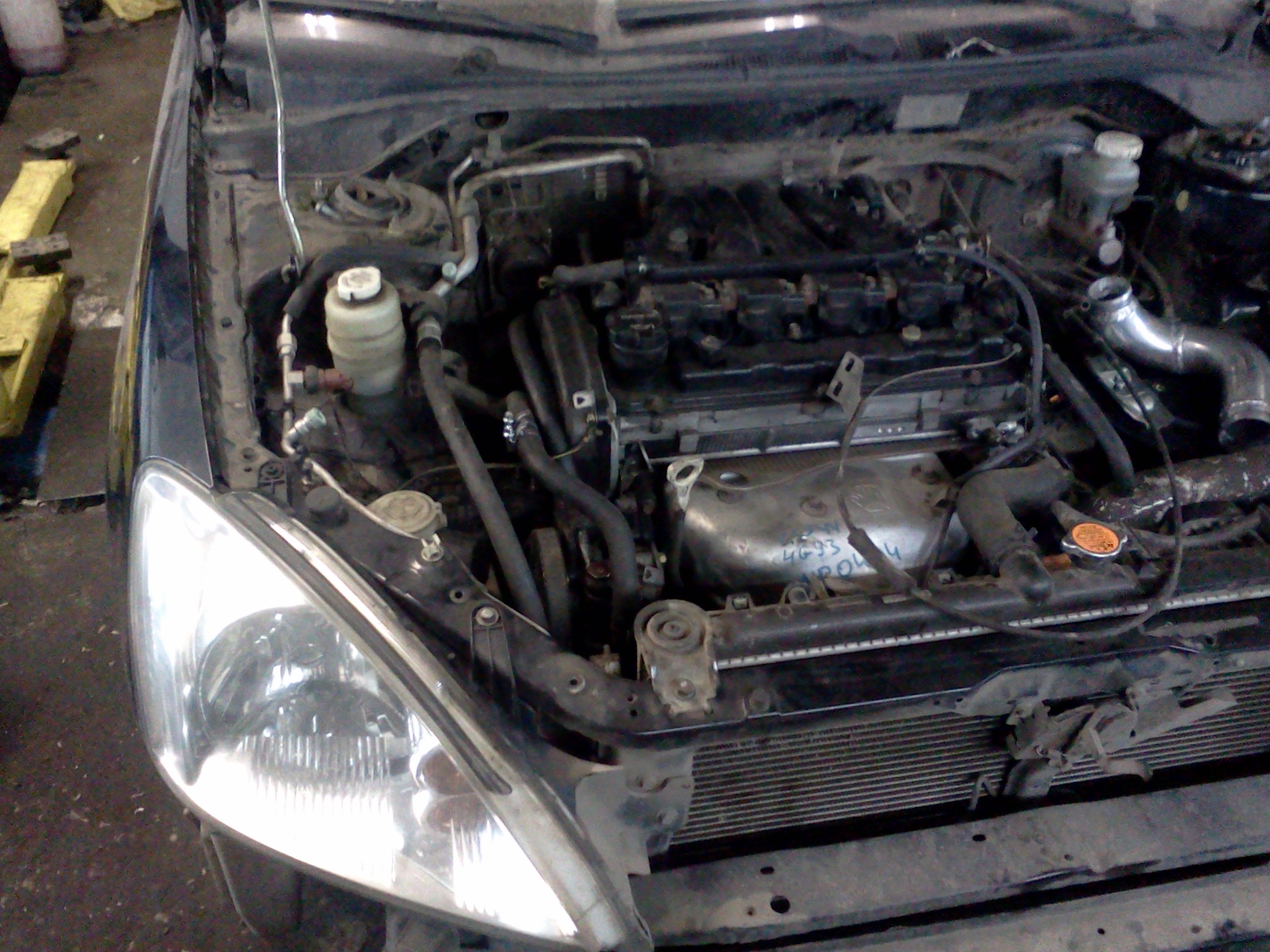

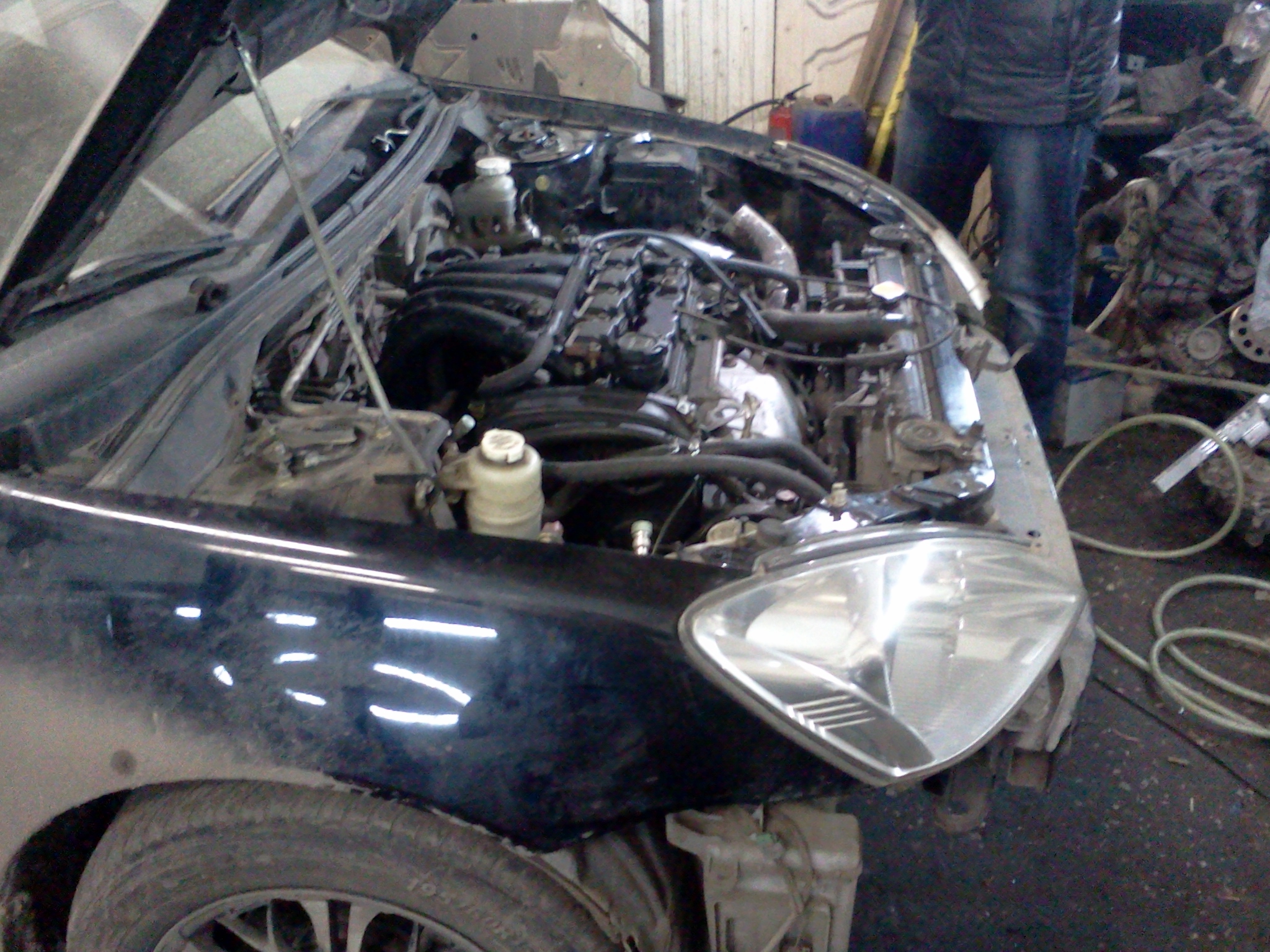

кое че из того что успел снять на скорую руку

Эскизы прикрепленных изображений



[charly-sf]

Люди добрые кто может поделиться схемой электропроводки с цедии? желательно с двигателем 4g93 если будет цветная то вообще будет супер

Я выкладывал ссылку на ресурс, где есть схемы.

[Sergey152]

Держи.
http://forum.amadeus-project.com/index.php...st&p=129892

[ford911]

Держи.
http://forum.amadeus-project.com/index.php...st&p=129892

спасибо за ссылку но тут хрен разберешься если честно)))) жаль схема не в цвете.... не ясен остался один пучек проводов хз че это вообще такое

[Sergey152]

Ничего сложного. Смотри схемы 4г93 ДЖИДАЙ. Лучше сразу распечатай. В цвете врятли найдешь. Почитай как пользоваться схемами в мануале и все станет понятно просто.
Смею предположить что пучок проводов это климат контроль, они все с климатом шли а у тебя просто кондей. плюс провод на приборку лампу ДЖИДИАЙ ЭКО. ну и еще ченибудь.
Сколько проводов осталось?

[ford911]

Ничего сложного. Смотри схемы 4г93 ДЖИДАЙ. Лучше сразу распечатай. В цвете врятли найдешь. Почитай как пользоваться схемами в мануале и все станет понятно просто.
Смею предположить что пучок проводов это климат контроль, они все с климатом шли а у тебя просто кондей. плюс провод на приборку лампу ДЖИДИАЙ ЭКО. ну и еще ченибудь.
Сколько проводов осталось?

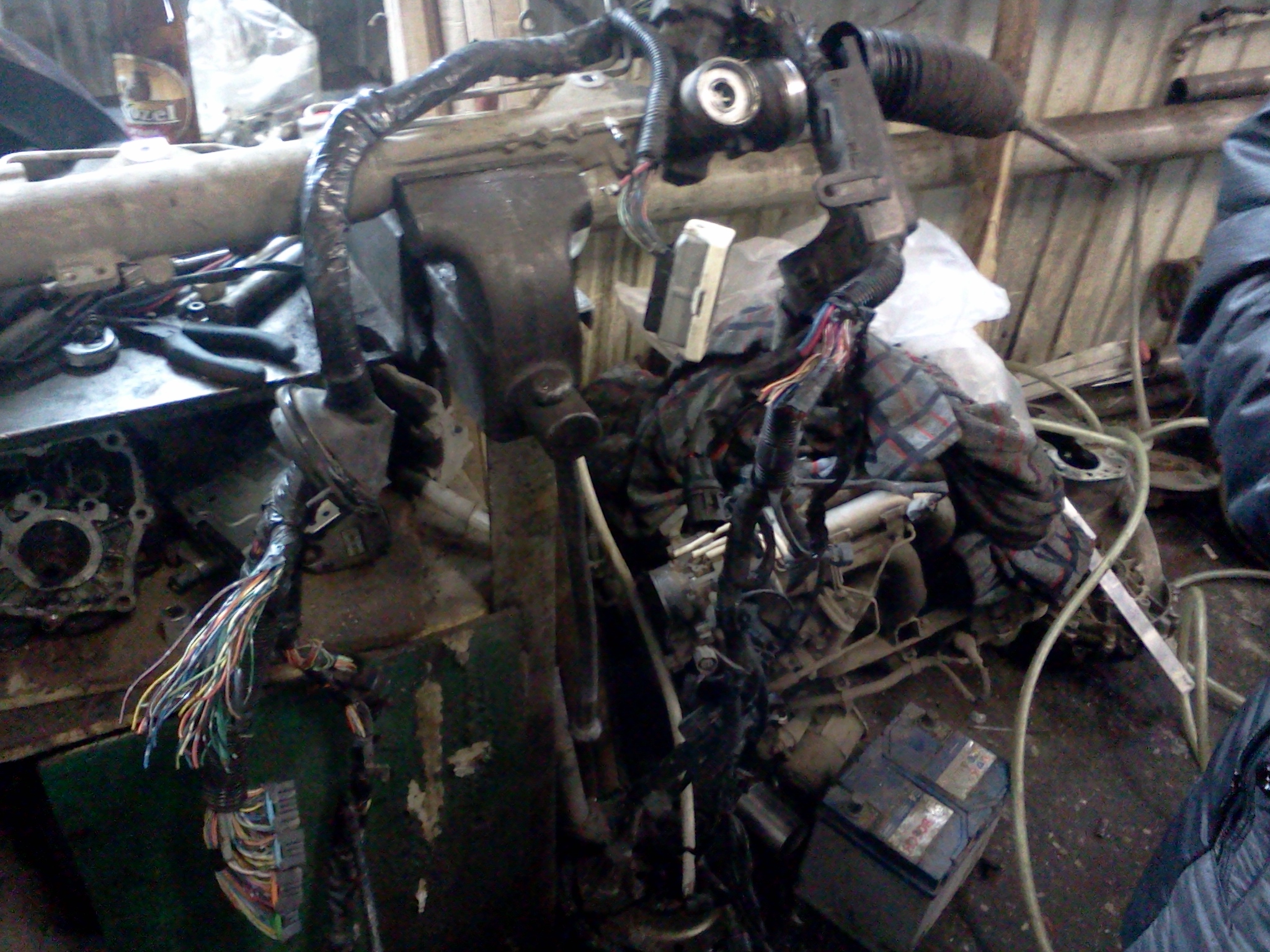

фотографию проводки видишь там есть разъем на блок управления двигателем, и рядом с ним пучок проводов цветной. Вот этот мне не понятен пучек.

[ford911]

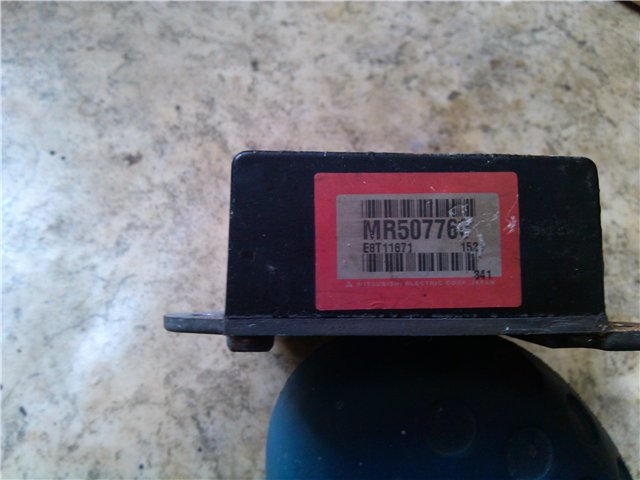

Е мае разобрались что за провода......нужен блок управления форсунками и дроссельной заслонкой.....Кто подскажет номера блоков запарился в каталогах смотреть...пишут одно встречается другое

[Sergey152]

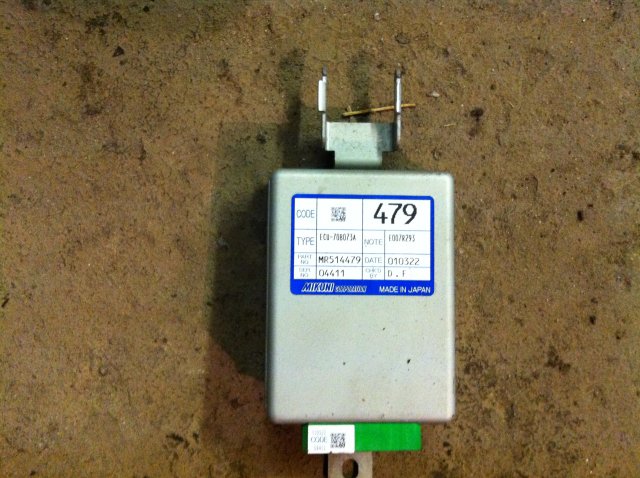

Держи с картинками.


Продает Человек На цедия клубе.
Ссфлка на ебьявление
http://forum.cedia-club.ru/viewtopic.php?f=32&t=14764
На нашем форуме он тоде есть.

[Sergey152]

Уже продал он все. Не заметил сразу.

[ford911]

Уже продал он все. Не заметил сразу.

Спасибо добрый ты человек)))) а разницы в турбо или не турбо есть?

[Sergey152]

Без разницы. Так что от любой цедии 1.8GDI подойдет. Ну надоже друг другу помогать. (IMG:style_emoticons/default/drinks.gif)

[ford911]

Без разницы. Так что от любой цедии 1.8GDI подойдет. Ну надоже друг другу помогать. (IMG:style_emoticons/default/drinks.gif)

а вот разница все же есть)))) у меня проводка под один разъем, а есть блоки под два)))) вот ведь япошки...
Но все равно спасибо я уже даже два блока заказал придут через дней 5 с разъемами за 4 рубля.

[ford911]

Мужики кто что может посоветовать по обратке??? на цедии два шланга на лансере 9 один.....к чему это приведет?

[Sergey152]

На Лансере же два. Ты про обратку бензина же?

[ford911]

На Лансере же два. Ты про обратку бензина же?

ага тока у меня один а на цеди смотрю по схеме два

[Sergey152]

Куда же у тебя обратка делась? Должна быть.

[Rcus]

У 4g18 есть обратка, но одна трубка от регулятора давления топлива. На GDI двигателях две трубки обратки идут от ТНВД, вторая тоже уходит в сторону бака, но где подсоединяется не понял.

[palmaz]

У GDI в корпусе бензофильтра две обратки, тебе надо врезать в свой корпус фильтра угловой штуцер(или купить фильтр от GDI) и проложить еще одну магистраль

[ford911]

Блин не можем разобраться с датчиком скорости и как его подключить к новой проводке(((((

[Rcus]

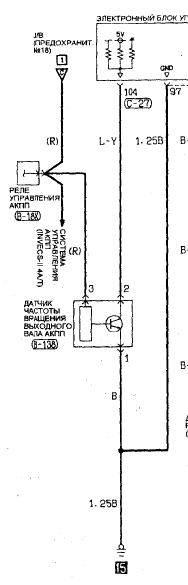

Я бы предложил сюда:

Но не знаю как на это отреагирует система управления автоматом: на европейском лансе с механикой сигнал датчика идёт параллельно на мозги двигателя и приборку, в седии сигнал на приборку формируется контроллером двигателя.
