 17.12.2011, 18:21
Сообщение
#1
|
|||
|
Технический Маньяк-Гуру  Группа: Почетные ветераны Сообщений: 3731 Регистрация: 29.11.2010 Из: М.О. Ногинск Вне форума Репутация:  268
 |
И так поехали.

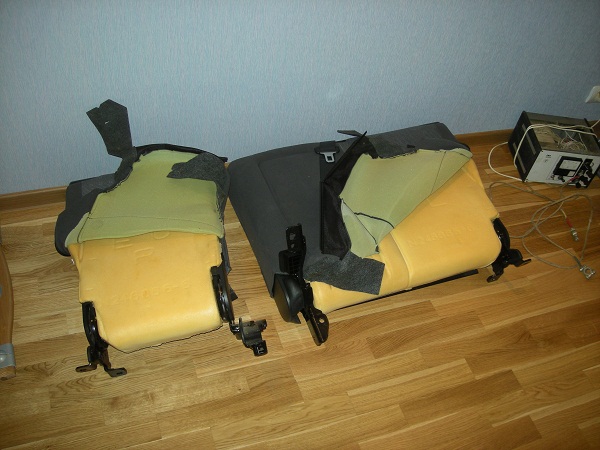

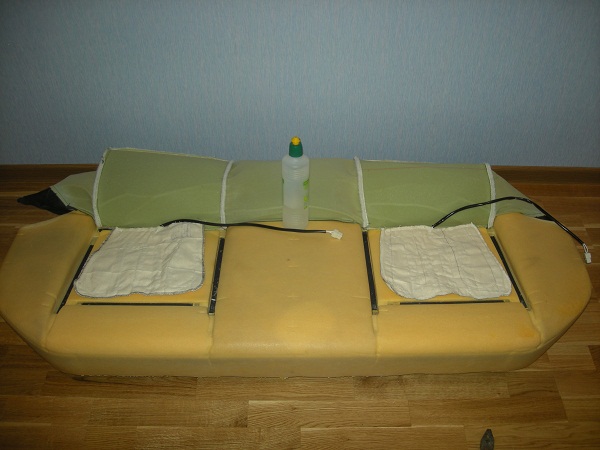

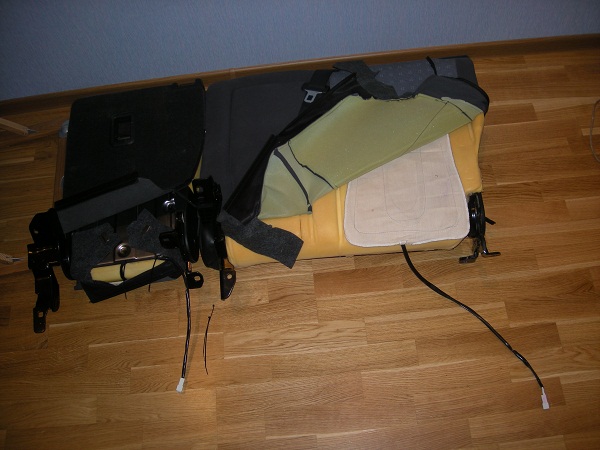

Для установки обогрева куплен набор ВАЗ2110, провода , разъемы, штатная кнопка обогрева, гофра.  Снимаем заднее сиденье и спинку и начинаем снимать обивку.  Вкладываем нагревательные маты приклеив их на клей для пенопластовых плинтусов, чтобы случайно не сползли.   Ставим на место обивку.

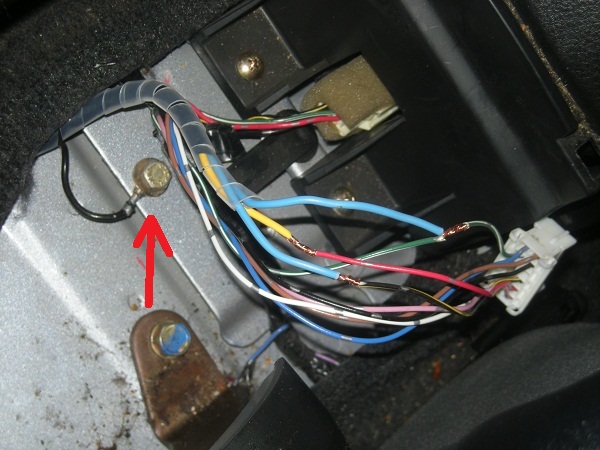

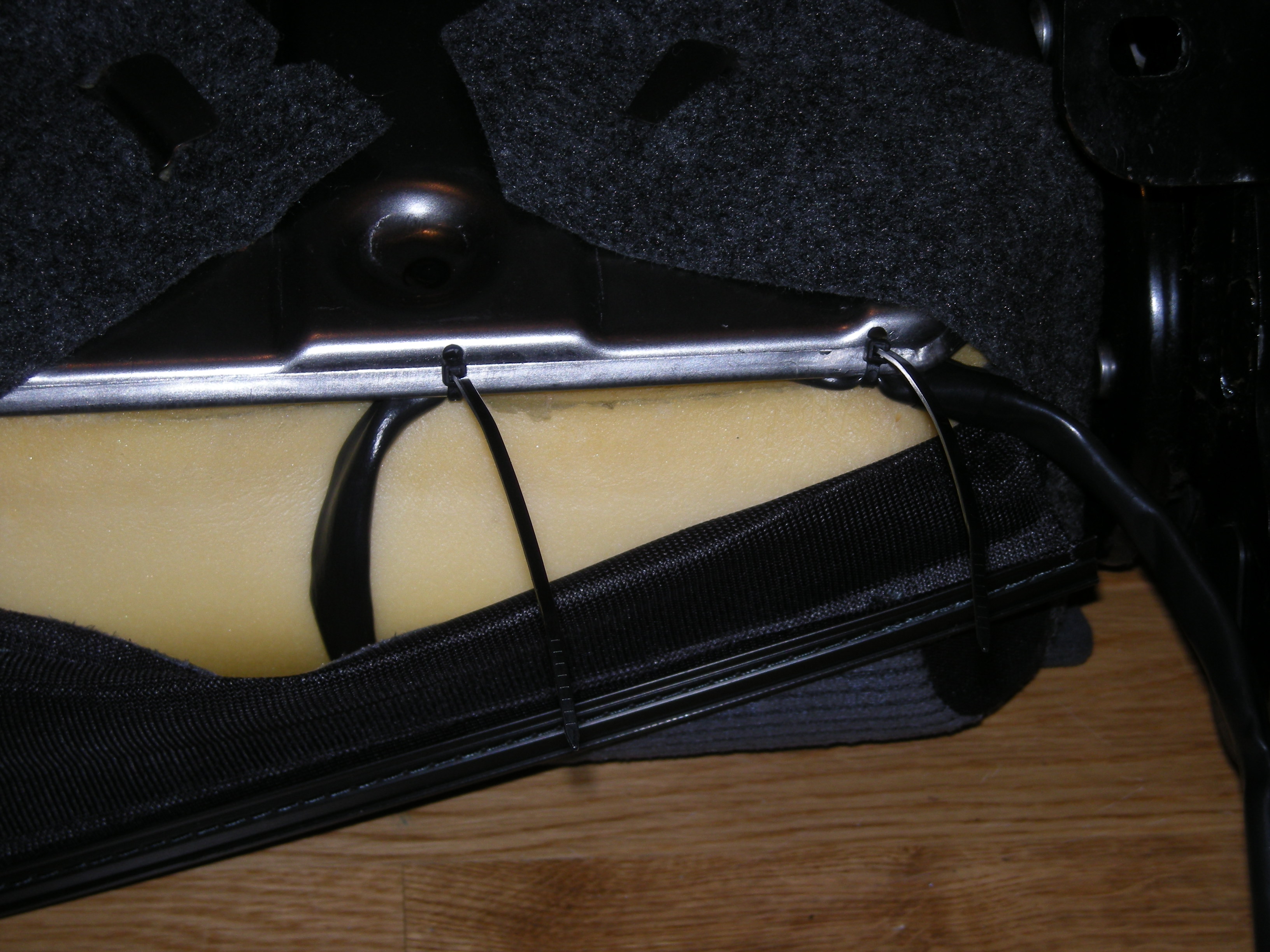

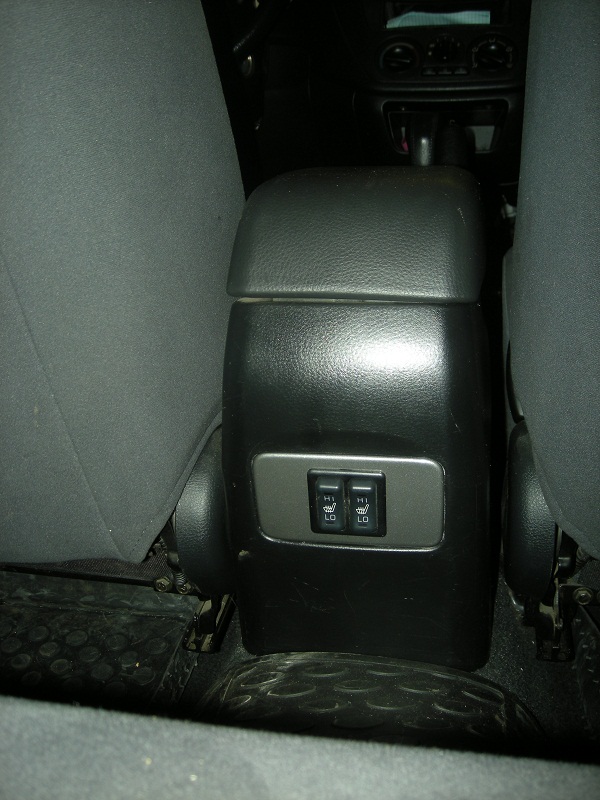

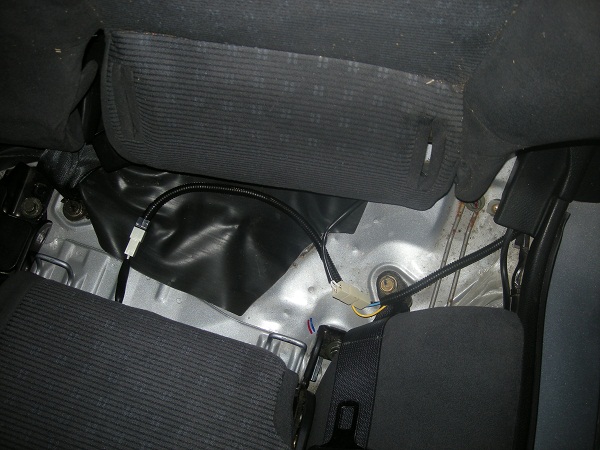

Припаиваем разъемы на провода выходящие из сиденья и подготавливаем проводку аналогично штатой схеме включения на 2 режима ( изначально обогрев ВАЗ работает на максимальной мощности)для прокладки к подлокотнику.   Под задним сиденьем все выглядит так  Так как никто не курит, вместо пепельницы из полистирола изготовлена площадка под кнопку, покрашена и покрыта лаком.  Провода подключены в параллель со штатной кнопкой. Провода от дивана идут по правому и левому борту и под передними сиденьями заходят в подлокотник. Штатного разъема к кнопе небел , поэтому проасто напаял наконечники , надел на них термоусадку и вставил в кнопку.
В подсветку кнопок вставлены красные светодиоды  Все работает великолепно! Радости нет предела! |
||
 |

|
||
Сообщений в этой теме
Sergey152 Установка обогрева заднего дивана 17.12.2011, 18:21
Titus А красиво и классно! Респект 17.12.2011, 18:24
Sergey152 Цитата(Titus @ 17.12.2011, 18:24) А краси... 17.12.2011, 18:27 Dzhekin Забота о задних пассажирах 17.12.2011, 19:16 Sergey152 Цитата(Dzhekin @ 17.12.2011, 19:16) Забот... 17.12.2011, 19:20 Mihail V Серега молодец, держи плюс! 17.12.2011, 19:32 Koles Здорово Серега, а чего при встрече не показал, я к... 17.12.2011, 22:17 Sergey152 Цитата(Koles @ 17.12.2011, 22:17) Здорово... 18.12.2011, 7:40 Koles Цитата(Sergey152 @ 18.12.2011, 8:40) Ну я... 18.12.2011, 19:46 alkrymov Класс. Спасибо, возьму на заметку =) 18.12.2011, 8:00 Dmi А передний подогрев работает если на нем нет задни... 18.12.2011, 19:41 Titus Цитата(Dmi @ 18.12.2011, 18:41) А передни... 18.12.2011, 19:47 Sergey152 Цитата(Titus @ 18.12.2011, 19:47) Цитата(... 18.12.2011, 19:52 Titus Эт есть, да 18.12.2011, 19:58 Mihail V Бгг, а у меня с утра уже ритуалом стало, включив п... 18.12.2011, 20:00 Titus Да я вот был уверен, что там стоят тензо-датчики. ... 18.12.2011, 20:01 SSh Есть термодатчики, аж 2, но вот никаких концевиков... 18.12.2011, 20:04 Mihail V Хотя я тоже замечал, пока снежок обтряхиваешь пред... 18.12.2011, 20:05 Yuriy_R а у меня пока не сядешь холодное. 19.12.2011, 9:26 SSh А как сядешь - тепло чувствуется сразу или через н... 19.12.2011, 9:52 AlTol Ставил на 10-ом (схема 1 в 1) обогрев на задний ди... 19.12.2011, 10:14 Gennadiy Ch Цитата(AlTol @ 19.12.2011, 10:14) Ставил ... 19.12.2011, 12:09 Gennadiy Ch Сергей, + в личное дело.
По поводу датчиков прису... 19.12.2011, 11:40 riptopaz Ниразу ещё не садился в тёплое седло. Всегда нагре... 19.12.2011, 11:51 Gennadiy Ch riptopaz, нагрев начинается с момента его включени... 19.12.2011, 12:06 SSh Ну проделайте кто-нибуть вышеописанный эксперимент... 19.12.2011, 12:25 Gennadiy Ch SSh, я что-то упустил, какой эксперимент предлагае... 19.12.2011, 13:08 SSh Здесь
http://forum.amadeus-project.com/index.php..... 19.12.2011, 13:11 Sergey152 Цитата(SSh @ 19.12.2011, 13:11) Здесь
htt... 19.12.2011, 15:27 SSh ЦитатаПри включении обогрева лампочки притухают не... 19.12.2011, 16:34 Dmi Попробовал сегодня, завел, включил обогрев и пока ... 20.12.2011, 12:54 maxc А если вдруг третий пассажир нарисуеся, он без поп... 20.12.2011, 17:55 Onotole заинтересовался устройством. То ест ьнужно еще шта... 20.12.2011, 18:07 Sergey152 Цитата(Onotole @ 20.12.2011, 18:07) заинт... 21.12.2011, 16:13 SSh Ничего себе... Кнопка в 4 раза дороже чем собствен... 21.12.2011, 16:21 Sergey152 Цитата(SSh @ 21.12.2011, 16:21) Ничего се... 21.12.2011, 16:26 Onega я емелю ставить буду УК2. Кнопки нормальные, 8 реж... 21.12.2011, 17:28 Palex Цитата(Onega @ 21.12.2011, 16:28) я емелю... 21.12.2011, 17:40 Sergey152 Цитата(Onega @ 21.12.2011, 17:28) я емелю... 21.12.2011, 17:42 Onega Цитата(Sergey152 @ 21.12.2011, 18:42) Цит... 21.12.2011, 17:46 Sergey152 Цитата(Onega @ 21.12.2011, 17:46) Цитата(... 21.12.2011, 17:52 Onotole Сергей скажи а подключать провода значит прям к пр... 21.12.2011, 17:34 Sergey152 Цитата(Onotole @ 21.12.2011, 17:34) Серге... 21.12.2011, 17:40 Onega я держал его в руках в магазина. Там 4 элемента об... 21.12.2011, 17:44 Onega с той УК2 - между пепельницей и крышкой. По высоте... 21.12.2011, 19:56 Makar А в штатной кнопке нет же ни какого резистора что ... 28.12.2011, 9:21 Sergey152 Цитата(Makar @ 28.12.2011, 9:21) А в штат... 28.12.2011, 12:54 Makar Это то я понял ))). Вопрос в другом, где стоит или... 28.12.2011, 13:26 Sergey152 Цитата(Makar @ 28.12.2011, 13:26) Это то ... 28.12.2011, 13:39 SSh Из сервис-мануала следует что плавная регулировка ... 28.12.2011, 13:36 Makar SSH а где это термо реле стоит?
Sergey152 Во вот ... 28.12.2011, 15:50 SSh Не знаю У меня тоже без подогрева, все сведения п... 28.12.2011, 16:51 Sergey152 Цитата(Makar @ 28.12.2011, 15:50) SSH а г... 29.12.2011, 9:55 Makar ООО спасиб 29.12.2011, 14:47 Sergey152 Цитата(Makar @ 29.12.2011, 14:47) ООО спа... 3.1.2012, 15:08 Makar Еще пара глупых вопросов).
Где стоит реле, В подка... 11.1.2012, 11:31 Sergey152 Цитата(Makar @ 11.1.2012, 11:31) Еще пара... 11.1.2012, 12:04 Ski-87 Привет всем. У меня токая проблема, купил обогрев ... 12.1.2012, 19:45 SSh Вот схема из сервис-мануала. Согласно схеме из спи... 13.1.2012, 9:01 Ski-87 Спасибо. Местами маты (спинка, попа) тяжело перепу... 13.1.2012, 11:52 Onega он нужен чтобы яичницу не пожарить. 13.1.2012, 11:57 Ski-87 Это он, больше тонких проводов на мате (спинке) не... 13.1.2012, 12:53 Sergey152 Можно соединить и без термостатов. Ничего страшног... 13.1.2012, 13:25 Ski-87 Цитата(Sergey152 @ 13.1.2012, 14:25) Можн... 13.1.2012, 13:44 Sergey152 Цитата(Ski-87 @ 13.1.2012, 13:44) Ци... 13.1.2012, 14:00 Sergey152 А по фотке не понятно как провода соединяються. На... 13.1.2012, 14:02 Ski-87 Только что ездил к знакомому электрику, он сказал,... 13.1.2012, 16:39 Sergey152 Цитата(Ski-87 @ 13.1.2012, 16:39) Se... 13.1.2012, 21:27 Ski-87 Цитата(Sergey152 @ 13.1.2012, 22:27) Цита... 14.1.2012, 6:50 Sergey152 Цитата(Ski-87 @ 14.1.2012, 6:50) Цит... 14.1.2012, 9:54 Ski-87 Цитата(Sergey152 @ 14.1.2012, 10:54) Цита... 14.1.2012, 10:36 Sergey152 Цитата(Ski-87 @ 14.1.2012, 10:36) Ци... 14.1.2012, 10:45 Ski-87 Разница есть. Если воткнеш неправильно то в режиме... 14.1.2012, 10:49 Sergey152 Вобщем провод с матов который от коричневых с пол... 14.1.2012, 10:55 Ski-87 Цитата(Sergey152 @ 14.1.2012, 11:55) Вобщ... 14.1.2012, 12:36 Sergey152 Игорь привет. Когда займешься обогревом? 14.1.2012, 10:56 Onega после сдачи годового отчета. с 9 января без выход... 14.1.2012, 11:07 Makar Наконец то дошли руки снять сидение и найти разъем... 16.1.2012, 8:18 Sergey152 Цитата(Makar @ 16.1.2012, 8:18) Наконец т... 16.1.2012, 9:44 Onega Мужики, вы с цитированием по аккуратней как то дав... 16.1.2012, 10:45 Makar Цитата(Sergey152 @ 16.1.2012, 10:44) Верн... 16.1.2012, 13:10 Titus Поправил чуть цитирование 16.1.2012, 13:26 Makar Сергей а Вы на что клеили обивку? или на заднем ди... 17.1.2012, 8:10 Sergey152 Цитата(Makar @ 17.1.2012, 8:10) Сергей а ... 18.1.2012, 1:24 Makar Да эти то пластиковые "клипсы" я видел, ... 18.1.2012, 8:02 Sergey152 http://forum.amadeus-project.com/index.php...st... 18.1.2012, 15:24 Makar Оке)
Про обогрев то понятно что надо приклеить)))... 18.1.2012, 20:33 Sergey152 Про передние не буду утверждать, не знаю. Возможно... 18.1.2012, 22:13 Ski-87 Ребята, у меня проблемка, сделал все как написано ... 23.1.2012, 21:13 Sergey152 Цитата(Ski-87 @ 23.1.2012, 21:13) Ре... 23.1.2012, 21:23 Ski-87 Тестер есть у тебя? Если есть измерь сопротивление... 23.1.2012, 21:29 Sergey152 Будут данные, будем думать и считать. Если не слож... 23.1.2012, 21:27 Sergey152 Действуй так:
1. отключи от кнопки нагревалки.
2. ... 23.1.2012, 21:38 Ski-87 Результаты измерений:
Передние сидения оба включен... 26.1.2012, 17:16 Sergey152 Охренеть! Но по закону ома чегото цифры не схо... 26.1.2012, 18:10 Ski-87 Цитата(Sergey152 @ 26.1.2012, 19:10) Охре... 26.1.2012, 18:31 Sergey152 Вот теперь понятно что к чему. Не переживай ченибу... 26.1.2012, 18:38 Ski-87 Думаю питание буду заводить в салон через сопротив... 27.1.2012, 13:12 Sergey152 По идее 2.2 Ом сопротивление надо, чтобы ток был к... 27.1.2012, 14:04 SknUA а не проще подсоединить последовательно сидушку и ... 27.1.2012, 15:57   |
