Индикатор передач АКПП Опции

[SSh]

В продолжении темы о переделке приборки и запоздавшая реализация того, о чем писал еще пару лет назад (IMG:style_emoticons/default/smile.gif)
Индикатор положения селектора АКПП.
Как уже говорилось, приборки бывают разные, для МТ, для АТ с отдельными индикаторами и для АТ с ЖК индикатором. При замене приборки - по разным причинам - естественно надо найти точно с такой функциональностью как на старой. С подобной проблемой столкнулся и я во время замены своей приборки. В конце концов вопрос решился частично, машина дергаться перестала, но ручные режимы не индицируются.
Описываемый блочок и предназначен для восстановления полной функциональности и даже больше - позволит установить МТ приборку на машину с АТ (IMG:style_emoticons/default/wink.gif)
Схема девайса, естественно на МК (IMG:style_emoticons/default/tongue.gif)

Режимы индицируются на 7-сегментном светодиодном индикаторе, который можно установить в любое удобное место. Я лично буду ставить на место ЖК экранчика. Входные сигналы подаются через делители-согласователи на входы порта А контроллера. На схеме показан только один делитель, конкретное число - до 8-и зависит от потребностей/желаний.
Приведу пример, на моей приборке уже есть индикаторы P, D, R, N и дублировать их (кроме Р) я не хочу. Плюс надо чтобы высвечивались L, 2 и 3. Поэтому входных сигналов, и соответственно делителей, у меня будет 4.
Остальная функциональность обеспечивается программой. Для моего случая исходник такой:

Код

'***********************
'*  Name    : AT.BAS   *
'*  Author  : SSh      *
'***********************
@ DEVICE pic16F628A, INTRC_OSC_NOCLKOUT
DEFINE OSC 4  ' Freq. 4 MHz

' ***** Variables *****
state VAR BYTE  ' AT selector state

    TRISA  = $FF
    TRISB  = $00
    VRCON = 0
    CMCON = 7

' ***************************************
' ********** Main program loop **********
' ***************************************
main:
state = PORTA
SELECT STATE CASE ' AT selector position
CASE %00000001    ' L
PORTB = $C7
CASE %00000010    ' 2
PORTB = $A4
CASE %00000100    ' 3
PORTB = $B0
CASE %00001000    ' P
PORTB = $8C
CASE ELSE         ' All other positions
PORTB = $FF       ' Show none
END SELECT

GOTO main                     ' Loop

        END ' ***** End of Program *****

Распознавание входных сигналов производится в цикле SELECT CASE. Все очень просто. На RA0 идет сигнал с L, RА1 - 2, RA2 - 3, RA3 - P. В зависимости от входного сигнала на выходе формируется соотв. символ, напр., если входной сигнал 00000001 (L), то на выходе (PORTB) имеем С7 в шестнадцатиричном коде, т.е. 11000111 в двоичном. Т.к. мой индикатор - с общим анодом, то для "зажигания" нужных сегментов индикатора на них надо подать "0", что собственно и видно из кода - "0"подается на сегменты d, e, f что в итоге дает симввол "L".
Для индикаторов с общим катодом надо просто проинвертировать код, в нашем примере будет 00111000.
P.S. Пишу подробно для того, чтоб все желающие могли-бы переделать код "под себя" (IMG:style_emoticons/default/smile.gif) Исходник - как и для большинства девайсов - в PicBasic Pro.
Сейчас допишу для всех режимов - покажу на видео как это будет выглядеть (IMG:style_emoticons/default/smile.gif)

[Yuriy_R]

Сереж, а где вход с соленоида А и В.


p.s. Понял.

[SSh]

Я-ж говорю - конкретно входы не обозначил с тем, чтобы можно было ориентироваться на свой конкретный случай. В качестве А и В можно использовать любую пару входов с соотв. условием в программе.
У меня-же в жгуте нет сигналов А и В, есть, как уже говорил отдельные L, 2, 3, поэтому в выложенном исходнике А и В никак не определены.

[SSh]

Видео с индикацией всех режимов:

[charly-sf]

Кто может спаять схемку? (IMG:style_emoticons/default/smile.gif)

[SSh]

Чарли, тебе именно такой алгоритм нужен? Если что можно и подправить...

[charly-sf]

Чарли, тебе именно такой алгоритм нужен? Если что можно и подправить...

Такой - это какой? Мне надо ... Серёг, ну ты знаешь, что мне надо (IMG:style_emoticons/default/cool.gif) То, что в первых постах моей темы (IMG:style_emoticons/default/smile.gif)

[Titus]

Сергей, респект (IMG:style_emoticons/default/smile.gif) (IMG:style_emoticons/default/drinks.gif)

[SSh]

Вот именно что не знаю... Есть 2 типа приборок для АТ, с индикацией ручных передач
а. отдельными лампочками (у меня такая была)
б. ЖК экранчиком

Для того или иного случая нужна соотв. прошивка. Та что на видео - вариант а)

[SSh]

Способ присобачивания МТ приборки на АТ (IMG:style_emoticons/default/wink.gif)

[Said 174]

... Есть 2 типа приборок для АТ,

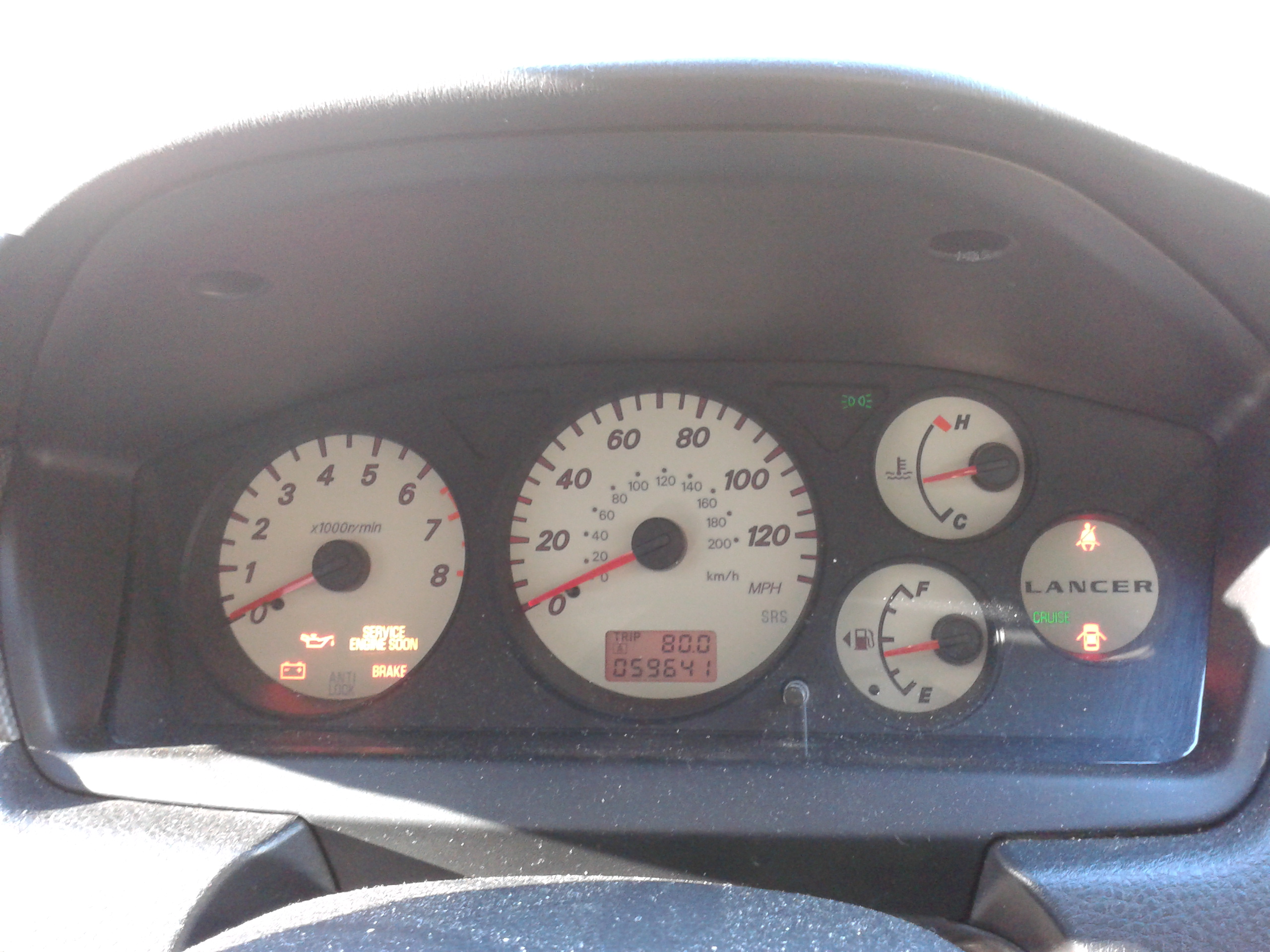

Серёга, у меня тоже автомат. Но приборка вообще без всякой индикации того что включено.
Тоже бы неплохо индикацию иметь. Но сам не осилю.

Эскизы прикрепленных изображений



[SSh]

А что так? Менял приборку?
А трансмиссия какая - с жестким переключением передач в ручном режиме или типтроник?

[Said 174]

Автомат вот такой L-2-3-D-N-R-P

Прикрепленные изображения



[SSh]

Как у меня, и прошивка по которой работает девайс на видео именно под такую коробку. Остается выяснить наличие нужных проводов в жгуте, иначе придется тянуть из под туннеля.

[charly-sf]

Вот именно что не знаю... Есть 2 типа приборок для АТ, с индикацией ручных передач
а. отдельными лампочками (у меня такая была)
б. ЖК экранчиком

Для того или иного случая нужна соотв. прошивка. Та что на видео - вариант а)

У меня селектор такой же, как на европейцах: типтроник. Режимы P, R, N, D. Перевод влево в окно ручного переключения +/-. На панели отображаются отдельными лампами основные режимы, на 7-мисегментном индикаторе отображается номер передачи в режимах D и +/-.

[SSh]

Вопрос к Юре, хочу просто еще раз уточнить. Если имеем типтроник, то на приборку идут сигналы А и В с соленоидов, так?
А - В
0 - 1 - 4-я передача
0 - 0 - 3
1 - 0 - 2
1 - 1 - 1
Правильно?

Ну и естественно сигналы положений P, D, N, R

[Yuriy_R]

Сереж, я не помню, щас поищу документацию и подскажу.

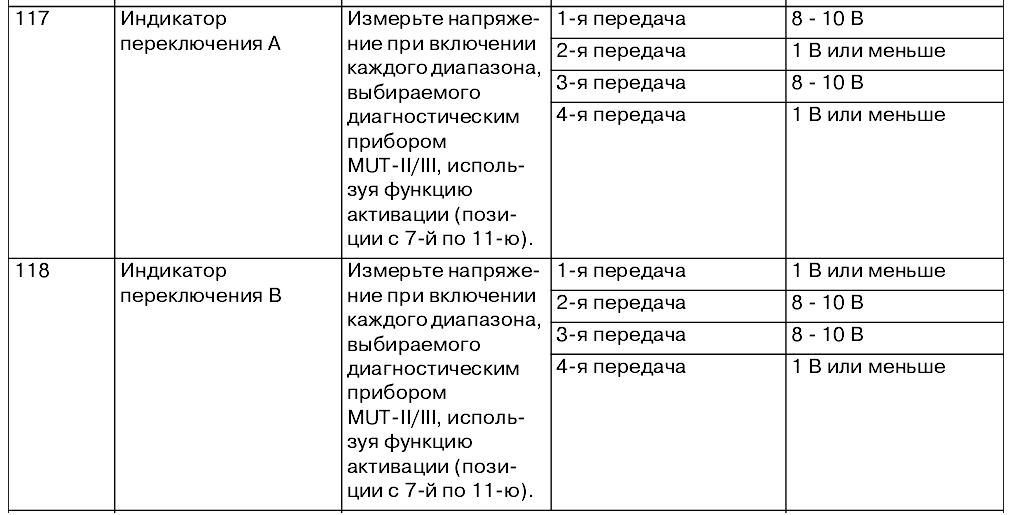

значит так,

Клапан
.....А.....B
1я... 1 - 0
2я... 0 - 1
3я... 1 - 1
4я... 0 - 0

теперь ищу какой контакт на приборке отвечает какому клапану.



Нашел.





Тоесть, получается так - клапан А, В и С - никакого отношения к соленоидам не имеют.
А выводятся с ЭБУ исключительно для работы Панели приборов, в частности Индикатора передачи.

[SSh]

Спасибо, Юр. По большому счету неважно к чему относятся эти сигналы, главное что декодировав их можно выяснить какая конкретно передача включена.
Получаем след таблицу:

Код

  АВС
1 100
2 010
3 110
4 001

Т.е. для коробок с типтроником, как у Чарли, подводим сигналы PRND ABC и используем вышеприведенную таблицу, а для коробок как у Андрея - PRND 32L. Вот только неизвестно (у Андрея) - присутствуют или нет эти сигнаалы в жгуте, идущем на приборку? Если нет, то есть переключатель у ручки - можем протянуть оттуда.
Остается дополнить цикл CASE соотв. строками и все. Например, для Саидовского (IMG:style_emoticons/default/smile.gif) случая цикл будет иметь вид:

Код

select case state ' AT selector position
case %00000001    ' L
PORTB = $C7
case %00000010    ' 2
PORTB = $A4
CASE %00000100    ' 3
PORTB = $B0
case %00001000    ' P
PORTB = $8C
case %00010000    ' d
PORTB = $A1
case %01000000    ' n
PORTB = $AB
case %10000000    ' r
PORTB = $AF
case else         ' All other positions
PORTB = $FF       ' Show none

[charly-sf]

Товарищи, кто паять имеет? Сделайте схемку!

[SSh]

Вчера вытравил плату и почти собрал, но пока не устанавливал. Во-первых не оказалось в наличии 628 пика в SOIC корпусе, во-вторых с временем напряженка, в-третьих - тепло и снега уже нет и надобность в ручных передачах отпала до след. зимы (если конечно будет такая как прошедшая (IMG:style_emoticons/default/wink.gif) ), в-четвертых - лень (IMG:style_emoticons/default/biggrin.gif)
