Индикатор передач АКПП Опции

[артур87]

Так получается, что имея АКПП с PRND32L без типтроника, сток приборка без всяких разных окошечек - можно заменить на приборку от МТ (которая также без всяких окошечек) - без всяких доработок, только разъемы папа-мама подсоединить???

[SSh]

Да, можно. А подключив и описанный девайс получим и индикацию передач.
Проблемы у меня возникли, когда попытался установить приборку от машины с типтроником на мою, с PRND32L.

[артур87]

SSh - да,я читал твою тему, т.е папа-мама на все приборках ланс9 (дорест, белая, черная/красная), цедия (как у дорес. ланса 9, оптитрон, раллиарт), эво 7-9 одинаковые?? только отличия в функционале и окошечках и все? ну и проблемы с которыми ты столкнулся тоже не отменяются (МТ, АКПП, АКПП +-, вариатор)

[SSh]

Насчет абсолютно всех приборок сказать не могу, но те, которые "прошли" через мои руки - были в основном совместимые - кроме того ньюанса о котором писал. Скажу больше, при подключении one-touch поворотников возник вопрос о снятии сигнала заднего хода. Для АТ все ясно, на приборке есть индикатор, оттуда и берем, а как быть с МТ? Ребята (кажется Титус) выяснили, что несмотря на то, что приборка для МТ, но в подводящем жгуте присутствуют и сигналы АТ, по крайней мере указанный сигнал был, хотя и никуда не подключался...
И еще, судя по фотографиям, даже цвета разъемов совпадают (IMG:style_emoticons/default/wink.gif)

[SSh]

Кстати, допаял схему, осталось установить - неохота приборку снимать (IMG:style_emoticons/default/smile.gif)



Плата с индикатором еще не обрезана т.к. не знаю размеров окошка. Подгоню по месту во время установки.

[SSh]

Установил...
Вот так выглядит в собранном виде:

Вот так девайс установлен в приборке:

А вот так работает (IMG:style_emoticons/default/smile.gif)

[Yuriy_R]

(IMG:style_emoticons/default/drinks.gif) (IMG:style_emoticons/default/good.gif) Сереж класс!

[SSh]

Да, смотрится как будто "так и было" (IMG:style_emoticons/default/smile.gif) Я прикрыл окошко слегка шершавым кусочком пластмассы, в выключенном состоянии индикатор вообще не просматривается. Отсек с задней стороны, в свою очередь, плотно закрывается платкой с индикатором, так, что свет и сзади не проникает, т.е. на просвет ничего не просматривается. Размеры отсека 14,5х17,5 мм, плату индикатора обрезал так, чтоб плотно входила туда и закрепил термоклеем.
Вот, в принципе и все... Прошивку слегка подправил - состыковал с разводкой, а так, в принципе все работает так как описывал.

Что не учел при установке - надо было соедиительный шлейф сделать на пару см. подлинее. Дело в том, что при такой длине разъем ранее установленного ЖК индикатора попадает на шлейф и плата неплотно прилегает к приборке. Из-за этого не нажимается кнопка одометра А-В. Шлейф перепаивать было неохота, поэтому просто "откусил" кусочек стенки отсека, чтоб можно было обогнуть препятствие (IMG:style_emoticons/default/smile.gif)
Сама плата довольно плотно сидит, как показано на фото, никакого доп. крепления не надо. Но на всякий случай и её зафиксировал капелькой термоклея.

[Titus]

Красота! (IMG:style_emoticons/default/drinks.gif)

[SSh]

Согласен (IMG:style_emoticons/default/wink.gif) , самому нравится... Но вот зачем поставил - сам не знаю, в принципе не такая уж и востребованная функция для меня... (IMG:style_emoticons/default/biggrin.gif) Если так пойдет того и гляди shiftlight прикручу пока не разобрал на запчасти (IMG:style_emoticons/default/biggrin.gif)
Вот у кого вообще нет индикации - в самый раз (IMG:style_emoticons/default/wink.gif)

Кстати, забыл добавить... 5 В необходимые для питания блока на этот раз снял прямо с приборки, чтоб не ставить лишний стабилизатор.

[Said 174]

Серёга, сделай мне такую! Сам зело туп в електрике и премного неуч в електронике. Не сподобил меня Господь. На тебя одного уповаю, надёжа ты наша и опора, в хитром мире проводов, диодов, и микросхемм.

[SSh]

Андрюх, у тебя вроде коробка без типтроника, так? Т.е. обычная с PRND32L режимами? Если да, то могу - по аналогии с моей. (IMG:style_emoticons/default/smile.gif)

[Said 174]

Серёга у меня простая, без типтроника. Я на предыдущей странице даже фотку выкладывал. (IMG:style_emoticons/default/smile.gif)
Был бы очень рад.

[SSh]

В таком случае тебе надо сначала выяснить - присутствуют-ли в жгуте, идущем на приборку необходимые сигналы...

[SSh]

Андрюх, специально для тебя (IMG:style_emoticons/default/smile.gif) Инструкция в картинках - как проверить жгут на наличие/отсутствие необходимых для подключения сигналов и куда что подключать. Относится к машинам без типтроника, т.е. с положениями селектора PRND32L. Надо оговориться, если просто меняем приборку с указанными индикаторами на другую, без них, то сигналы конечно-же есть (IMG:style_emoticons/default/smile.gif) Прозванивать надо тем, у кого, скажем, приборка была заменена предыдующим хозяином и сейчас неизвестно - что там раньше было.

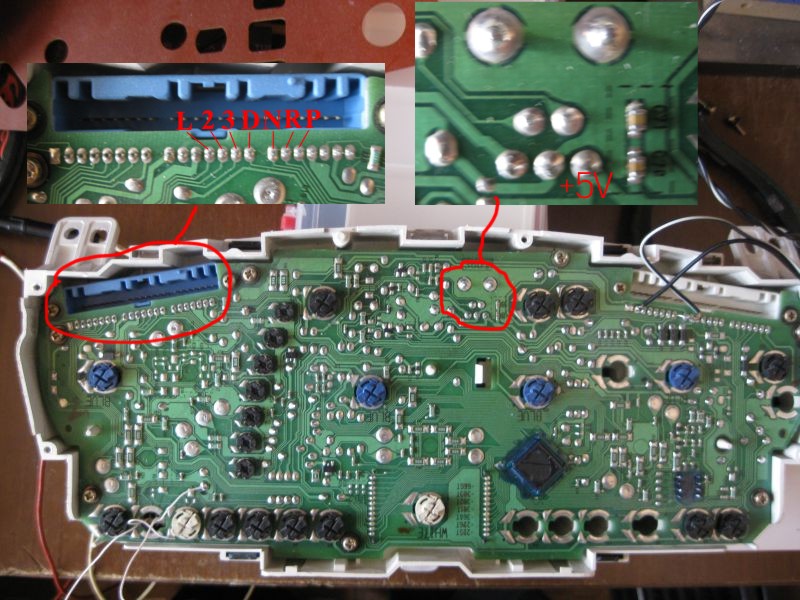

На фото указаны нужные нам точки. Прозвонка сводится к измерению напряжения на указанных контактах синего разъема. При переводе селектора в то или иное положение напряжение +12В должно появляться ТОЛЬКО на соотв. контакте, на остальных должно быть 0В. Питание платы, как и указывалось, берем прямо с платы приборки, с точки, обозначенной +5В
Если все сигналы проходят, то наш индикатор надо подключать к этим точкам.


Для других типов приборок, возможно, придется эти точки поискать...

[SSh]

Андрей, для тебя - если конструкция твоей приборки такая-же, то возможные места установки индикатора по моим прикидам здесь
Индикатор, размерами 8х14 мм


13х19 мм


Или как-нибудь приспособить здесь.


Во всех случаях придется вырезать окошко под индикатор, а во 2-м и 3-м случае еще и подтачивать корпус чтоб индикатор поместился
Но надо еще проконтроллировать, чтоб индикатор не попадал под ободки, их у меня нет, поэтому не могу проверить

[Said 174]

Спасибо Серёга. Будем посмотреть, и думать.

[Said 174]

Маленький индикатор по моему лучше смотреться будет.

[SSh]

Маленький - зеленый, большой - красный. Большой светит ярче чем маленький, последний при прямом попадании света еле просматривается. Но у меня этот индикатор прикрыт довольно темным куском пластика, к тому-же шершавого - сильно поглощает.
К тому-же у меня индикатор выполняет как-бы вспомогательную функцию - показывает только ручные режимы, которыми пользуюсь нечасто (IMG:style_emoticons/default/wink.gif) Прошлая зима была снежной - в поездках постоянно переключал на 2 передачу (при спуске с горки), в обычных условиях ручные передачи не нужны...

[Said 174]

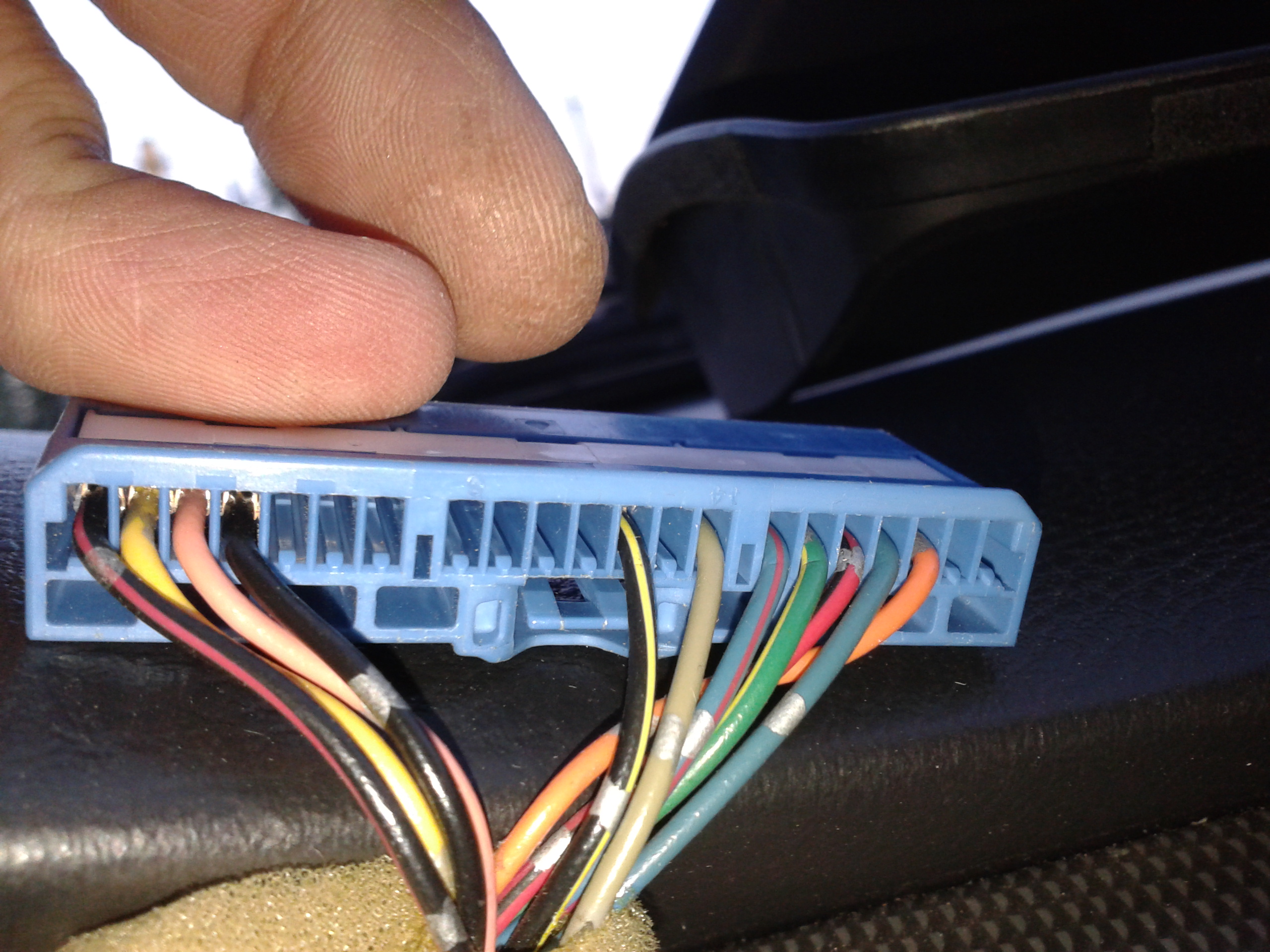

Серёга. Пусто у меня в синем разъёме!
