В продолжении темы о переделке приборки и запоздавшая реализация того, о чем писал еще пару лет назад (IMG:style_emoticons/default/smile.gif)
Индикатор положения селектора АКПП.

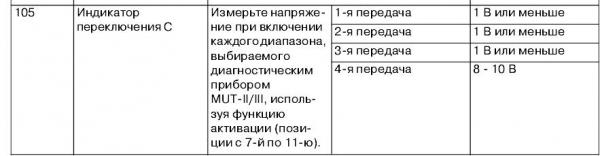

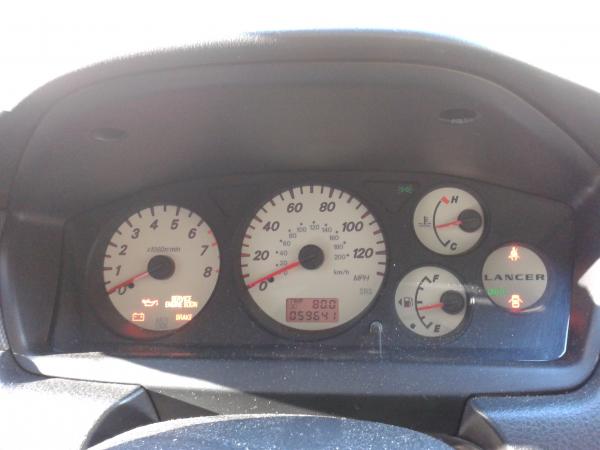

Как уже говорилось, приборки бывают разные, для МТ, для АТ с отдельными индикаторами и для АТ с ЖК индикатором. При замене приборки - по разным причинам - естественно надо найти точно с такой функциональностью как на старой. С подобной проблемой столкнулся и я во время замены своей приборки. В конце концов вопрос решился частично, машина дергаться перестала, но ручные режимы не индицируются.
Описываемый блочок и предназначен для восстановления полной функциональности и даже больше - позволит установить МТ приборку на машину с АТ (IMG:style_emoticons/default/wink.gif)
Схема девайса, естественно на МК (IMG:style_emoticons/default/tongue.gif)

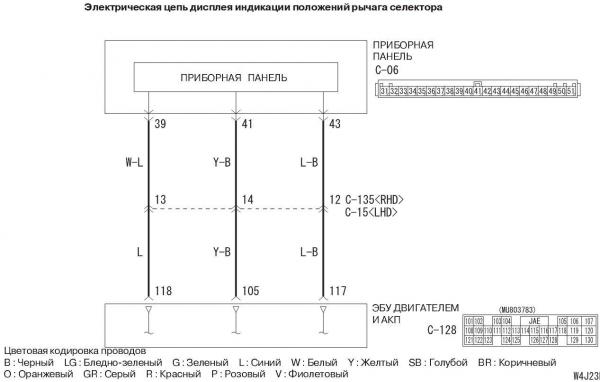

Режимы индицируются на 7-сегментном светодиодном индикаторе, который можно установить в любое удобное место. Я лично буду ставить на место ЖК экранчика. Входные сигналы подаются через делители-согласователи на входы порта А контроллера. На схеме показан только один делитель, конкретное число - до 8-и зависит от потребностей/желаний.
Приведу пример, на моей приборке уже есть индикаторы P, D, R, N и дублировать их (кроме Р) я не хочу. Плюс надо чтобы высвечивались L, 2 и 3. Поэтому входных сигналов, и соответственно делителей, у меня будет 4.
Остальная функциональность обеспечивается программой. Для моего случая исходник такой:

Код

'***********************
'*  Name    : AT.BAS   *
'*  Author  : SSh      *
'***********************
@ DEVICE pic16F628A, INTRC_OSC_NOCLKOUT
DEFINE OSC 4  ' Freq. 4 MHz

' ***** Variables *****
state VAR BYTE  ' AT selector state

    TRISA  = $FF
    TRISB  = $00
    VRCON = 0
    CMCON = 7

' ***************************************
' ********** Main program loop **********
' ***************************************
main:
state = PORTA
SELECT STATE CASE ' AT selector position
CASE %00000001    ' L
PORTB = $C7
CASE %00000010    ' 2
PORTB = $A4
CASE %00000100    ' 3
PORTB = $B0
CASE %00001000    ' P
PORTB = $8C
CASE ELSE         ' All other positions
PORTB = $FF       ' Show none
END SELECT

GOTO main                     ' Loop

        END ' ***** End of Program *****

Распознавание входных сигналов производится в цикле SELECT CASE. Все очень просто. На RA0 идет сигнал с L, RА1 - 2, RA2 - 3, RA3 - P. В зависимости от входного сигнала на выходе формируется соотв. символ, напр., если входной сигнал 00000001 (L), то на выходе (PORTB) имеем С7 в шестнадцатиричном коде, т.е. 11000111 в двоичном. Т.к. мой индикатор - с общим анодом, то для "зажигания" нужных сегментов индикатора на них надо подать "0", что собственно и видно из кода - "0"подается на сегменты d, e, f что в итоге дает симввол "L".
Для индикаторов с общим катодом надо просто проинвертировать код, в нашем примере будет 00111000.
P.S. Пишу подробно для того, чтоб все желающие могли-бы переделать код "под себя" (IMG:style_emoticons/default/smile.gif) Исходник - как и для большинства девайсов - в PicBasic Pro.
Сейчас допишу для всех режимов - покажу на видео как это будет выглядеть (IMG:style_emoticons/default/smile.gif)
