Самодельный EGT Опции

[SSh]

Определитесь с показометром - сделаю (IMG:style_emoticons/default/smile.gif)
Варианты:
1. На 7-сегментных индикаторах
2. На ЖК дисплее
3. Один двухцветный светодиод, по характеру и цвету свечения определяем не точную температуру а некоторые пределы, что, на мой взгляд, вполне достаточно - если конечно не заниматься тюнингом. Да и встроить его в приборку гораздо проще, чем цифровые индикаторы. Подробнее такой индикатор описан здесь, надо только программно переустановить пределы и, по желанию, характер индикации.

[Yuriy_R]

Сереж, на 7ми сегментных индикаторах будет проще и читабельней,

те что с телефонов (например) на светодиодах внутри (или как на паяльных станциях стоят)

[dmitrij_b]

Есть вот такой готовый вариант показометра. Продается рядом с сенсором.
http://www.ebay.com/itm/Digital-DC-Tempera...=item3a6762ea3d

зы. Какая знакомая картинка с паяльной станцией... (IMG:style_emoticons/default/smile.gif)

[Sergey152]

3. Один двухцветный светодиод, по характеру и цвету свечения определяем не точную температуру а некоторые пределы, что, на мой взгляд, вполне достаточно - если конечно не заниматься тюнингом. Да и встроить его в приборку гораздо проще, чем цифровые индикаторы. Подробнее такой индикатор описан здесь, надо только программно переустановить пределы и, по желанию, характер индикации.

Сергей, я бы такой вариант предпочел. Сложно адаптировать к датчику?

[SSh]

Вариант, предложенный Дмитрием, по-моему самый оптимальный, тут, судя по описанию, даже усилителя как на схеме в первом сообщении не требуется - термопара подключается непосредственно к индикатору.

Для случая с одним светодиодом, как уже говорил, надо подправить прошивку. Сделать это абсолютно не сложно, надо только слегка откорректировать пределы...

Да, забыл упомянуть еще об одном варианте - Миша пятый предлагал - индикация ЖК или светодиодным прогрессбаром

[Yuriy_R]

Есть вот такой готовый вариант показометра. Продается рядом с сенсором.
http://www.ebay.com/itm/Digital-DC-Tempera...=item3a6762ea3d

Спасибо огромное за ссылку Дим, жаль карточка закончилась, надо новую заводить...

зы. Какая знакомая картинка с паяльной станцией... (IMG:style_emoticons/default/smile.gif)

Дим (IMG:style_emoticons/default/drinks.gif) а то (IMG:style_emoticons/default/good.gif)
То что было под рукой

[0uch.!]

Доделал датчик. Залил эпоксидкой -получилась этакая микросхема 2 входа
3 выхода.
Раскрутил гайку. На фотке видно -она составная, по середине просверленный типа шарик.
Когда гайки скручиваешь вместе, шарик расклинивает и гайка на термопаре встает прочно.
А так ее можно по ней передвигать на сколько нужно.
[attachment=14165:P1050406.JPG]

У меня точно такой же фитинг был в комплекте со "STRI"-шным датчиком. Кстати вот этот "шарик" после того как датчик один раз установится на авто- сожмется и снимется с большим трудом.... (IMG:style_emoticons/default/cool.gif)

[dmitrij_b]

У меня очередной вопрос:
Если ставить один сенсор EGT на коллектор 4-2-1, то на какой цилиндр?
Они одинаковую температуру должны выдавать, или есть какой-нибудь, который "горячее"?
И на каком расстоянии от "плиты" лучше всего ставить сенсор?

[Mihail V]

Я бы поставил на сочленении труб от 1го и 4го цилиндров, вернее сразу после соединения этих труб.
Если нет такой возможности, то на 2й или 3й цилиндр, тогда ближе к плите. Почему именно 2 и 3? Потому, что рядом еще греют соседние цилиндры с двух сторон! (IMG:style_emoticons/default/smile.gif)

[temych]

0uch.! советовал ставить на 1й цилиндр, см в 5 от гбц

[0uch.!]

0uch.! советовал ставить на 1й цилиндр, см в 5 от гбц

Ну да- 1-й цилиндр как бэ "по всяким разным источникам( самый дальний на пути следования бензина в рампе)" более обделенный в плане топлива, но как в реале ХЗ на самом деле, но очень много народу и я в том числе его туда(на 1-й) поставил в 5 см от ГБЦ... Просто если на соединении труб влепить, то далековато и ИМХО температура будет немного ниже, но это только ИМХО! (IMG:style_emoticons/default/rolleyes.gif)

[0uch.!]

Потому, что рядом еще греют соседние цилиндры с двух сторон! (IMG:style_emoticons/default/smile.gif)

Нихрена себе греют (IMG:style_emoticons/default/laugh.gif) - там адская комфорка должна быть рядом, чтобы на ЕГТ как-то повлияло (IMG:style_emoticons/default/shok.gif) (IMG:style_emoticons/default/biggrin.gif)

[Mihail V]

В принципе наверное да, на атмо нет никакого "подпора" газов, той же турбины к примеру, наверное да, ближе к плите будет гуд, и насчет 1 го цилиндра опять же согласен, если по всем понятиям смесь будет чуть беднее, это 100% рост ЕГТ!

[0uch.!]

Если конечно у кого-то бэнзын не слева в рампу подается!!! (IMG:style_emoticons/default/laugh.gif) (IMG:style_emoticons/default/laugh.gif) (IMG:style_emoticons/default/laugh.gif)

[Mihail V]

Ну в принципе я не знаю, на сколько должен быть дохлый насос, что бы 1й цилиндр начать беднить! (IMG:style_emoticons/default/wink.gif)
Если уж поплохеет насосу, разницы особой не будет, на каком цилиндре сенсор установлен.

[0uch.!]

Ну в принципе я не знаю, на сколько должен быть дохлый насос, что бы 1й цилиндр начать беднить! (IMG:style_emoticons/default/wink.gif)
Если уж поплохеет насосу, разницы особой не будет, на каком цилиндре сенсор установлен.

конечно не должно быть разницы. Это просто как вариант и не более того...

[Yuriy_R]

а 4й цилиндр самый горячий, ввиду конструкции системы охлаждения...

[dmitrij_b]

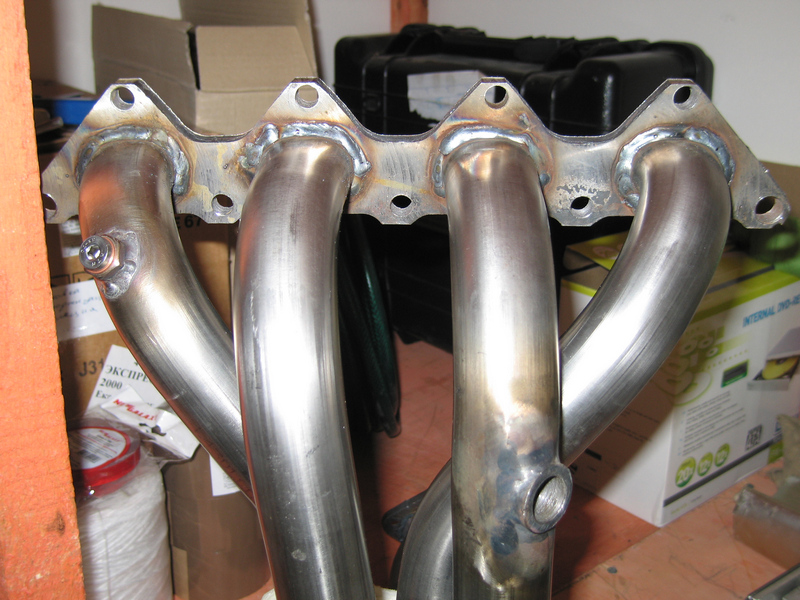

Таки вварили гаечку к первому цилиндру...

[Titus]

Красиво, Дим (IMG:style_emoticons/default/wink.gif)

[Yuriy_R]

Класс, Витяныч твой коллектор?
