Диагностика двигателя, логгирование и прошивка ECU. Опции

[Artem NN]

Еще пара статей кому интересно.
Как работает ECU - все разжевано.
http://autodata.ru/article/praktika_remont...uatsii_chast_4/
http://autodata.ru/article/praktika_remont...uatsii_chast_5/

[brainer]

двигатель 4G64 АКПП 4f422M6B
ОК ищу шнурок и сливаю прошивку
может в москве есть кто дружит со шнурком
подвезу РСМ для опытов для ускорения

Легко, провода и ноут всегда сомной, пиши..

спасибо см личку

встретился с хорошим человеком andr_mozg
помог скачать мою прошивку
задача разобраться с имобилайзером
берем чужой ЭКУ и дружим с моим родным имобилайзером
отключать имо не хочется

Прикрепленные файлы

 2001_Galant_ES_2.4L_USA.hex.zip ( 96,01 килобайт ) Кол-во скачиваний: 231



[brainer]

у меня еще есть пара прошивок
какой прогой можно эти прошивки посмотреть и изменить
в этом деле только начинаю разбираться, так что извиняйте маньяки

Прикрепленные файлы

 Modet_V2.rar ( 98,98 килобайт ) Кол-во скачиваний: 237
 Modet.rar ( 98,98 килобайт ) Кол-во скачиваний: 238
 2003_Galant_ES_2.4L_80890007.zip ( 214,97 килобайт ) Кол-во скачиваний: 244



[Sergey152]

А вот и ХМЛ к твоей прошивке.
 85850014.rar ( 1,82 килобайт ) Кол-во скачиваний: 375

[brainer]

А вот и ХМЛ к твоей прошивке.
 85850014.rar ( 1,82 килобайт ) Кол-во скачиваний: 375

спасибо

[basha]

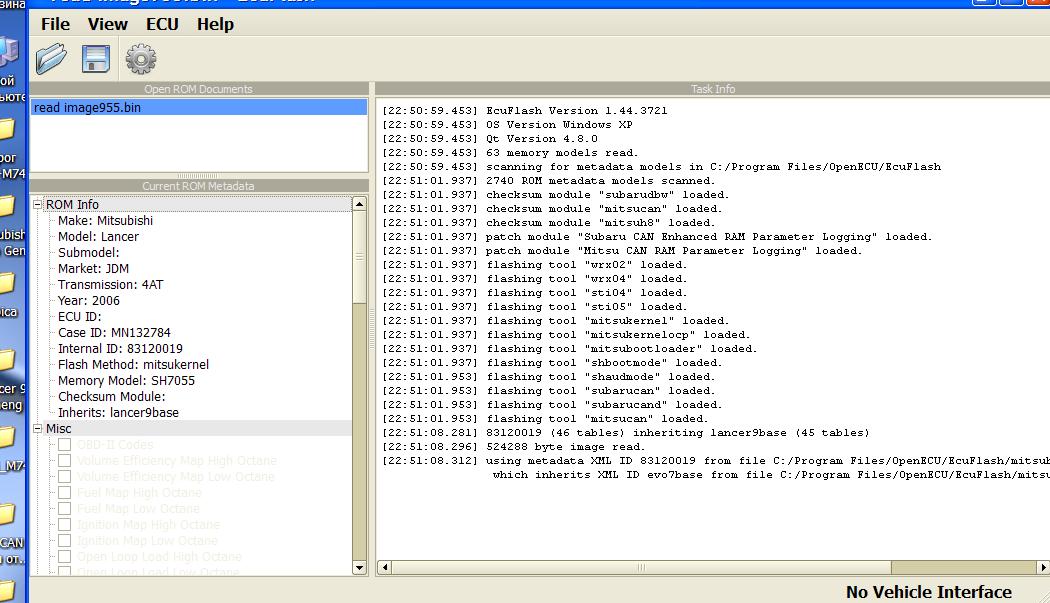

Извеняюсь если не в тему. Считываю прошивку Lancer 09 1/6L автомат (512кб) обратно ее же не могу загрузить .И такя проблема только с автоматом .(EcuFlash +OpenPort 2/0) Может кто сталкивался?Прошивка открывается в EcuFlash

Эскизы прикрепленных изображений



Прикрепленные файлы

 read_image955f.zip ( 212,61 килобайт ) Кол-во скачиваний: 240



[andr_mozg]

EvoScan не пробовали?

[Yegik]

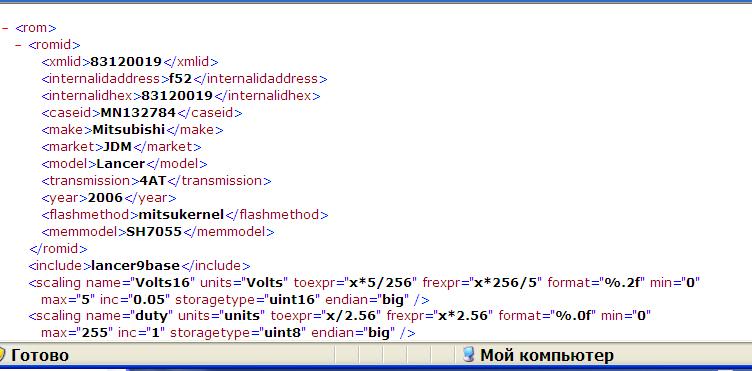

Basha , попробуй в XML-файле к твоей прошивке, поменять метод чтения/записи с mitsukernel на mitsukernelocp.
Должно помочь.

[basha]

Basha , попробуй в XML-файле к твоей прошивке, поменять метод чтения/записи с mitsukernel на mitsukernelocp.
Должно помочь.

Спасибо .Помоги пожалуста не могу сообразить как поменять

Эскизы прикрепленных изображений



Прикрепленные файлы

 83120019_Yuriy_R.zip ( 1,32 килобайт ) Кол-во скачиваний: 239



[AKStyle]

В строке flashmethod замени

mitsukernel на mitsukernelocp

и сохрани.

[Мегатрон]

Коллеги всем привет)) Помогите подобрать xml, считал прошу с аутлендера 2005г. 2,4 МТ. Ecuflash даже самая последняя не может нормально открыть карты для редактирования с меммоделью 32176f4, пробовал подставлять всякие xml

Прикрепленные файлы

 al24mtMivec2005.rar ( 139,15 килобайт ) Кол-во скачиваний: 271



[carver]

2 Мегатрон
я вчера тоже считал свою с Outlander 2.4 AT, там похожая 32176f6,
и потом целый вечер парился с поиском конфигурационных битов.

ближайшие XML нагуглил токо от турбоаута, C7280009.xml C7280010.xml,
но для меня - они не особо попадают по адресам.

отпишись - если найдешь что получше.

я гуглил по байтам 0x222 и 0x3FFFA с считанного бинарника,
у тебя выходит C6880009, C68809, JMC688, 86JMC688
у турбиковской C7280009, C72809, JMC728, 86JMC728
у моей 2.4 AT - E8650011, E86511, 31A232, 8631A232


p.s. 2 All кто-то пробовал распаковать Ecuflah.exe ?

[Ren@t]

Здравствуйте уважаемые. Помогите решить проблему, Авто лансер 9 oz rally 2L акпп 2002 года . Прочитал её как механику вкладкой эво 7-8, как эво 9 не читалась . Прошивка 256 кв , залил от механики 92930012 но в родной был отключен иммо и машина не завелась , залил обратно родную и всё стало норм, в 92930012 отключил иммо и залил в авто , заводится но не работает коробка, а блок не читается и не пишится, эбу разобрал а там проц MH8305F , в логах пишет это
:21:03.453] Device Firmware Version: 1.12.3688
[20:21:03.453] Device Serial Number: TAGYEtAN
[20:21:05.593] sending init sequence 1 (0001)
[20:21:08.796] sending init sequence 1 (0003)
[20:21:12.000] sending init sequence 1 (FFFF)
[20:21:14.703] no response to any known code
[20:21:14.703] interface close
Как можно вернуть всё обратно и может есть у кого полная прошивка? то что слилось прилагаю.  read_88560019.rar ( 93,81 килобайт ) Кол-во скачиваний: 280
Каким загрузчиком можно залить прошивку назад ? и ещё делал опен портом 2.0 читал, писал эку флеш

[mihey_ch]

Здравствуйте уважаемые. Помогите решить проблему, Авто лансер 9 oz rally 2L акпп 2002 года . Прочитал её как механику вкладкой эво 7-8, как эво 9 не читалась . Прошивка 256 кв , залил от механики 92930012 но в родной был отключен иммо и машина не завелась , залил обратно родную и всё стало норм, в 92930012 отключил иммо и залил в авто , заводится но не работает коробка, а блок не читается и не пишится, эбу разобрал а там проц MH8305F , в логах пишет это
:21:03.453] Device Firmware Version: 1.12.3688
[20:21:03.453] Device Serial Number: TAGYEtAN
[20:21:05.593] sending init sequence 1 (0001)
[20:21:08.796] sending init sequence 1 (0003)
[20:21:12.000] sending init sequence 1 (FFFF)
[20:21:14.703] no response to any known code
[20:21:14.703] interface close
Как можно вернуть всё обратно и может есть у кого полная прошивка? то что слилось прилагаю.  read_88560019.rar ( 93,81 килобайт ) Кол-во скачиваний: 280
Каким загрузчиком можно залить прошивку назад ? и ещё делал опен портом 2.0 читал, писал эку флеш

На старых ЭБУ с АКПП как правило помогает поменять flashmethod c mitsukernelocp на mitsukernel. Для этого надо отредактровать файл /EcuFlash/rommetadata/read templates/read_evo9.xml. У меня самого Carisma с таким же процом, 512k читается и записывается вышеуказанным способом

[Ren@t]

Здравствуйте уважаемые. Помогите решить проблему, Авто лансер 9 oz rally 2L акпп 2002 года . Прочитал её как механику вкладкой эво 7-8, как эво 9 не читалась . Прошивка 256 кв , залил от механики 92930012 но в родной был отключен иммо и машина не завелась , залил обратно родную и всё стало норм, в 92930012 отключил иммо и залил в авто , заводится но не работает коробка, а блок не читается и не пишится, эбу разобрал а там проц MH8305F , в логах пишет это
:21:03.453] Device Firmware Version: 1.12.3688
[20:21:03.453] Device Serial Number: TAGYEtAN
[20:21:05.593] sending init sequence 1 (0001)
[20:21:08.796] sending init sequence 1 (0003)
[20:21:12.000] sending init sequence 1 (FFFF)
[20:21:14.703] no response to any known code
[20:21:14.703] interface close
Как можно вернуть всё обратно и может есть у кого полная прошивка? то что слилось прилагаю.  read_88560019.rar ( 93,81 килобайт ) Кол-во скачиваний: 280
Каким загрузчиком можно залить прошивку назад ? и ещё делал опен портом 2.0 читал, писал эку флеш

На старых ЭБУ с АКПП как правило помогает поменять flashmethod c mitsukernelocp на mitsukernel. Для этого надо отредактровать файл /EcuFlash/rommetadata/read templates/read_evo9.xml. У меня самого Carisma с таким же процом, 512k читается и записывается вышеуказанным способом

Спасибо за участие, но не помогает( , такое ощущение что сработала защита от записи, я то туда залил прошивку от механики. Причем блок по диагностике читается .

[Yegik]

Может плохой контакт в разьёме "ВООТ", или с адаптера во время чтения/записи не подаётся на этот разьём напряжение (около 17 Вольт). Стоит проверить.

[Ren@t]

Может плохой контакт в разьёме "ВООТ", или с адаптера во время чтения/записи не подаётся на этот разьём напряжение (около 17 Вольт). Стоит проверить.

С контакрами всё в норме 17 вольт есть . я уже и на столе попробовал, и при вкл зажигании и при выключенном в логах пишет одно и тоже. Попробую купить ммс флешер , говорят он эти блоки поднимает из любого состояния.

[Yegik]

Я как-то поднимал свой блок. Просто во время записи родной прошивки, замыкал/размыкал провод, идущий на "ВООТ". Как только пошли изменения на экране, провод больше не размыкал. А так, отчаялся уже было. Но тоже не с первого раза получилось , несколько раз так пробовал, и получилось, блок ожил и живёт по сей день.

[Yegik]

AKStyle , вот, возьми эту версию Экуфлэша и установи себе:  ecuflash_138_win.rar ( 6,13 мегабайт ) Кол-во скачиваний: 717

Там файл EXE подменный есть, его вставь вместо настоящего в папку с программой. Эта версия работает с неоригинальными Опенпортами.
Вот этот файл:  ECUFlash_Cable_Hack_1.38.tar ( 29,36 килобайт ) Кол-во скачиваний: 578

И ещё, вставь вот этот файлик в папку с прошивкой на всякий случай:  evo7base.xml ( 52,84 килобайт ) Кол-во скачиваний: 1198

[AKStyle]

AKStyle - похоже EcuFlash старой версии, которая еще не умела показывать битовые карты. Для редактирования прошивки надо бы поновее поставить... А читать/писать прошивку можно и эвосканом.
По осям - возможно мой косяк с XML-ками. Хотя на 1.6 MT вроде все было нормально... Какой ID прошивки, 93270019?

ECUFlash версии 1.29.906, брал из этой темы в самом начале.
XML, брал из Вашей темы со стоковыми прошивками. ID 93270019.

AKStyle , вот, возьми эту версию Экуфлэша и установи себе:  ecuflash_138_win.rar ( 6,13 мегабайт ) Кол-во скачиваний: 717

Там файл EXE подменный есть, его вставь вместо настоящего в папку с программой. Эта версия работает с неоригинальными Опенпортами.
И ещё, вставь вот этот файлик в папку с прошивкой на всякий случай:  evo7base.xml ( 52,84 килобайт ) Кол-во скачиваний: 1198

Спасибо, поковыряю сегодня.
