[carver]

AKStyle , вот, возьми эту версию Экуфлэша и установи себе: [attachment=25266:ecuflash_138_win.rar]
Там файл EXE подменный есть, его вставь вместо настоящего в папку с программой. Эта версия работает с неоригинальными Опенпортами.

похоже это просто инсталяшка, без подменного файла. можешь и его выложить или ссылку ?
спасибо

[Yegik]

Да, точно. Извиняюсь, спешил и не выложил подменный файл.
Выкладываю в том же сообщении, где и программка.

И ещё в XML-файле, в строчке "<include>lancer9base</include>" - "lancer9base" поменяйте на "evo7base". Потому, что в базовом файле для 9, неправильно сделана таблица в которой отключается иммо. Ну или же можно эту таблицу поправить/перенести из файла для 7, в файл для 9.

[AKStyle]

Что-то не открывает прошивки. Выдает ошибку:


Лог открытия:

[19:27:55.775] Version 1.38.2080
[19:27:55.783] 11 memory models read.
[19:27:55.783] scanning for metadata models in G:/По машине/ECU
[19:27:55.791] 4 ROM metadata models scanned.
[19:27:55.791] checksum module "subarudbw" loaded.
[19:27:55.791] flashing tool "wrx02" loaded.
[19:27:55.791] flashing tool "wrx04" loaded.
[19:27:55.791] flashing tool "sti04" loaded.
[19:27:55.791] flashing tool "sti05" loaded.
[19:27:55.791] flashing tool "mitsukernel" loaded.
[19:27:55.791] flashing tool "mitsukernelocp" loaded.
[19:27:55.791] flashing tool "shbootmode" loaded.
[19:27:55.798] flashing tool "shaudmode" loaded.
[19:27:55.798] flashing tool "subarucan" loaded.
[19:28:00.854] 93270019 (36 tables) inheriting lancer9base (58 tables)
[19:28:00.854] can't open image file.

[Yegik]

Прошивку попробуй поместить в папку с программой, в папку митсупуси.

[Skliff]

Здравствуйте. Пытаюсь прочитать Mitsubishi Galant 2003 USA.
EcuFlash из поста выше с обманкой под не оригинальные кабели.
При попытке считывания прошивки, что-то щелкает под капотом и выскакивает ошибка "An error occurred.See log for details"
Вот лог:
[20:15:15.622] Using interface OpenPort 1.3 Universal TX25LyTF4a66a6f900000000000000000000000000000000
[20:15:17.630] sending init sequence 2
[20:15:19.631] interface close
[20:15:28.760] Using interface OpenPort 1.3 Universal TX25LyTF4a66a6f900000000000000000000000000000000
[20:15:34.323] sending init sequence 2
[20:15:36.324] interface close
[20:15:40.122] Using interface OpenPort 1.3 Universal TX25LyTF4a66a6f900000000000000000000000000000000
[20:15:43.206] sending init sequence 1 (0001)
[20:15:43.406] interface close

Пробую все доступные протоколы мицубы.
В чем моя ошибка? Спасибо.

[AKStyle]

Прошивку попробуй поместить в папку с программой, в папку митсупуси.

Заработало. Спасибо! (IMG:style_emoticons/default/friends.gif)

Правильно я понимаю, что логировать лучше EvoScan'ом или ECUEdit'ом, а скачивать, закачивать и править прошивку ECUFlash'ем?

[Yegik]

Здравствуйте. Пытаюсь прочитать Mitsubishi Galant 2003 USA.
EcuFlash из поста выше с обманкой под не оригинальные кабели.
При попытке считывания прошивки, что-то щелкает под капотом и выскакивает ошибка "An error occurred.See log for details"
......
Пробую все доступные протоколы мицубы.
В чем моя ошибка? Спасибо.

А что за двигатель? GDI или MPI ? И тип коробки - механика/автомат ?

[Skliff]

Здравствуйте. Пытаюсь прочитать Mitsubishi Galant 2003 USA.
EcuFlash из поста выше с обманкой под не оригинальные кабели.
При попытке считывания прошивки, что-то щелкает под капотом и выскакивает ошибка "An error occurred.See log for details"
......
Пробую все доступные протоколы мицубы.
В чем моя ошибка? Спасибо.

А что за двигатель? GDI или MPI ? И тип коробки - механика/автомат ?

Двигатель 4g64(не GDI), АКПП.

[Artem NN]

Я использую
чтение/запись EvoScan
редактирование EcuEdit
логгирование EcuEdit и LiveMap.
EcuFlash не использую вовсе.

На самом деле не важно, какими прогами вы пользуетесь.
Главное, что бы проги были настроены и работали как надо.
Ну и вы понимали получаемые данные. (логи и прочее)

То Skliff
1. Или драйвера криво установлены на OP 1.3
2. Или надо CAN (OP 2.0)
3. Или метод чтения записи не тот выбран.

еще серийный номер кабеля какой то длинный.

Часто видел у себя ошибку - An error occurred.See log for details.
Потом поставил драйвера с EvoScan, а потом и с официального сайта FTDI (правда их надо немного допилить, что бы они увидели OP1.3 - прописать в драйвера ID кабеля)

У меня так же щелкало под капотом (релюшка), при чтении/записи, потом сгорел предохранитель на свечи.
Вот я побегал во круг машины. Когда вдруг заводиться перестала после прошивки.

[Yegik]

Я, кстати дрова не правил. Дрова брал в теме Дмитрия, по изготовлению OpenPort1.3 . Адаптер тоже брал у него. Со всеми программками работает отлично, в том числе с Экуфлешем, который я выложил выше.
А CAN там вряд ли, как-никак 2003год. Там сто процентов проц 7055 .
Artem NN правильно подсказывает, что или дрова глючные, или метод чтения не тот.
Можно попробовать в методе чтения , в папке "read templates" программы Экуфлеш, в методе чтения "read-evo9.xml", в строчке "<flashmethod>mitsukernelocp</flashmethod>" - исправить на "<flashmethod>mitsukernel</flashmethod>". Но всё таки сначала дрова.

[brainer]

А CAN там вряд ли, как-никак 2003год. Там сто процентов проц 7055 .

CAN нет
MH7203FA галант америка дорестайл
читается половина прошивки 256к в обычном режиме ECUFLASH
чтобы полностью прочитать, надо знать примочку
Sergey152 знает как

[Artem NN]

Уу
да там проц MH7203FA старый - это который H8
Метод чтения/записи как на SH7052/55 не подойдет.
Он вроде на Каризмы еще шел.
С таким не сталкивался.

[Skliff]

Мозги на проце MH8305F. Пошарил в нете - пишут что EcuFlash должен читать(писать) такие мозги без проблем.
Кто подскажет в чем загвоздка?

[Yegik]

Мозги на проце MH8305F. Пошарил в нете - пишут что EcuFlash должен читать(писать) такие мозги без проблем.
Кто подскажет в чем загвоздка?

Недели три назад, точно с таким же процессором прошивал мозги от Каризмы. Читал и писал с помощью Экуфлеша, выложенного выше, и адаптера Openport1.3 . Читал через "read-evo9" . Это проц на базе SH7055 .
Пробуй разные дрова.

[brainer]

Мозги на проце MH8305F. Пошарил в нете - пишут что EcuFlash должен читать(писать) такие мозги без проблем.
Кто подскажет в чем загвоздка?

Недели три назад, точно с таким же процессором прошивал мозги от Каризмы. Читал и писал с помощью Экуфлеша, выложенного выше, и адаптера Openport1.3 . Читал через "read-evo9" . Это проц на базе SH7055 .
Пробуй разные дрова.

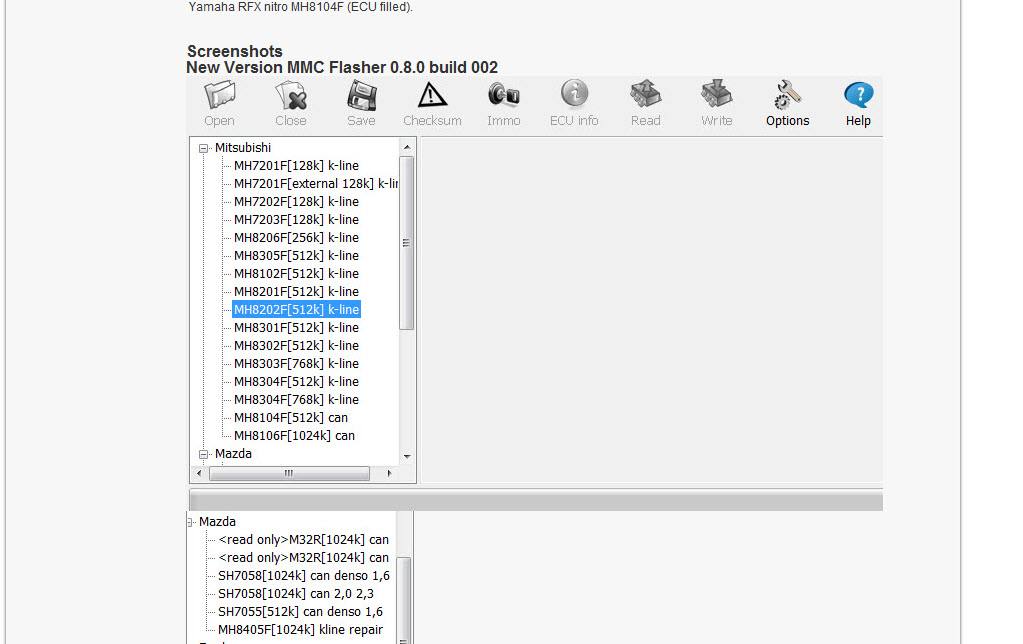

у меня скан флешера там проц SH7055 прописан как Мазда шина CAN

Эскизы прикрепленных изображений



[taler]

Подскажите. как считать прошивку с измененным кодом инициализации Init Code? Код известен, как в Ecuflash или Evoscan его прописать?

[Yegik]

taler , попробуй перед запуском Экуфлеша, запустить вот эту програмку:  ECUFlashECUUnlocker_v1.1.tar ( 35,01 килобайт ) Кол-во скачиваний: 767

[Ren@t]

taler , попробуй перед запуском Экуфлеша, запустить вот эту програмку:  ECUFlashECUUnlocker_v1.1.tar ( 35,01 килобайт ) Кол-во скачиваний: 767

Yegik спасибо большое)) , мне помогло ).

[taler]

taler , попробуй перед запуском Экуфлеша, запустить вот эту програмку:  ECUFlashECUUnlocker_v1.1.tar ( 35,01 килобайт ) Кол-во скачиваний: 767

Yegik, от души благодарю! У меня с помощью этой программки получилось считатьпрошивку. Делал так: запустил анлокер увидел что он требует экуфлеш в.1.28, скачал её,установил,драйвер опен порт тоже от 1.28 устанановил.Запустил анлокер,запустил экуфлеш,прошивку удалось прочесть только выбрав тип эку "2003 Eclipse AT".Считалось все 512кбайт.Где тут кнопка плюсануть!Yegik еще раз спасибо за отзывчивость!

[brainer]

горе у меня
разжился щнурком настоящим OpenPort 1.3

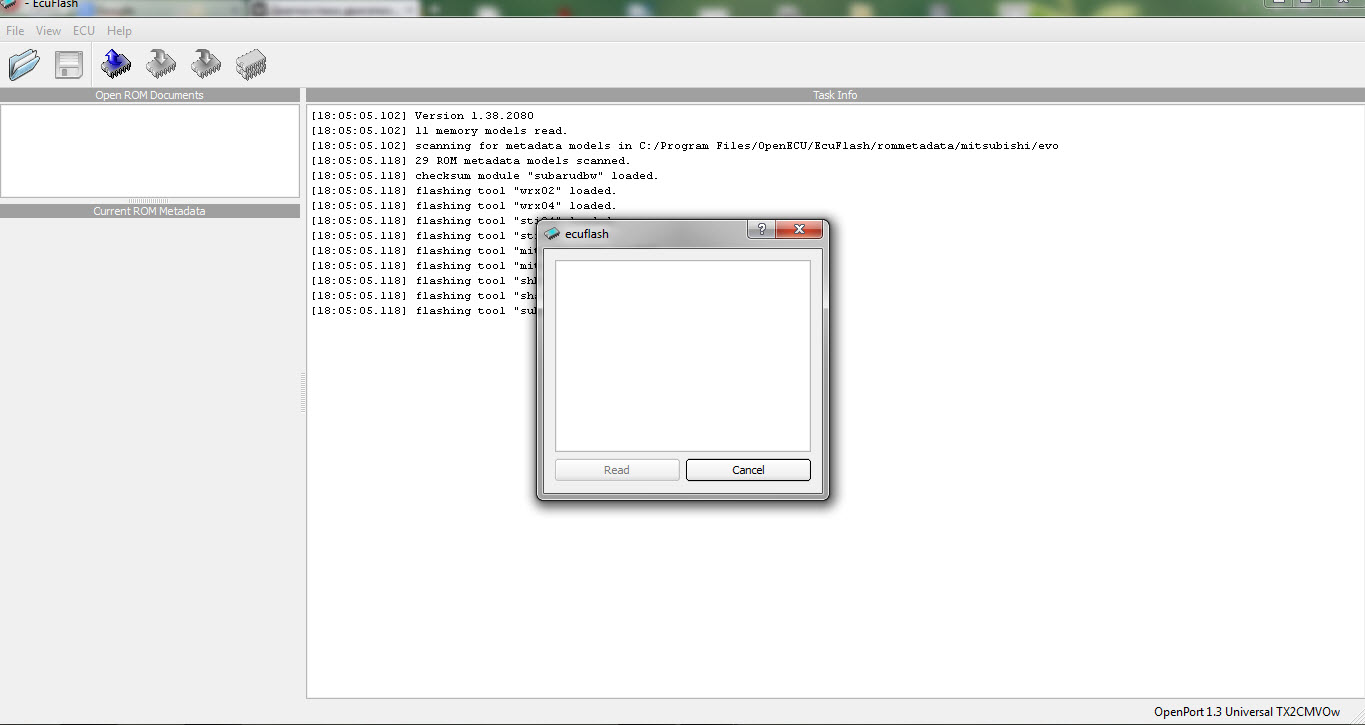

EcuFlash отказывается считывать прошивку
скан прилагаю
подсуажите, как справится с этлй бедой
сносил прогу и ставил 1.29 и 1.38 сночил драйверы - беспользы

Эскизы прикрепленных изображений
