Диагностика двигателя, логгирование и прошивка ECU. Опции

[basha]

То что там написано я уже и так знаю. По заданному вопросу ничего нового там нет.

Вот здесь можно задать вопрос http://goldenevo.com/ и здесь http://www.evoxforums.com/forums/showthread.php?t=22153

[RN6LEA]

Всем привет! Начал потихоньку вникать в тему... Спасибо за помощь Артему!

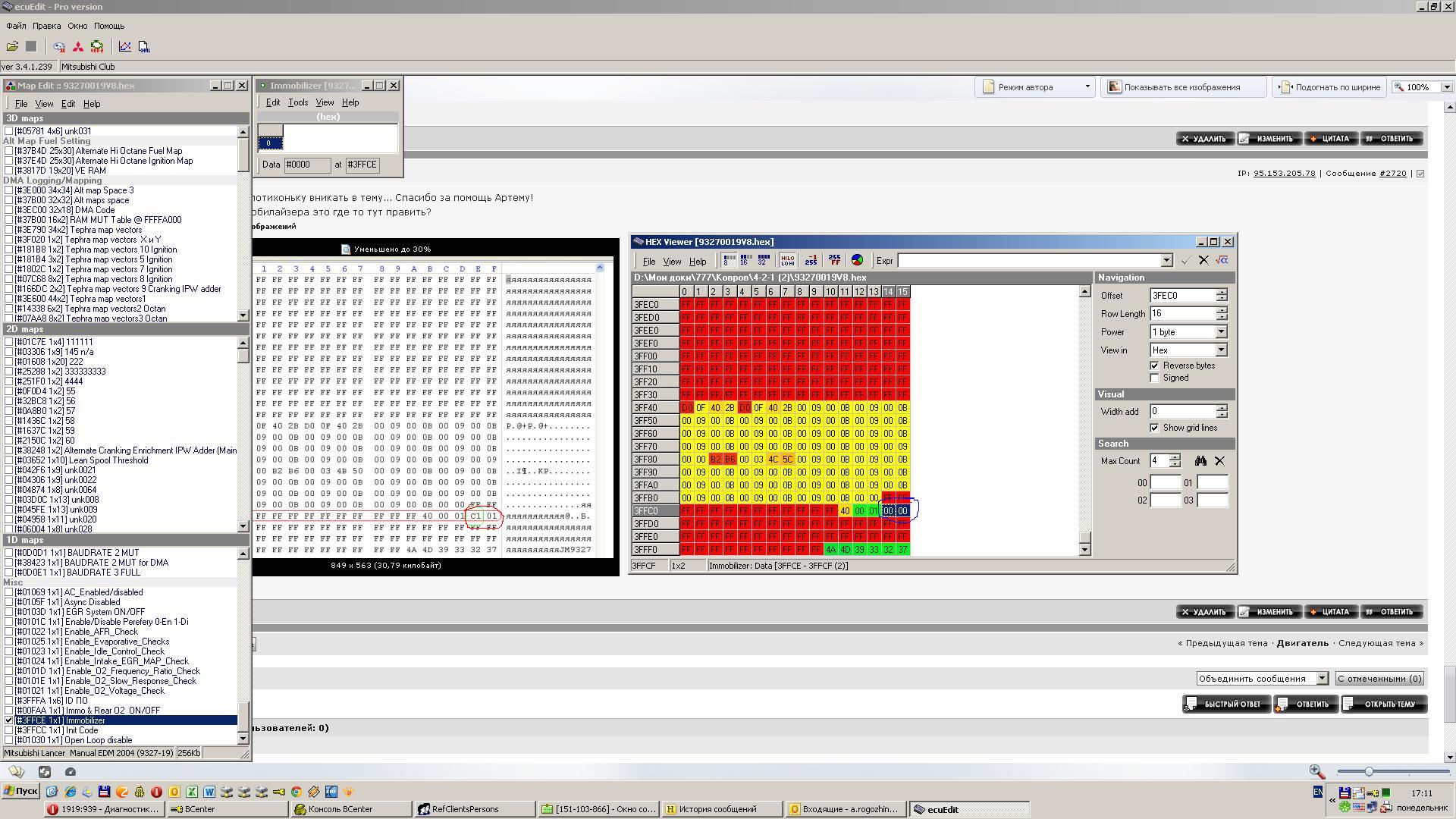

Подскажите код иммобилайзера это где то тут править?

Эскизы прикрепленных изображений



[Artem NN]

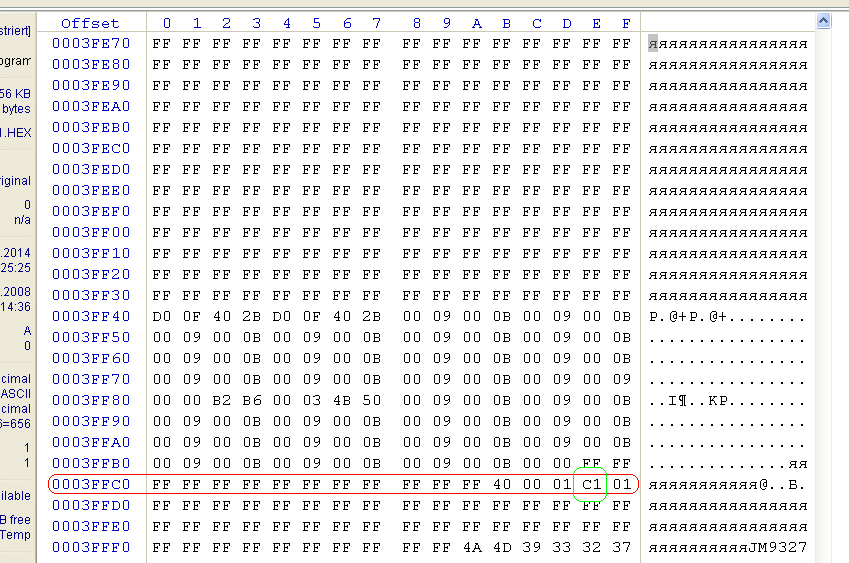

Иммо где то здесь:

Делается в EcuEdit.

[taler]

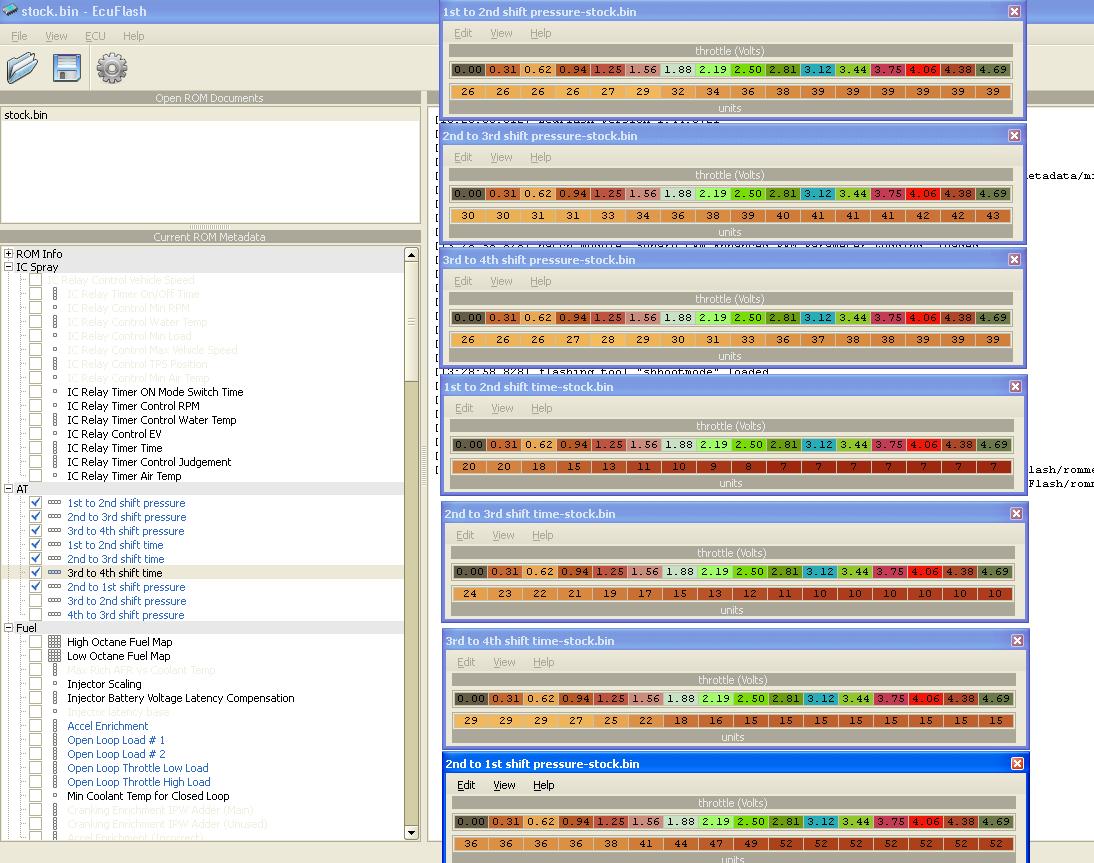

Доброго дня коллеги! Помогите разобраться с картами АКПП. Благодаря выложенной тут прошивке от EVO7AT и полного описания к ней, мне удалось в своей прошивке увидеть вот такие карты .Ну и заодно вот прошивка с описаниями для Ecu Flash  Galant_2.4L_USDM.zip ( 227,28 килобайт ) Кол-во скачиваний: 332
Собственно не могу понять какие параметры в ней указаны и какая зависимоть этих параметров.

[RN6LEA]

Всем привет! Народ кому не трудно, потестируйте эту программку(таблетка там же).Куда то в бардаке при подготовке к переезду
задел кабель (IMG:style_emoticons/default/sad.gif)

Прикрепленные файлы

 Digimoto_v5.0_pc.rar ( 5,39 мегабайт ) Кол-во скачиваний: 264



[artbasil]

Удалось найти сток прошивку к своему лансеру (ECU HW part number : 1860B371)
Может ли кто помочь с подбором XML для этой прошивки?
Бинарный файл прилагаю.

Прикрепленные файлы

 56010011_SM5601_.png.zip ( 330,33 килобайт ) Кол-во скачиваний: 360



[poi2112]

Парни, есть у кого прошивочка и XML от Ево 7 GT-A? Товарищ просил заправить ее в блок турботрека. Машинка хороша, все сделано в лучших традициях(форсунки STI, турбинка TD05 и т.д.), но вроде как переливает. Прослышали тут про рецепт, что решается заливкой вышеупомянутой прошивки. Блоки, по его утверждению, одинаковые по аппаратной составляющей.
Заранее спасибо

Эти ?

Прикрепленные файлы

 80700010.rar ( 200,83 килобайт ) Кол-во скачиваний: 263



[poi2112]

Спасибо, вроде как оно.
Прошивка давно есть, XMLа у меня не было.
Еще глупый вопрос: у нас ведь базово строка кода XML в файле из архива одинаковая для всех hex-файлов, правильно понимаю?


И еще раз спасибо.

да одинаковая для всех.

[Artem NN]

Сделал тему по клапану EGR.
http://forum.amadeus-project.com/index.php...mp;#entry217041

[Artem NN]

По EGR да и не только по нему.
Кому будет напряжно искать адреса таблиц и осей в прошивке и прописывать все в XML.
Выкладываю свою XML 93270019 для EcuEdit 3.4 ( Внимание !! для EcuFlash и для EvoScan - НЕ ПОДОЙДЕТ)
 93270019_XML.ZIP ( 17,74 килобайт ) Кол-во скачиваний: 428

Выкинул все лишнее и ненужное.
Сразу говорю что XML не полная. Таблицы расписаны не все. Очень много неизвестных. (unknown -unk)
Но самые основные присутствуют.
Кто знает, какие ни то пропущенные или не раскрытые таблицы и их функционал - просьба сообщать мне.
Буду дописывать в XML.

[SaaX]

Парни все привет.
Есть пару вопросов для гуру.
1. как открыть MUT таблицу для EVO7 GT-A
2. Какой адрес в MUT нужно прописать для логгирования Лоада и оборотов

прошивка 80700010 такая же как аутлэндер турбо

[Artem NN]

В 8700010 таблица по адресу MUTTAB_3212C.

Все команды MUT в прошивках одинаковы.
если не ошибаюсь будет -
ROM:0003219C .data.l bMUT1C_ECU_Load
ROM:00034D98 .data.l bMUT21_Engine_RPM

[pisyakot]

Подскажите пожалуйста как вносить изменения в код прошивки. Нашел такой гайд http://evoecu.logic.net/wiki/Development_Tips
Насколько я понял необходимо из ИДА экспортировать асм листинг(Options - > GeneralAnaylsys - > Target Assembler -> GNU AS). После чего внести в него изменения и компилить sh-elf-as, а потом sh-elf-ld ? Там есть еще скрипт pcrel_filter.sh, но заставить его работать у меня не получилось.. (pcrel_filter.sh: line 10: cat: command not found
pcrel_filter.sh: line 55: awk: command not found)

Сообщение отредактировал pisyakot - 8.9.2014, 12:53

[Rcus]

Cygwin как-то неправильно установили? (*nix систему сложно представить себе без cat и awk)

[pisyakot]

Cygwin как-то неправильно установили? (*nix систему сложно представить себе без cat и awk)

Приветствую Алексей. Если честно для меня *nix дикий лес. Уставновил cygwin64, в папке bin есть cat.exe и gawk.exe
В cmd пишу sh pcrel_filter.sh 1.asm и получаю ошибки описанные выше

[Rcus]

Если честно для меня *nix дикий лес.

А для меня наоборот - немыслима разработка таких вещей в чужеродном для binutils окружении.

Насколько я помню после установки Cygwin в главное меню добавляется ярлык запуска bash, что позволяет в какой-то мере эмулировать окружение gnu, оттуда уже можно запустить команду "./pcrel_filter.sh 1.asm"

[pisyakot]

Если честно для меня *nix дикий лес.

А для меня наоборот - немыслима разработка таких вещей в чужеродном для binutils окружении.

Насколько я помню после установки Cygwin в главное меню добавляется ярлык запуска bash, что позволяет в какой-то мере эмулировать окружение gnu, оттуда уже можно запустить команду "./pcrel_filter.sh 1.asm"

Ммм, так я тоже пробовал, тоже самое. Вообщем проблема решилась изменением в скрипте на ./cat $1 | ./gawk
Подскажете как дальше действовать?

[Rcus]

Я для этого пользуюсь ld, а точнее "Linker Scripts".

[Rcus]

/*пожимает плечами*/ Я тоже IDA боюсь, потому не подхожу к ней. По-моему для манипуляций с контроллером двигателя нужно как минимум иметь некоторый опыт программирования микроконтроллеров, чтобы понимать карты распределения памяти, особенности линковки и т.п.

[lost.root]

Всем привет!
Вот небольшая кучка ХЭмээлов.
Думаю будет полезна.
xmlки на митсу и не только.

Прикрепленные файлы

 Куча_ХЭмээлов.zip ( 1,08 мегабайт ) Кол-во скачиваний: 409
