[dmitrij_b]

ЕМНИП, boot должен быть на tip контакте. Ну да, относительно массы (4 и 5 контакты OBD разъема, масса/экран USB провода, возможно sleeve контакт микроджека).
Если не забуду постараюсь завтра проверить на фирменном адаптере откуда boot снимается.

Девятый ланс MT, угу "3rd Gen/EVO7-8...". Если с AT девяткой захочется поработать, то нужно выбирать "EVO9/Eclipse...".

(IMG:https://robrobinette.com/images/Audio/TRS_Pinout.jpg)





update 30.03.2016 - глянул. Boot берется с tip-а.

[Amateur]

update 30.03.2016 - глянул. Boot берется с tip-а.

Дмитрий спасибо!
Попытался сегодня подключить, но 25В на tip не обнаружил, просто воткнул адаптер в ОБД разем, в него же воткнул купленный 2,5 аудио штеккер и вольтматром мерял относительно массы 0 пусто. (IMG:style_emoticons/default/sad.gif)
Нашел сайт производителя Глянул FAQ, там то же пишут, что

The 2.5mm jack Tip terminal is connected to the OEM12 functionality of the Openport 2.0, which means is can be used as an ADC voltage input, or a variable voltage or connection to ground can be applied to this teminal. The 2.5mm jack provides an easy way to connect to this pin outside of the J1962 connector. Note that when a 2.5mm plug is inserted into this jack, the OEM12 signal is not longer connected to pin 12 of the J1962 connector, only the internals of the Openport. This is done to provide device and vehicle protection.
A variable voltage (5V-25V) feature is available and can be applied selectively to the following pins

OEM1
OEM3
OEM9
OEM11
OEM12
OEM13

Но что сделать, что бы там появилось 25В я так и не пойму, надеялся, что прочитав соответствующий профиль автомобиля он все должен сделать сам. Видимо чегой-то нихватат. Буду копать дальше.
Дмитрий, подскажите, для сбора логов то же необходим boot, или логи можно собирать без него? Каким софтом? На девайсе есть место под TF-Flash, по идее он на нее должен писать логи без подключения, но пока не понятно как этой фичей воспользоваться.

Спсибо, что не посылаете назойливого нуба! (IMG:style_emoticons/default/biggrin.gif)

Update: Только что попробовал подключиться без 2,5 разъема, поведение совсем иное, если с разъемом он пытается читать и виснет, то без разъема выдает такой текст:

Connect the OpenPort interface to the OBDII port,
plug in the OpenPort initialization connector,
turn your ignition to the 'ON' position,
and then press the OK button to continue.

[sbyter]

Кто нибудь менял на стоковой прошивке Target Idle RPM задолбали меня эти 750?

у меня было 648 в мозге от VR4 ) менял на 750 )

[RN6LEA]

Кто нибудь менял на стоковой прошивке Target Idle RPM задолбали меня эти 750?

Меняли, ставили 800, а точнее 797). Все норм, трясет меньше ;-)

[RN6LEA]

Ну... Вот не прошло и пол года и у меня в руках девайс имени OpenPort 2.0 от луноликих братьев! (IMG:style_emoticons/default/biggrin.gif)

С луноликими братьями надо аккуратнее. У меня тут сосед тоже купил. И не может его работать заставить.

[Amateur]

Ну... Вот не прошло и пол года и у меня в руках девайс имени OpenPort 2.0 от луноликих братьев! (IMG:style_emoticons/default/biggrin.gif)

С луноликими братьями надо аккуратнее. У меня тут сосед тоже купил. И не может его работать заставить.

Случаем не такой?

[dmitrij_b]

Попытался сегодня подключить, но 25В на tip не обнаружил

25V там и не должно быть. Для мицуб напруга на boot-е 16-17 вольт.
Появляется она только тогда, когда флешер пытается работать с прошивкой (чтение/запись/проверка/...).
Соответсвенно, чтобы убедиться есть ли там что-то надо воткнуть адаптер в OBD и в бук, подцепить вольтметр к boot-выходу адаптера, запустить EcuFlash на чтение прошивки и в этот момент смотреть что покажет вольтметр. Причем если boot будет подцеплен только к вольтметру, то напруга на нем появится буквально на несколько секунд. Потому как как только EcuFlash поймет что не смог переключить ЭБУ в режим работы с прошивкой, он сразу boot погасит "от греха...".

Дмитрий, подскажите, для сбора логов то же необходим boot, или логи можно собирать без него? Каким софтом? На девайсе есть место под TF-Flash, по идее он на нее должен писать логи без подключения, но пока не понятно как этой фичей воспользоваться.

Для логов boot подключать не обязательно. Он обязателен только для работы с прошивкой.
Софт на Ваш вкус. Мне больше Эвоскан понравился (причем v2.7b5 - в последующих по моему как-то излишне намудрили с визуализацией графиков). Многие тут на форуме EcuEdit предпочитают. Кстати, а я как то еще не задавался вопросом - а EcuEdit работает ли с OpenPort 2.0?
Для автономного логинга (без компа) на флешку, воткнутую в OP2, в корень надо сложить текстовый файл с именем "logcfg.txt". Примеры этих файлов можно найти в папке с установленным EcuFlash папка называется "samples\logging\".

[RN6LEA]

Ну... Вот не прошло и пол года и у меня в руках девайс имени OpenPort 2.0 от луноликих братьев! (IMG:style_emoticons/default/biggrin.gif)

С луноликими братьями надо аккуратнее. У меня тут сосед тоже купил. И не может его работать заставить.

Случаем не такой?

Он самый! Сидит тепрь слезы крокодильи льет ( А мы его предупреждали )

[Enigma]

Меняли, ставили 800, а точнее 797). Все норм, трясет меньше ;-)

Как поменять? Где находится это в прошивке ? Или кто менял, у кого можно спросить?....

[RN6LEA]

Меняли, ставили 800, а точнее 797). Все норм, трясет меньше ;-)

Как поменять? Где находится это в прошивке ? Или кто менял, у кого можно спросить?....

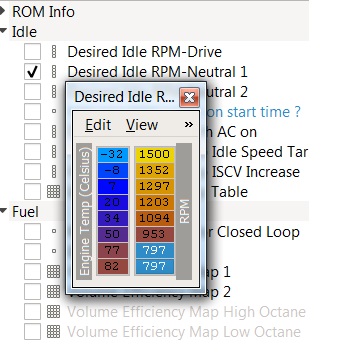

Вот... У меня так. Выкладывай свою, подправим )

Прикрепленные изображения



[Enigma]

Да у меня стоковая 93270019. Но у меня нет таких настроек, они зависят от XML файла? Можно мне такую XML скинуть?

Прикрепленные файлы

 93270019.rar ( 101,97 килобайт ) Кол-во скачиваний: 231



[Amateur]

Как бы это цензурно.... Сегодня пОциент скоропостижно скончался вывалив винду в синий экран после установки EvoScan 2.9, Ранше хоть по мигающим светодиодам можно было понять, что он живет, хоть и своей, неведомой мне жизнью, сейчас вообще труп без признаков жизни. похоже я снова вас покину на неопределенный срок. Но я не оставляю надежду вернуться! (IMG:style_emoticons/default/wink.gif)
Пошел общаться с луноликим братом (IMG:style_emoticons/default/girl_devil.gif)

[dmitrij_b]

(IMG:style_emoticons/default/sad.gif)

[karel29760]

(IMG:style_emoticons/default/huh.gif)

[Amateur]

Дмитрий, походу еще один вопрос, с которым я не очень разобрался. EcuFlash идет в комплекте со своими драйверами, они подходят для работы с остальными программами типа EvoScan? Потому, как вижу, что есть еще некий комплект дров "Drivers + J2534 DLL" с таким описанием:

This is an Openport 2.0 driver and J2534 DLL-only install for users who only intend to use non-EcuFlash software with their Openport 2.0. This install also contains a few J2534 coding examples for developers in C

Это получается, что для EcuFlash одни дрова, а для остального другие? Как оно у вас на одной винде уживается? Или я чего-то не допонял?

[Artem NN]

Да у меня стоковая 93270019. Но у меня нет таких настроек, они зависят от XML файла? Можно мне такую XML скинуть?

 ef_93270019.zip ( 11,91 килобайт ) Кол-во скачиваний: 278

XML под EcuEdit - уже выкладывалась мною не раз.
Думаю перенести таблицы в XML EcuFlash, с нужным синтаксисом труда не составит.
А лучше просто взять EcuEdit - в нем все отредактировать в прошивке.
И залить EcuFlashem

[dmitrij_b]

Это получается, что для EcuFlash одни дрова, а для остального другие? Как оно у вас на одной винде уживается? Или я чего-то не допонял?

Хм. Как-то уживается. Не озабочивался как то этим вопросом.
По идее дрова они и в африке дрова.

[Amateur]

Хм. Как-то уживается. Не озабочивался как то этим вопросом.
По идее дрова они и в африке дрова.

Т.е. установлены и Openport 2.0 driver and J2534 DLL и дрова для EcuFlash?
Когда в USB втыкается PnP девайс - Винда по PnP подхватывает дрова по PnP-ID, какие она подхватит - ей одной ведомо, по всей видимости дрова таки совместимы.

[dmitrij_b]

Ну там и там драйвра OpenPort 2.0 (и в EcuFlash и в EvoScan). Какие-то одни из них стоят.
Два разных драйвера на одно устройство операционка просто не даст поставить. При попытке установить второй драйвер будет предложено два варианта - ставить поверх или не ставить.
Скорее всего, по крайней мере на буке, у меня стоят дравера от EcuFlash, потому как инсталятор последнего кроме собственно программы еще и драйвера OpenPort-ов пытается поставить. Получается это у него только под XP, но на буке у меня как раз эта операционка до сих пор и стоит.

[Enigma]

Вот... У меня так. Выкладывай свою, подправим )

А что делать с остальными Desired idle ?
